Welche Badarmatur?

Eine Niederdruckarmatur wird zwingend benötigt, wenn ein Warmwasserspeicher/Boiler das Wasser an Ihrem Wasch- oder Spültisch erwärmt. Zu erkennen sind Niederdruckarmaturen meist durch den Blitz auf der Verpackung.

Eine Niederdruckarmatur fungiert in gewisser Weise als Überdruckventil und sorgt dafür, dass der Druck im Warmwasserspeicher/Boiler während der Aufheizphase nicht zu hoch wird.

Im Gegensatz dazu sind Hochdruckarmaturen der allgemeine Standard, insofern Warmwasser über die zentrale Versorgung oder einen Durchlauferhitzer eingespeist wird. Verwende keine Hochdruckarmatur zusammen mit einem Warmwasserspeicher/Boiler! Sonst besteht Gefahr, dass der Wassertank aufgrund des hohen Druckes platzt.

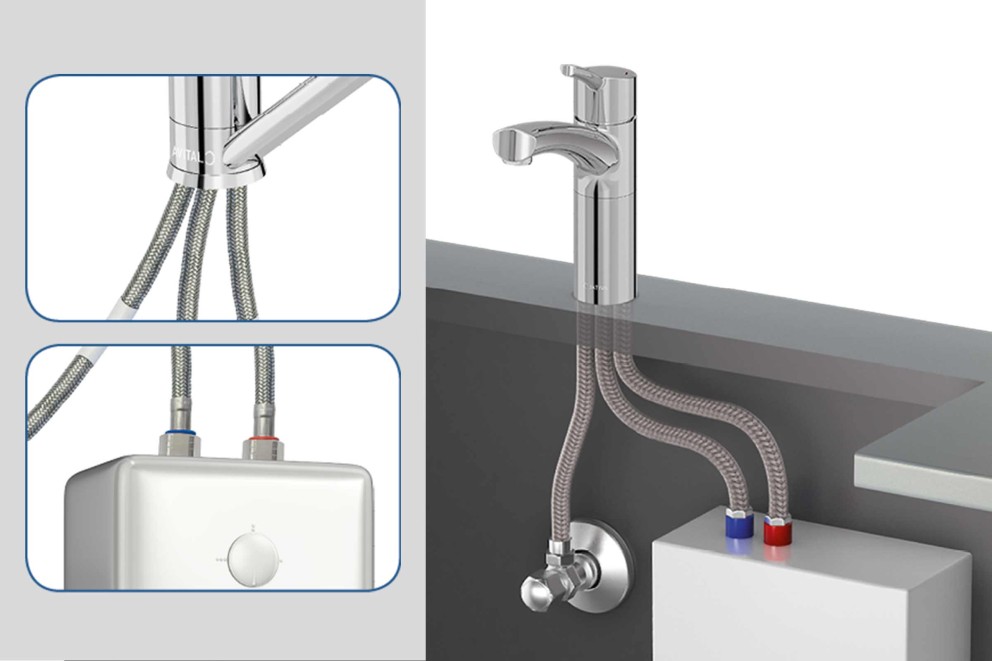

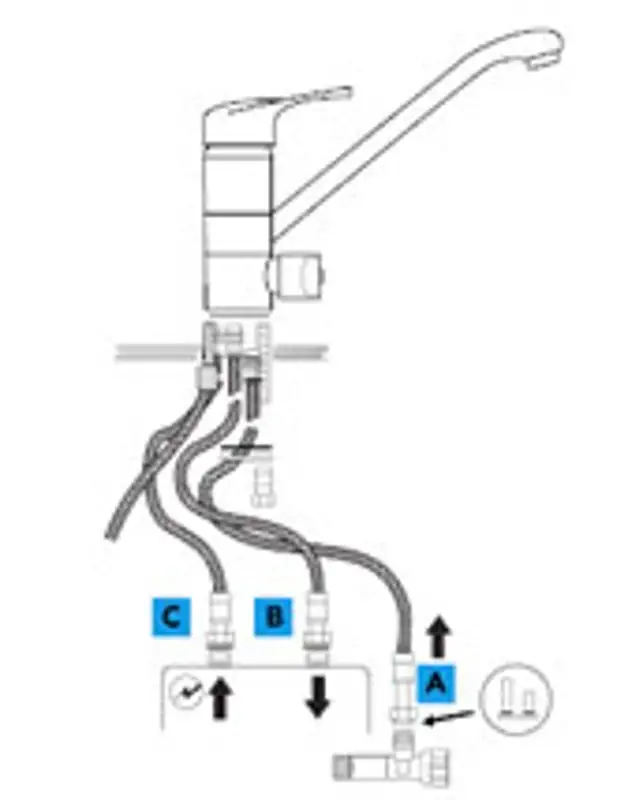

Niederdruckarmaturen verfügen über drei Anschlussschläuche:, Hochdruckarmaturen über zwei.

Schlauch A ist der Kaltwasseranschluss. Er wird an die Leitung angeschlossen, die aus der Wand kommt.
Über Schlauch B wird kaltes Wasser durch die Armatur in den Boiler geleitet.
Durch Schlauch C wird das aufgeheizte Wasser aus dem Boiler zurück in die Armatur gedrückt und findet so seinen Weg zum Auslauf.

Das Mischwasser wird im Auslauf aus heißem und kaltem Wasser gemischt. Bei Hochdruckarmaturen wird es in der Kartusche gemischt.

Bitte beachte: Offene, drucklose Speicher dürfen nicht mit Leitungsdruck beaufschlagt werden. Je nach Leitungsdruck muss eine Drossel (siehe Kreis) im Schlauch A installiert werden, damit der dynamische Druck im Boiler 800 mbar nicht übersteigt.

Viele Armaturen gibt es auch als Niederdruck-Variante. Der Wasserfluss einer Niederdruckarmatur darf generell nur durch das Ventil bzw. die Kartusche begrenzt werden. Darum sind weder Perlatoren noch „Wasserstopp-Tasten“ eingebaut.

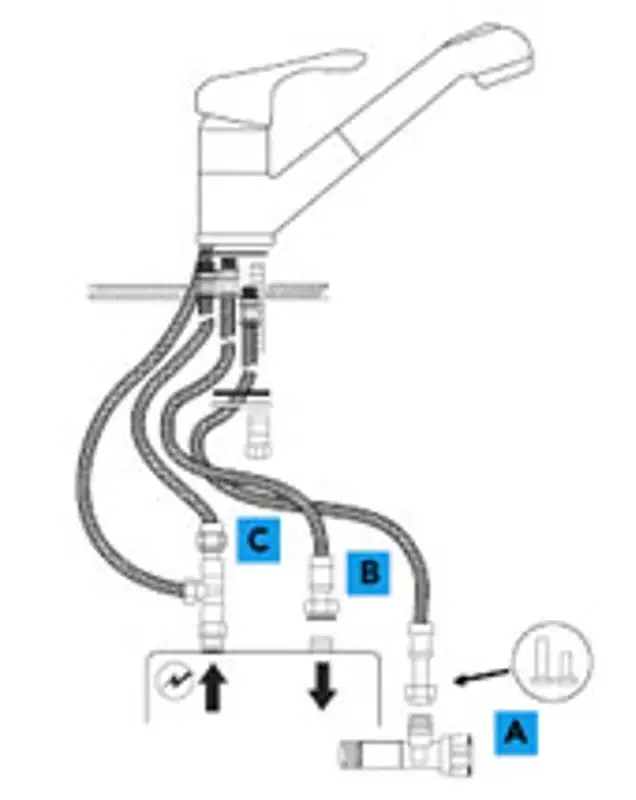

Eine Niederdruckarmatur mit einer herausziehbaren Handbrause funktioniert wie folgt: Der Brauseschlauch wird über ein T-Stück angeschlossen, das wiederum auf den Boiler montiert wird. Das Wasser wird in diesem T-Stück – außerhalb der Niederdruckarmatur – gemischt.

Eine Niederdruckarmatur mit Geräteanschlussventil funktioniert im Prinzip genauso. Armaturen wie diese haben lediglich einen vierten Schlauch zum Anschließen einer Wasch- bzw. Spülmaschine.

Keine Panik! Es ist kein Defekt, wenn eine Niederdruckarmatur während der Aufheizphase des Boilers tropft. Die Armatur fungiert in diesem Fall gewissermaßen als Überdruckventil. Bei dieser Art von Installation spricht man von einem „offenen Warmwasseraufbereitungssystem“. Auf höchster Stufe können beim Aufheizen des Boilers 0,5 bis 3 Liter Wasser austreten.

Die Armatur ist nur defekt, wenn bei geschlossenem Ventil und ausgeschaltetem Boiler nach wie vor Wasser aus der Niederdruckarmatur tropft. Das heißt im Klartext: Das Tropfen einer Armatur wird ausschließlich vom Untertischgerät und nicht von der Armatur an sich beeinflusst.

Abhilfe schafft ein Antitropf-Modul im Boiler. Dies verhindert, dass die Niederdruckarmatur während der Aufheizphase tropft.

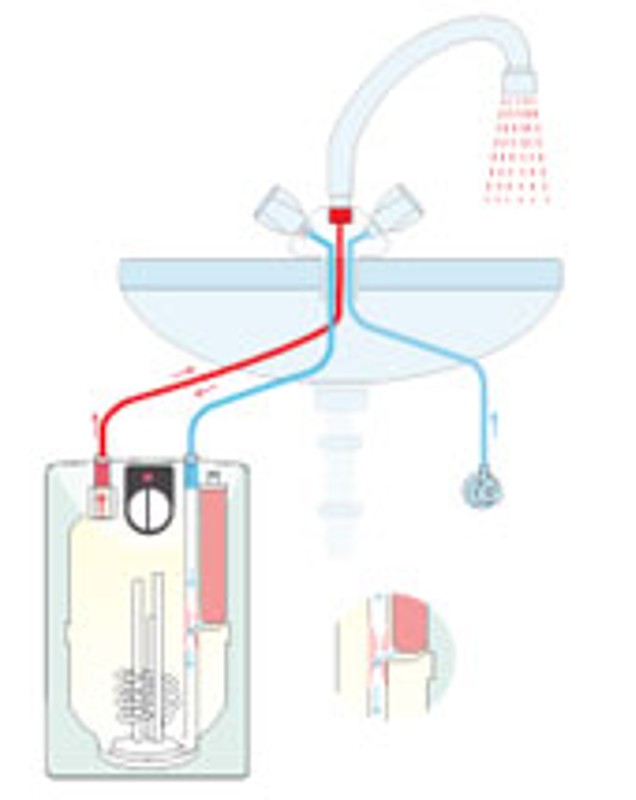

Ohne Antitropf-Funktion

Hier dehnt sich das kalte Wasser während des Aufheizens aus, die überschüssige Wassermenge wird durch die Niederdruckarmatur als Tropfen herausdrückt.

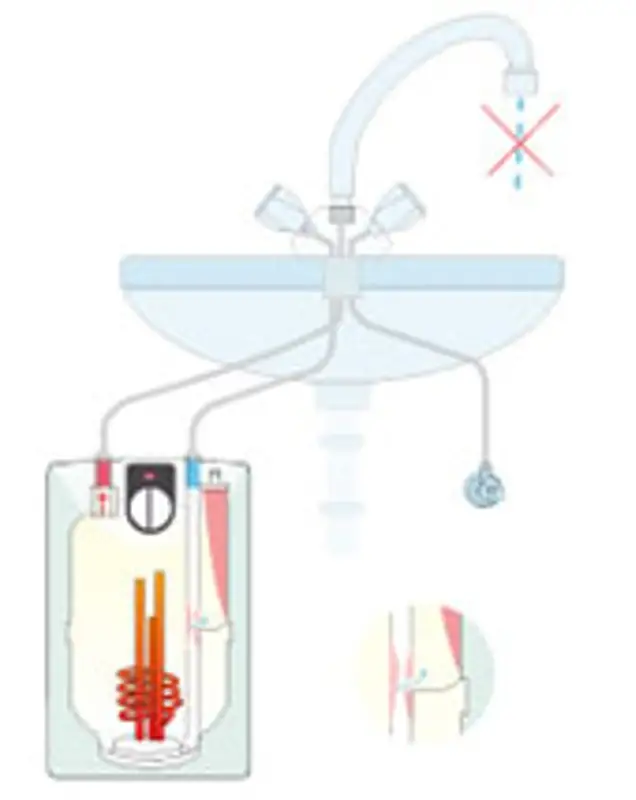

Mit Antitropf-Funktion

Clever: Ein spezielles Reservoir mit Ausgleichsmembran im Speicher nimmt das überschüssige Wasser auf und verhindert so das Tropfen der Armatur. Beim nächsten Zapfvorgang entleert sich dann das Reservoir automatisch. Das heißt: Wasser geht nicht unnötig verloren, die frisch geputzte Spüle oder das Waschbecken bleibt sauber und Kalkbildungen an Becken oder Armatur werden reduziert.
