Wasserhahn montieren
Der Hahn kräht nicht mehr? Dann muss ein neuer her! Wasserhahn wechseln bzw. Wasserhahn montieren geht ganz einfach mit der HORNBACH Meisterschmiede. Schritt für Schritt zeigen wir Dir, wie‘s geht.
1
Das brauchst Du für Dein Projekt
Material
Waschtischarmaturen
Dichtungshanf 1 Zop
Neo-Fermit 150g
Siphons & Ventile
Flexschläuche
von
Werkzeuge
Schritt für Schritt
Planung und Vorbereitung
01
02

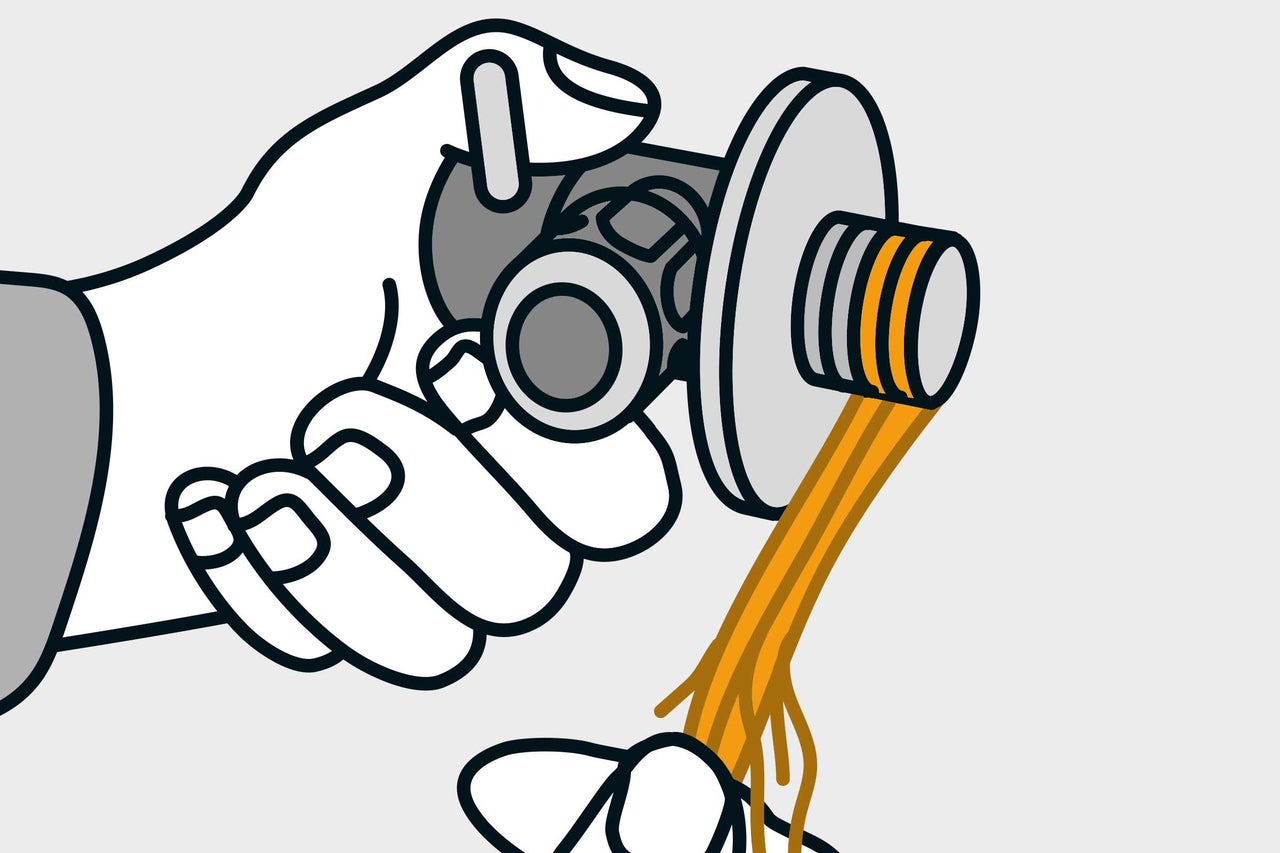

Stecke die Rosette auf das Eckventil, bevor Du den Dichtungshanf aufwickelst. Nachher lässt sie sich unter Umständen nicht mehr über das Gewinde schieben. Schneide dann einige Fäden Dichtungshanf ab und beginne vorne am Gewinde mit dem Aufwickeln. Den Hanf gleichmäßig dick bis zum Ende in die Gewindegänge einwickeln.
03
Jetzt noch etwas Dichtungspaste auf den Dichtungshanf auftragen und gleichmäßig einreiben.
04

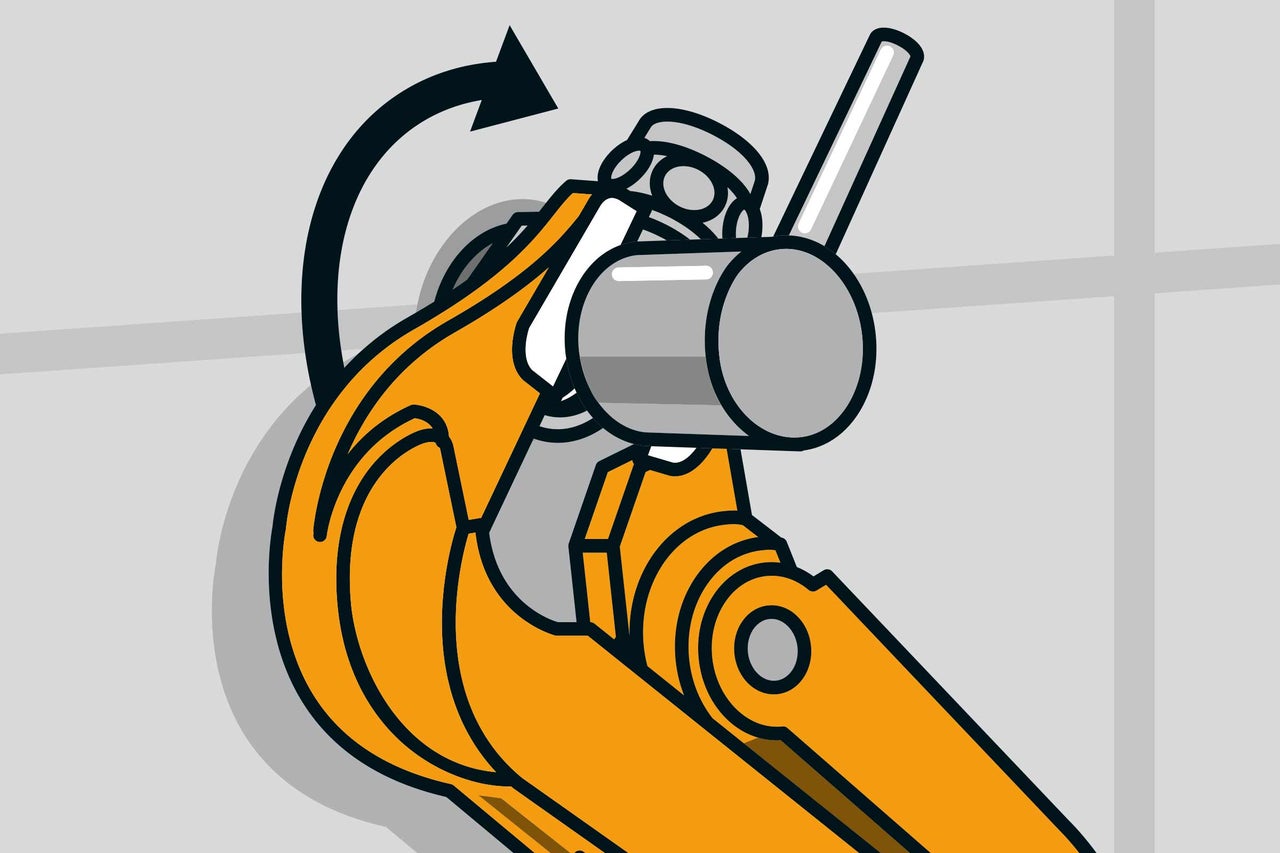

Das Eckventil dann in den Wandanschluss schrauben. An manchen Eckventilen lässt sich ein Maulschlüssel ansetzen; wenn nicht, kannst Du eine Armaturenzange verwenden. Diese Zange hat vorne Kunststoffbacken, damit das Eckventil nicht zerkratzt wird. Drehe das Eckventil nicht mehr zurück, wenn der Endpunkt erreicht ist.
Wenn Du dennoch zurückdrehen musst, weil die letzte Umdrehung zu schwer geht, schraube das Eckventil komplett aus dem Wandanschluss heraus und dichte es erneut ab, diesmal mit etwas weniger Dichtungshanf. Nur so wird der Anschluss dicht.
Wenn Du beim Einschrauben des Eckventils am Gewindeende angekommen bist, ohne dass das Eckventil fest verschraubt ist, musst Du das Eckventil komplett aus dem Wandanschluss herausschrauben und erneut abdichten, diesmal mit etwas mehr Dichtungshanf. Nur so wird der Anschluss dicht.
Wasserhahn montieren
05

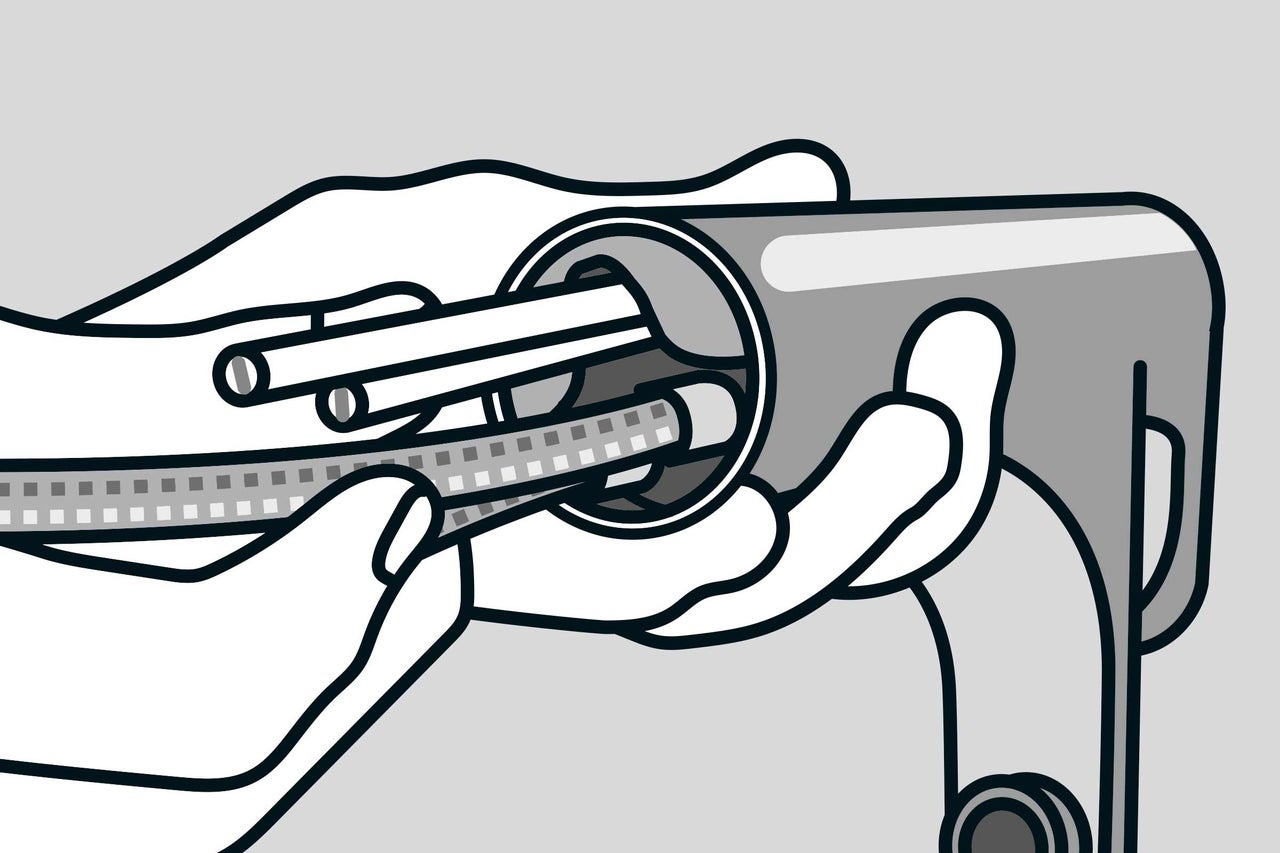

Zuerst bereitest Du die Armatur vor. Wenn an der Armatur noch keine Anschlussschläuche montiert sind, werden diese zuerst eingeschraubt. Dazu brauchst Du kein Werkzeug. Zur Befestigung am Waschtisch schraubst Du zwei Gewindestäbe von unten in die Armatur. Wenn diese dafür vorgesehen sind, kannst Du einen Schraubendreher verwenden. Dann die Auflageplatte von unten auf die Armatur stecken.
Hinweise
Montiere den Wasserhahn am besten, bevor das Waschbecken an der Wand befestigt wird.
a) Sollte der Wasserhahn an einer Waschtischsäule montiert werden, beachte Punkt 3. dieser Anleitung: „Wasserhahn an Waschtischsäule montieren“.
b) Sollte unter dem Waschbecken ein Warmwasserboiler installiert sein, beachte Punkt 4. dieser Anleitung: „Niederdruckarmatur an Warmwasserboiler installieren“.
06

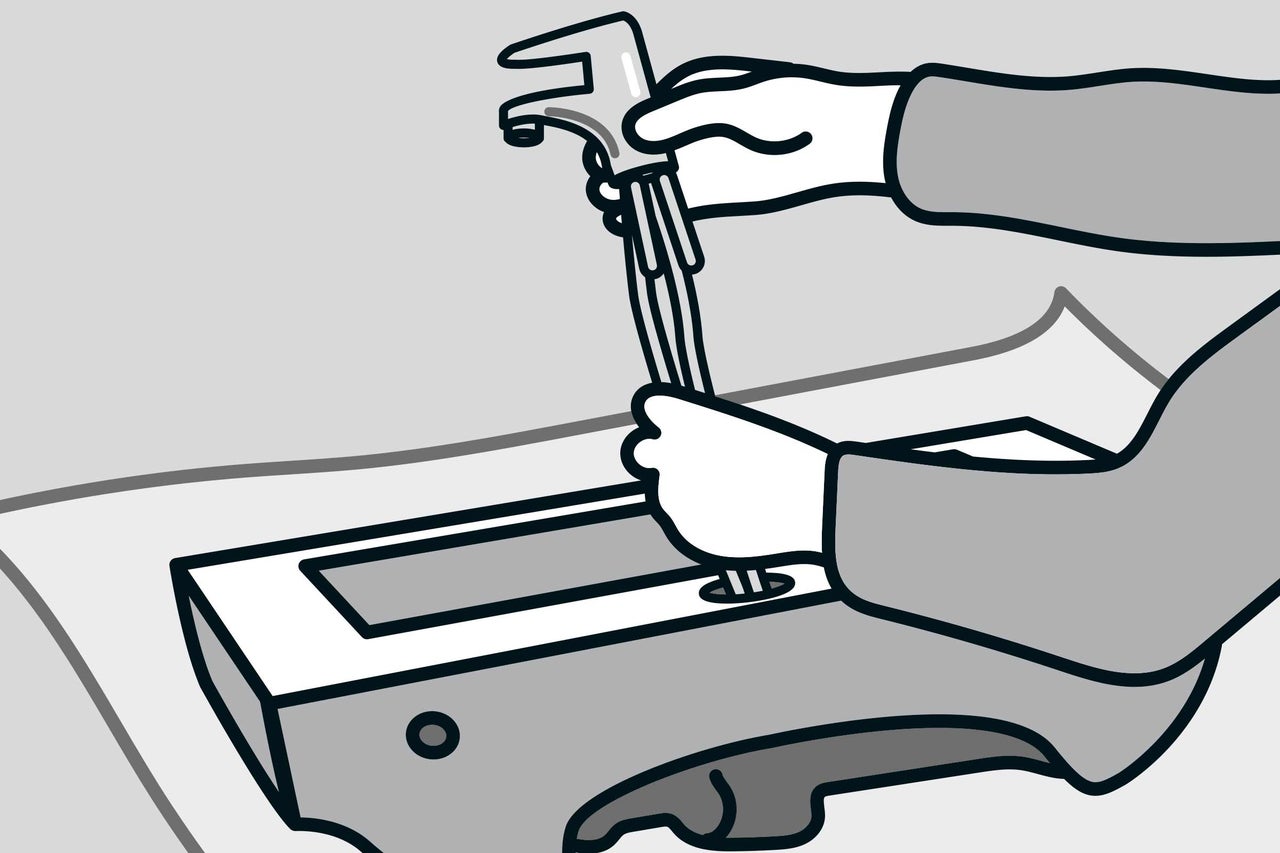

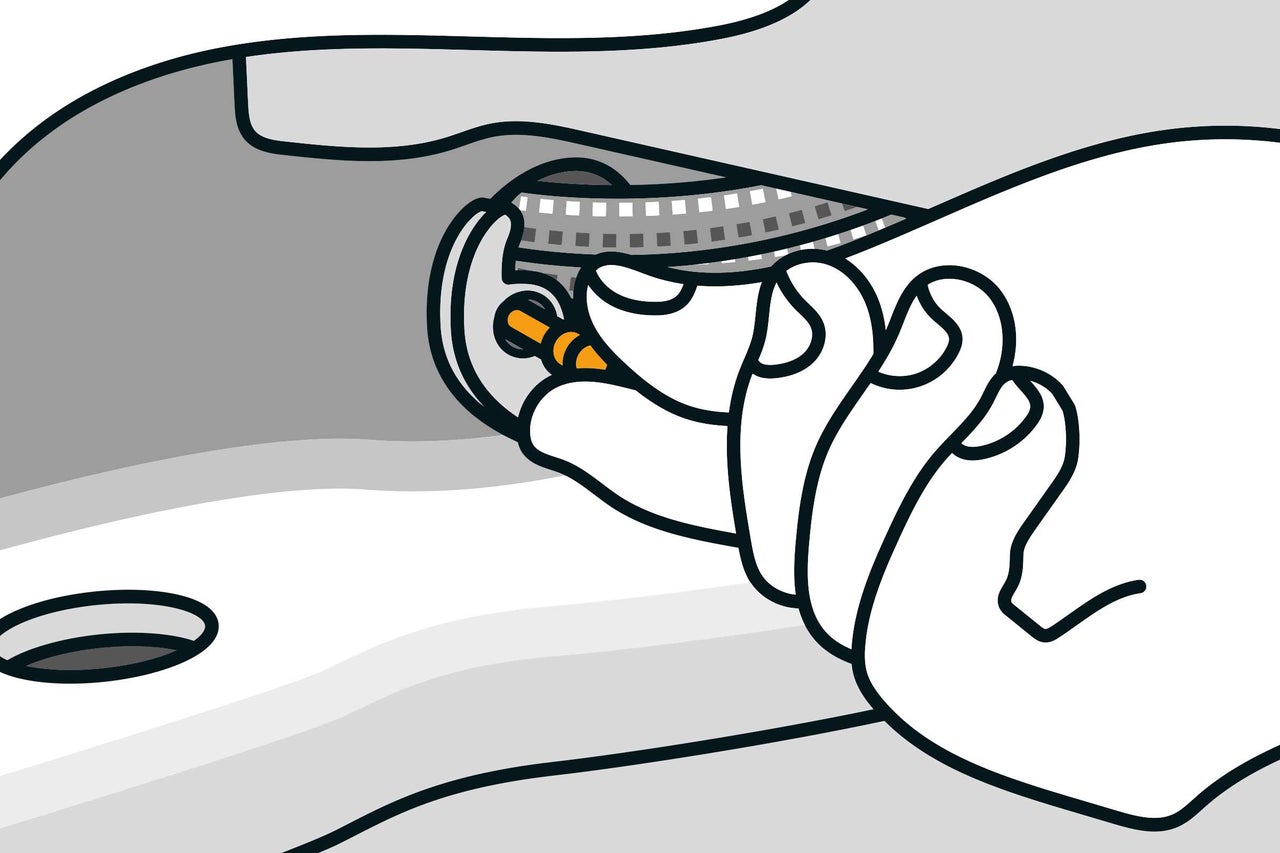

Die vorbereitete Armatur kannst Du nun am Waschbecken montieren. Dazu die beiden Anschlussschläuche und die Gewindestangen in das Hahnloch einführen.
07

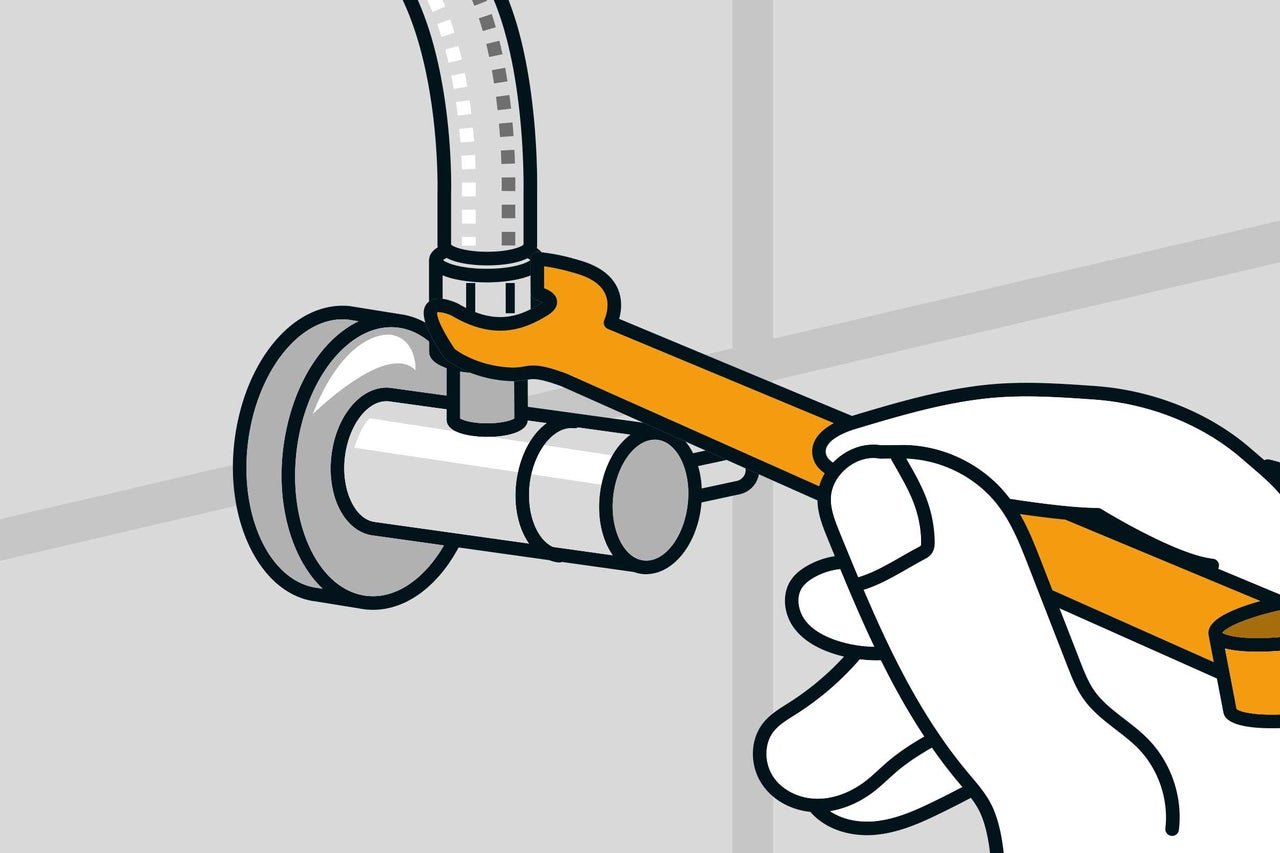

Die flexiblen Anschlussschläuche verbindest Du mit den Eckventilen. Dazu die mitgelieferten Schraubanschlüsse vom Eckventil abschrauben – die Anschlussschläuche haben eigene Schraubanschlüsse. Achte darauf, dass die Dichtringe eingelegt sind.
08
Zum Schluss kannst Du den Hauptwasseranschluss wieder öffnen. Prüfe dabei an den Eckventilen, ob alles dicht ist. Nun kannst Du die beiden Eckventile öffnen und die Armatur testen.
Wasserhahn an Waschtischsäule montieren
09

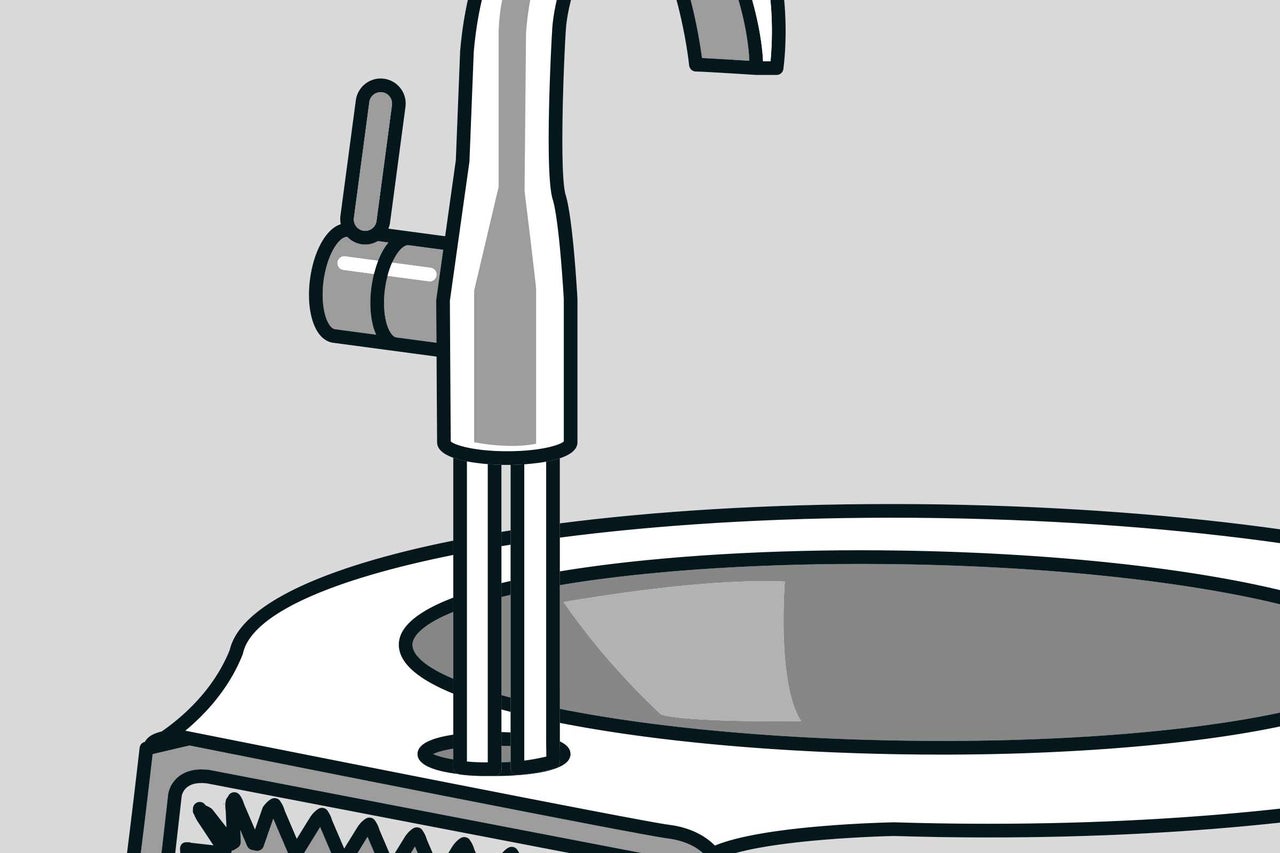

Montiere den Wasserhahn an der Waschtischsäule, solange die Waschtischsäule von hinten frei zugänglich ist. Anschlussschläuche und Gewindestäbe des vorbereiteten Wasserhahns dazu in das Hahnloch einführen.
10

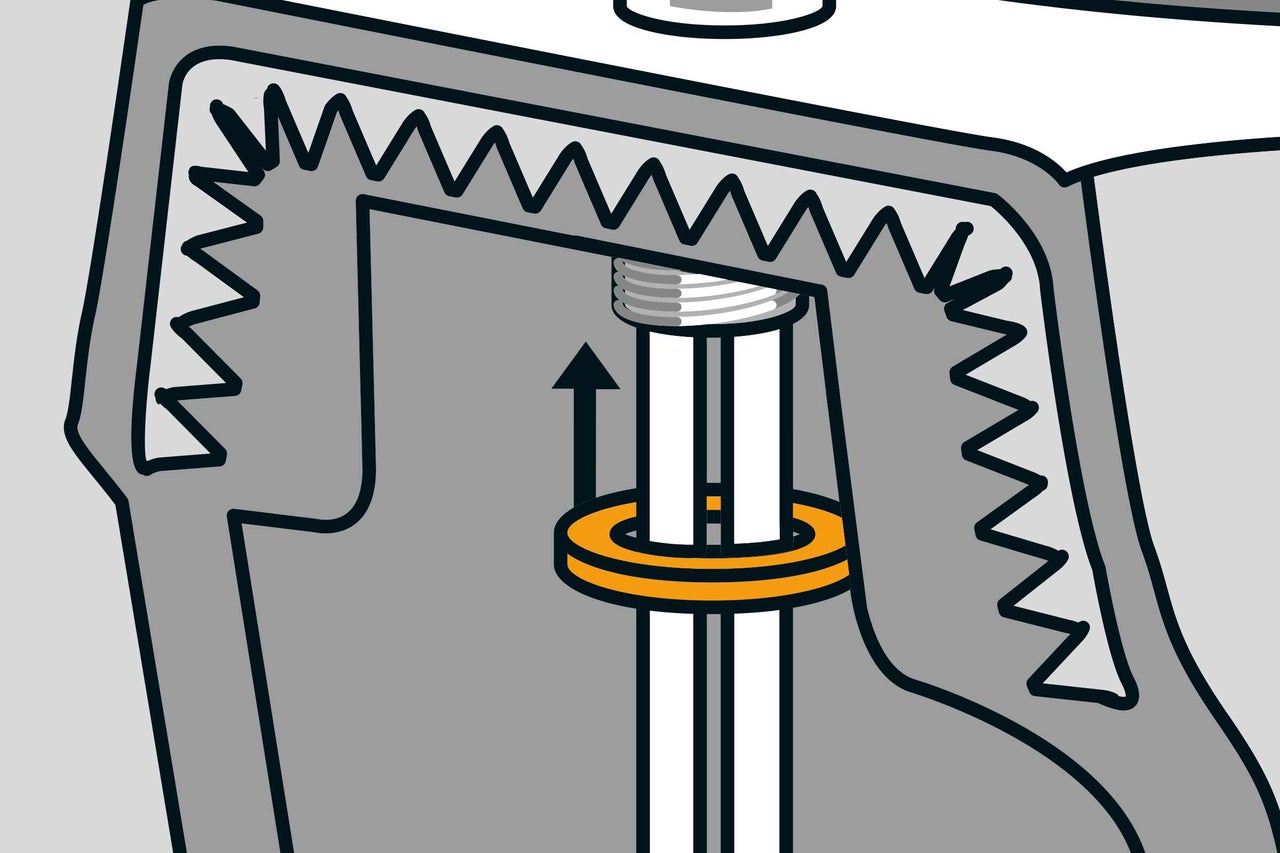

Auf den Wasserhahn von unten zuerst die Unterlegscheibe aus Kunststoff, danach die aus Metall aufstecken. Jetzt den Wasserhahn verschrauben.
11

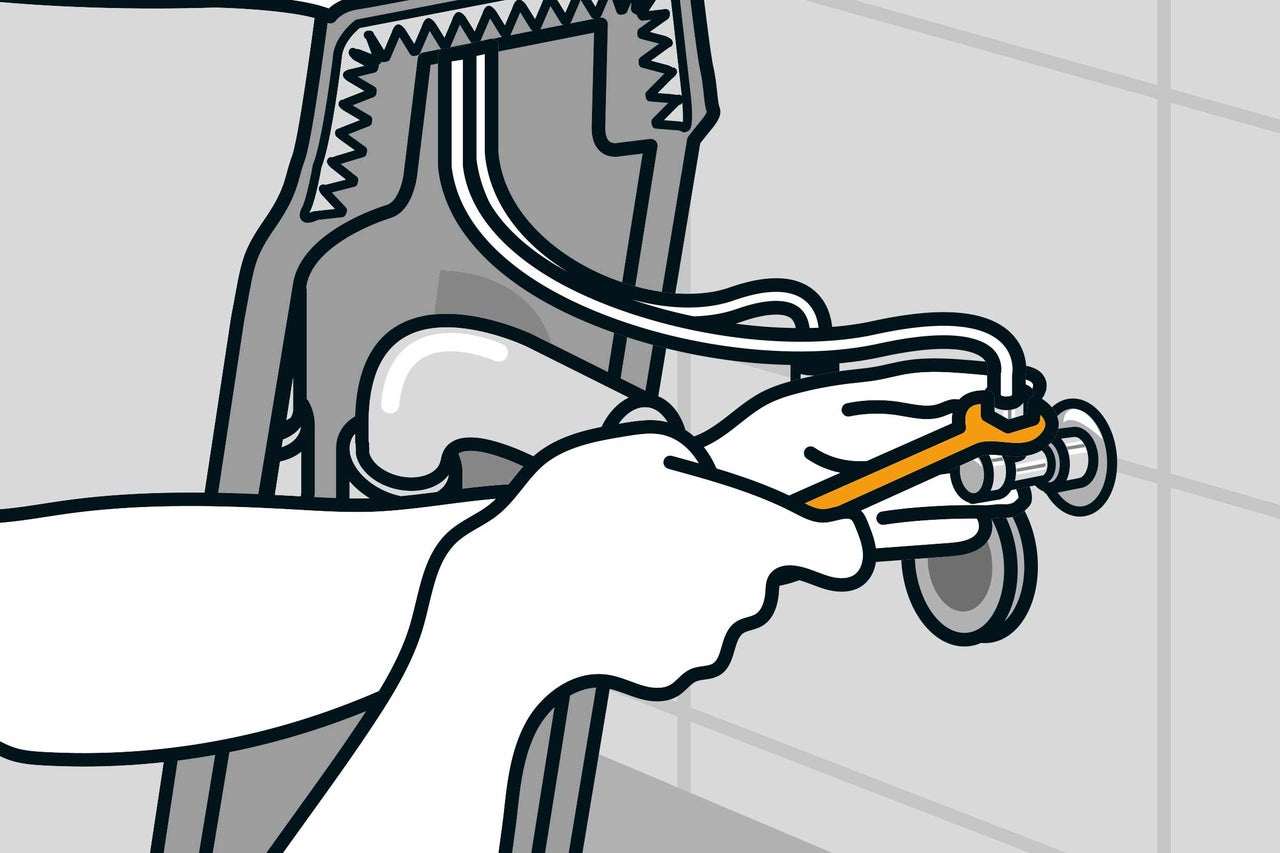

Verbinde nun die beiden Anschlussschläuche mit den Eckventilen. Dazu die mitgelieferten Schraubanschlüsse von den Eckventilen abschrauben – die Anschlussschläuche haben eigene Schraubanschlüsse. Achte darauf, dass die Dichtringe eingelegt sind.
12
Jetzt kannst Du den Hauptwasseranschluss wieder öffnen. Prüfe dabei an den Eckventilen, ob alles dicht ist. Nun kannst Du die Eckventile öffnen und die Armatur testen.

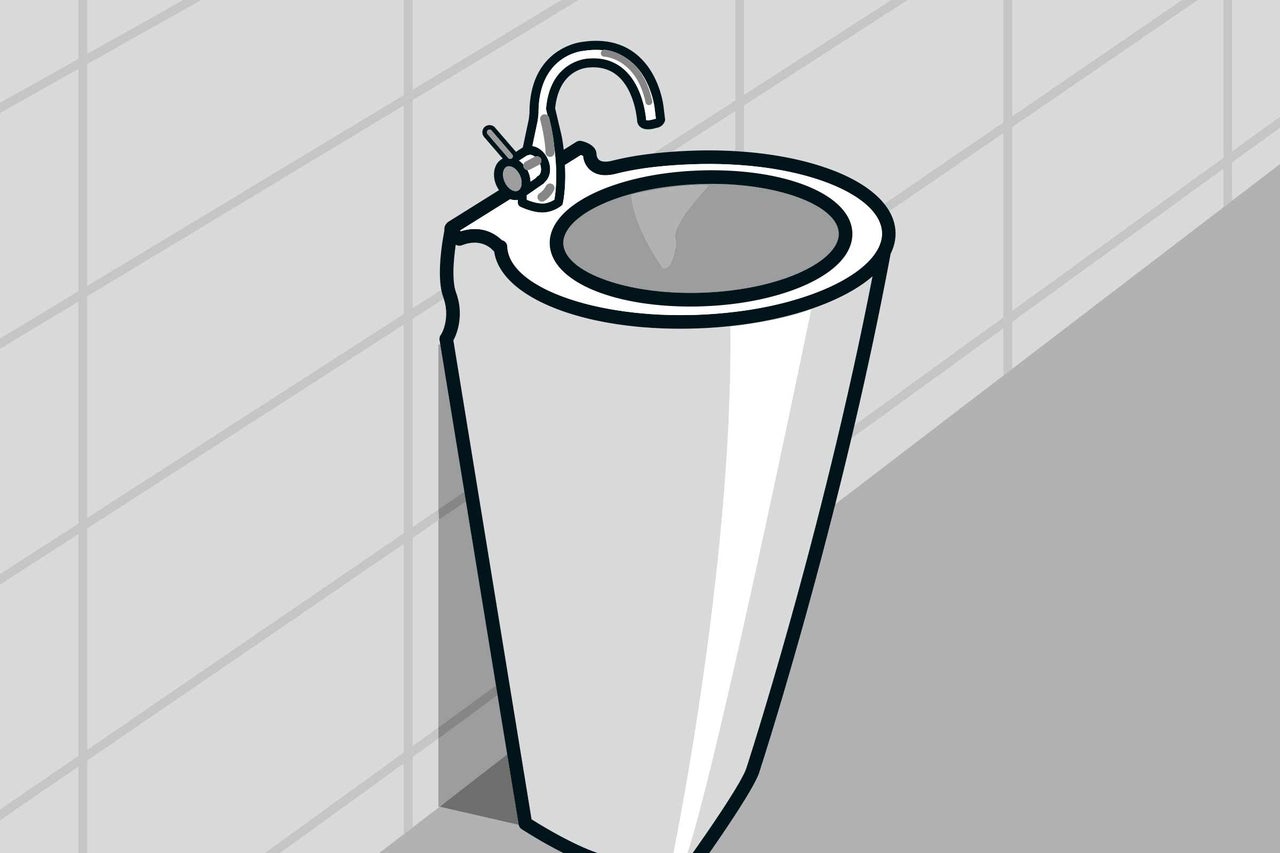

Wenn alles dicht ist, kannst Du die Waschtischsäule an der Wand in die vorgesehene Befestigung einhängen und in Betrieb nehmen.
Niederdruckarmatur an Warmwasserboiler verwenden
13

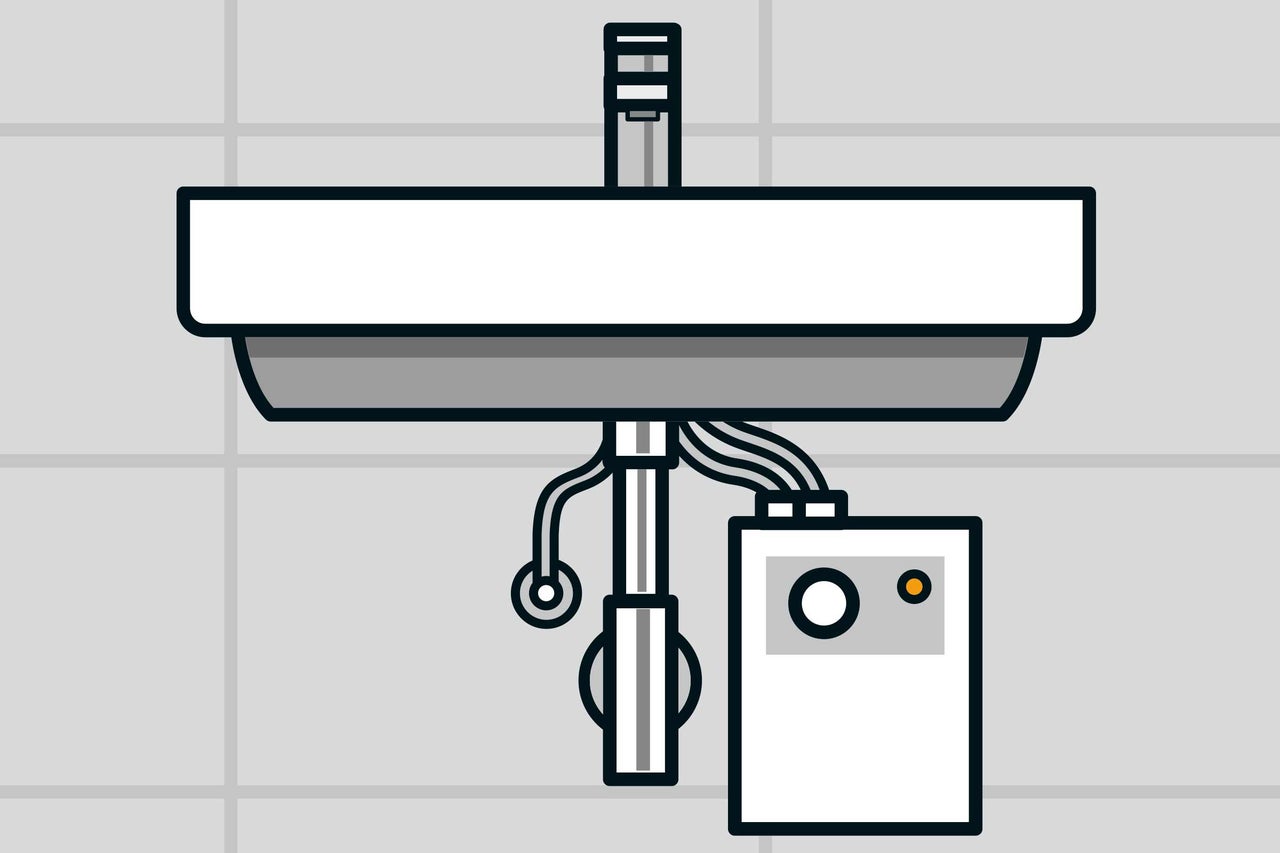

Wenn Du keinen Warmwasseranschluss, sondern einen Warmwasserboiler hast, benötigst Du eine Niederdruckarmatur. Diese hat drei Anschlussschläuche; daran kannst Du sie von einer normalen Armatur unterscheiden. Zwei Anschlüsse werden mit dem Boiler und einer mit dem Eckventil verbunden. Die Anschlussschläuche sind entsprechend markiert.
