Für die Montage des Urinals müssen alle Anschlüsse vorhanden sein. Bei der Vorwandinstallation ist das Montageelement für Urinale eingebaut.
Anleitung
Urinal einbauen
Du fragst Dich, was in Deinem Badezimmer noch fehlt? Vielleicht ein Urinal? Urinal montieren leicht gemacht, wir zeigen Dir, wie‘s geht.
UrinalZum Shop
Das brauchst Du
Material
Urinal Geberit Pareo 236100000 weiß
Urinal -Betätigungsplatte Geberit SIGMA ...
Urinal-Einlaufgarnitur Grohe DN 15
Sanitärsilikon
von
Werkzeuge
Metallsägen
Gabel-Ringschlüssel WGB, 9 mm, extra lan ...
Lugato Fugenglätter Pack = 3 Stk
von
Vorbereitung Urinal montieren

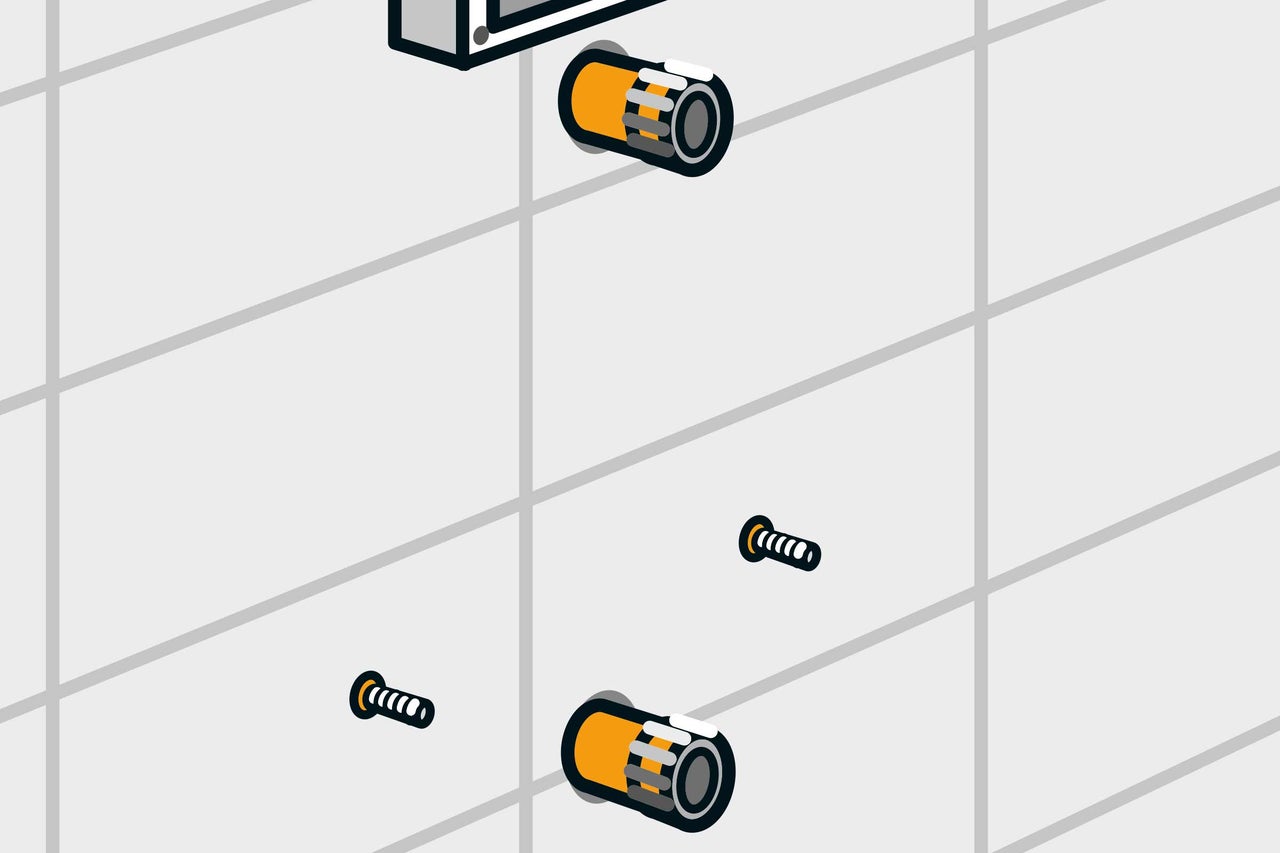

Anschlüsse kontrollieren
01

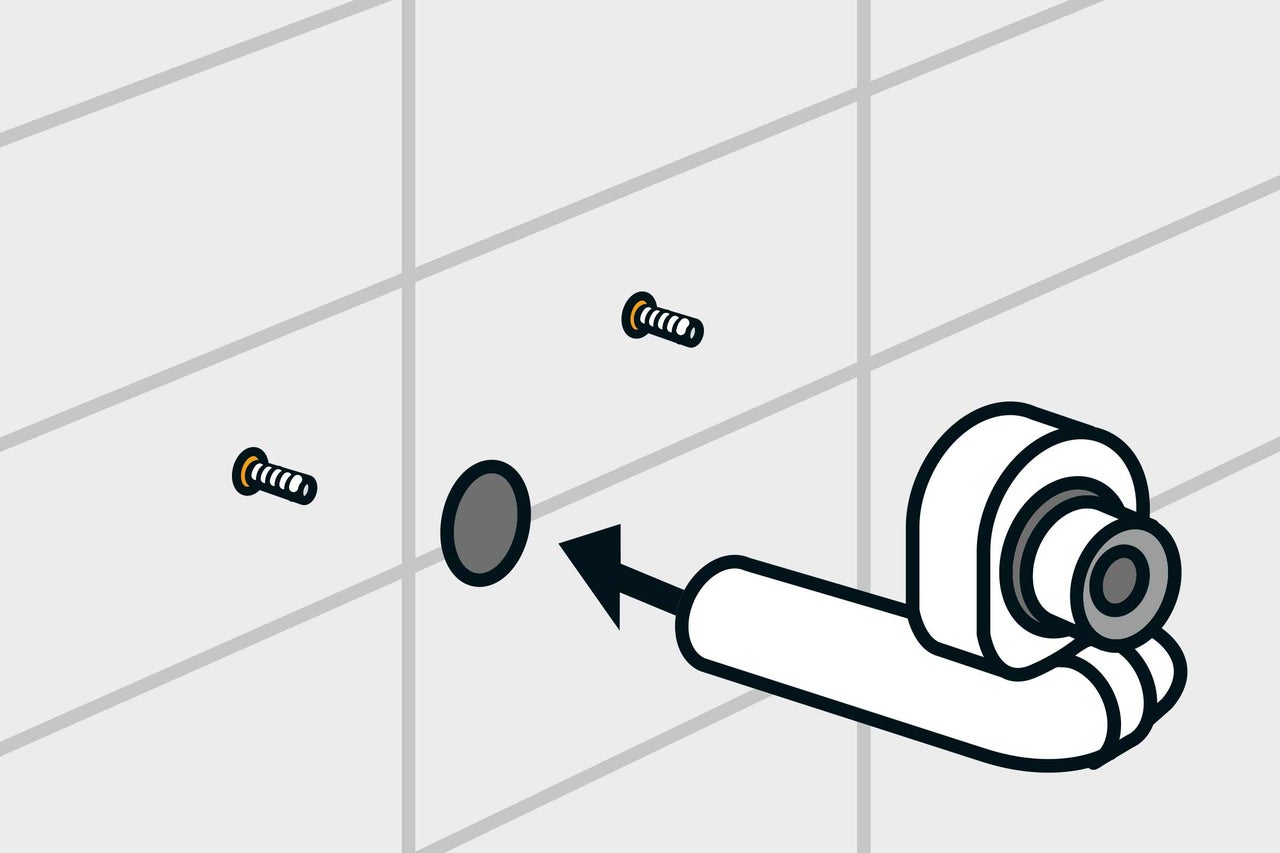

Anschlussrohr montieren
02
Entferne zuerst den Bautenschutz aus der Ablauföffnung. Das Anschlussrohr in der Wand ist bündig mit dem Fliesenbelag. Falls es nach vorne übersteht, muss es bis zur Fliesenoberfläche gekürzt werden. Setze in die Ablauföffnung eine Muffendichtung ein. Jetzt kannst Du den Urinal-Absaugsiphon in die Muffendichtung am Wandanschluss stecken. Trage vorne am Rohr etwas Gleitmittel auf, damit sich das Rohr leichter einstecken lässt.
Arbeitsschritte Urinal montieren

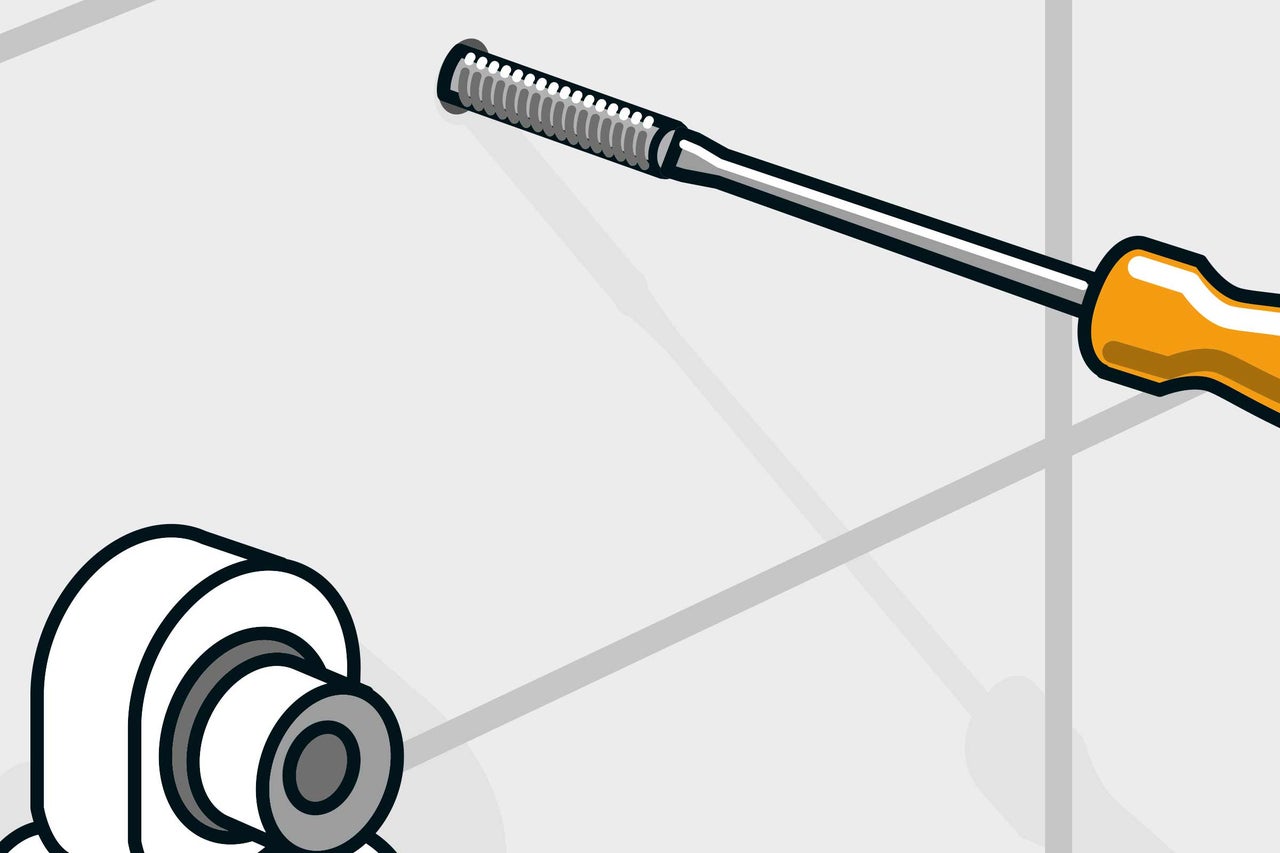

Gewindestäbe einstellen
03
Bringe die beiden Gewindestäbe auf die richtige Länge: Die benötigte Länge kannst Du am Urinal abmessen. Berücksichtige dabei die Dicke von Mutter und Unterlegscheibe. Wenn die Gewindestäbe vorne geschlitzt sind, kannst Du sie einfach mit dem Schraubendreher passend einstellen.

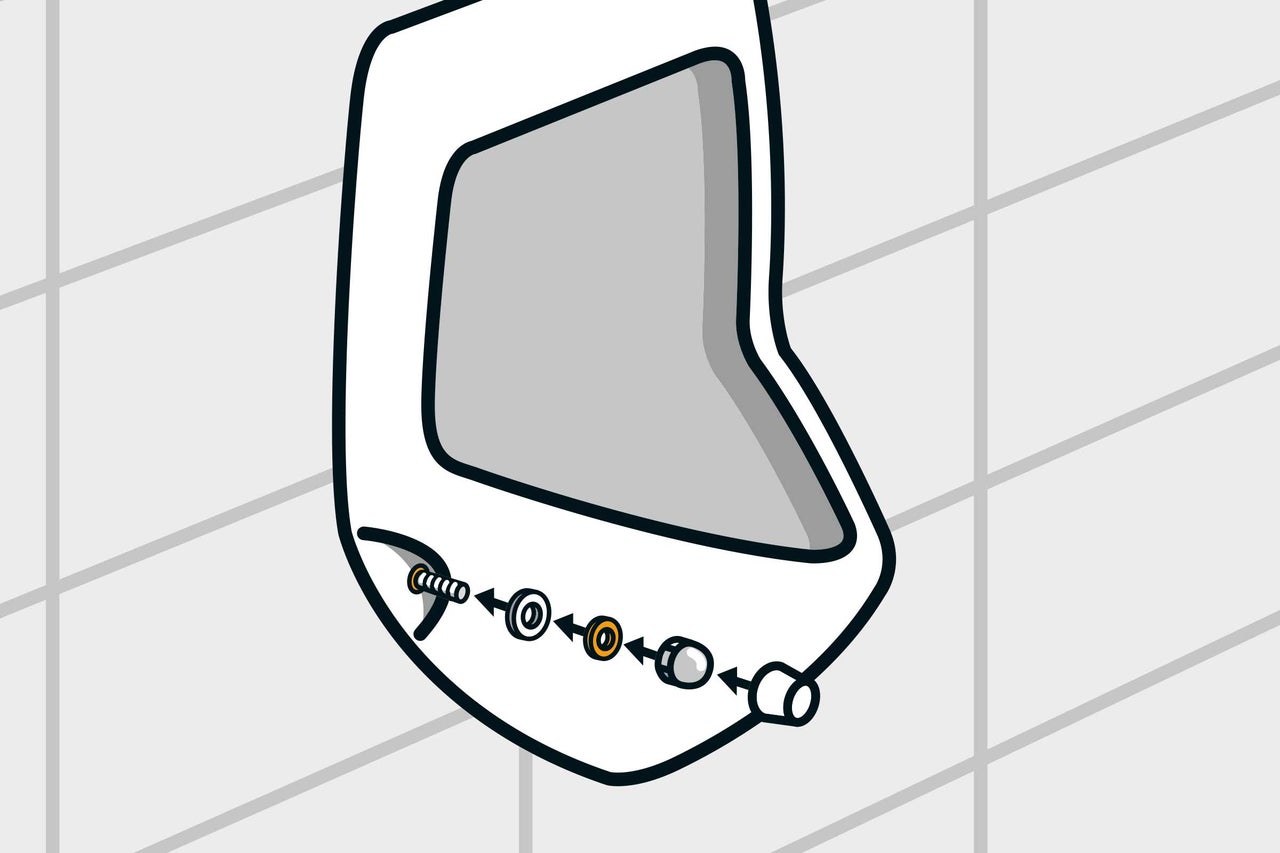

Urinal montieren
04
Bevor Du das Urinal anschraubst: Entferne den Bautenschutz für das Zulaufrohr und setze die Übergangsdichtung und das Zulaufrohr in die Wandöffnung ein. Auf die Gewindestäbe eine Schallschutzplatte aufstecken und das Urinal mit den beiliegenden Unterlegscheiben und Muttern an den Gewindestäben verschrauben. Die Muttern vorsichtig anziehen. Danach die Überstände vom Schallschutz abschneiden.

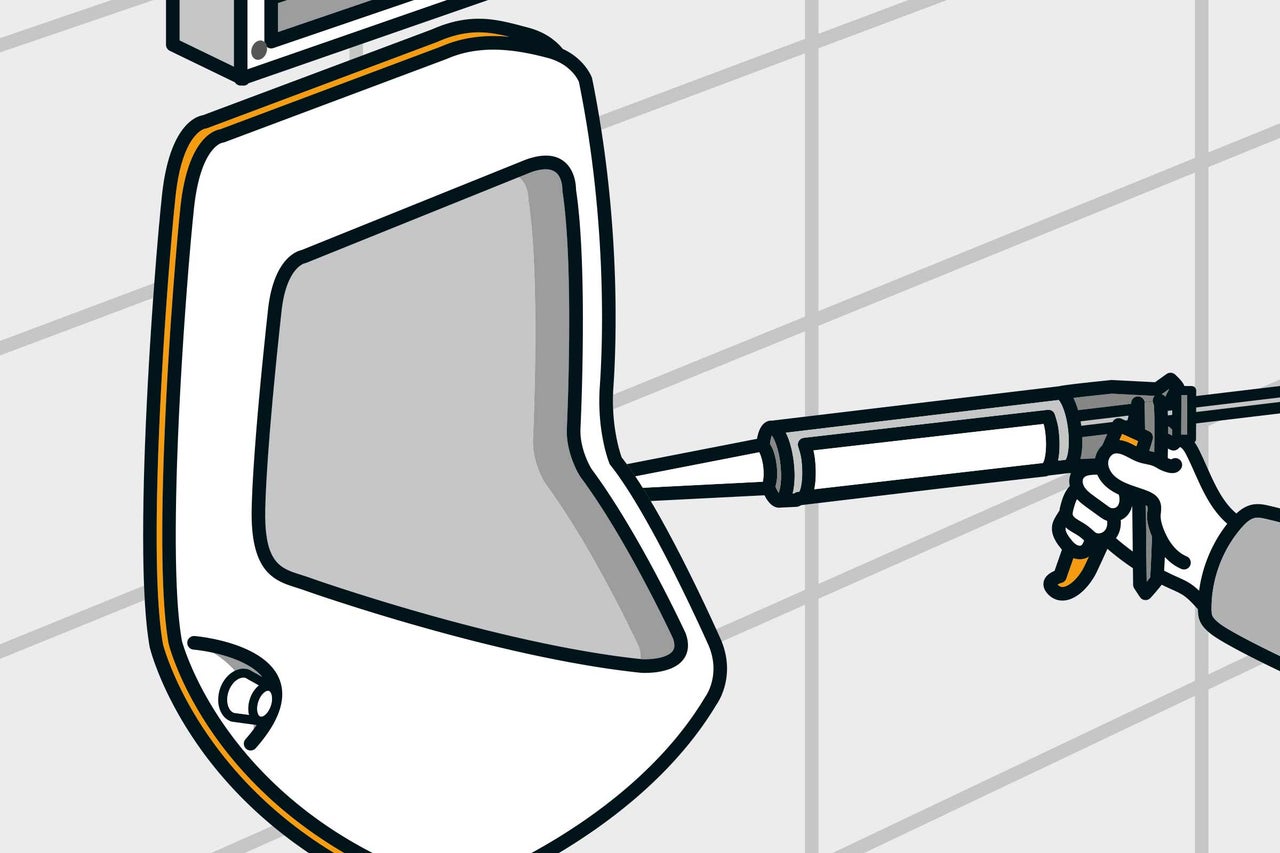

Urinal verfugen
05
Die Fuge zwischen Keramik und Wandfliesen mit Sanitär-Silikon verfugen und das Silikon mit einem Fugenglätter gleichmäßig abziehen.
Bedienplatte montieren
06
Zur Montage der Bedienplatte wird der Bautenschutzrahmen entfernt. An der frei gewordenen Öffnung wird nun das Zulaufventil zugänglich und kann geöffnet und geschlossen werden. Die weitere Montage muss Du entsprechend der beiliegenden Anleitung vornehmen, da sich diese von Modell zu Modell leicht unterscheiden kann.

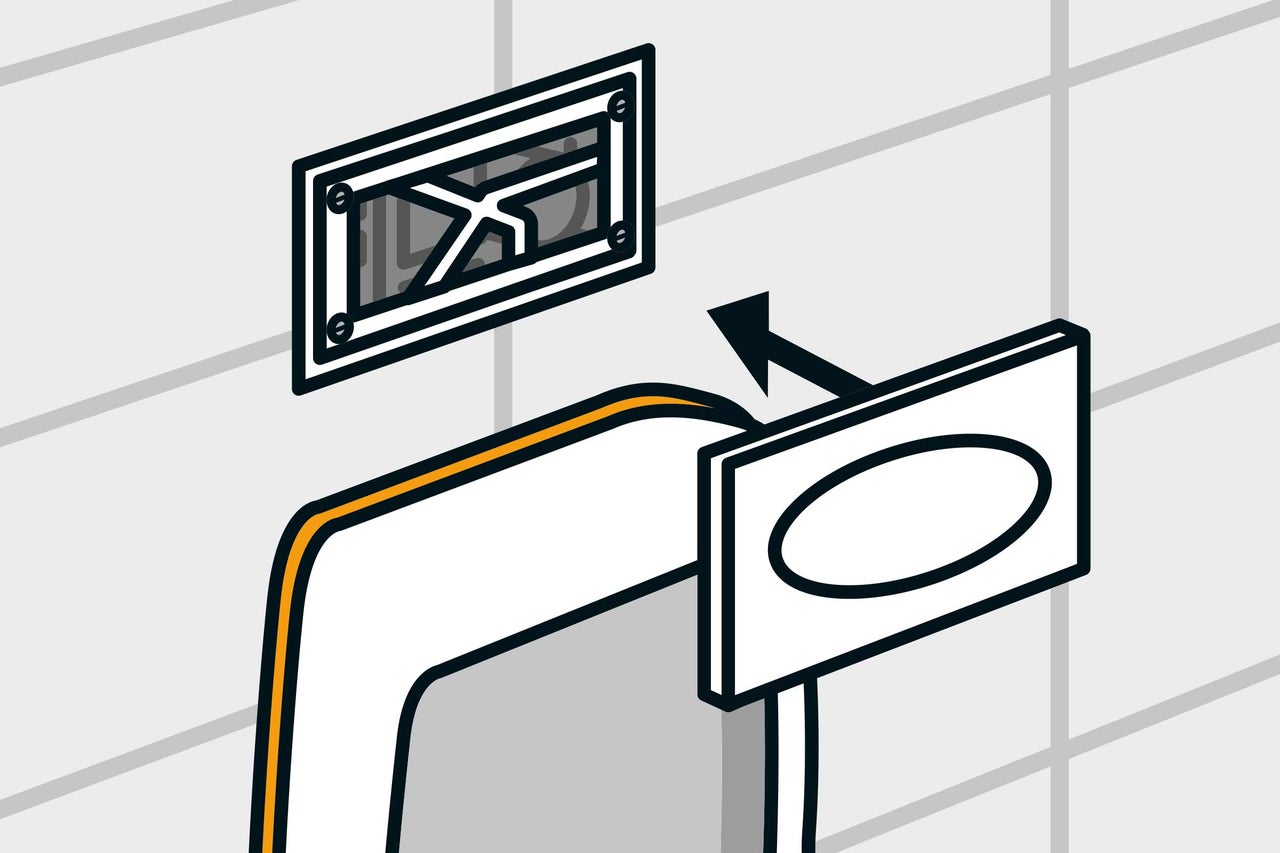

Fertigstellung
07
Zum Schluss noch den Befestigungsrahmen montieren und die Betätigungsbolzen einstecken. Diese werden bündig abgeschnitten. Dann das Zulaufventil öffnen und die Abdeckplatte aufsetzen. Diese wird von oben eingehängt und kann jederzeit leicht entfernt werden, um die Wassermenge einzustellen.
