Zuerst stellst Du eine Seitenwand im 90° Winkel gegen den Boden. Seitenwand und Boden schließen bündig miteinander ab. Den Boden verschraubst Du mit 3 x Universalschrauben (4 x 40 mm) mit der Seitenwand. Dann legst Du die Rückwand bündig in die entstandene Ecke und verschraubst den Boden mit 3 x Universalschrauben (4 x 40 mm) und die Seitenwand mit 1 x Universalschrauben (4 x 40 mm) mit der Rückwand.
Anleitung
Stauraum Sekretär selber bauen

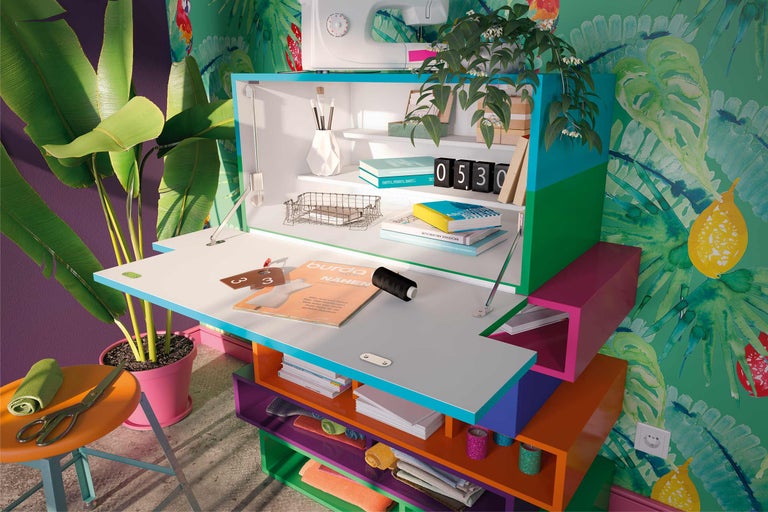

Wie sie gucken werden: Deine Freunde. Wenn sie hören, dass Du diese Kommode selber gebaut hast – im Schweiße Deines Angesichts. Extra viel Stauraum, integrierter Sekretär, genau eingepasst in Deine Wohnzimmernische. Von dem markerschütternden Schrei, als der Hammer Deinen Zeh traf, müssen sie nichts wissen. Genieße das Gefühl in Deiner Brust. Es heißt Stolz.
1 Tag
2
MöbelbauZum Shop
Das brauchst Du
Material
MDF Platte mit Grundierfolie 2800x2070x1 ...
MDF-Platten
Schrauben
Scharnier Alberts 34 x 60 x 1 mm 1 Stück
Bremsklappenhalter mit wartungsfreiem Br ...
Möbelgriffe & Möbelknöpfe
Schubladenführungen
MODULAN 101 Holzreparaturspachtel braun ...
von
Werkzeuge
Akkuschrauber
Bohrmaschinen, Trockenbauschrauber
Hobel & Fräsen
Sägen
Maßband, Meter & Maßstab
Schleifmittel & Schleifpapier
Winkel
Zwingen
von
Planung und Vorbereitung
Schneide alle Holzteile zu. Die Masse findest du in der Material-und Werkzeugliste.
Die Schnittkanten mit 120er Schleifpapier anfasen. Denk daran, alle Verschraubungen richtig auszumessen, vorzubohren und die Bohrungen anzusenken, um Risse im Holz zu vermeiden. Beschneide zunächst die Klappe F des Sekretärs. Danach kannst Du den Sekretär zusammenbauen.
Berücksichtige beim Sägen die Stärke des Sägeblattes.
Arbeitsschritte
Sekretär bauen
01
Jetzt kannst Du die andere Seitenwand bündig abschließend mit der Rückwand an den Boden anstellen und mit 3 x Universalschrauben (4 x 40 mm) am Boden und 1 x Universalschrauben (4 x 40 mm) an der Rückwand befestigen.
Nimm Winkelmesser oder Rückwand zur Hilfe.
Einlegeböden verschrauben
02

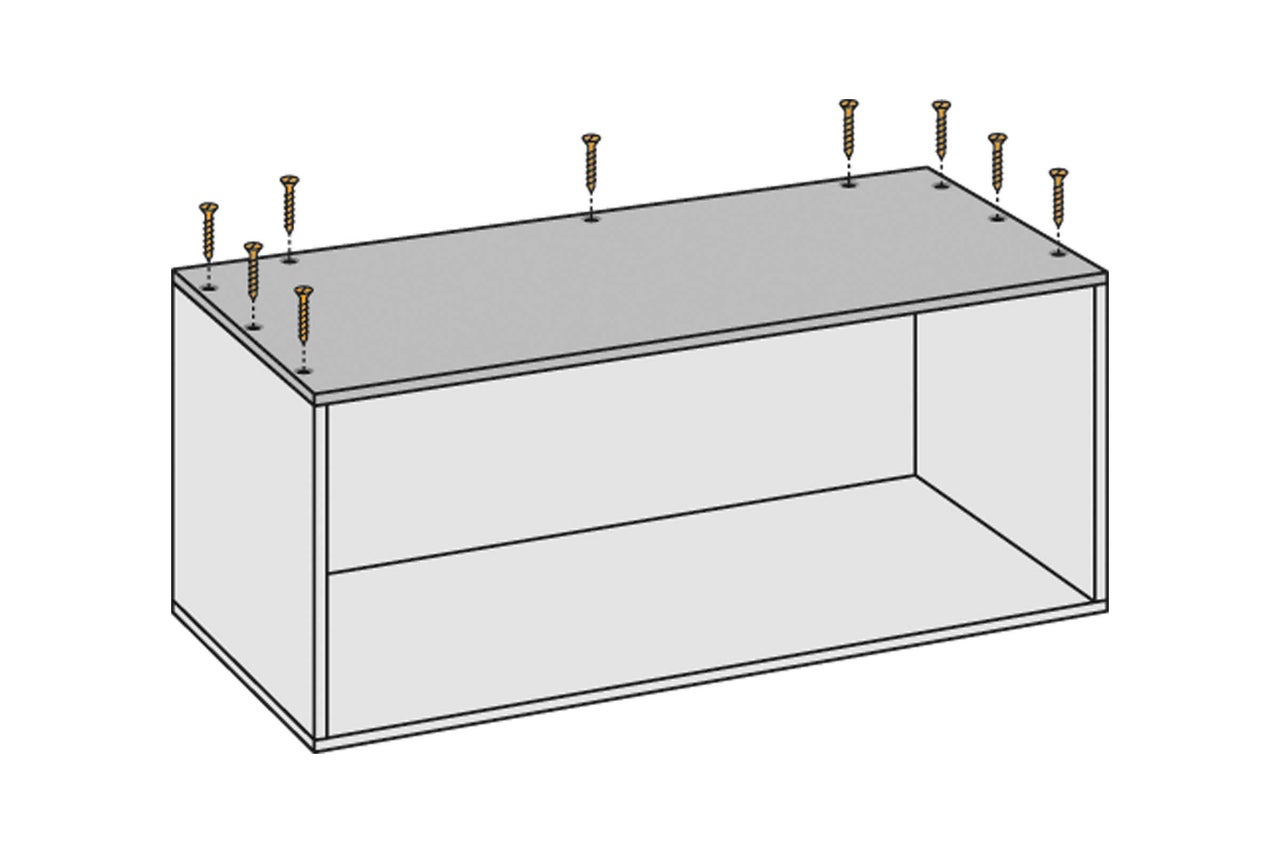

Abschließend legst Du den Deckel bündig zu allen Seiten von oben auf. Den Deckel verschraubst Du mit den Seitenwänden und mit der Rückwand mit jeweils 3 x Universalschrauben (4 x 40 mm).
Stelle die Abstandhalter in den Korpus. Lege den breiten Einlegeboden darauf und schiebe ihn bündig an die Rückwand. Den breiten Einlegeboden verschraubst Du mit je 2 x Universalschrauben (4 x 40 mm) mit den Seitenwänden.
Für die Bohrtiefe muss die Materialstärke des Bodens oder Deckels mit eingerechnet werden (1,9 cm).
03

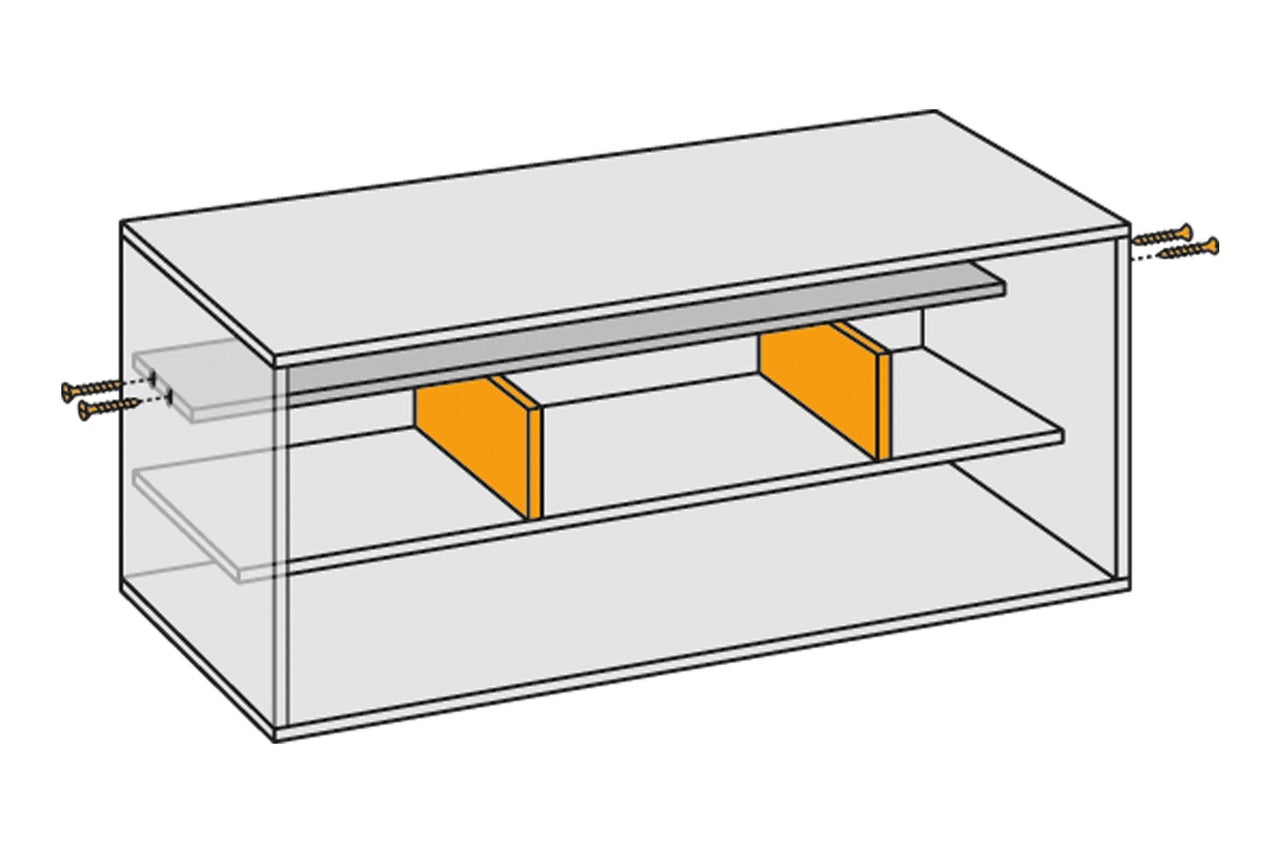

Nun stellst Du die Abstandhalter auf den breiten Einlegeboden. Danach kannst Du den schmalen Einlegeboden darauf legen und bündig an die Rückwand schieben. Verschraube den Einlegeboden mit den Seitenwänden mit je 2 x Universalschrauben (4 x 40 mm).
Schanier befestigen
04
Danach befestigst Du das Scharnier. Richte die Scharnierrolle unterkantenbündig und mittig am Boden aus. Befestige das Scharnier mit den mitgelieferten Schrauben. Nun drehst Du den Korpus auf die Rückwand.
Klappe montieren
05

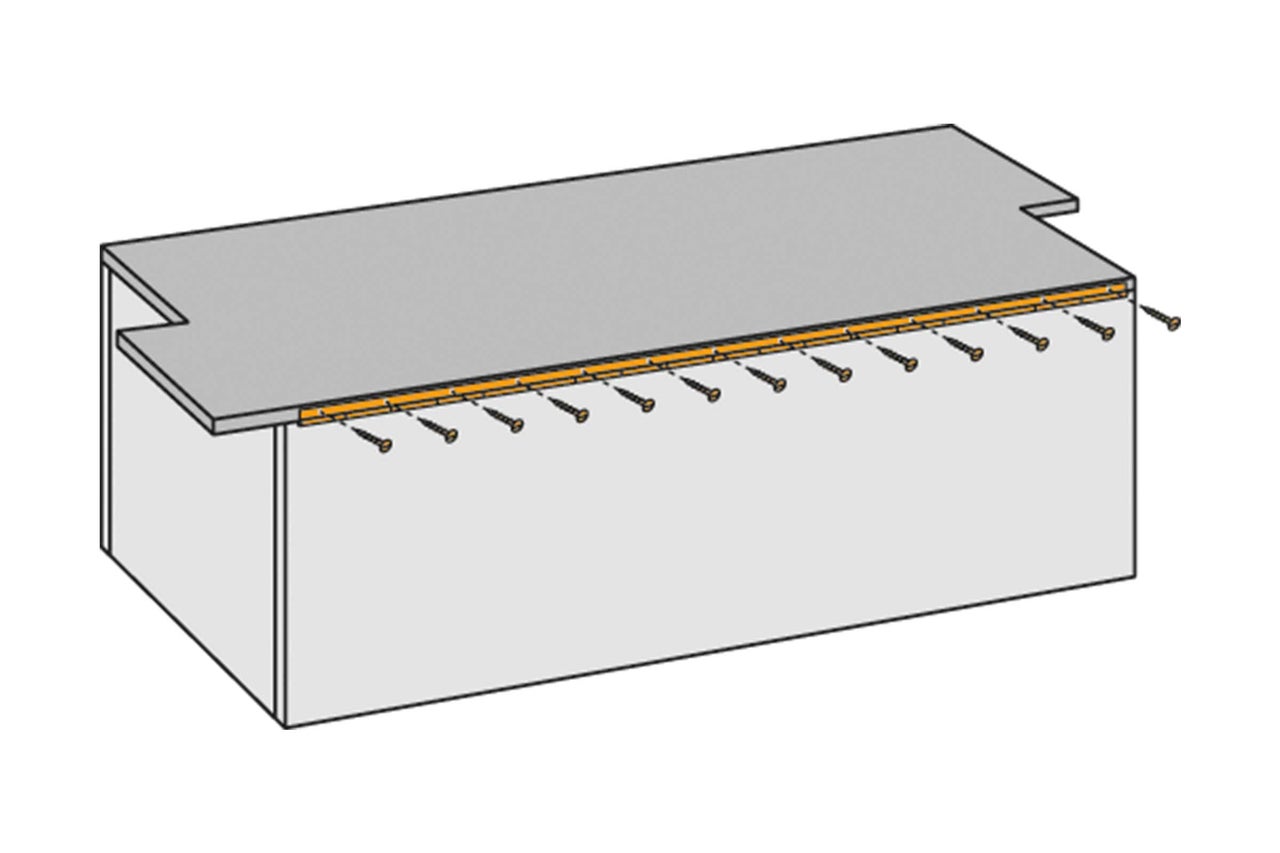

Lege die Klappe von oben so auf den Korpus, dass die ausgesparten Ecken an den Seitenwänden bündig anliegen. Schraube das Scharnier an die Unterseite der Klappe. Stelle dann den Korpus wieder auf den Boden.
06

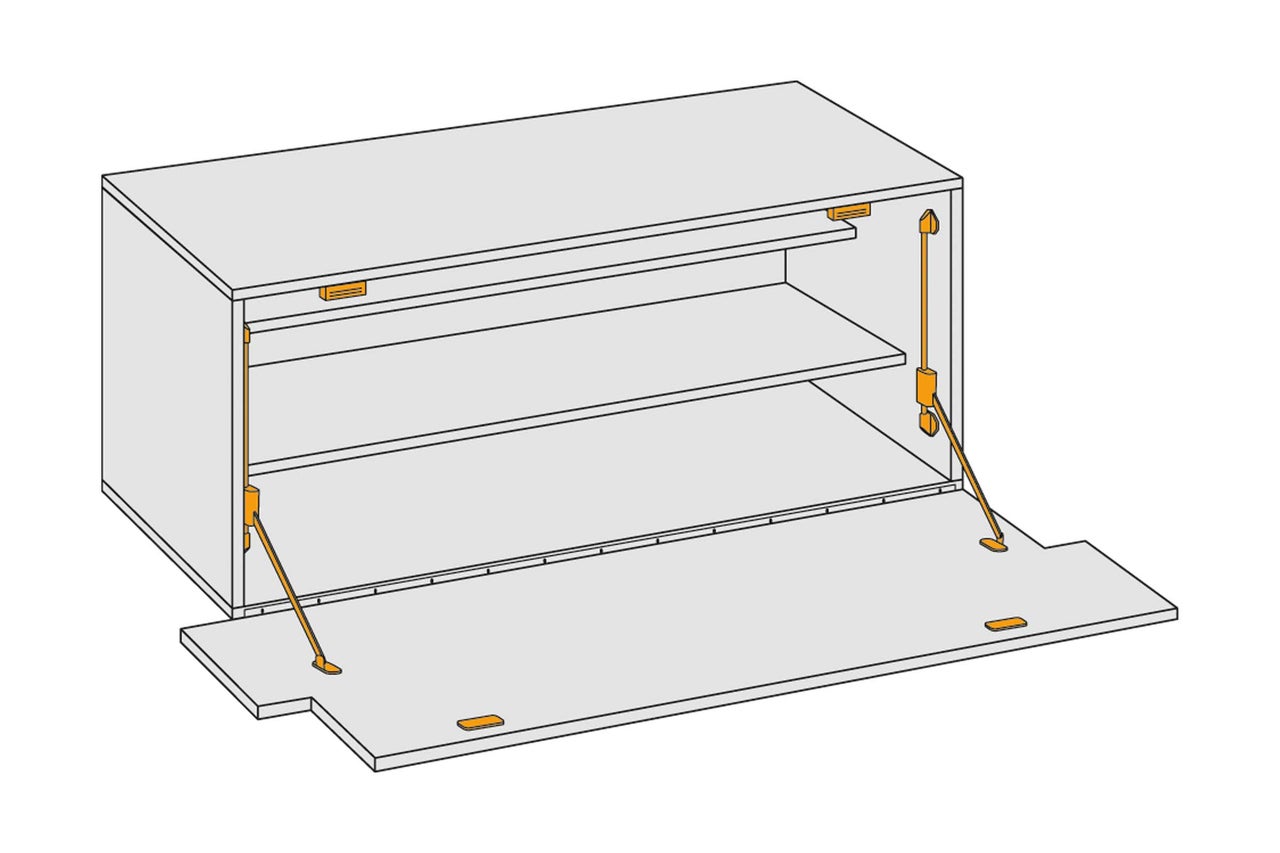

Jetzt kannst Du die Bremsklappenhalter von innen an den Seitenwänden mit den Universalschrauben (5 x 20 mm) befestigen. Abschließend schraubst Du die Magnetschnäpper von innen an den Deckel und die dazu passenden Gegenstücke an die Klappe. Den Abstand zu den Seitenwänden kannst Du frei wählen. Folge bei der Montage stets den Herstellerangaben.
Offene Elemente bauen
07

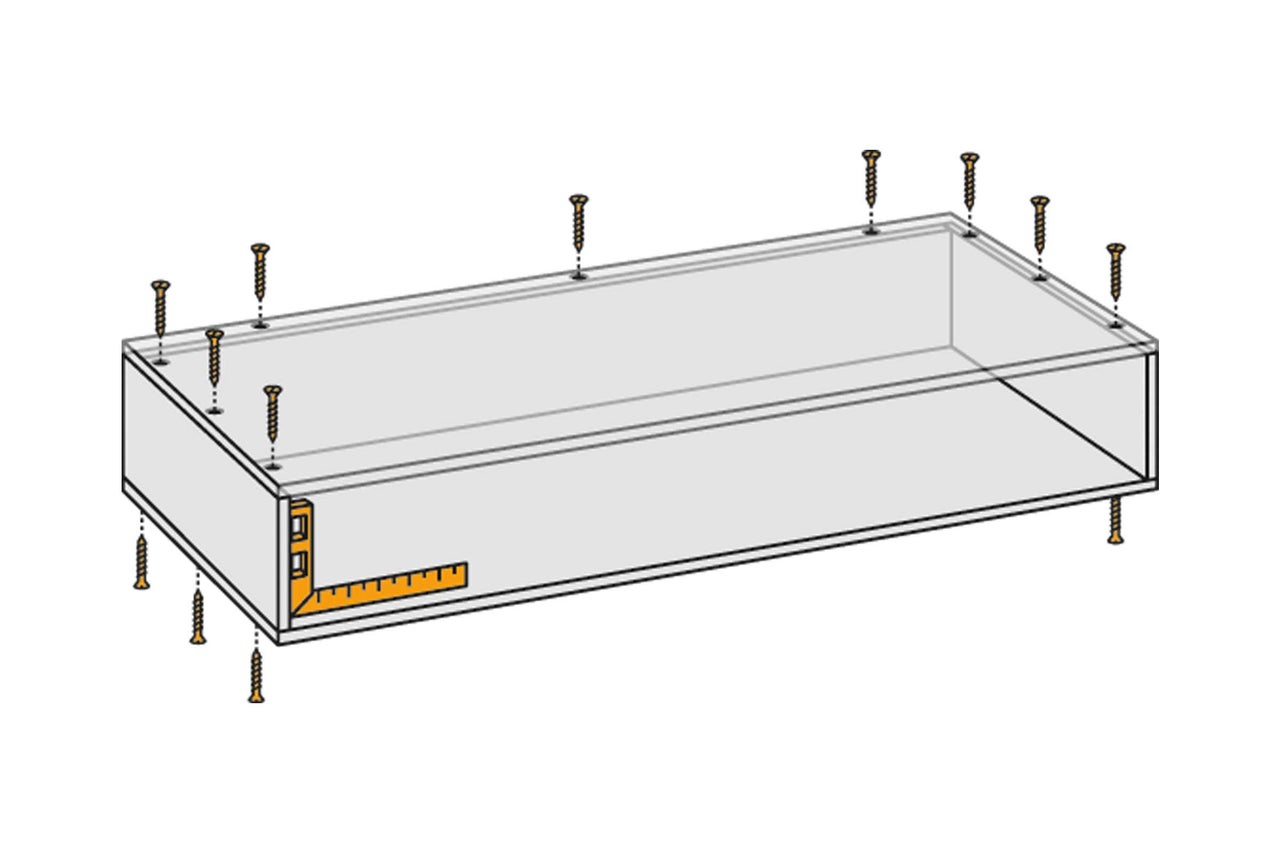

Den Korpus für die offenen Elemente montierst Du wie in diesem Arbeitsschritt beschrieben. Für den Boden und Deckel, sowie für die Seitenwände und Rückwand nimmst du je ein passendes Bauteil. Die Rückwand braucht wegen der geringen Höhe nicht mit den Seitenwänden verschraubt zu werden.
Den Korpus baust Du insgesamt 4 Mal für 4 offene Elemente. Setze dann ein Trennstück etwa mittig in einen Korpus ein, bündig und im rechten Winkel zur Rückwand. Verschraube das Trennstück mit je 2 x Universalschrauben (4 x 40 mm) mit Boden und Deckel. Wiederhole den Schritt an zwei weiteren Korpussen. Beim vierten montierst Du 2 Trennstücke mit einem selbst gewählten Abstand.
Die Trennungen sorgen für mehr Ordnung. Diese kannst Du auch weglassen oder beliebig verschieben.
Schubladenelelemente bauen
08
Den Korpus für das Schubladenelement montierst Du wie im Bild. Dafür brauchst Du einen Boden, zwei Seitenwände und eine Rückwand.

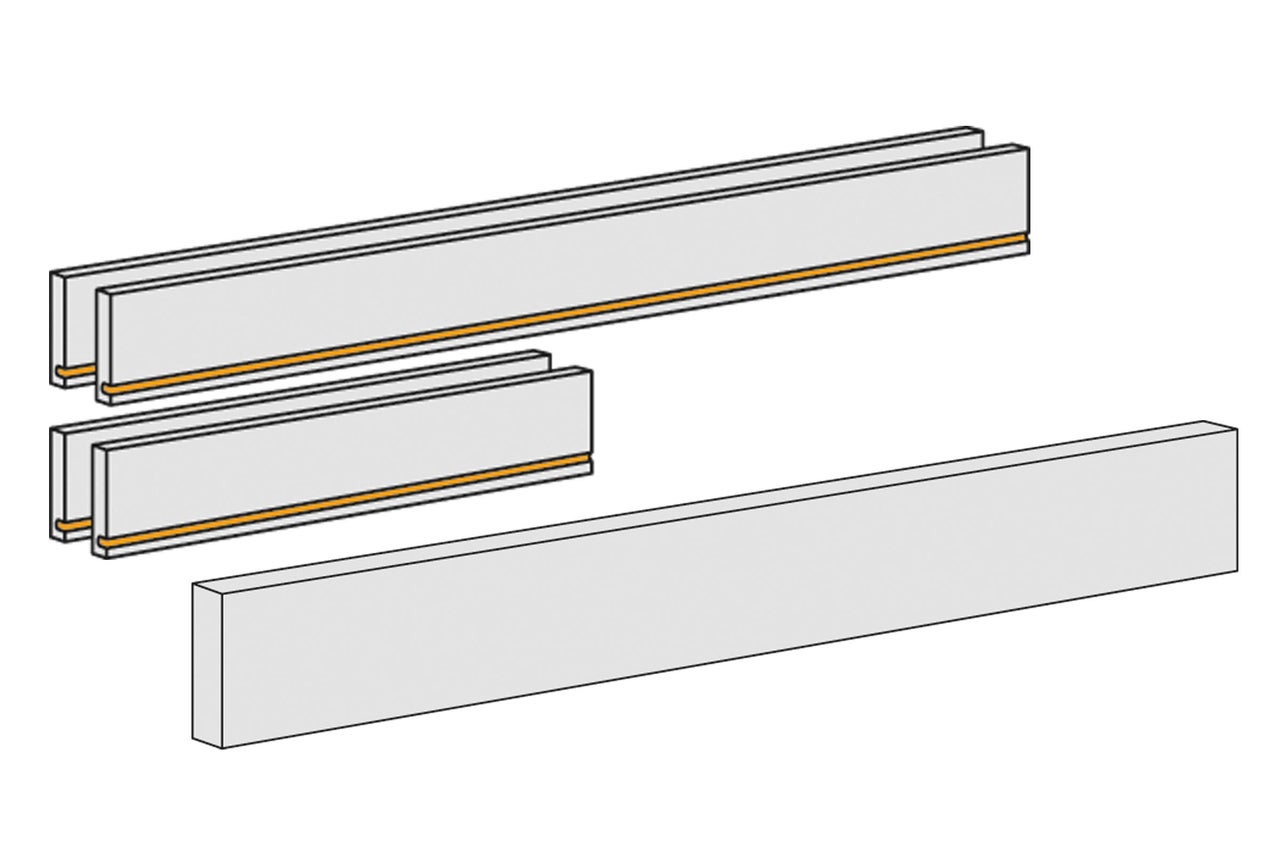

Fräse in Front, Seiten-, und Rückwand vorher mit der Oberfräse eine Nut – 6 mm tief und 1 cm von der Unterkante entfernt. Stelle die Rückseite im rechten Winkel bündig zwischen die Seitenwände. Die Nut zeigt dabei nach innen. Verschraube die Seitenwände mit je 2 x Universalschrauben (4 x 40 mm) mit der Rückseite. Schiebe dann den Boden in die Konstruktion ein.

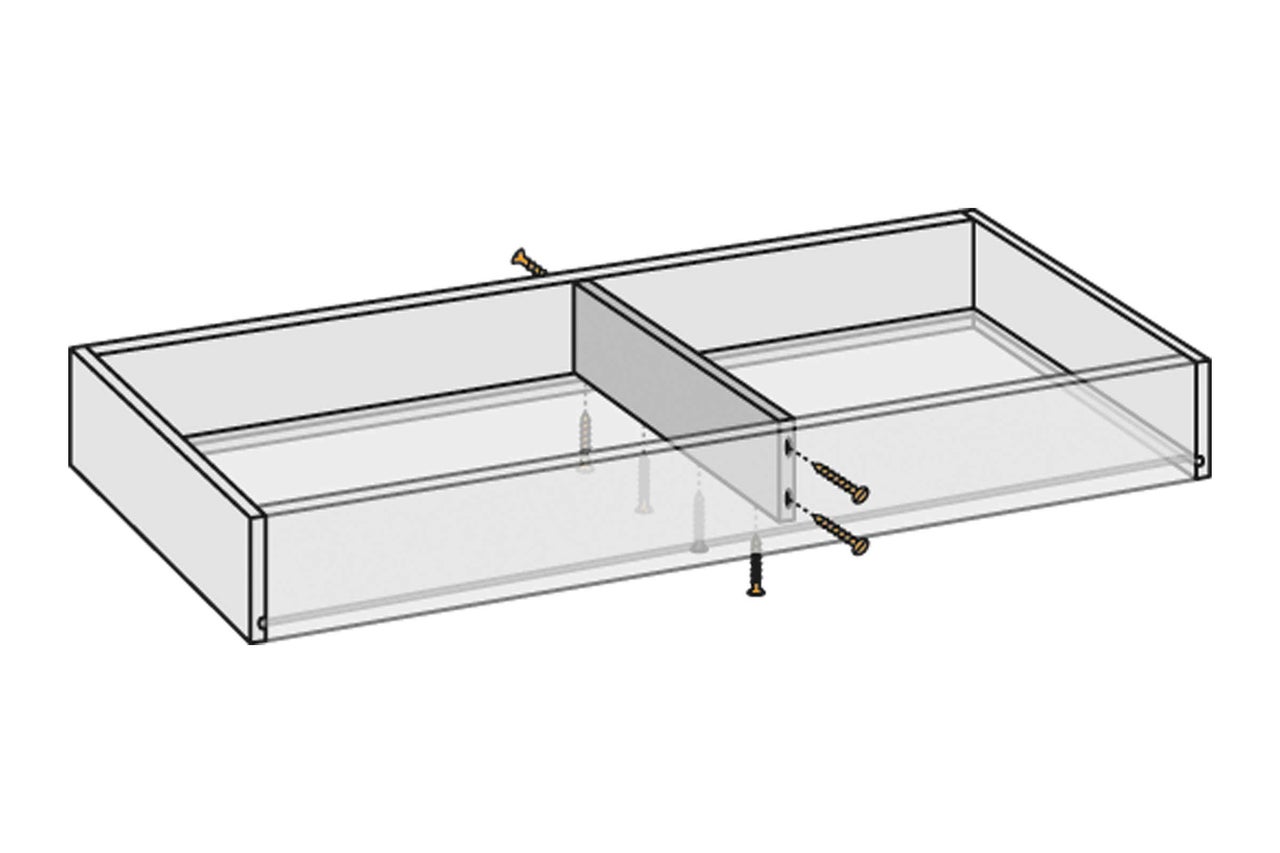

Die Front setzt Du an die offene Seite bündig zwischen die Seitenwände und verschraubst sie mit je 2 x Universalschrauben (4 x 40 mm) mit den Seitenwänden. Stelle das Trennstück dann mittig in die Konstruktion, parallel zu den Seitenwänden. Verschraube es mit dem Boden mit 4 x Universalschrauben (4 x 40 mm) sowie mit der Front und Rückseite mit je 2 x Universalschrauben (4 x 40 mm).
09
Stelle die Rückseite im rechten Winkel bündig zwischen die Seitenwände. Die Nut zeigt dabei nach innen. Verschraube die Seitenwände mit je 2 x Universalschrauben (4 x 40 mm) mit der Rückseite. Schiebe dann den Boden in die Konstruktion ein. Die Front setzt Du nun an die offene Seite bündig zwischen die Seitenwände und verschraubst sie mit je 2 x Universalschrauben (4 x 40 mm) mit den Seitenwänden. Stelle das Trennstück dann mittig in die Konstruktion, parallel zu den Seitenwänden. Verschraube es mit dem Boden mit 4 x Universalschrauben (4 x 40 mm) sowie mit der Front und Rückseite mit je 2 x Universalschrauben (4 x 40 mm).
10
Befestige die Kugelvollauszüge am Korpus und an der Schublade. Beachte die Maßangaben des Herstellers. Achte darauf, dass die Schublade im Korpus genug Spiel zu allen Seiten hat.

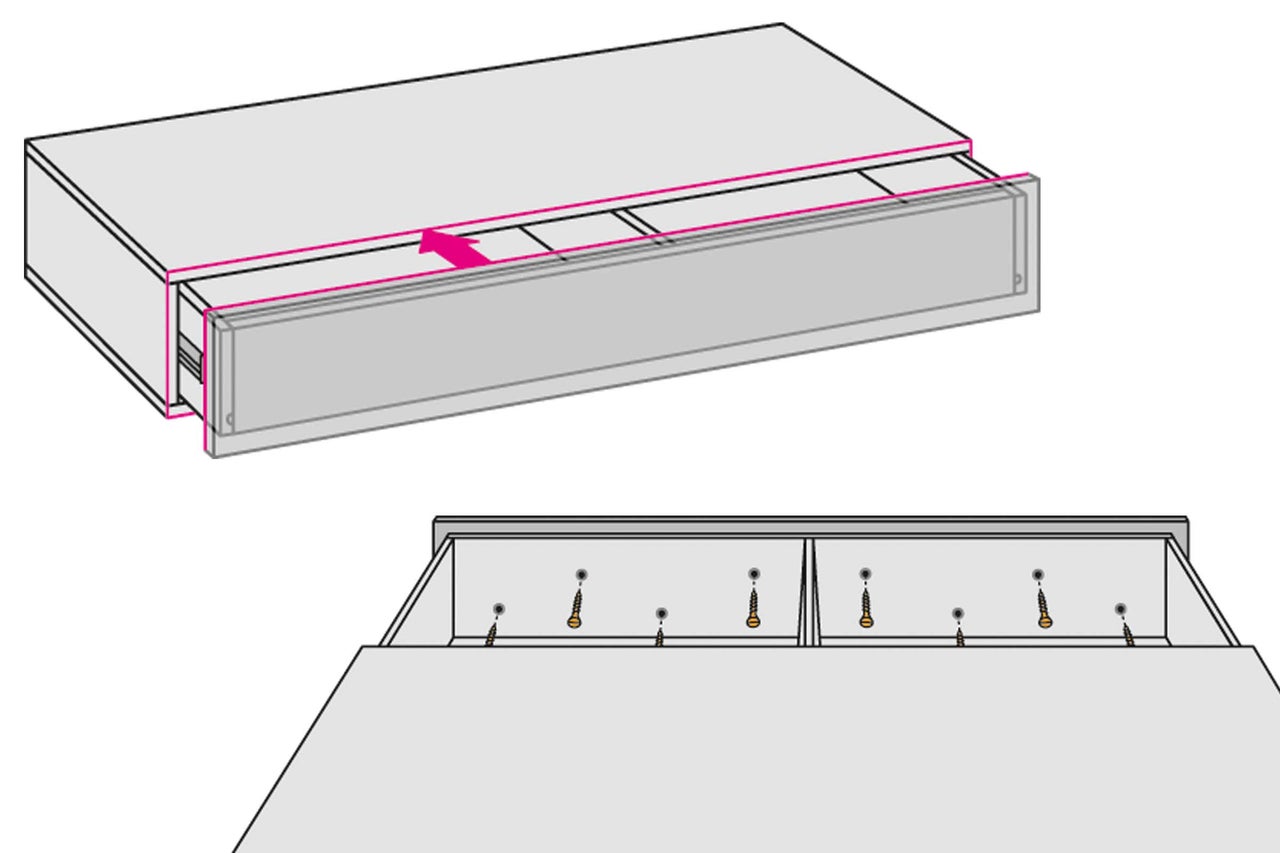

Lege den Korpus auf eine eben Fläche und ziehe die Schublade ein wenig heraus. Die Blende stellst Du vor die Front und richtest sie bündig zu den Außenseiten des Korpus aus.
Fixiere die Blende mit Zwingen an der Schubladenfront und verschraube die Blende von innen mit der Front. Verwende dafür 8 x Universalschrauben (4 x 25 mm).
Verschließe alle sichtbaren Schraubenlöcher mit Spachtelmasse. Überstände schleifst Du nach der Trocknung ab.
Oberflächen bearbeiten
11

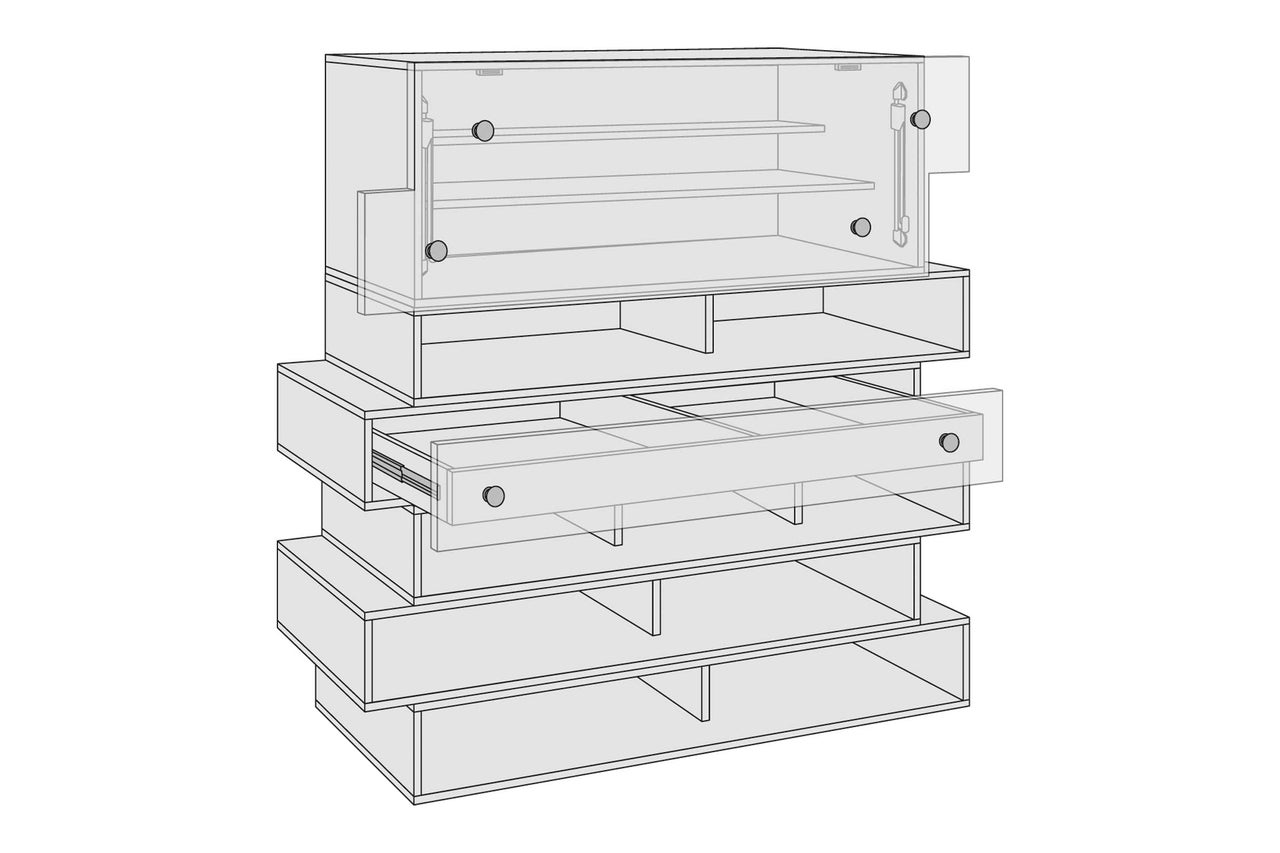

Danach kannst Du die Einzelteile der Kommode nach Deinen Vorstellungen anstreichen. Nach der Trocknung bringst Du zwei Möbelknöpfe an der Schublade und vier Möbelknöpfe am Sekretär an. Jetzt kannst Du die Einzelteile der Kommode aufeinander stellen.
Damit auch die unlasierten Bauteile geschützt sind, trägst Du abschließend Leinölfirniss auf alle sichtbaren, ungestrichenen Hölzer auf.
Gut zu wissen
Sekretär und Schublade solltest Du nicht direkt übereinander stellen, da sich die Schublade sonst nicht gut öffnen lässt. Außerdem kannst Du die Einzelteile je nach Bedarf auch miteinander verschrauben.
