Welche Schraube für welchen Zweck?
In der Regel besteht eine Schraube aus einem zylindrischen Stift oder einem Bolzen auf den ein Gewinde aufgebracht wird. Dieses Gewinde sorgt für extrem hohe Haltekräfte. Durch das Zusammenspiel von Reibung und Klemmkräften ist es möglich, zwei oder mehr Werkstücke miteinander zu verbinden. Je nach Wunsch ist diese Verbindung jederzeit wieder lösbar oder sie ist dauerhaft. Schrauben unterscheiden sich im Wesentlichen durch das verwendete Metall, ihre Kopf- und Schlitzformen sowie das Gewinde.

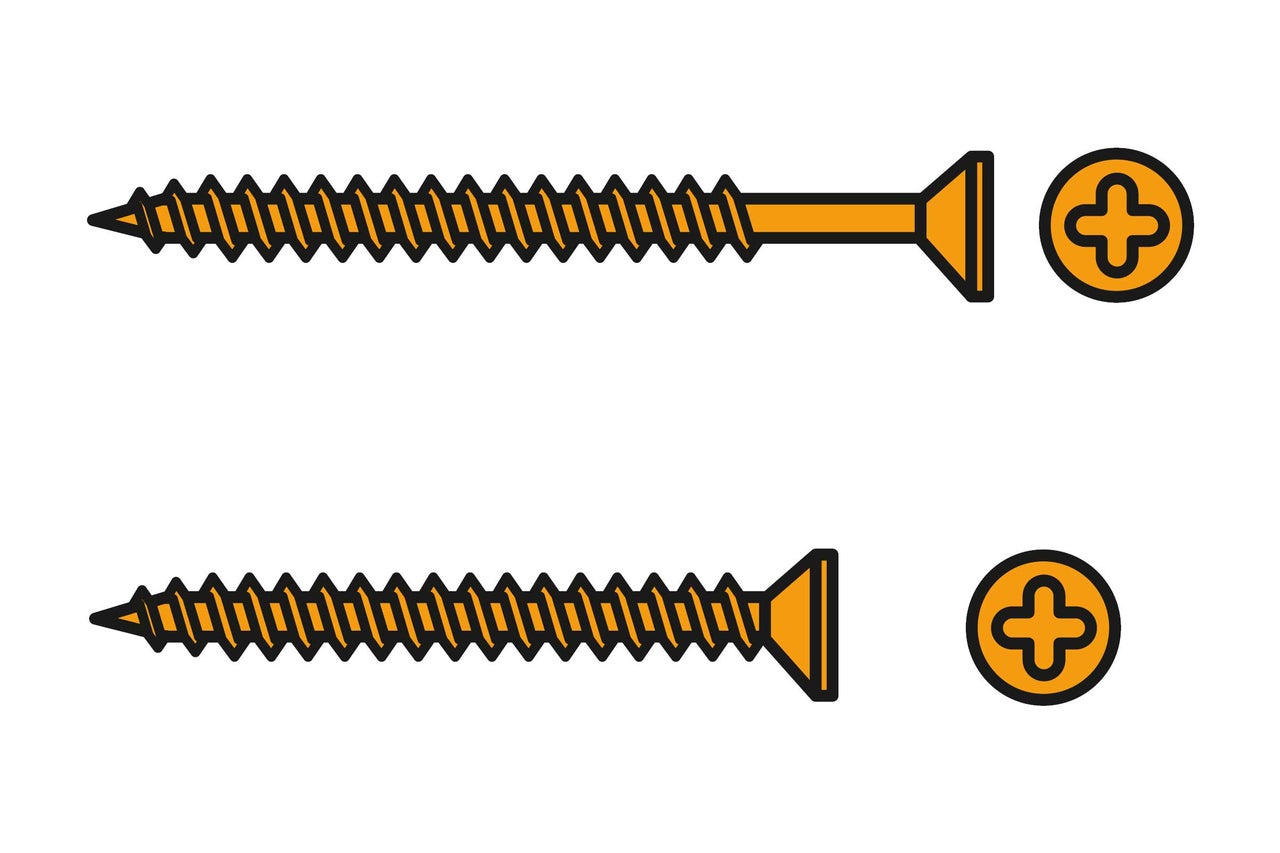

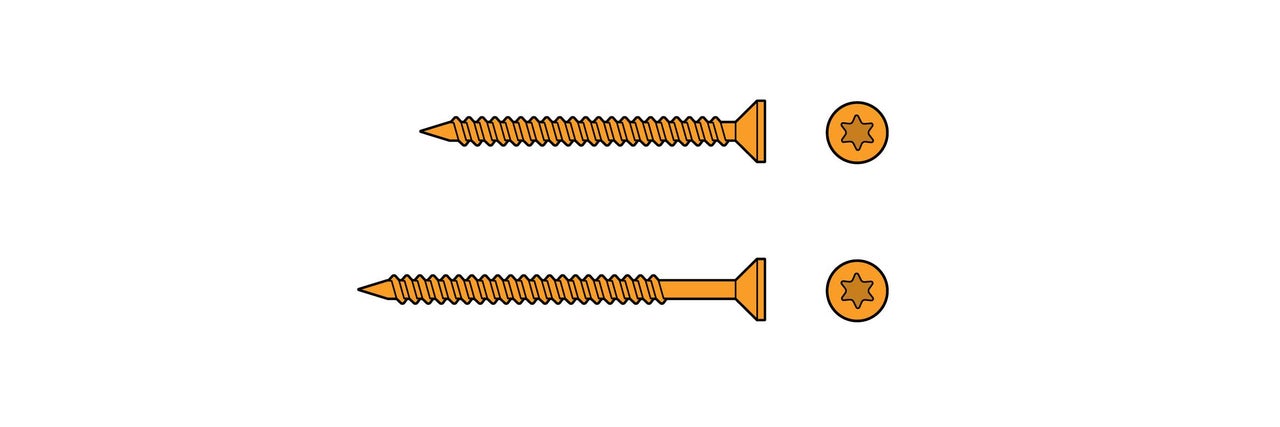

Universalschrauben

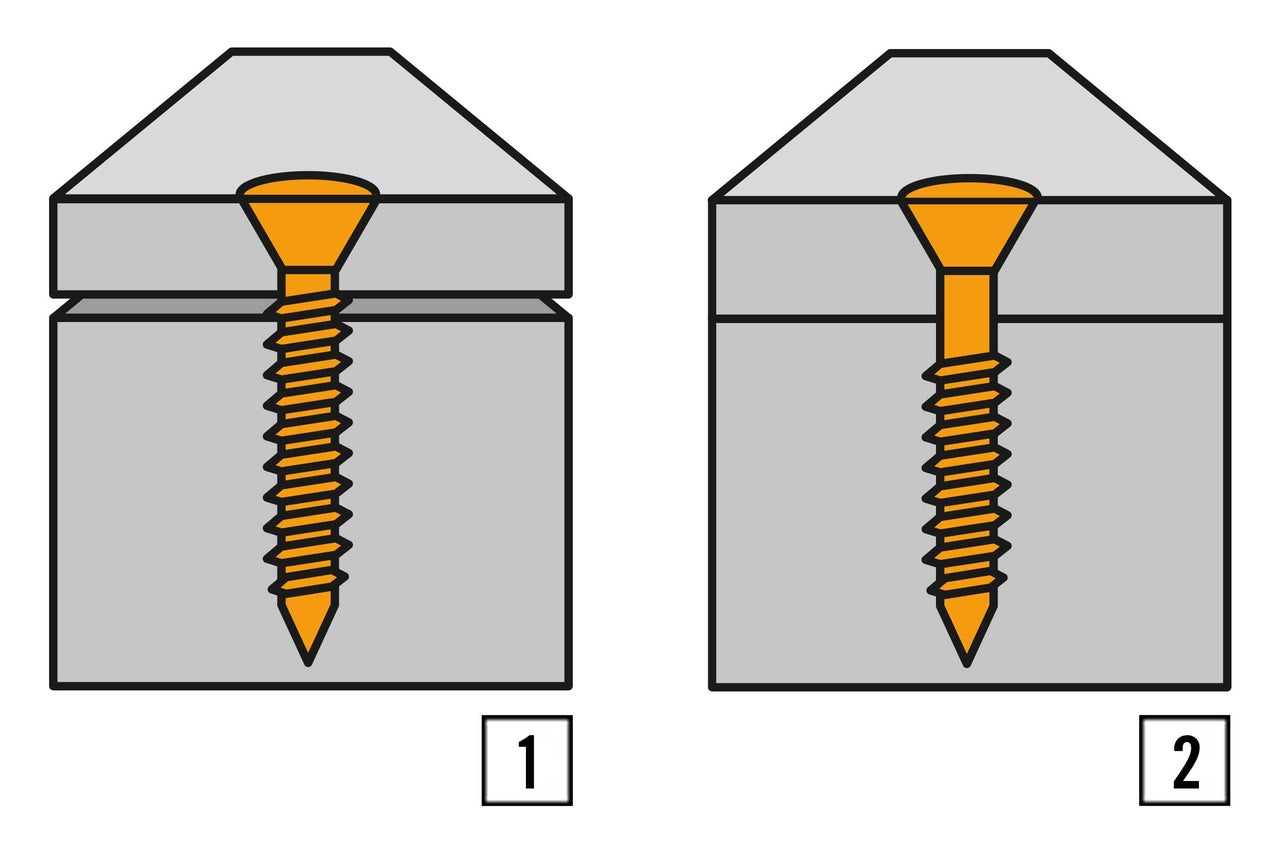

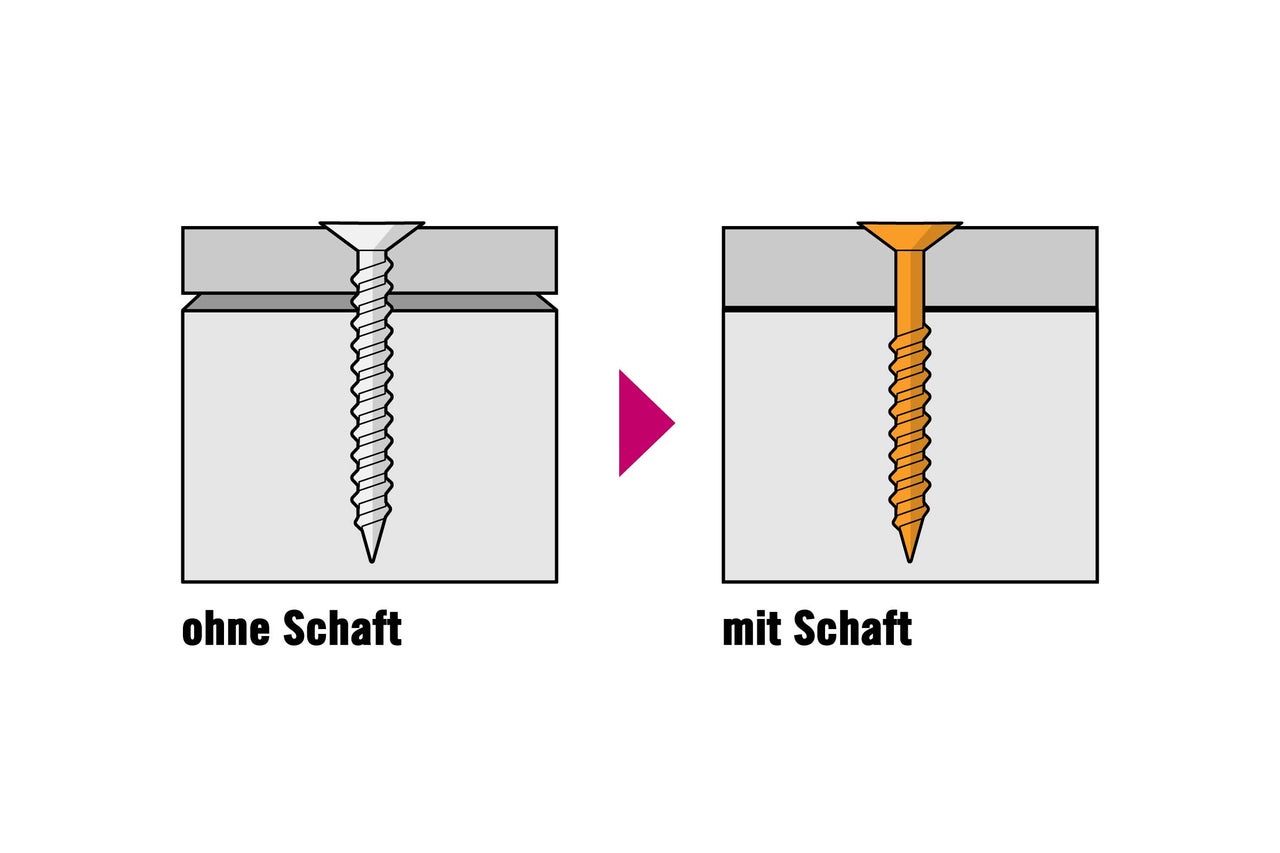

Universal-Allzweckschrauben mit Schaft: Sie eignen sich zum Verbinden zweier Holzteile ohne Spaltbildung. Geringe Einschraubdrehmomente und leichtes Eindrehen durch die Oberflächengleitbeschichtung zeichnen sie aus.
Universal-Allzweckschrauben ohne Schaft: Sie haben ein Vollgewinde und eignen sich zum Verbinden sämtlicher Holzwerkstoffe. Sie haben geringe Einschraubdrehmomente und lassen sich durch Oberflächengleitbeschichtung leicht eindrehen. Sie sind auch für Spanplatten, MDF-Platten, Kunststoff und dünne Blech- und Metallprofile geeignet.

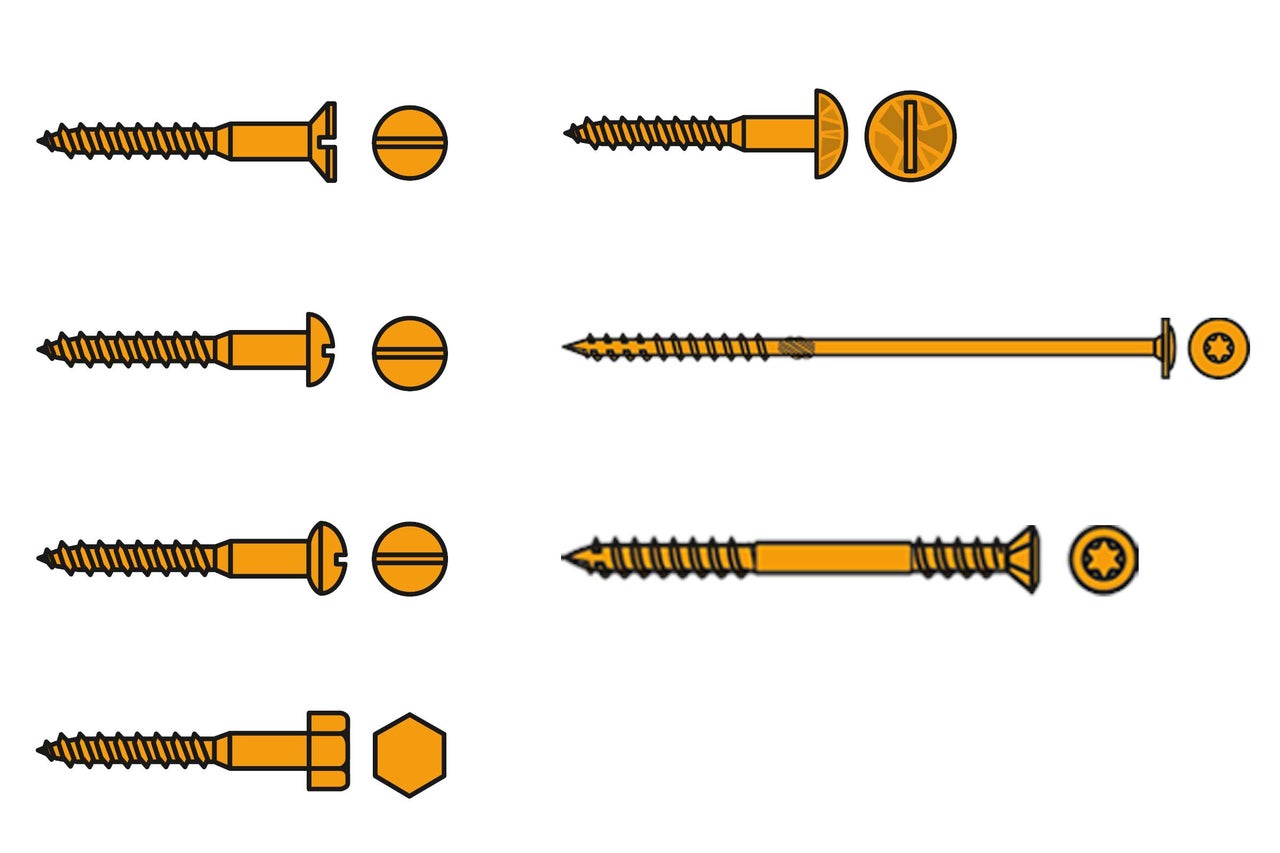

Holzschrauben
Sie sind ideal, um Holzteile miteinander zu verbinden oder auch, um Beschläge oder Schilder auf Holz zu befestigen. Manche Holzschrauben sind auch mit einer Bohrspitze und einem selbst schneidenden Gewinde ausgestattet, das optimal an die Eigenschaften des Materials Holz angepasst ist.

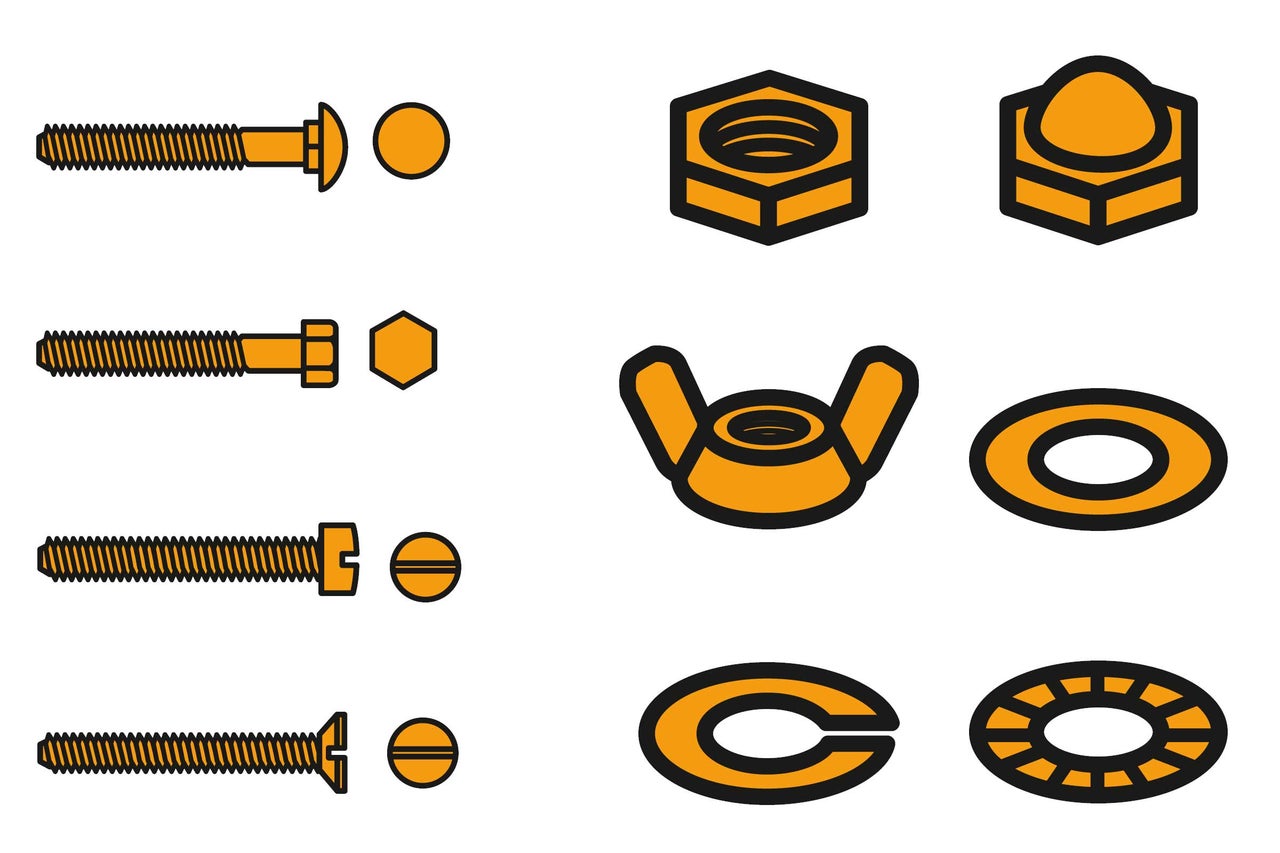

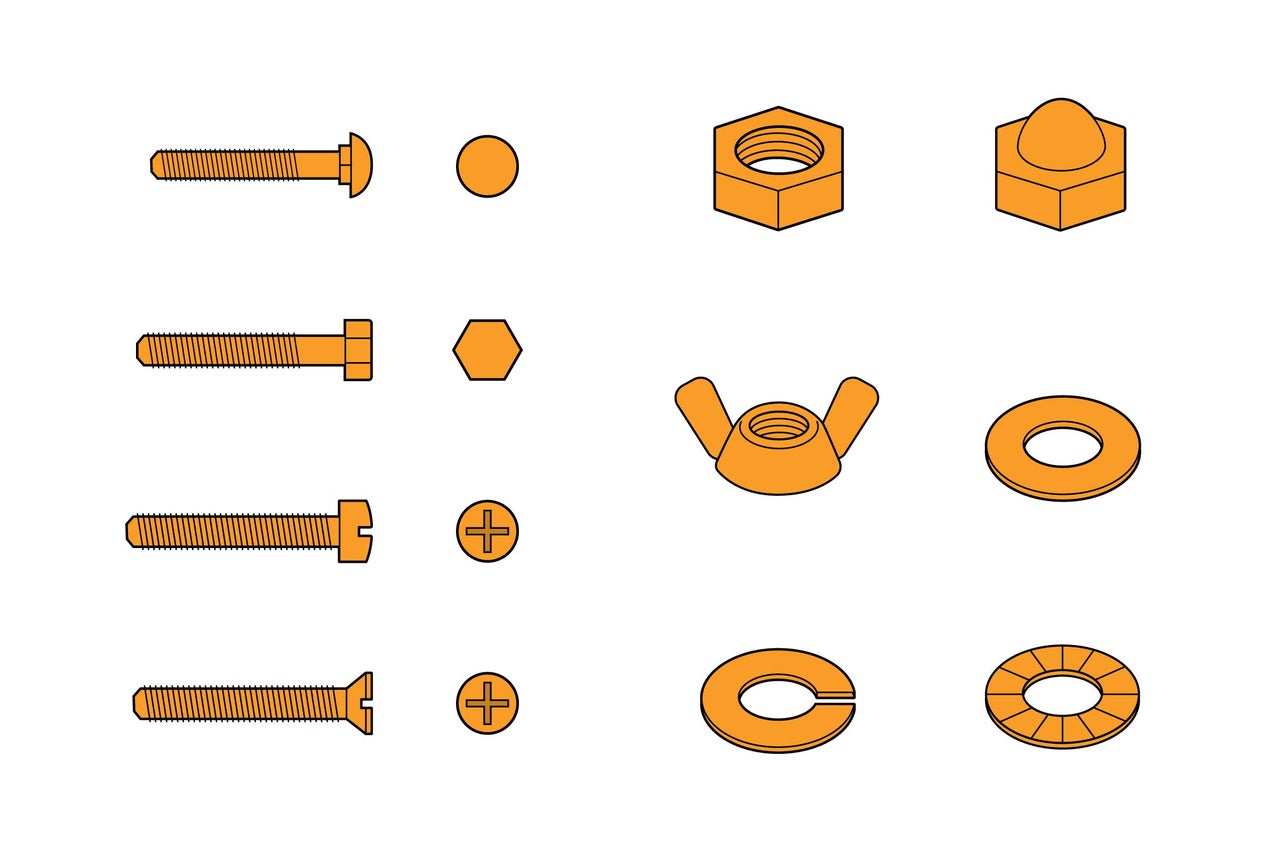

Metallschrauben , Muttern und Unterlegscheiben
Diese Schraubenart mit metrischem ISO-Gewinde verbindet mit einem entsprechenden Gegenstück mit Innengewinde, zum Beispiel einer Mutter, sämtliche Materialien miteinander.

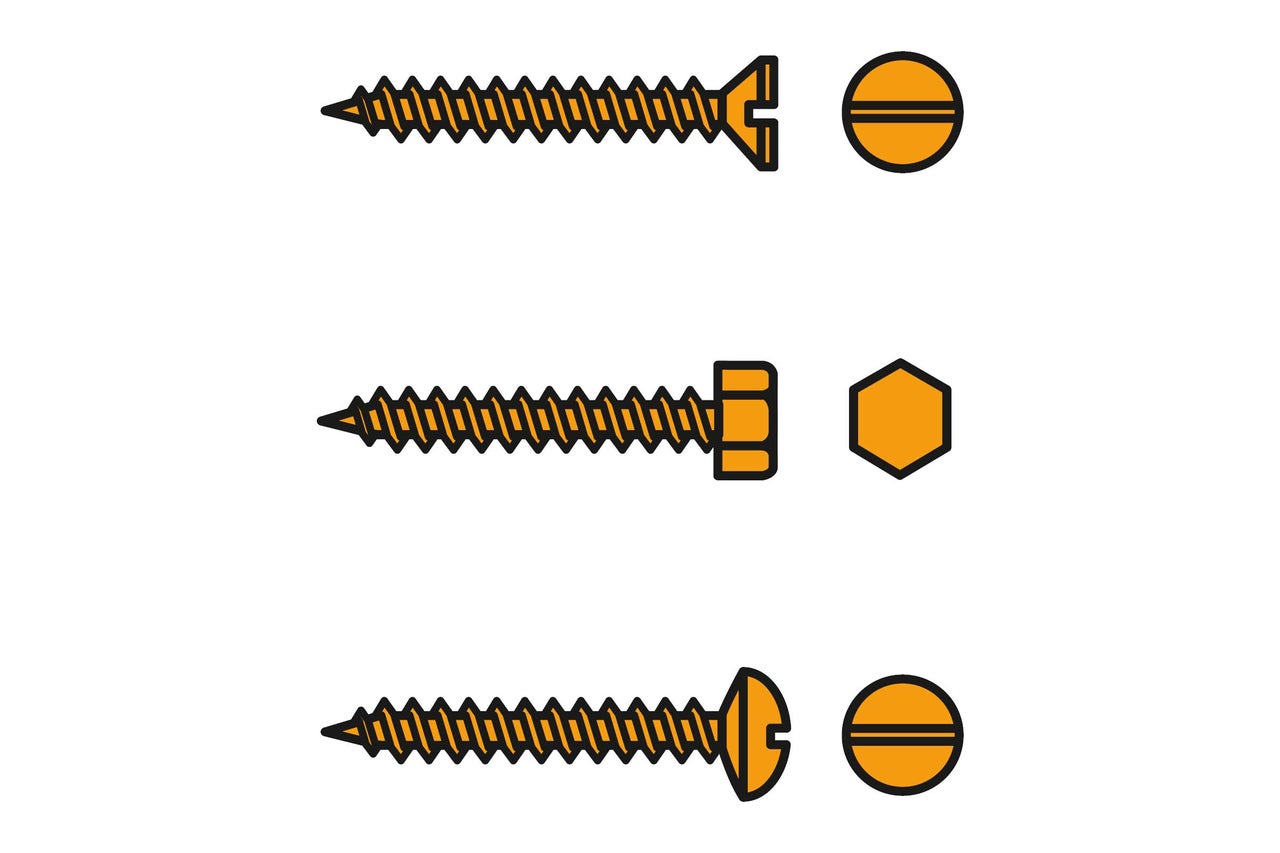

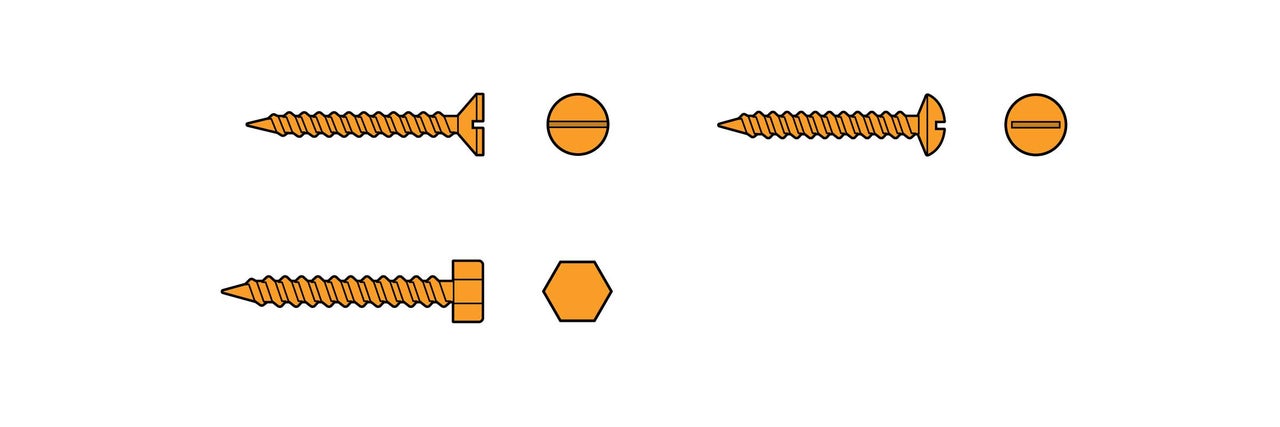

Blechschrauben
Mit Blechschrauben lassen sich dünnwandige Teile wie Bleche und Blechverkleidungen, aber auch Kunststofftafeln universell befestigen. Sie sind aus gehärtetem Stahl gefertigt.
Blechschrauben bzw. Blech-Bohrschrauben haben ein Blechschraubengewinde mit Bohrspitze. Damit schneidest Du Dir Dein Gewinde selbst. Je nach Materialstärke empfiehlt es sich jedoch ein Loch als Ansatzpunkt vorzubohren und ggf. anzukörnen. Der Durchmesser sollte kleiner als der Schraubendurchmesser sein. Bei Bohrschrauben kann dies gegebenenfalls entfallen.

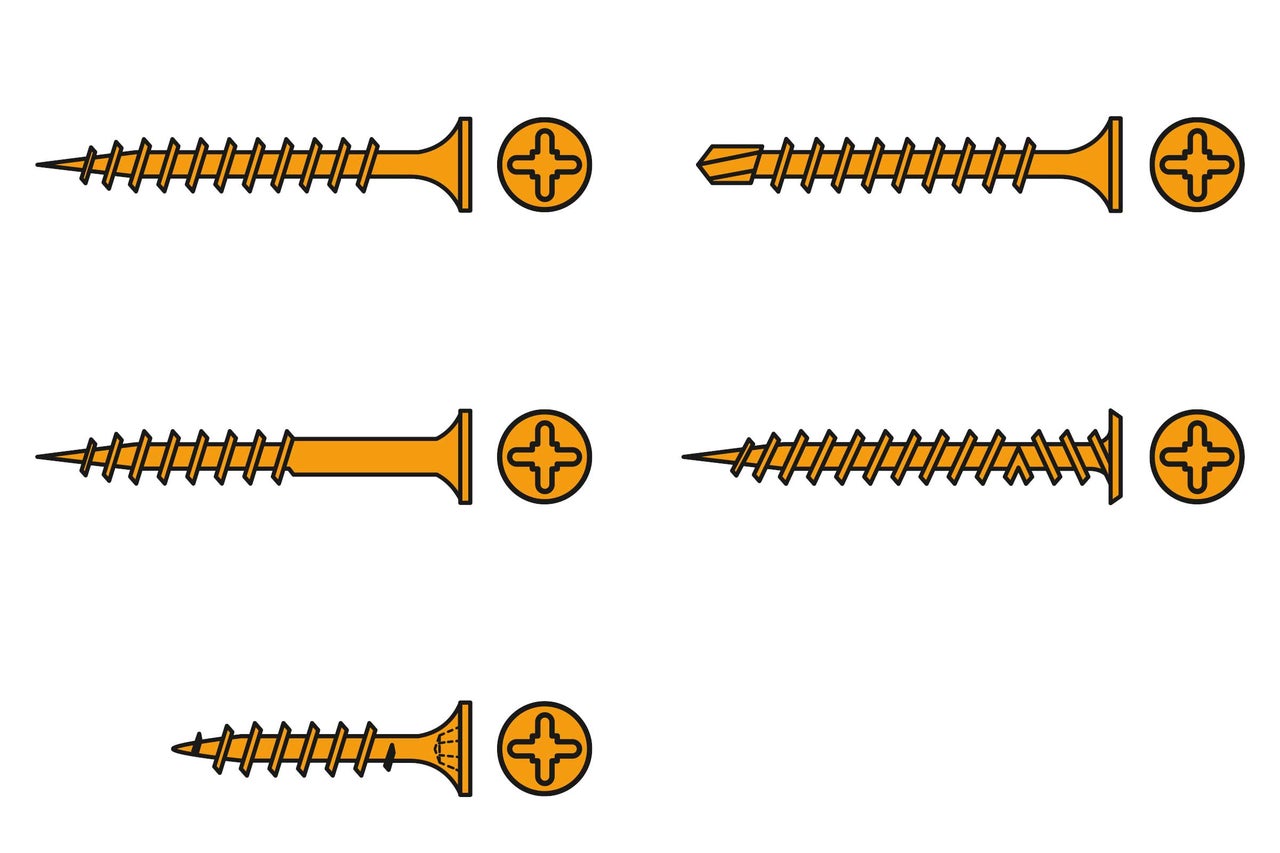

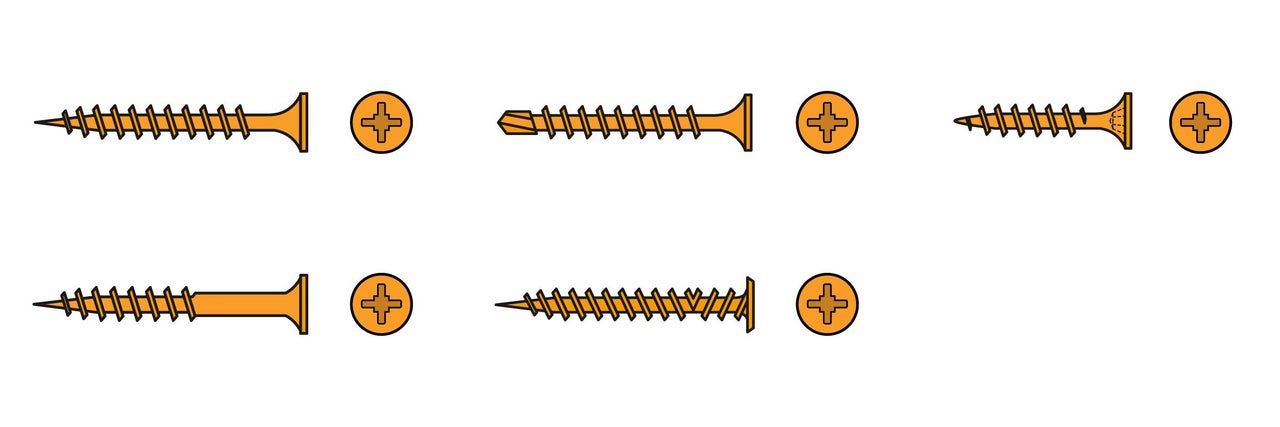

Schnellbauschrauben
Schnellbauschrauben werden im Trockenbau zur Befestigung von Gipskarton- oder Gipsfaserplatten eingesetzt. Sie sind aus Stahl, dessen Oberfläche phosphatiert ist. Diese spezielle Oberflächenbehandlung wird allen Anforderungen auf feuchten Baustellen und durch die Feuchtigkeitseinwirkung aus der Spachtelmasse gerecht und verhindert so die Rostbildung.
Je nach Art der Unterkonstruktion haben Schnellbauschrauben unterschiedliche Schraubengewinde.

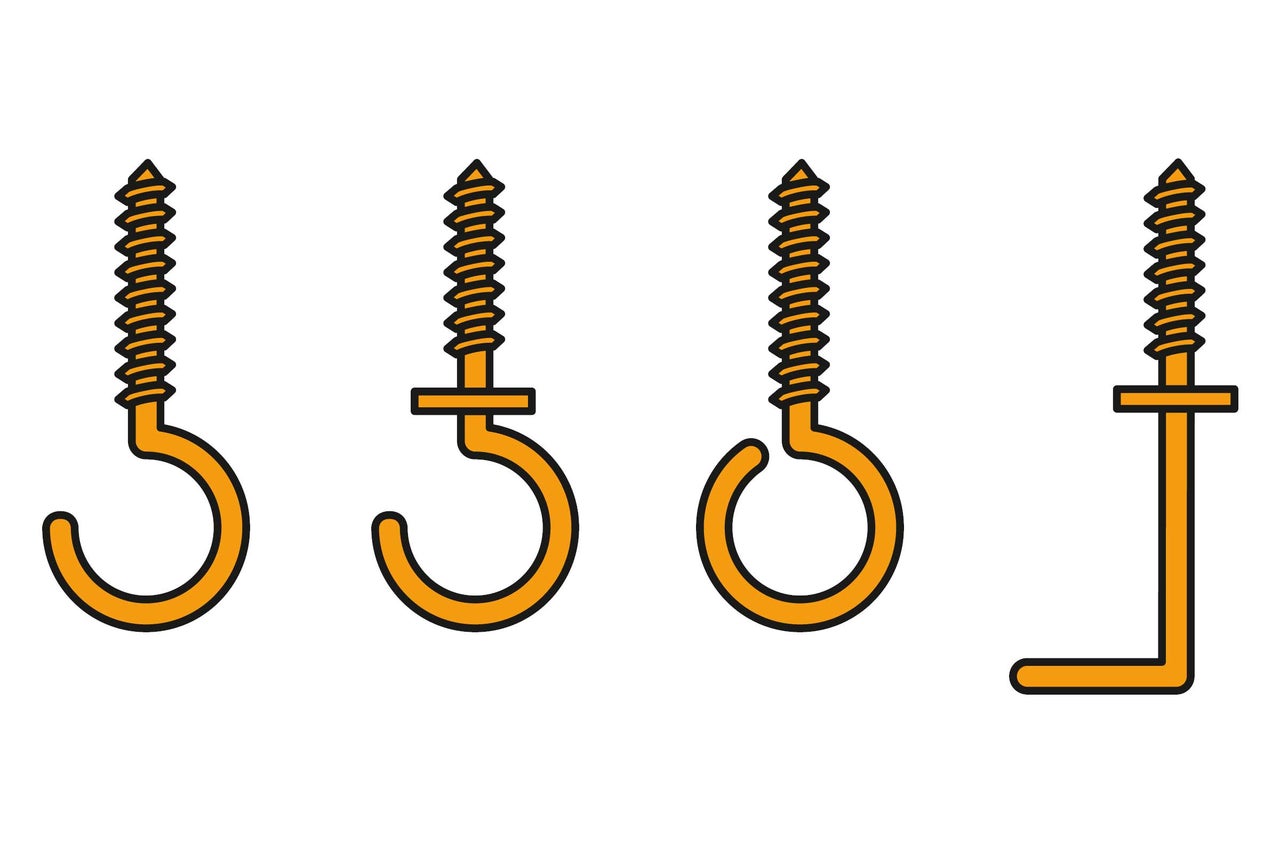

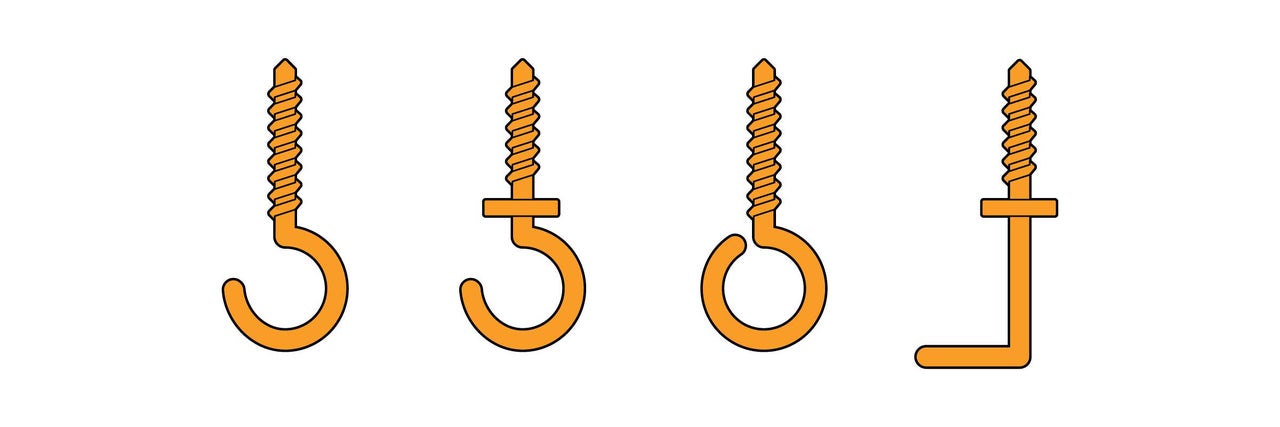

Haken- und Ringschrauben
Jetzt wird eingehakt! Diese Schrauben besitzen anstelle eines Kopfes einen Ring oder Haken.
Damit lassen sich beispielsweise Hängeschränke, Schaukeln oder Wäscheleinen gut und sicher befestigen. Damit die Last auch ganz sicher hält, werden diese Artikel, außer bei Holzwerkstoffen, immer in Verbindung mit den passenden Dübeln verwendet.

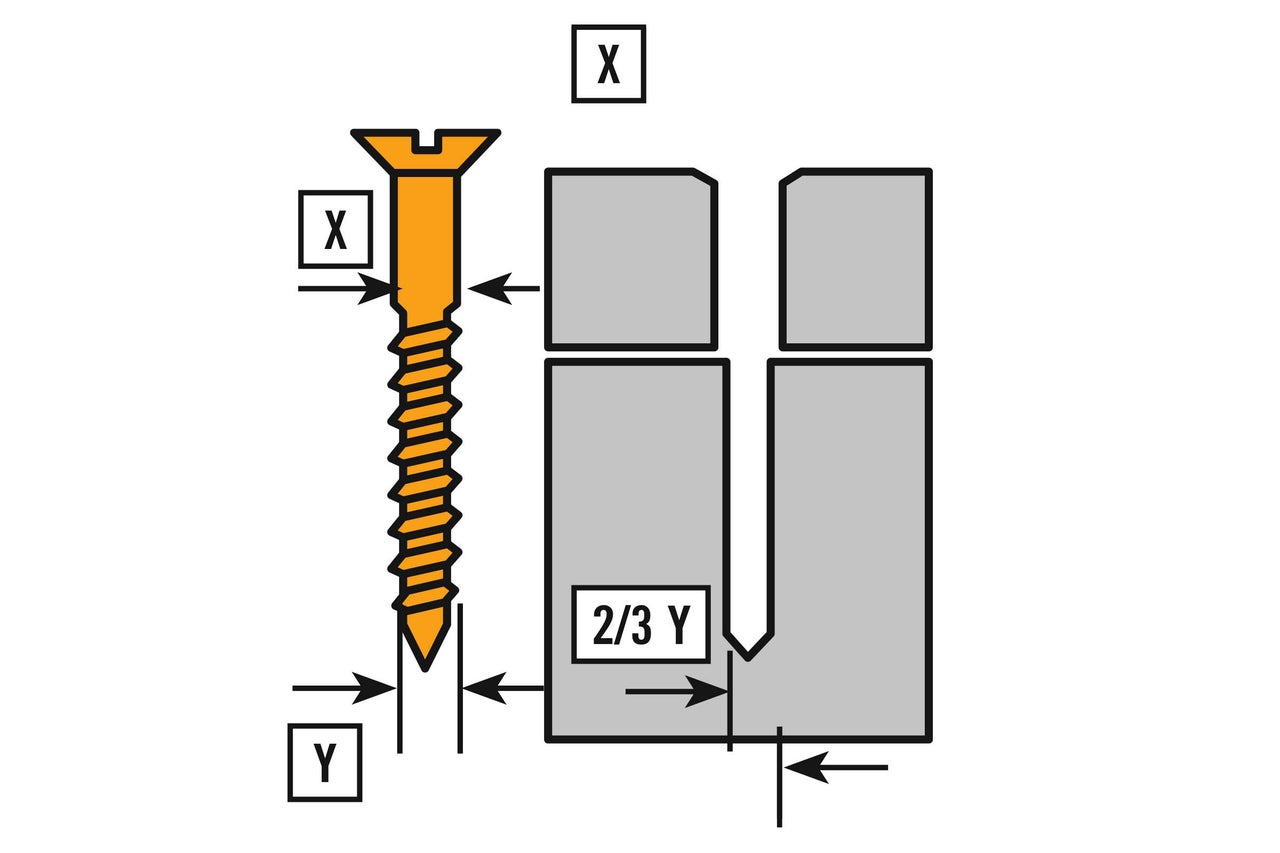

Schrauben vorbohren - aber richtig!

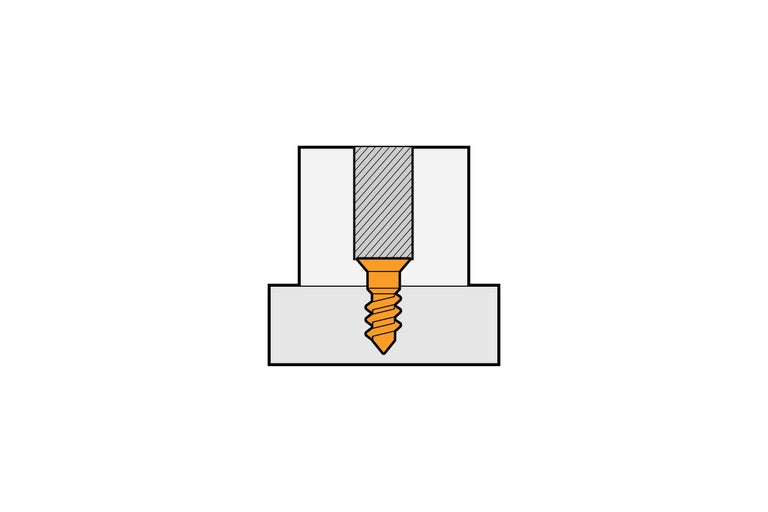

Vorbohren solltest Du vor allem bei Bohrungen in sehr hartem Holz, bei schmalen Holzstücken sowie bei geringen Randabständen. Damit schaffst Du der Schraube den nötigen Platz, musst beim späteren Schrauben weniger Kraftaufwand leisten und verhinderst ein Aufplatzen des Werkstücks.
Es erklärt sich von selbst, dass beim Vorbohren das Loch immer einen geringeren Durchmesser haben sollte, als die Schraube. Generell gilt:

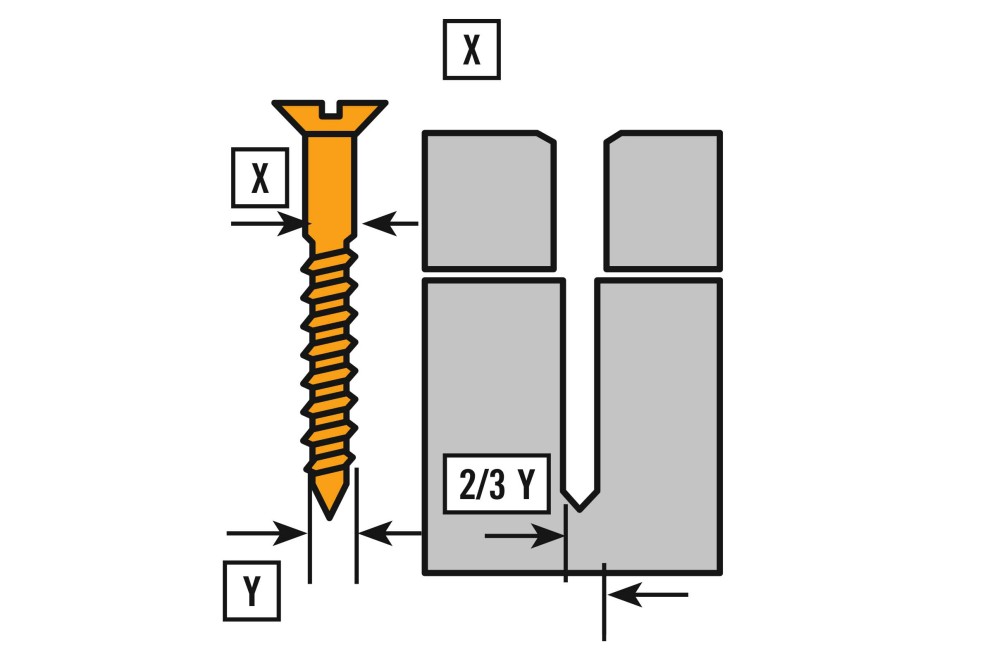

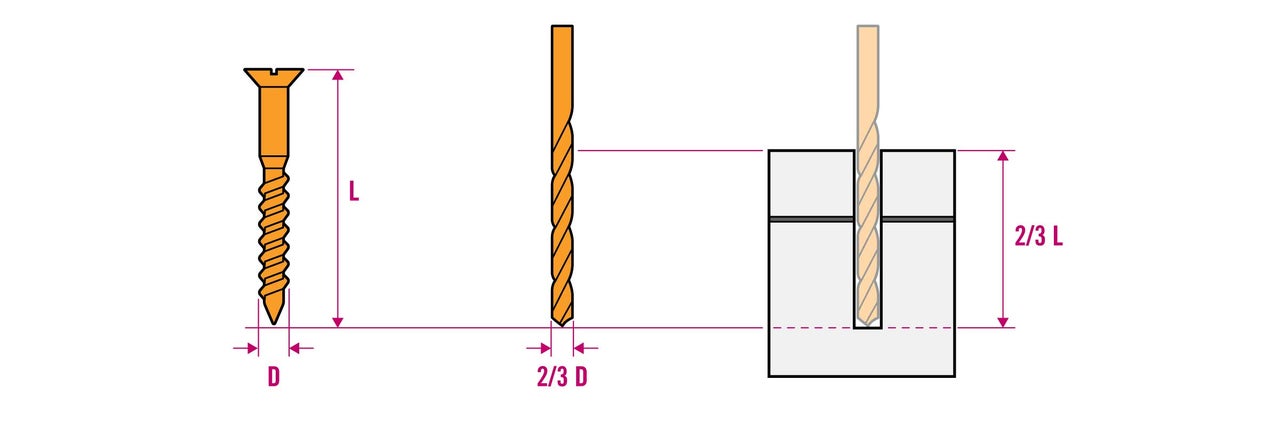

Schraubenlöcher werden im Durchmesser von max. 2/3 des Schraubengewindes vorgebohrt. Bei Weichhölzern bohrst Du etwa 2/3 der Schraubenlänge und bei Hartholz etwas tiefer vor. So lassen sich die Schrauben mühelos eindrehen.
Die empfohlenen Vorbohrdurchmesser findest Du in dieser Tabelle.
| Schraubendurchmesser mm | Vorbohrdurchmesser Nadelholz mm | Vorbohrdurchmesser Laubholz mm |
|---|---|---|
| 4 | 2,5 | 3 |
| 4,5 | 3 | 3 |
| 5 | 3 | 3,5 |
| 6 | 4 | 4 |
| 7 | 4,5 | 5 |
| 8 | 5 | 6 |
| 10 | 6 | 7 |
| 12 | 7 | 8 |

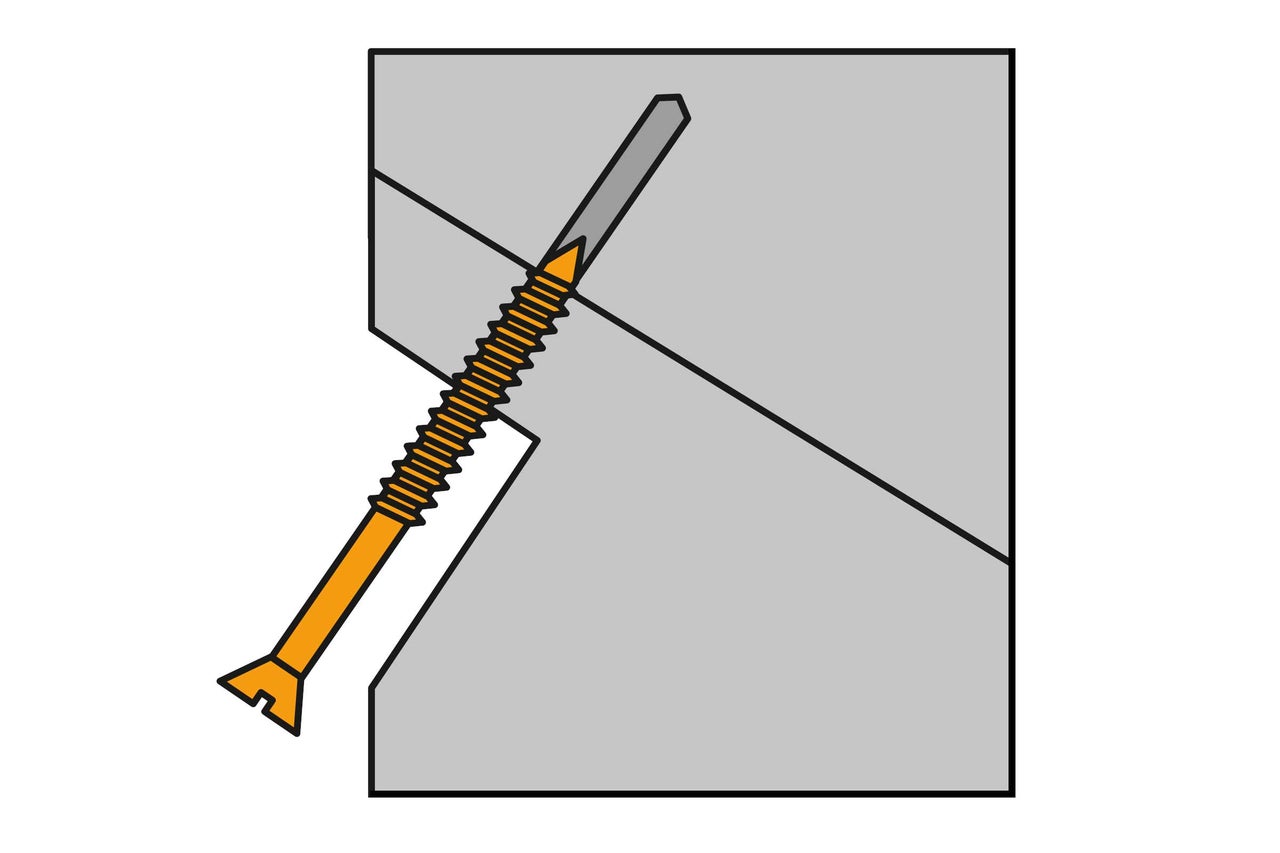

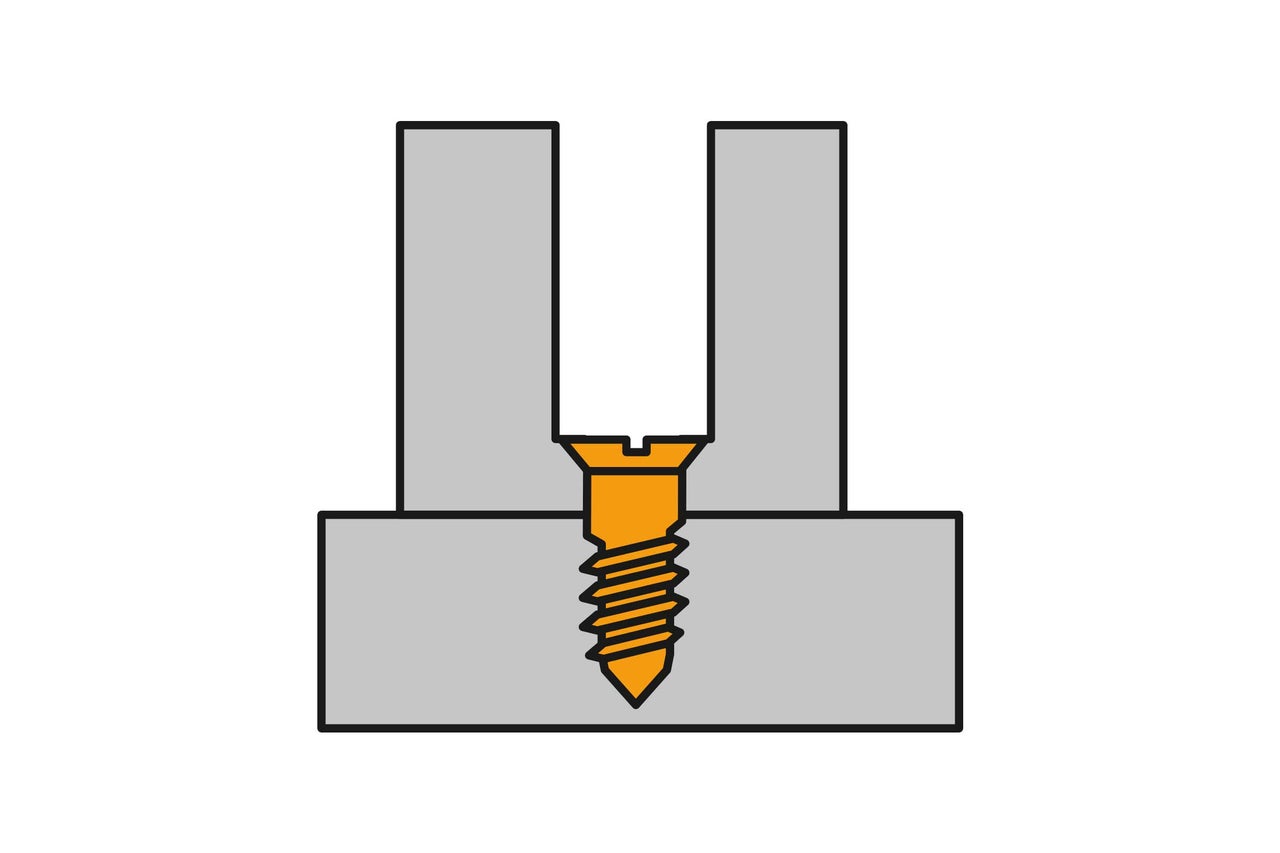

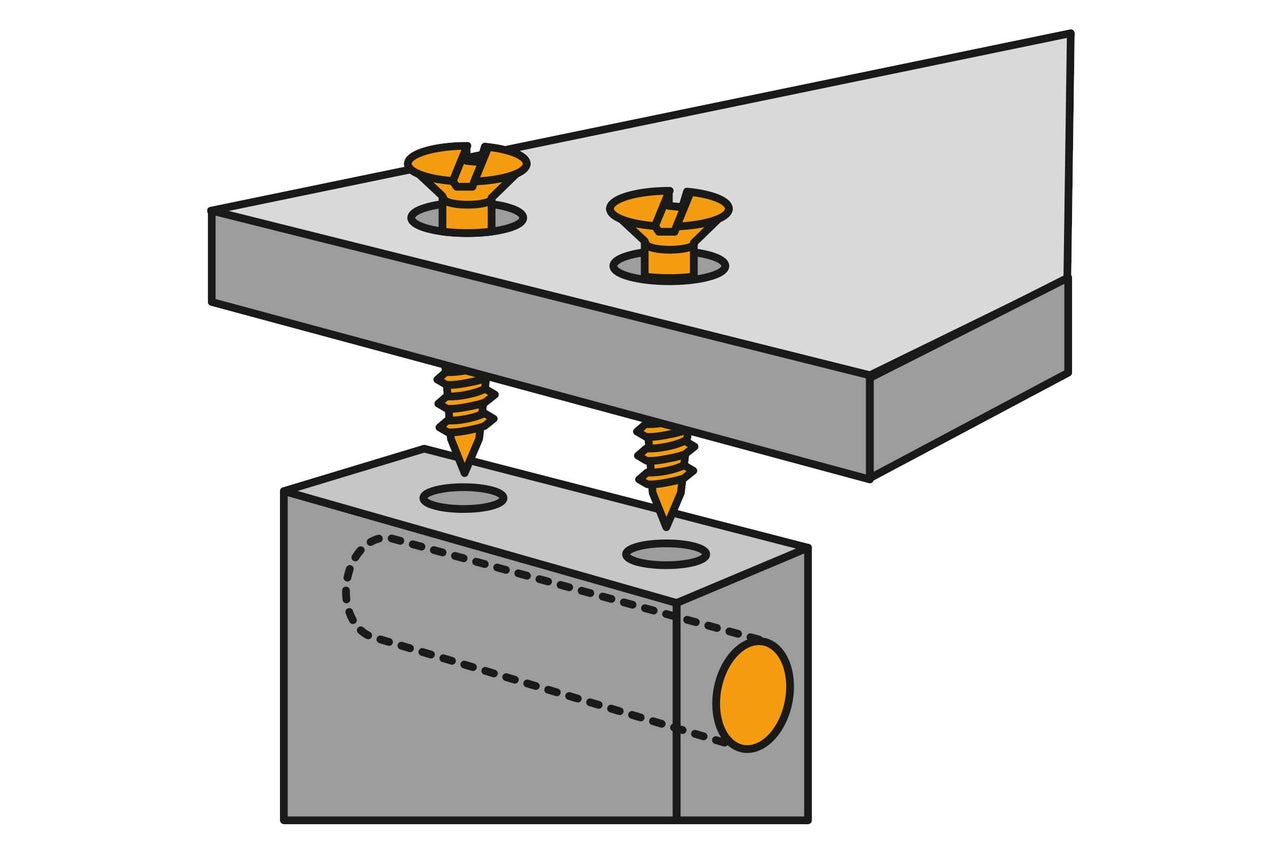

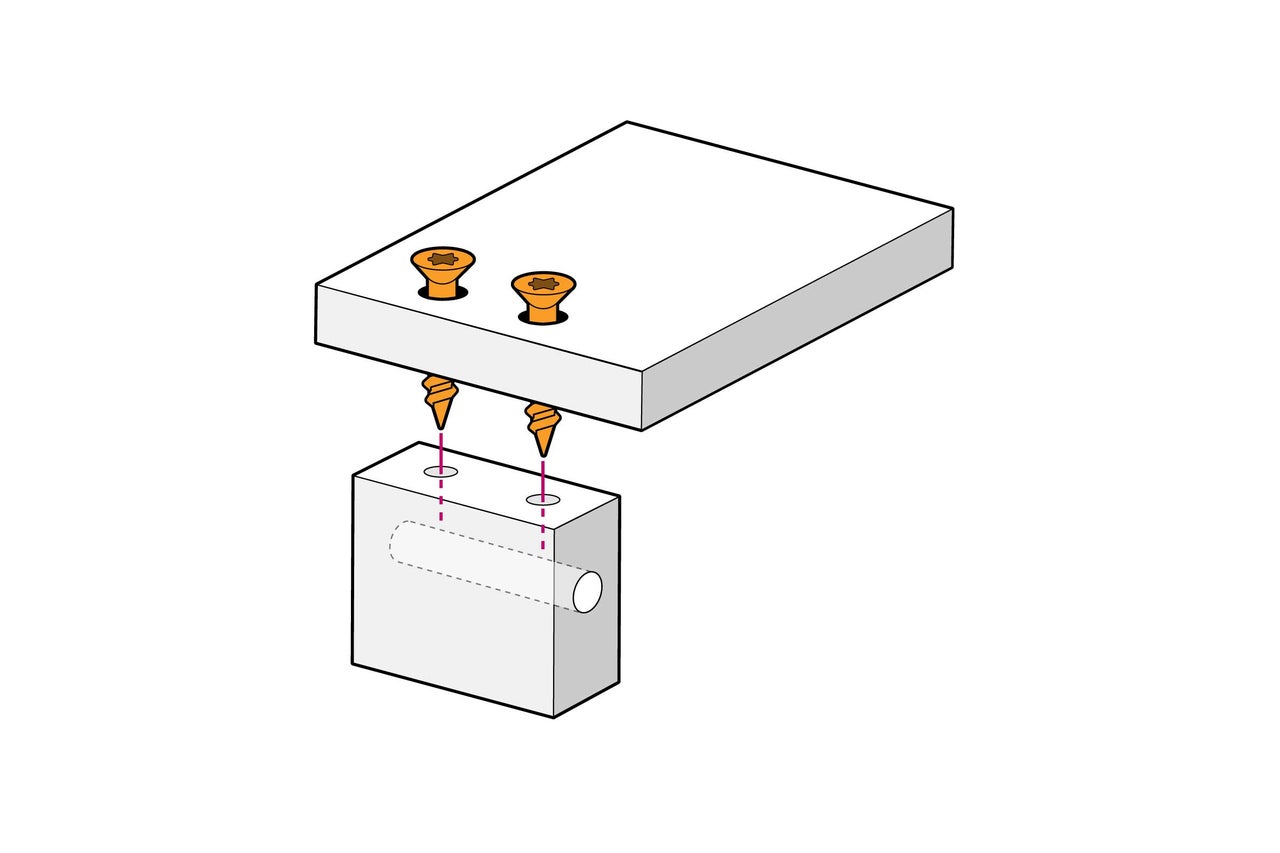

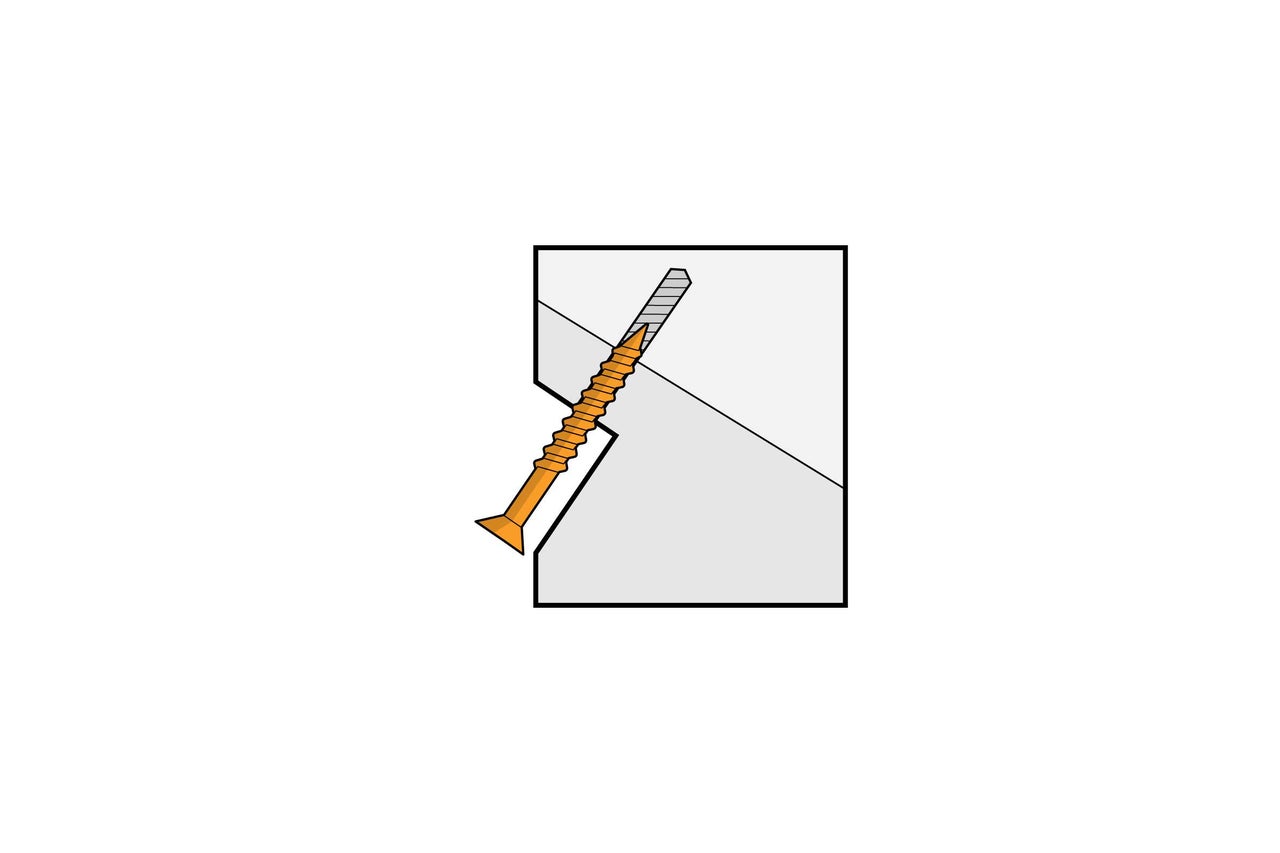

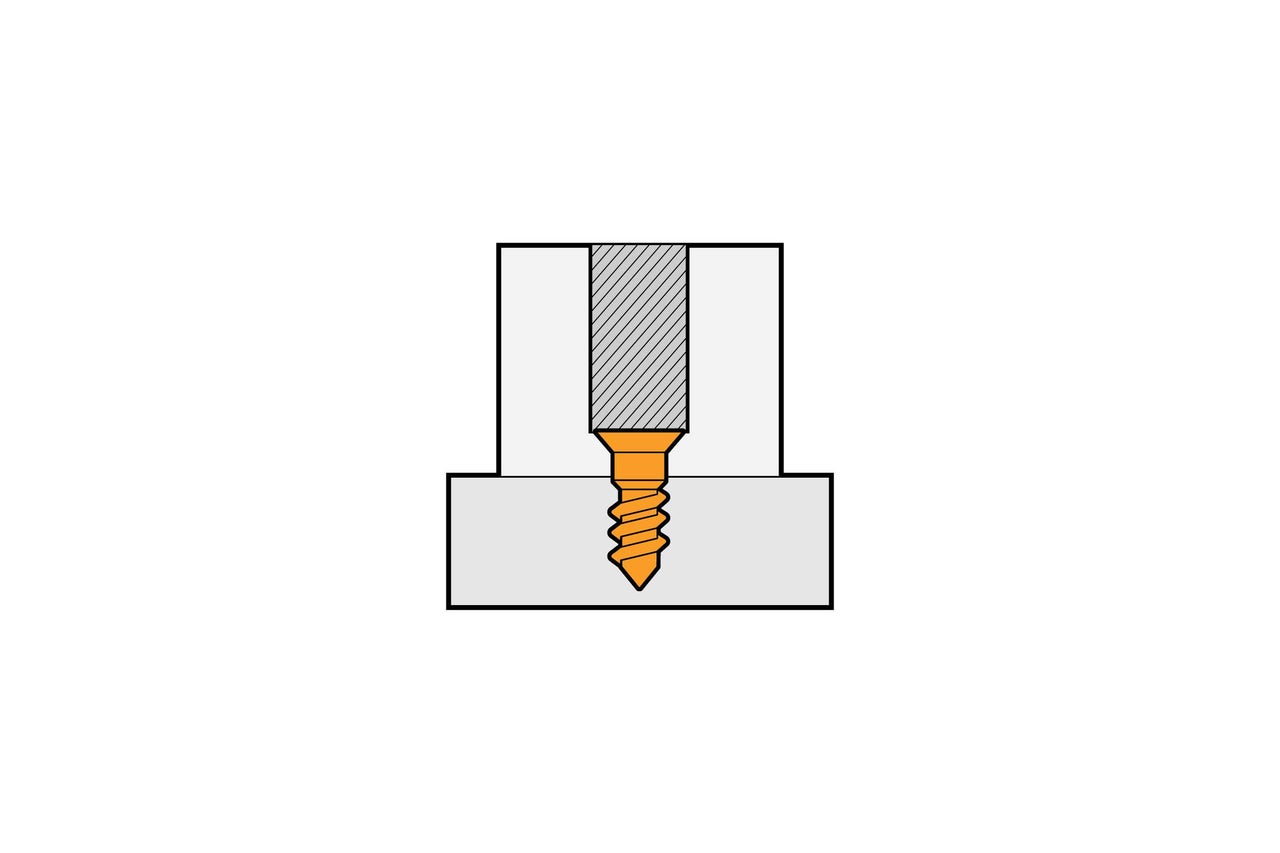

Verbindungen mit Holzschrauben - so geht's!
Mit Metallschrauben richtig verbinden

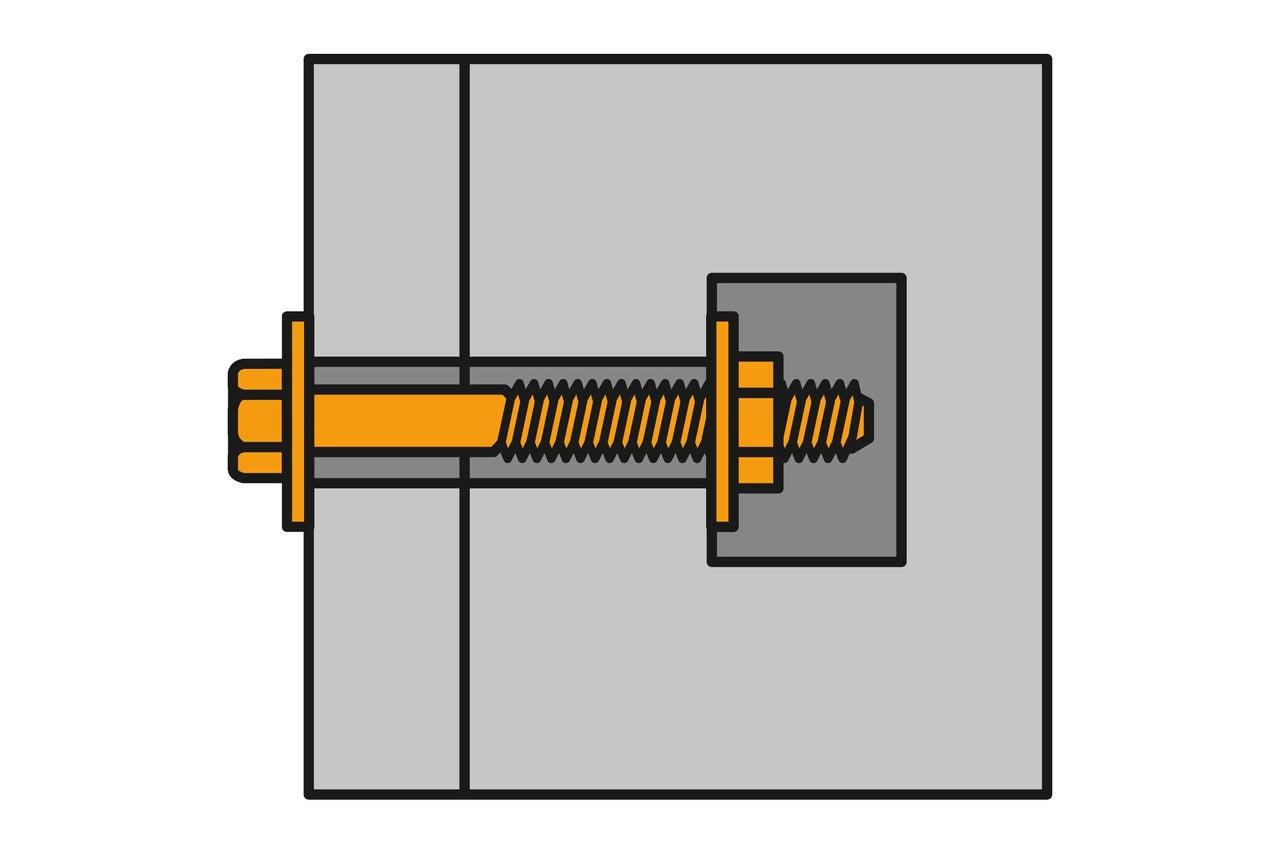

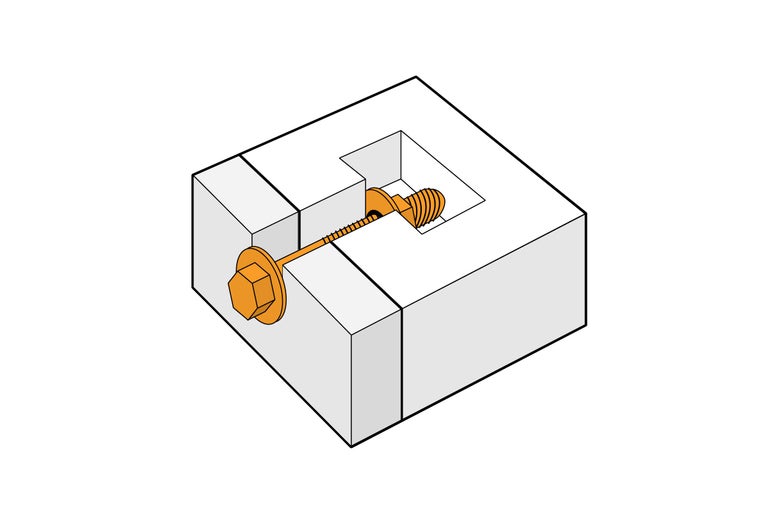

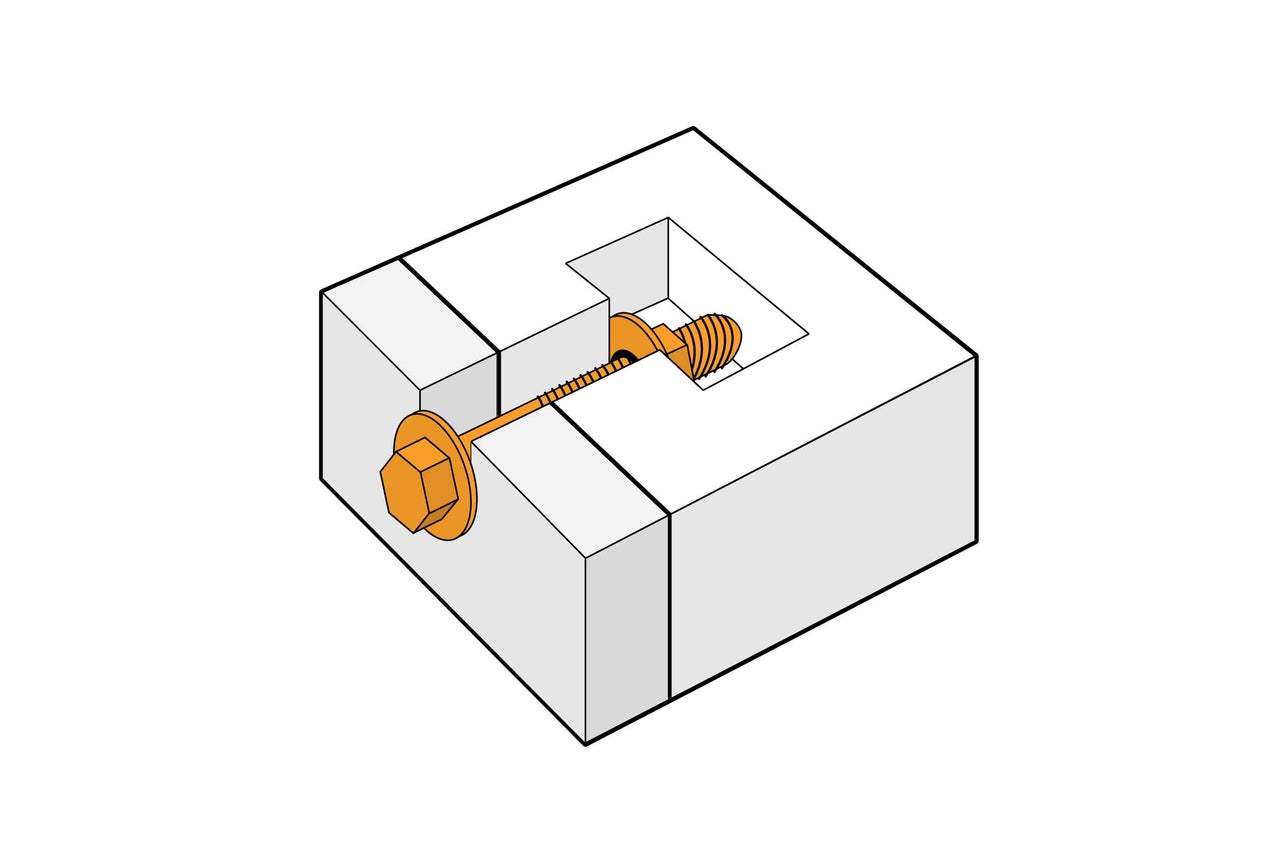

Stabile T-Verbindungen von Kanthölzern und Riegeln kannst Du gut mit Maschinenschrauben herstellen. Bohre im Gewindedurchmesser beide Teile auf. Die Bohrung sollte etwas länger als die Schraube sein. Stemme im Riegel eine Öffnung für die Mutter aus. Der Abstand zum Riegelende sollte mindestens 3 cm betragen.
Bei der Befestigung dann die Schraube an beiden Enden mit je einer Unterlegscheibe versehen und einsetzen. Die Schraube mit einem passenden Gabelschlüssel anziehen und die Mutter dabei mit einem zweiten Gabelschlüssel festhalten.
Tipp
Verwende für Verbindungen im Außenbereich am besten rostfreie Schrauben.

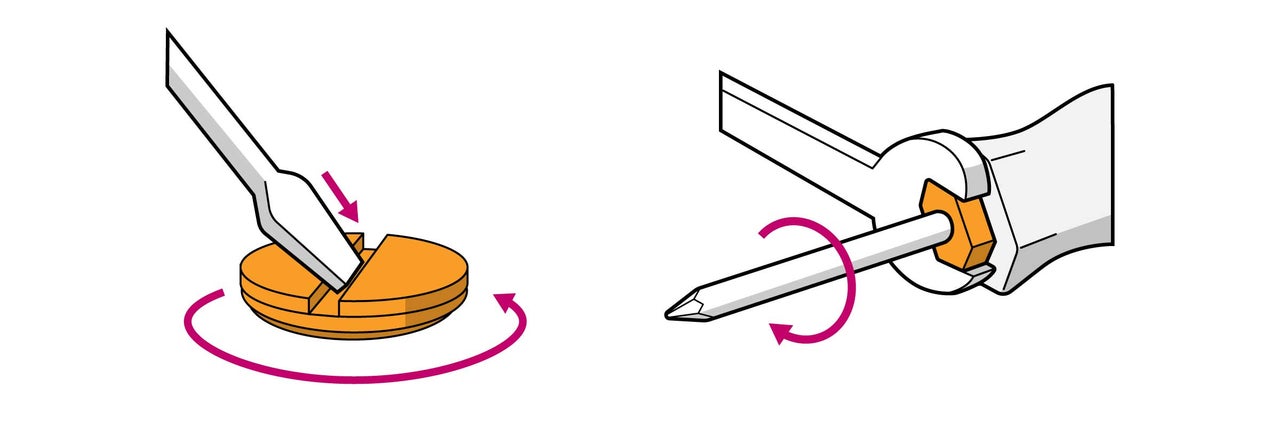

Festsitzende Schrauben lösen

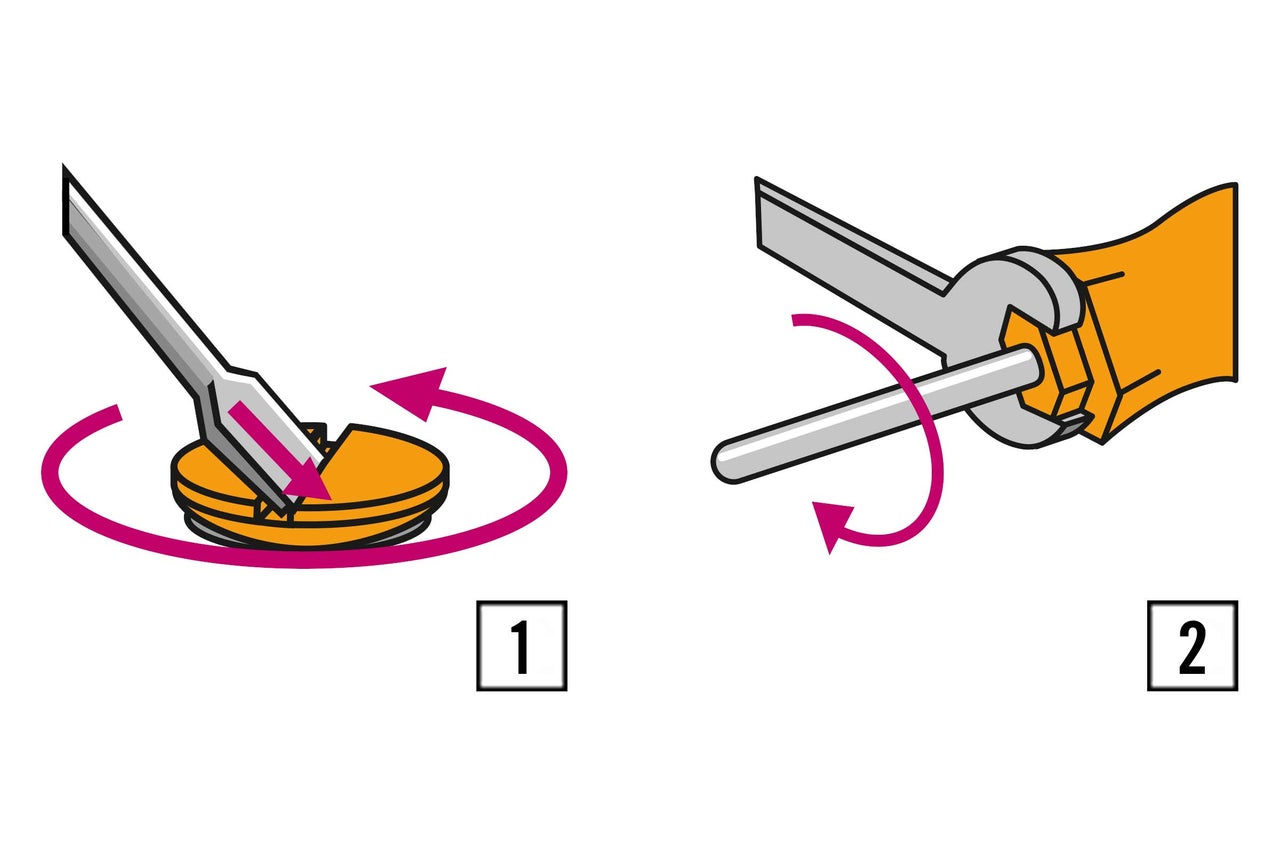

Willst Du besonders festsitzende Schrauben lösen, hilft ein Schraubendreher mit Sechskant. Mit einem angesetzten Schraubenschlüssel kannst Du dann mehr Kraft anwenden. (1)
Festsitzende Schlitzschrauben kannst Du mit einem schräg sitzenden Schraubendreher und leichten Hammerschlägen auf den Griff des Schraubendrehers lockern. (2)
Zertifizierungen und DIN von Schrauben
Die wichtigsten mechanischen Eigenschaften werden bei Schrauben aus Stahl durch eine zweistellige Zahlenkombination benannt – die Festigkeitsklasse.
Die Festigkeitsklasse 8.8 steht für
- Hohe Zugfestigkeit (800 N/mm²)
- Hohe Streckgrenze (640 N/mm²)
- Pflicht der Stempelung 8.8 auf dem Kopf
- Pflicht der Stempelung mit Herstellerkennzeichen
Gewindeschrauben nach DIN 84 verfügen über einen Zylinderkopf und ein metrisches ISO-Gewinde. Sie werden mit einem Schlitzschraubendreher eingedreht. Beim Kontern mit einer Mutter benötigst Du zudem einen Schraubenschlüssel. Man verwendet sie am häufigsten für leichte Verbindungen aus Metall, Kunststoff oder ähnlichen Werkstoffen.
DIN 84
Holzschrauben nach DIN 95 haben einen Linsensenkkopf mit Schlitzantrieb oder einem I-Stern. Sie werden für alle leichten Befestigungen in verschiedenen Holzsorten verwendet. Durch die spezielle Kopfform sind diese Schrauben i.d.R. sichtbar.
DIN 95
DIN 96-Holzschrauben sind mit einem Halbrundkopf und einem Schlitzantrieb versehen. Sie finden überall dort Anwendung, wo der Kopf der Schraube einen entsprechenden Anpressdruck erfüllen muss. Auch diese Schrauben(-köpfe) bleiben in der Regel sichtbar.
DIN 96
DIN 571-Sechskantholzschrauben sind Holzschrauben mit einem Sechskantkopf, der mittels eines Schraubenschlüssels oder eines Steckschlüsselsatz (Knarre) angezogen werden. Diese Schrauben werden für alle schweren Verbindungen in Holz verwendet. In Verbindung mit dem entsprechenden Dübel können sie auch in Beton oder Stein verwendet werden. Die DIN 571 werden auch als „Schlüsselschrauben“ bezeichnet.
DIN 571
DIN 603-Flachrundkopfschrauben mit Vierkantansatz unter Kopf und Mutter. Besser bekannt sind diese Schrauben als „Schlossschrauben“. Der Flachrundkopf schützt vor einer Demontage. Daher wurden diese Schrauben früher gerne zur Befestigung von Türschlössern verwendet. Heute dient der Kopf vorwiegend zur Vermeidung von Verletzungen. Die Schraube findet überall dort Verwendung, wo zwei Holzelemente in der Durchsteckmontage miteinander verbunden werden sollen (z.B. Pfosten, Balken etc.). Die mitgelieferte Mutter wird zum Kontern benutzt. Der unter dem Kopf sitzende Vierkant verhindert das Mitdrehen der Schraube.
Verwende zudem entsprechende Unterlegscheiben, um den Anpressdruck zu erhöhen und zudem den Werkstoff vor Beschädigungen zu schützen.
DIN 603
Die DIN 931-Sechskantstahlschraube wird oftmals fälschlich als „Maschinenschraube“ bezeichnet. Der Unterschied zur Maschinenschraube ist allerdings die Festigkeitsklasse 8.8, die eine hohe Zugfestigkeit und Streckgrenze garantiert. Sie kann in allen vorgeformten metrischen ISO-Gewinde oder im Durchsteckverfahren verwendet werden. Durch ihre hohe Festigkeit wird sie meistens mit einer Steckschlüsselgarnitur oder auch mit einem Sechskantschlüssel angezogen. DIN 931-Schrauben verfügen grundsätzlich über ein Teilgewinde und einen Sechskantkopf.
DIN 931
DIN 933-Stahlschrauben sind identisch mit den DIN 931-Schrauben. Der einzige Unterschied hierbei ist, dass sie grundsätzlich über ein Vollgewinde verfügen und daher meistens in ein vorhandenes Gegengewinde verschraubt werden.
DIN 933
DIN 963-Gewindeschrauben sind Schrauben mit einem metrischen ISO-Gewinde und einem Senkkopf und verfügen über einen einfachen Schlitzantrieb. Der Senkkopf ermöglicht das bündige Versenken im Werkstoff (meist Profile, dünne Bleche, Metalle etc.).
DIN 963
DIN 965-Gewindeschrauben sind nahezu identisch mit den DIN 963-Schrauben. Durch den Kreuzschlitz als Antrieb ist hier aber auch eine maschinelle Verarbeitung möglich und sie finden so auch in der industriellen Massenfertigung Anwendung.
DIN 965
Das markante Merkmal der DIN 912-Schrauben ist der Zylinderkopf, in den meistens ein Innensechskant eingearbeitet ist. Diese Schraube verfügt über ein metrisches ISO-Gewinde in Voll- und Teilgewinde-Ausführung. Sie werden immer dort eingesetzt, wo z.B. eine Außensechskantschraube aufgrund des hohen Platzbedarfs des Werkzeuges nicht verarbeitet werden kann. Schlecht und schwierig zugängliche Stellen (z.B. in Motoren, Maschinen) sind der ideale Einsatzort.
DIN 912
DIN 7504-Bohrschrauben verfügen über ein Blechgewinde, welches sich sein benötigtes Gegengewinde selbstständig formt, quetscht oder schneidet. Die Kopfformen sind so vielseitig wie die Antriebsarten. Bei HORNBACH findest Du diese in den Ausführungen mit Senkkopf und Kreuzschlitz oder als Sechskantkopf. Überall, wo man eine stabile Verbindung von Blechen und Profilen erreichen möchte, sind diese Schrauben idealerweise zu verwenden.
DIN 7504
Die wichtigsten Fragen zu Schrauben
Schrauben gibt's aus:
- Stahl ist das Standardmaterial für normale Beanspruchung. Schrauben aus Stahl werden meistens oberflächenbehandelt. Die am häufigsten verwendeten Oberflächenveredelungen sind die galvanische Verzinkung oder das Gelbchromatieren. Sie kommen überwiegend im Innenbereich zum Einsatz.
- Edelstahlschrauben und Muttern sind absolut rostfrei und werden überwiegend im Außenbereich eingesetzt. Man unterscheidet hierbei in Edelstahl A2 und Edelstahl A4. Bei beiden Sorten handelt es sich um eine Chrom-Nickel-Legierung.
- Messing ist eine nicht rostende Kupfer-Zink-Legierung. Schrauben aus diesem Material gibt es blank oder galvanisch veredelt (vernickelt oder verchromt). Zum Einsatz kommen Messingschrauben im Sanitär-, Innen- und Außenbereich.
Aus welchem Material sind Schrauben gemacht?
Um Schrauben verarbeiten zu können, verfügen sie über verschiedene Antriebsarten. Diese Passform sorgt in Verbindung mit dem passenden Werkzeug dafür, dass die Kraft vom Werkzeug auf die Schraube übertragen werden kann. Wenn das Werkzeug formschlüssig in die Schraube passt, wird die Schraube kaum abgenutzt – sie lässt sich daher auch wiederverwenden.

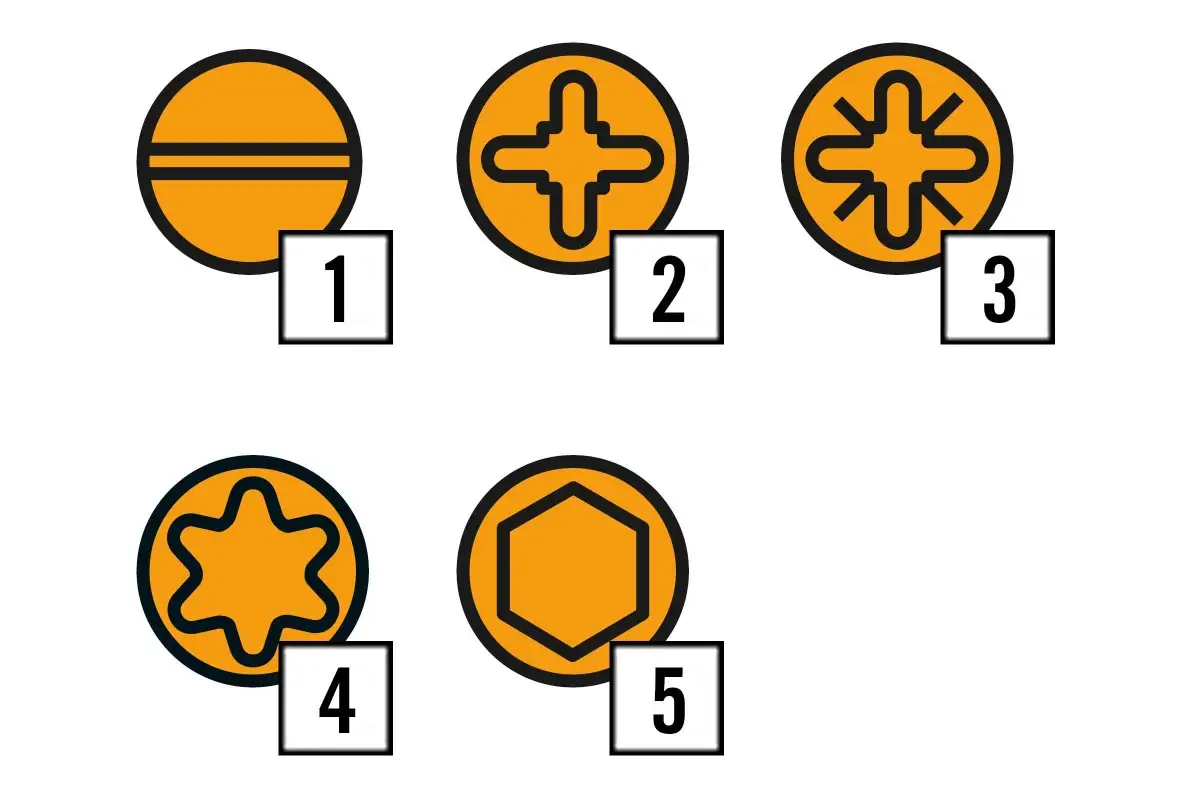

Der einfache Schraubenschlitz (1) wurde inzwischen durch weitere Antriebformen ergänzt. Zuerst hat sich die Schraube mit Kreuzschlitz verbreitet. Sie erlaubte erstmals eine rationelle Verschraubung mit elektrischen Schraubern, ohne dass das entsprechende Bit (Schraubereinsatz) samt Werkzeug abrutscht. Weitere Verbesserungen brachten Phillips- (2), Pozidriv- (3) und i-Stern bzw. Torx- (4) Schrauben. Bei Maschinenschrauben ist auch der Innensechskant (5) verbreitet.
Was ist der Schraubenantrieb?
Je nachdem für welchen Einsatz die Schraube benötigt wird, gibt es unterschiedliche Formen von Schraubenköpfen.
Senkkopfschrauben sind besonders geeignet, wenn Verletzungen vermieden werden sollen – der Kopf verschwindet im Holz bzw. ist vollkommen plan. Zylinderkopfschrauben haben einen komplett runden Kopf und kommen meistens im metallverarbeitenden Gewerbe und Elektrohandwerk zum Einsatz. Rundkopf-Schrauben (oder auch Pan-Head Schrauben) werden dort verwendet wo der Untergrund nicht eingedrückt werden darf. Das bedeutet, der Schraubenkopf gräbt sich nicht in das Material sondern liegt oben auf. Der Trompetenkopf bewährt sich vor allem bei Gipskartonplatten. Die besondere Form des Schraubkopfes bewirkt, dass die Platten nicht vom Kopf eingedrückt werden, sondern dieser auf den Platten aufliegt.

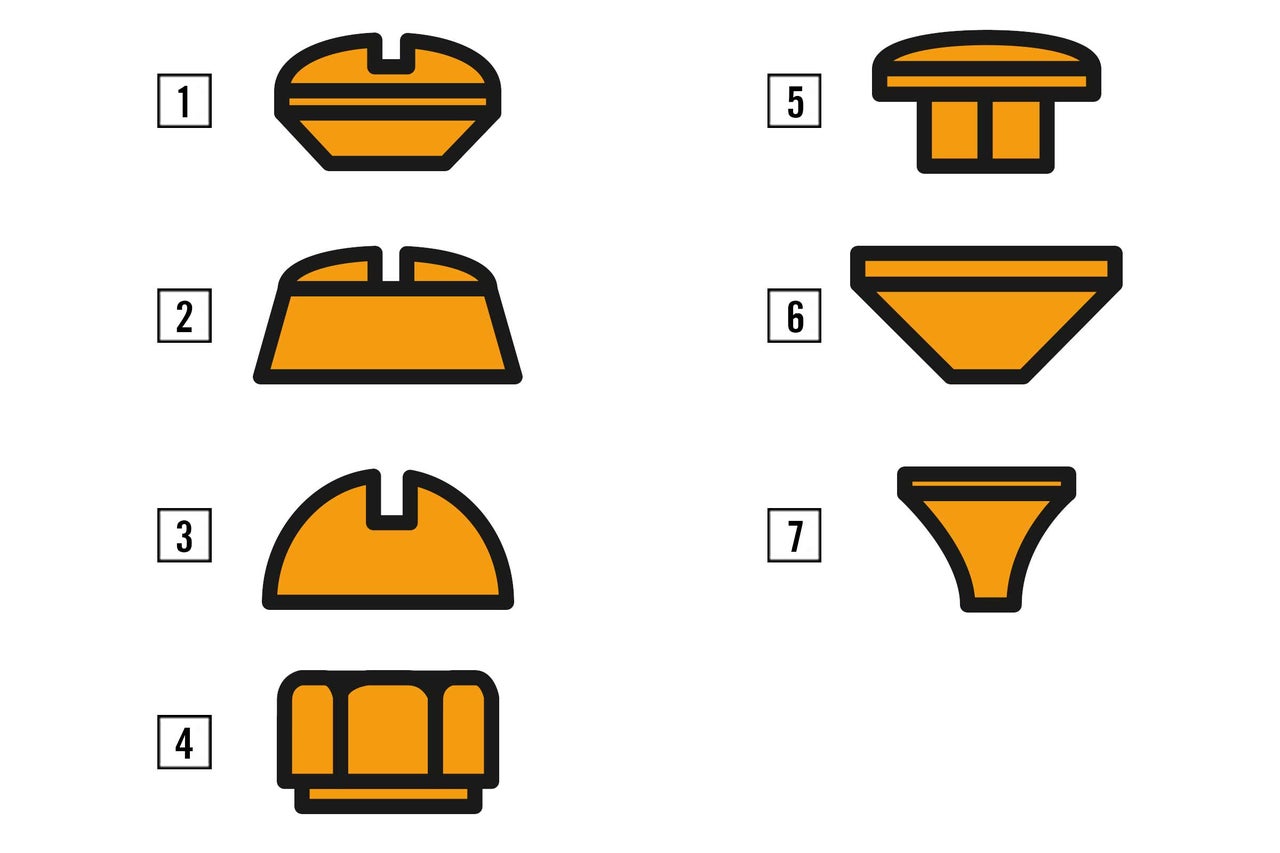

So sieht's aus: Linsenkopf (1), Rundkopf (2), Halbrundkopf (3), Sechskantkopf (4), Flachrundkopf (5), Senkkopf (6) und Trompetenkopf (7).
Wieso gibt es unterschiedliche Schraubenköpfe?
Das sind die drei Arten von Schraubengewinden
- Metrische ISO-Gewinde benötigen ein vorgeformtes Gegengewinde oder ein Mutter zum Kontern der Befestigung.
- Holzgewinde schneiden sich in der Regel ihr Gegengewinde selbst und entwickeln dadurch ihre hohen Auszugswiderstände.
- Blechschraubengewinde formen oder schneiden sich ihr benötigtes Gegengewinde ebenfalls eigenständig.
Welche Unterschiede gibt es beim Schraubengewinde?

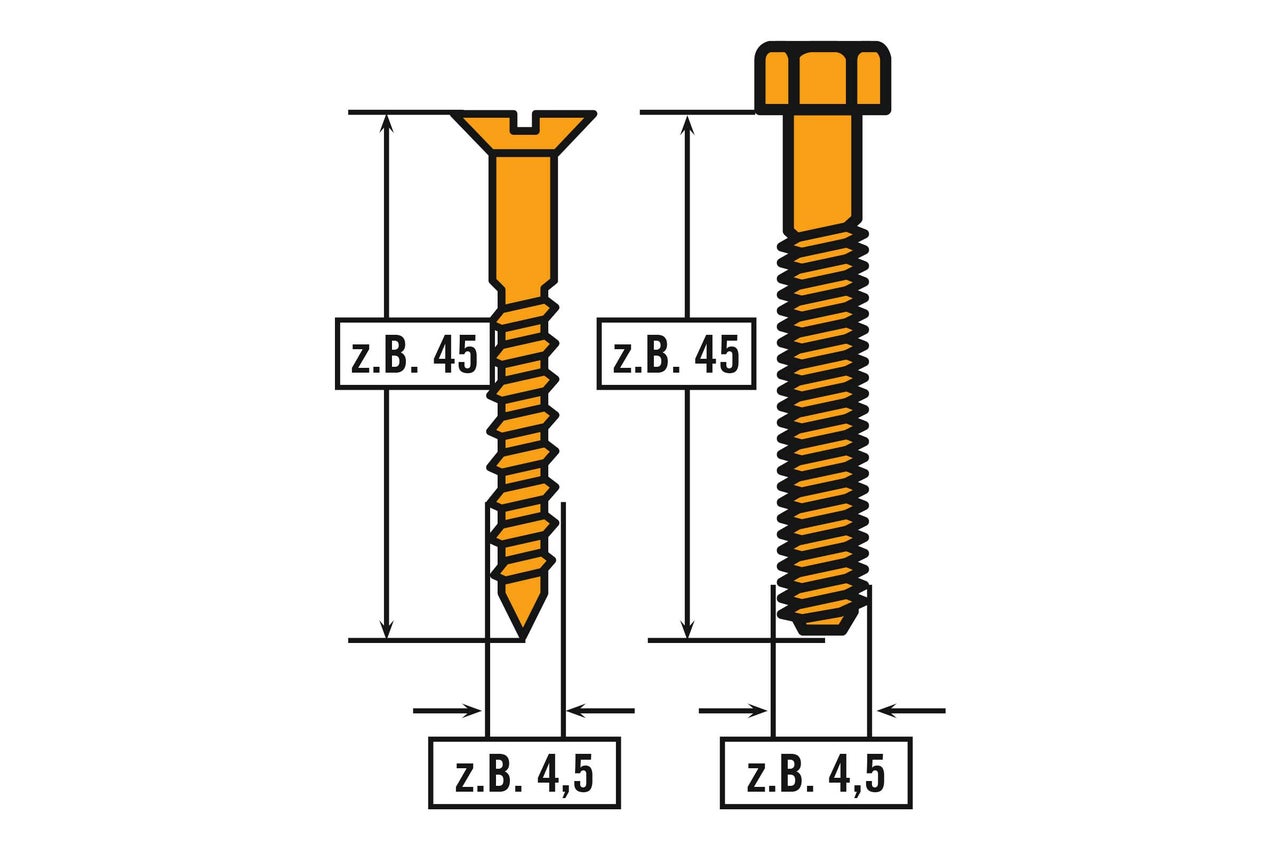

Schraubenabmessungen sind leicht nachvollziehbar geregelt. Es werden immer zwei Maße in mm angegeben.
Zum Beispiel 4,5 x 45 – das bedeutet, dass die Schraube einen Durchmesser von 4,5 mm hat und 45 mm lang ist.
Die Schraubenlänge bezieht sich immer auf die Länge von der Gewindespitze bis zur Oberkante des Kopfes und zwar so, wie er normalerweise im Werkstück sitzt.
Was muss man bei der Schraubenbemaßung beachten?

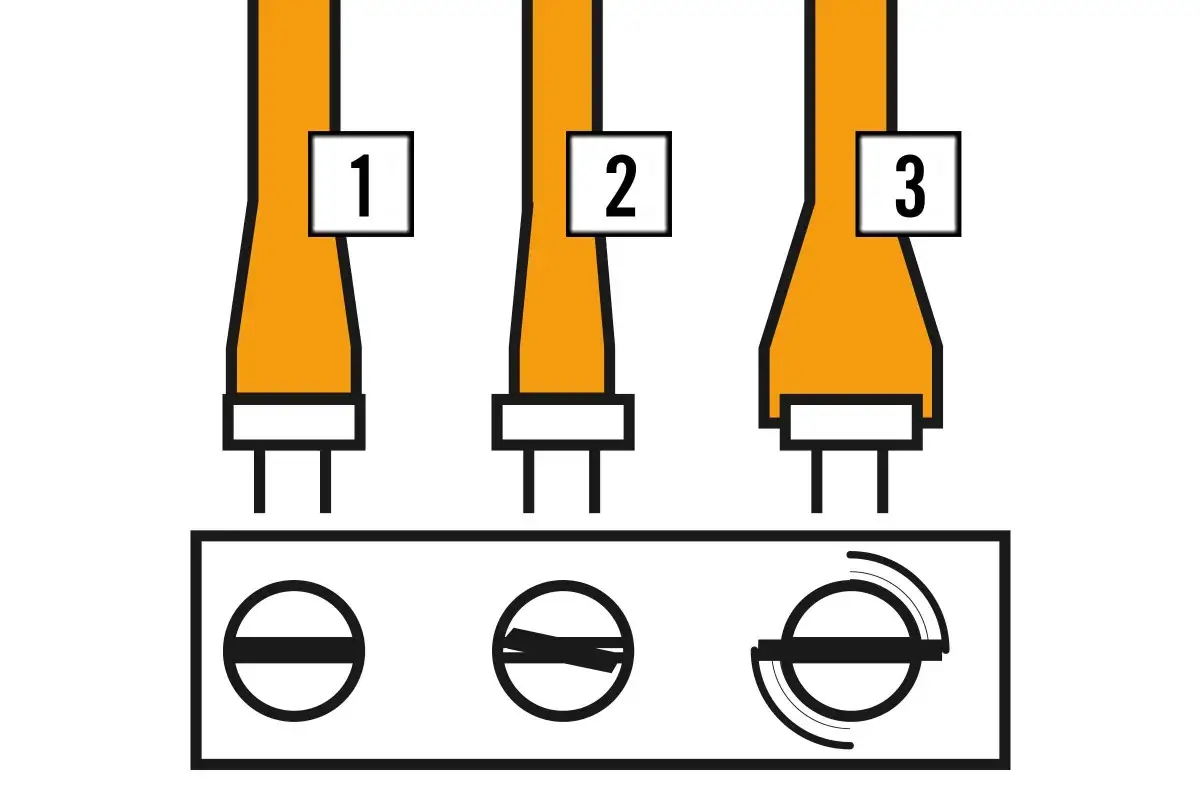

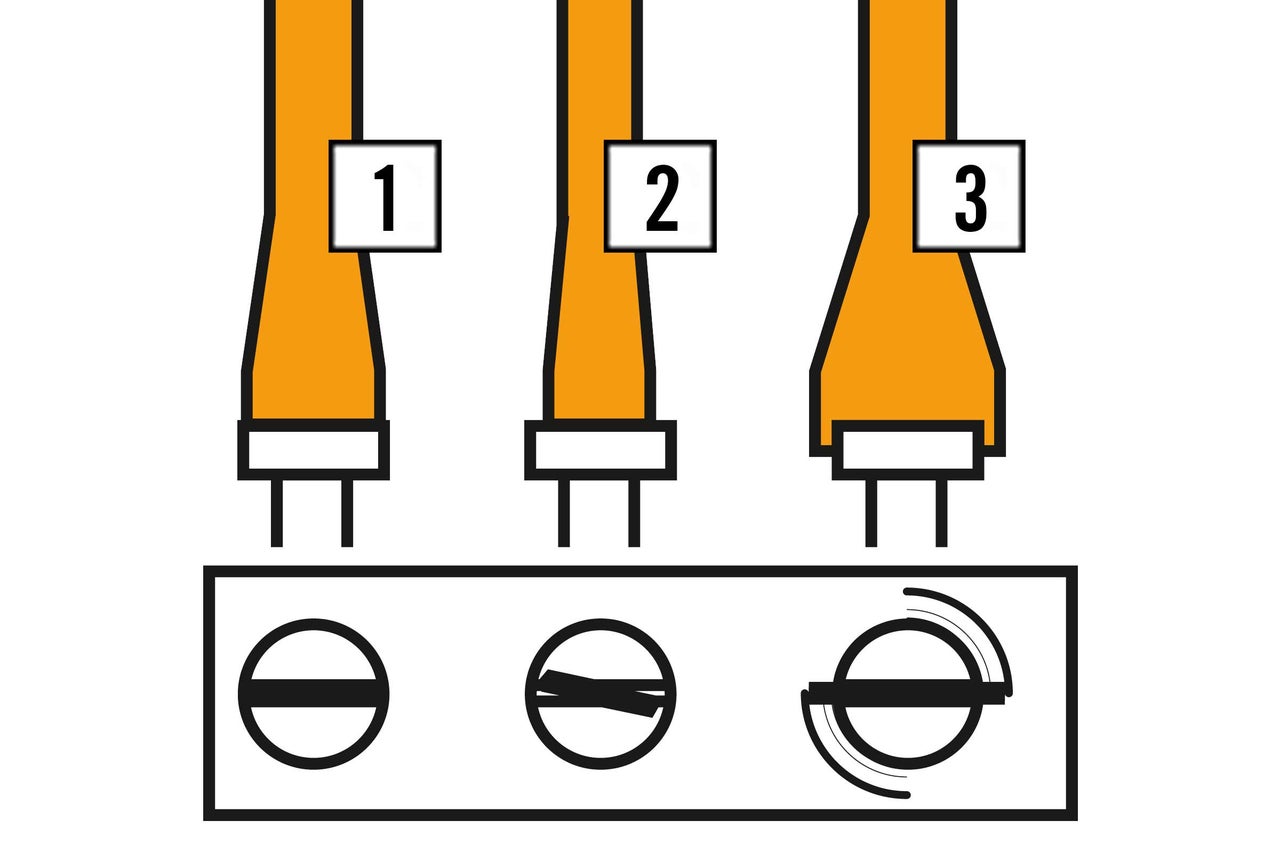

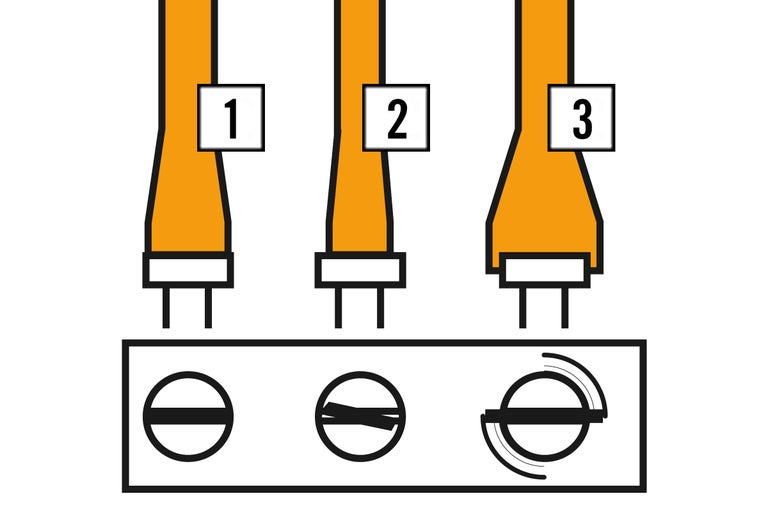

Wähle den Schraubendreher immer passend zur Größe des Schraubenkopfes (1).
Ein zu kleiner Schraubendreher (2) beschädigt den Schraubenschlitz und erschwert das Drehen der Schraube.
Ein zu großer Schraubendreher (3) beschädigt das Werkstück.
Wie wählt man den richtigen Schraubendreher?

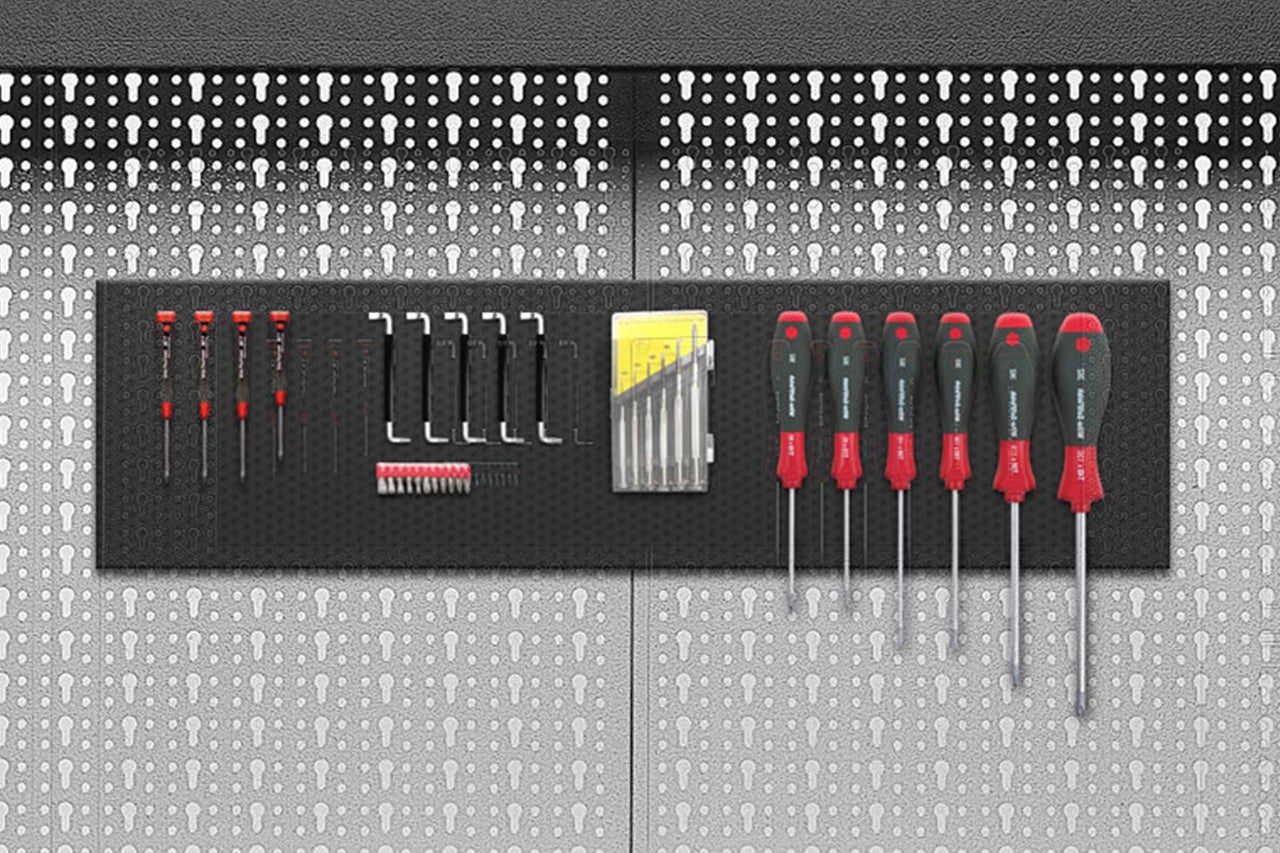

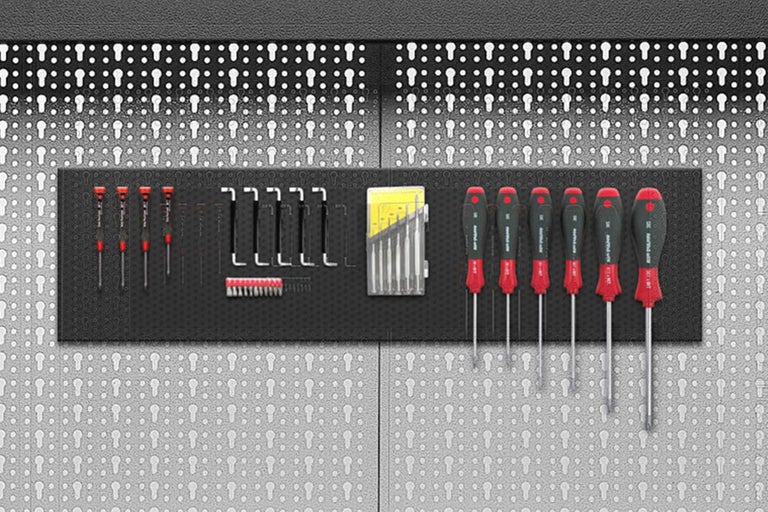

Schraubenzieherarten
Schraubenzieher dienen dem Schrauben, Festziehen und Lösen von Schrauben mit bestimmten Schraubköpfen. Ob Kreuzschlitz, Vielzahn, Sechskant oder andere Ausführungen – für jede Schraube haben wir den passenden Schraubenzieher – auch in unserem Sortiment.
Schlitzschraubenzieher (SL)
für Längs- oder Flachschlitzschrauben
Kreuzschlitzschraubenzieher (SL)
z. B. Phililips- (PH) oder Pozidirv- (PZ) -Kreuzschlitz für spezielle Kreuzschlitzschrauben

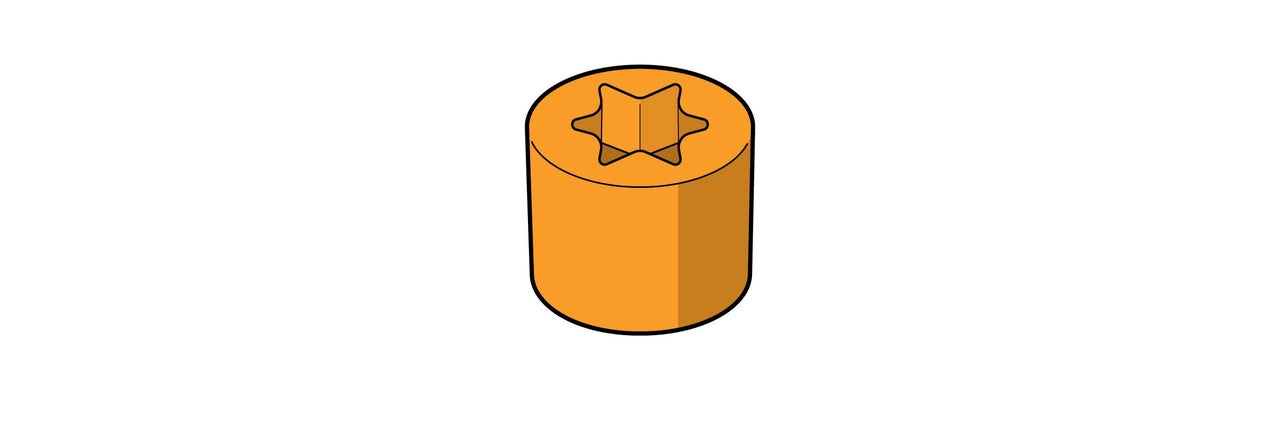

Torx-Schraubenzieher (TX)
haben die Form eines sechsstrahligen Sterns
Innenvielzahnschraubenzieher (XZN)
für Vielzahnschrauben
Sechskantschraubenzieher
für Innen- oder auch Außensechskantköpfe
Schraubenzieher mit Funktion
Clevere Helfer für den Heimwerkeralltag!
Folgende Funktionen gibt’s optional bei Schraubenziehern oben drauf:
Isolierung
Um die Gefahr eines Stromschlags einzudämmen, gibt es isolierte Schraubenzieher. Vor allem bei elektrischen Installationen solltest Du einen Schraubenzieher einsetzen, der für das Arbeiten unter Spannung zugelassen ist!
Magnetische Klinge
Einfach praktisch! Manche Schraubenzieher verfügen über eine magnetische Klinge. So werden Schraubköpfe leichter am Werkzeug gehalten und nerviges Herunterfallen loser Schrauben vermieden.

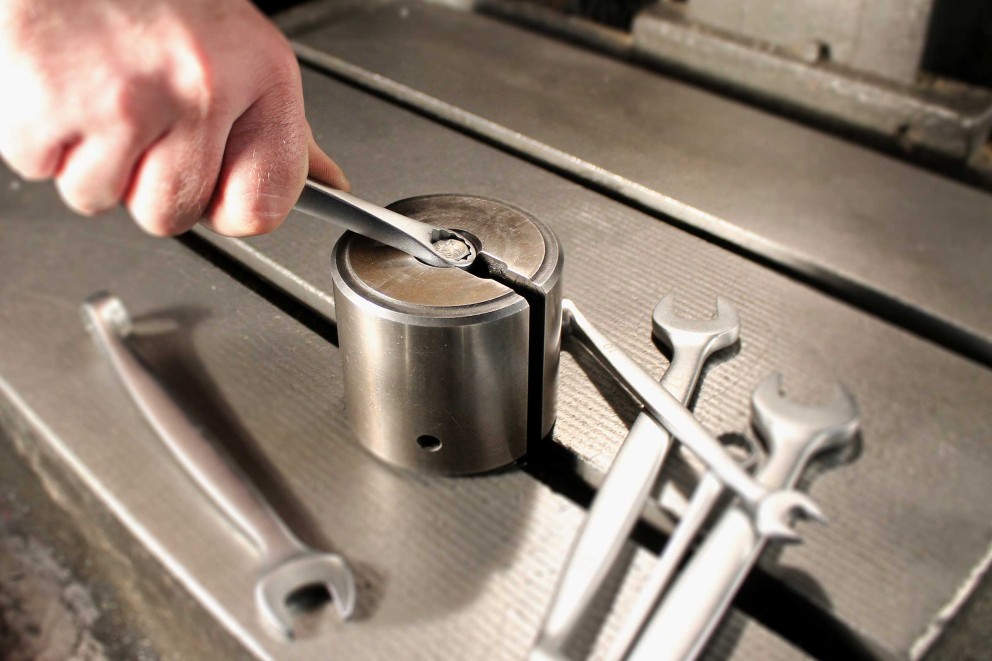

Schrauben- und Steckschlüssel
Wer hat schon gerne eine Schraube locker? Du nicht! Musst Du auch nicht, denn mit den passenden Schraubenschlüsseln und Steckschlüsseln lassen sich Schrauben und Muttern richtig fest ziehen und im Zweifel natürlich auch wieder lösen. Wir wollen, dass Du immer den richtigen Schlüssel in der Hand hast und Dir die Arbeit so leicht wie möglich fällt. Los geht's!
Schlüsselweiten von Schrauben- und Steckschlüsseln
Um eine Schraube oder Mutter zu verschrauben, festzuziehen oder zu lösen, musst Du deren Größe kennen; denn nur dann weisst Du, welchen Schrauben- oder Steckschlüssel Du verwenden musst. Dieses Maß findest Du auch als Zahl aufgeprägt auf den Schraubenschlüsseln und Steckschlüsseln.
Die Schlüsselweite ist der Abstand zwischen den zwei gegenüberliegenden Sechskantfläche. Bei der Torx-Schraube bezieht sich die Durchmesseangabe auf den Abstand zwischen den zwei gegenüberliegenden Spitzen des Sterns:

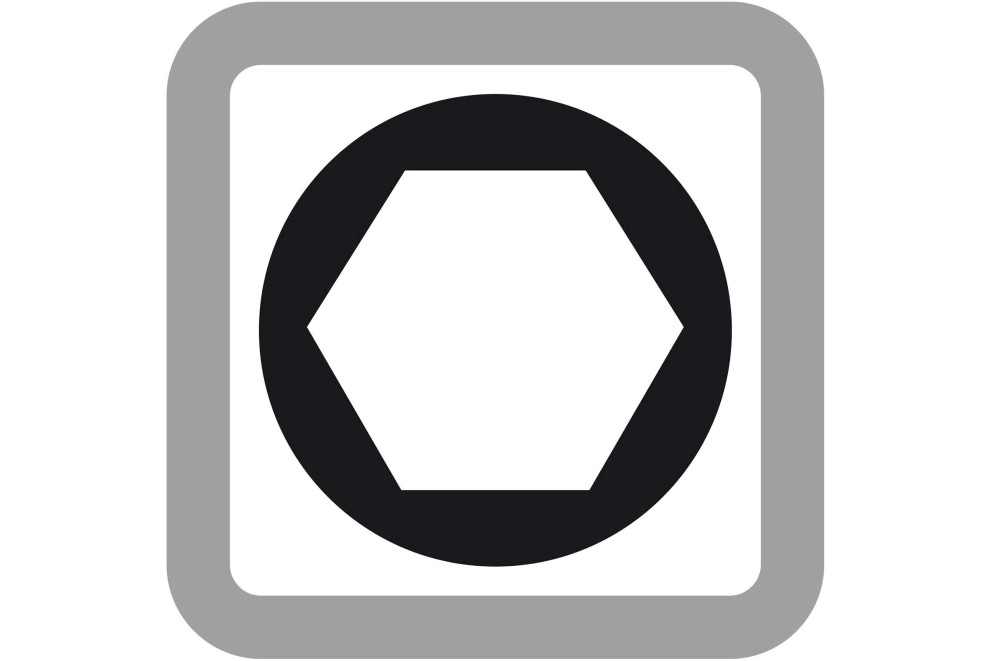

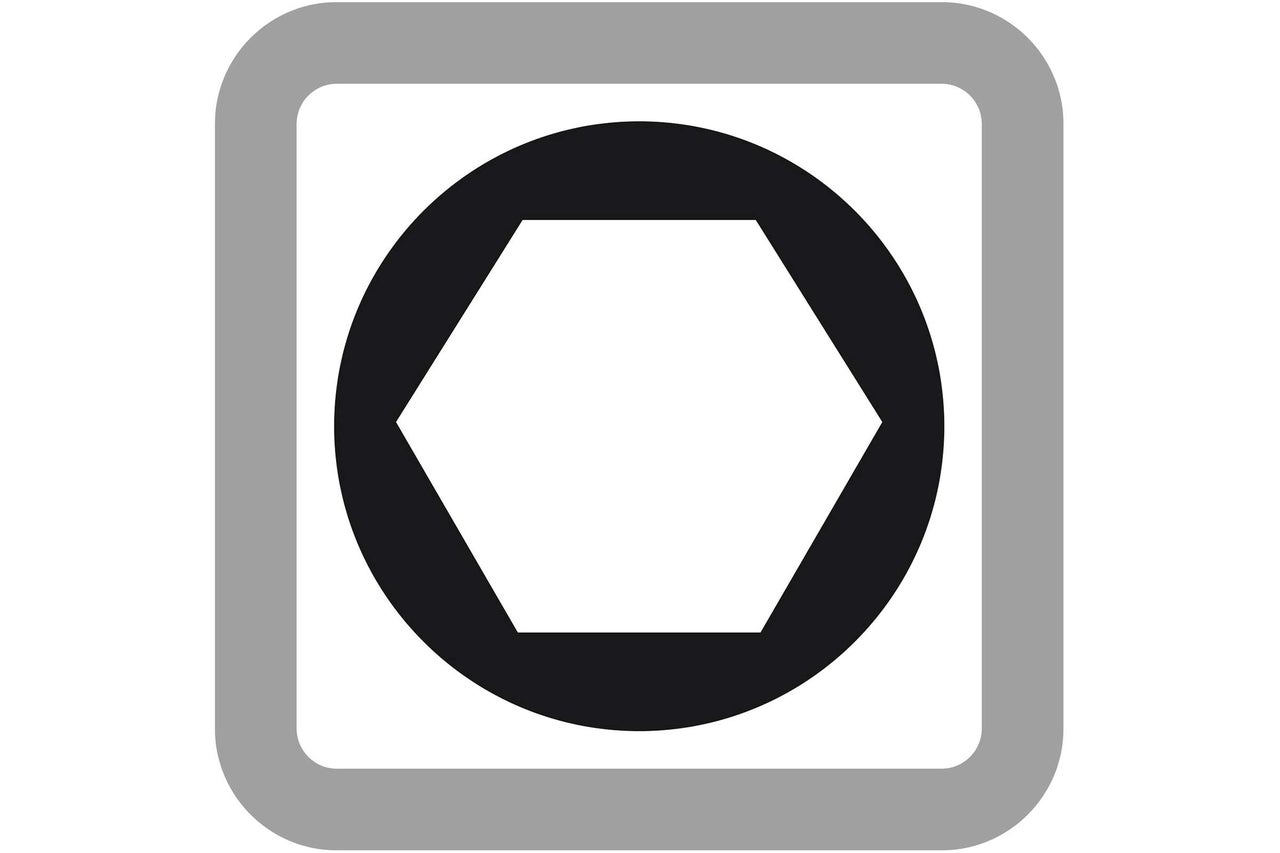

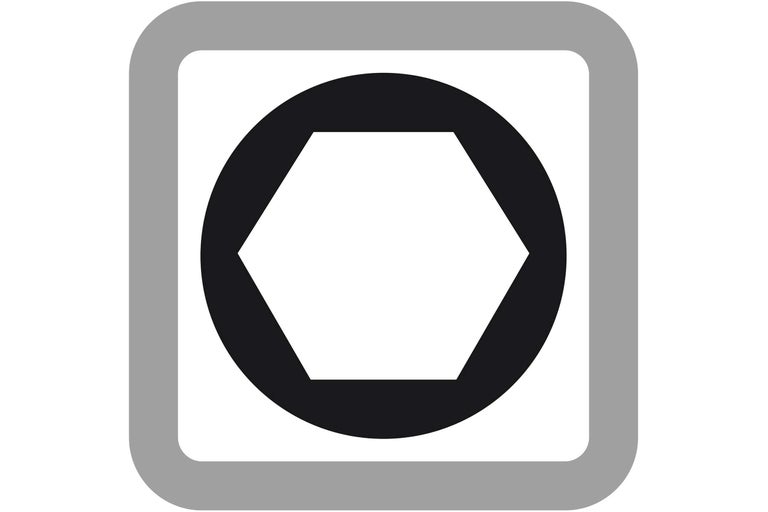

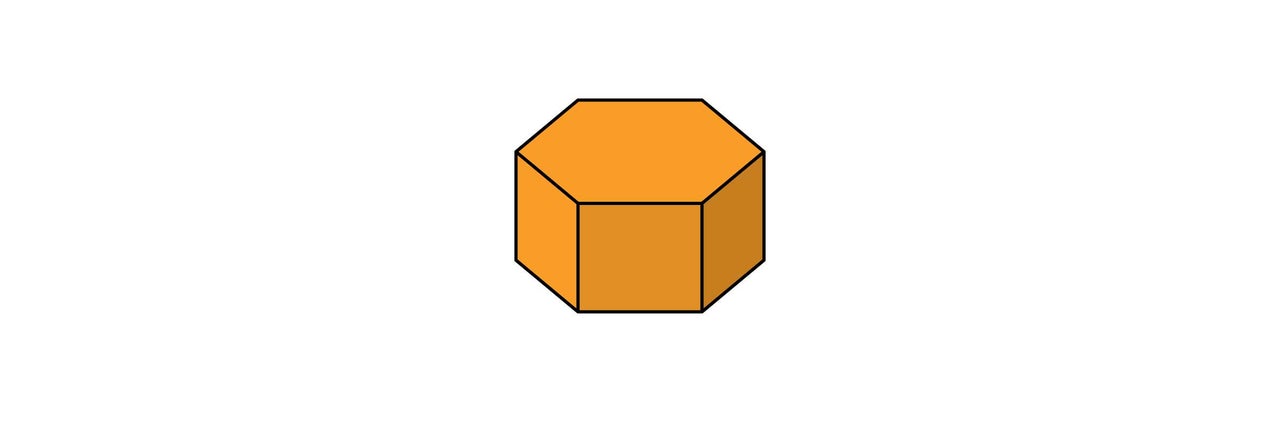

Schlüsselweiten für Außensechskant
Welche Schlüsselweite Du für welche Außensechskantschraube benötigst, erfährst Du in der Übersicht:

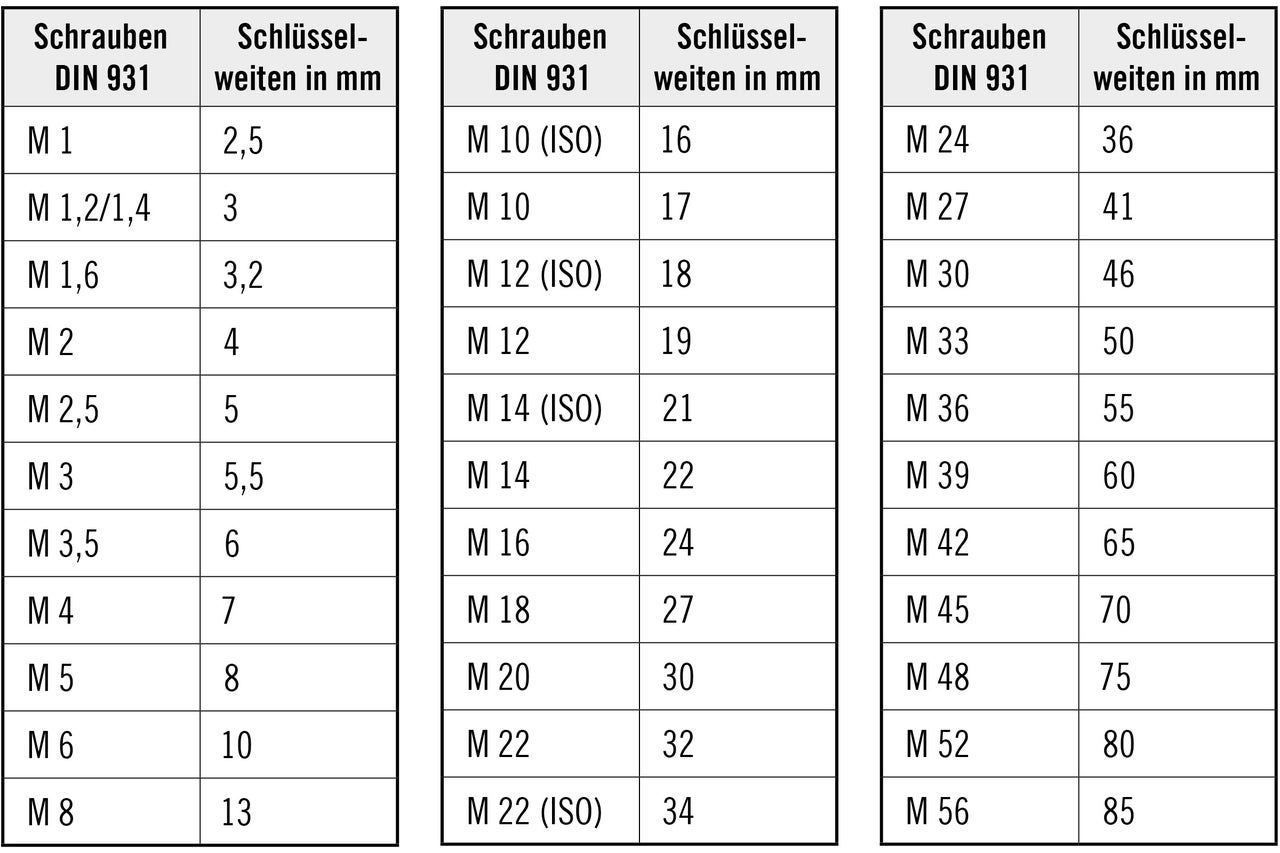

Übersicht: Schlüsselweiten für Außensechskant

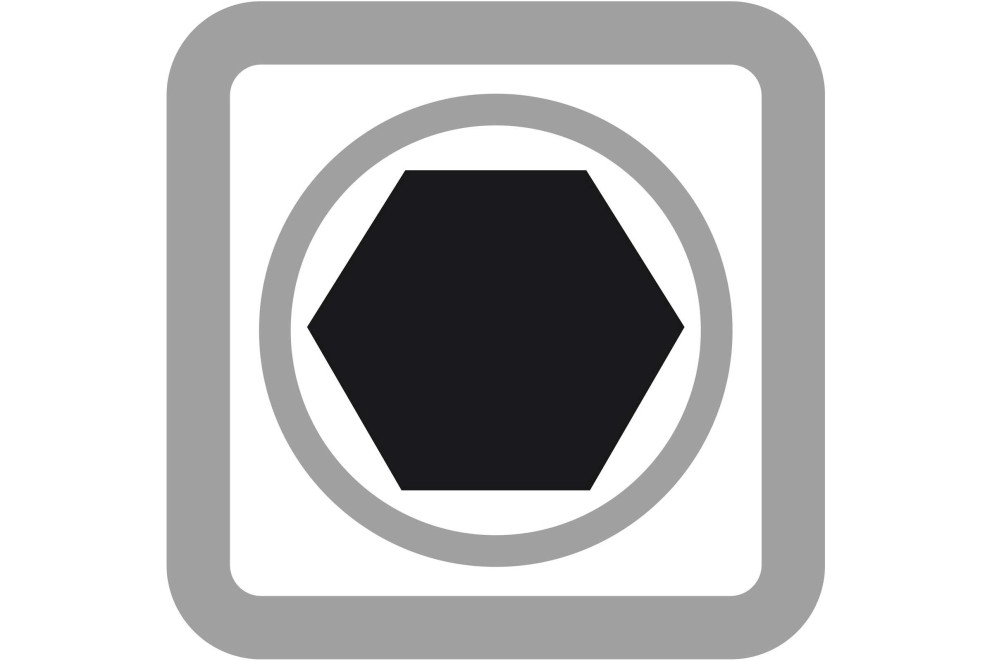

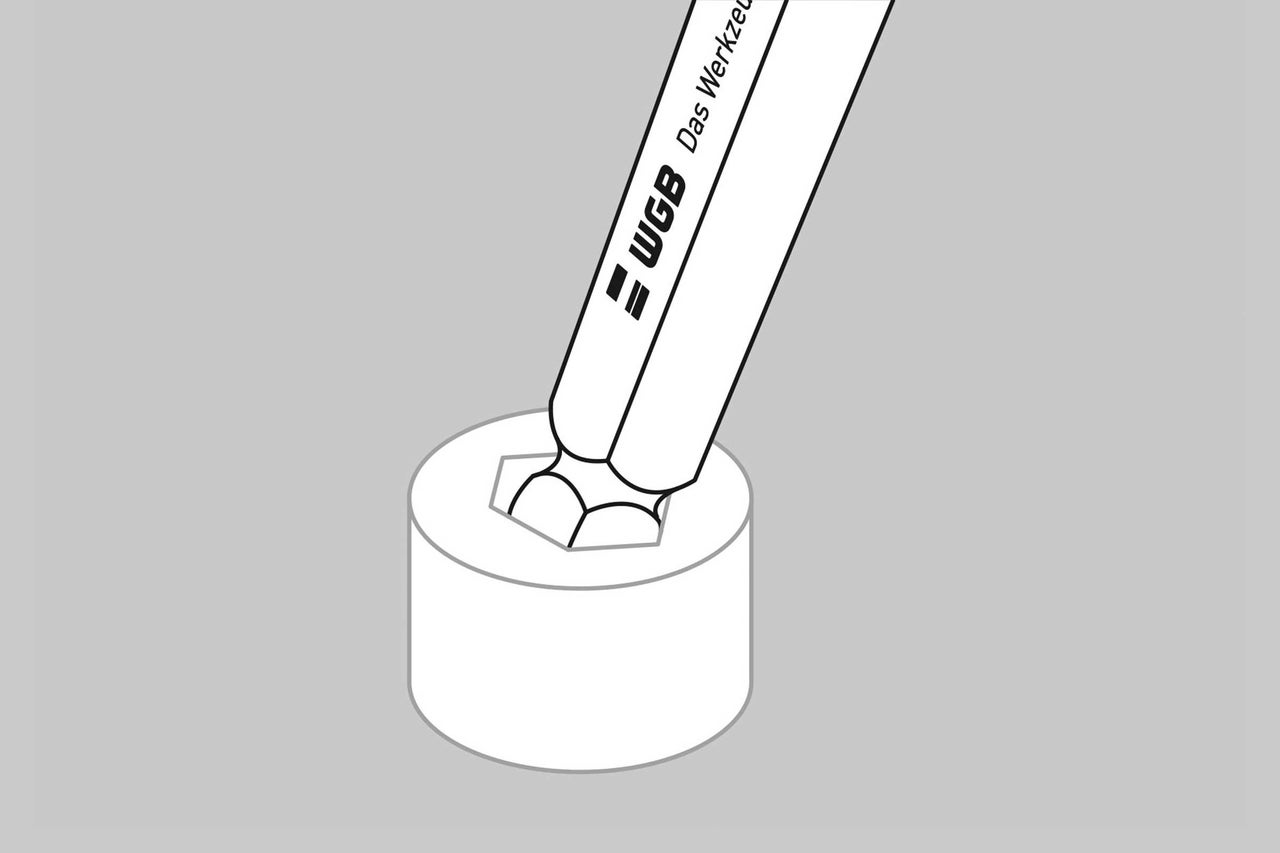

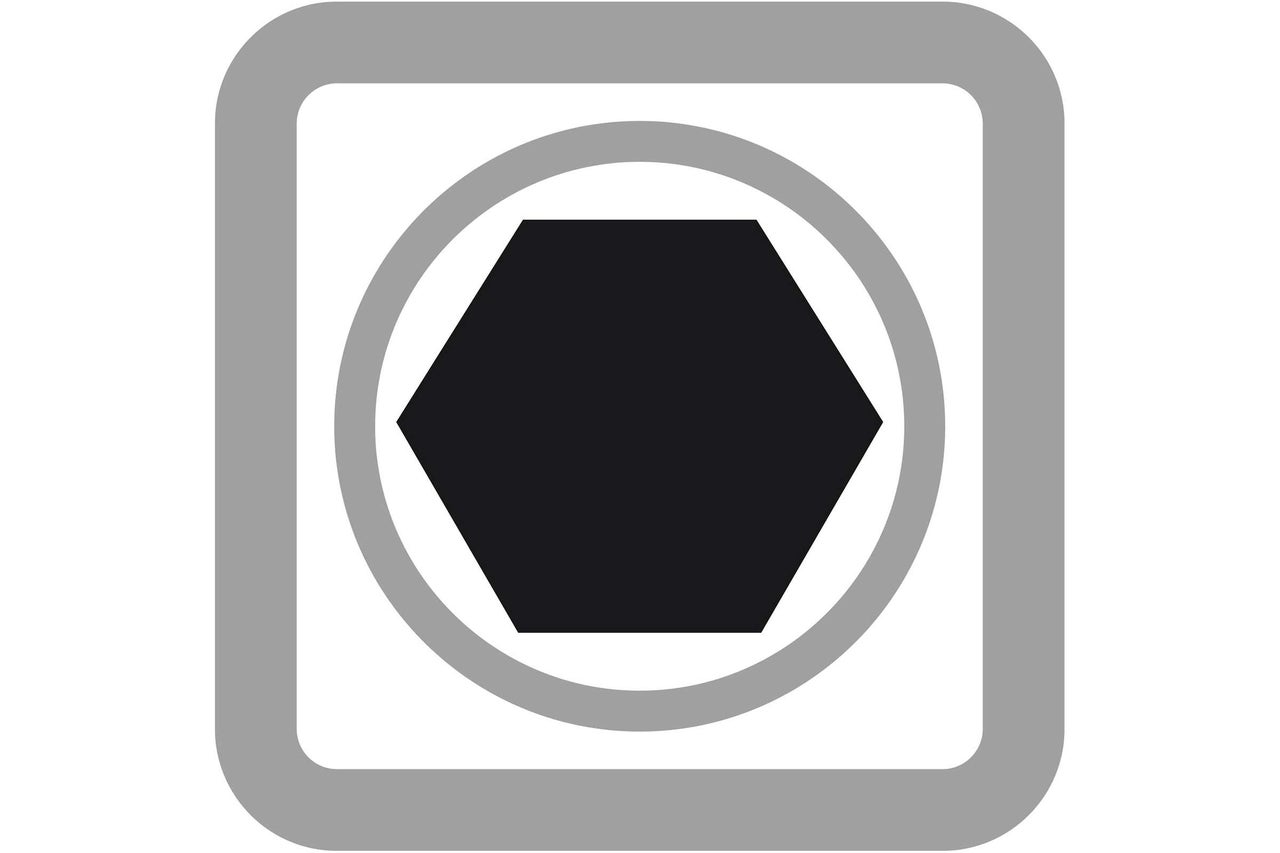

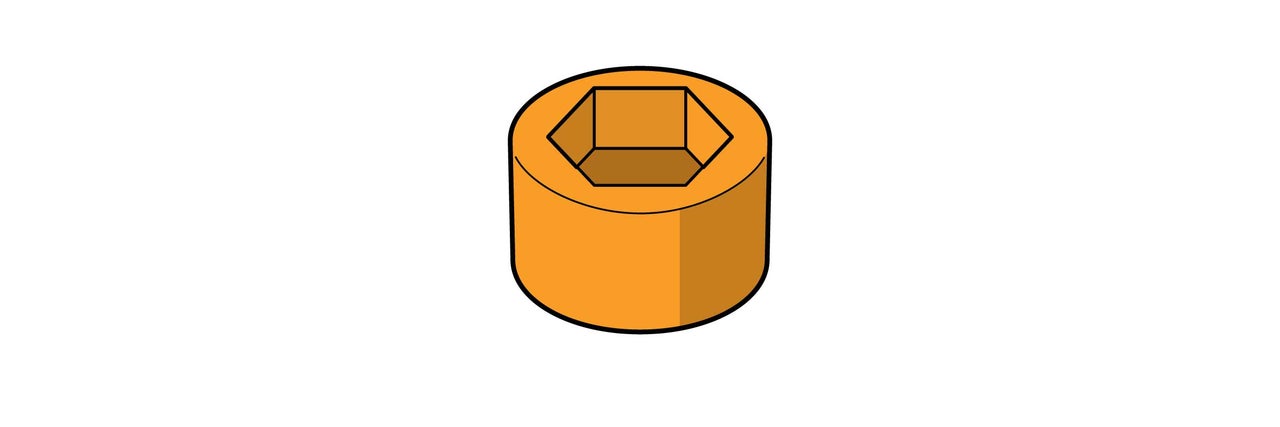

Schlüsselmaße für Innensechskant
Welches Schlüsselmaß Du für welche Innensechskantschraube benötigst, kannst Du in der Übersicht nachlesen.

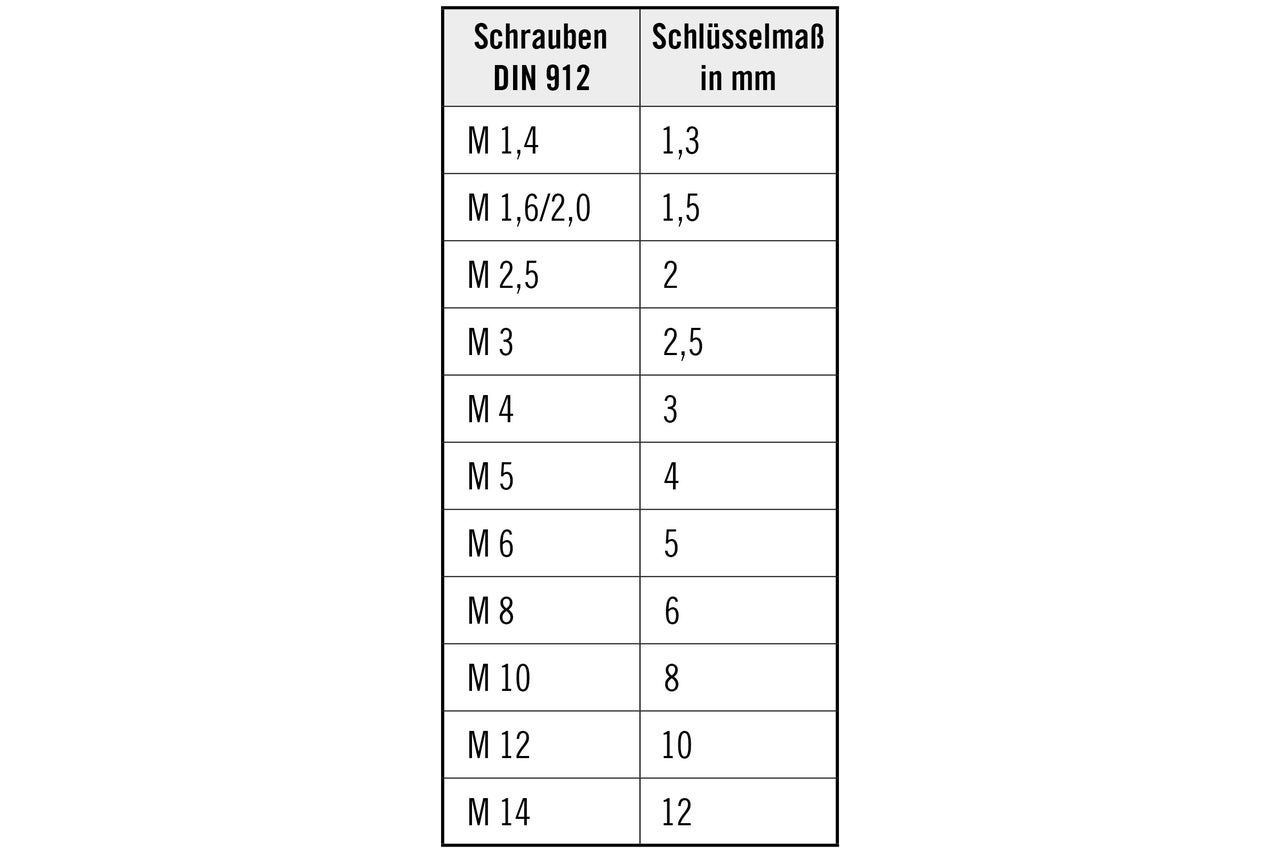

Übersicht: Schlüsselmaße für Innensechskant

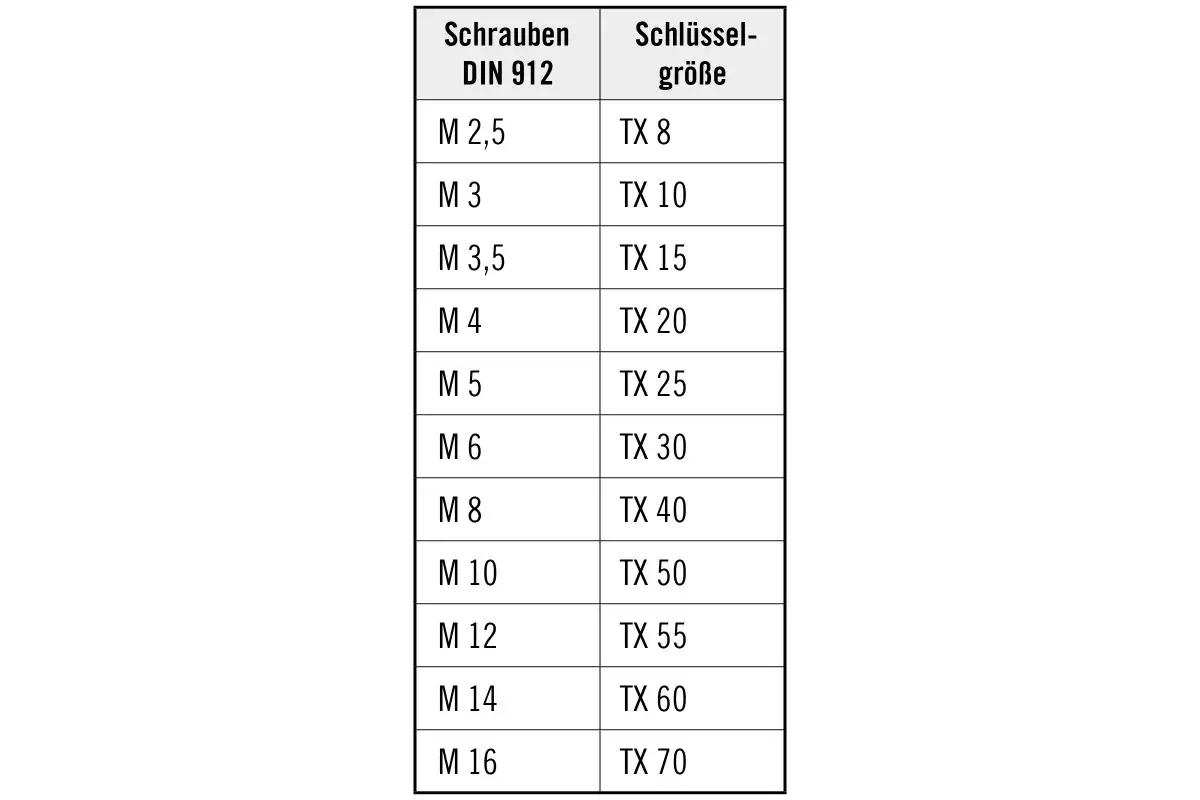

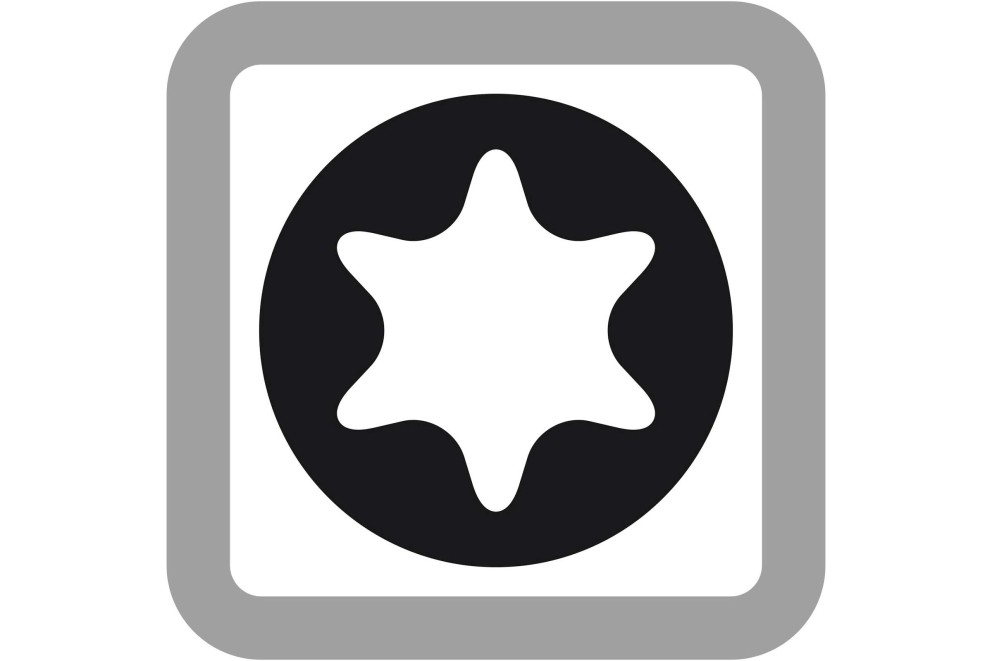

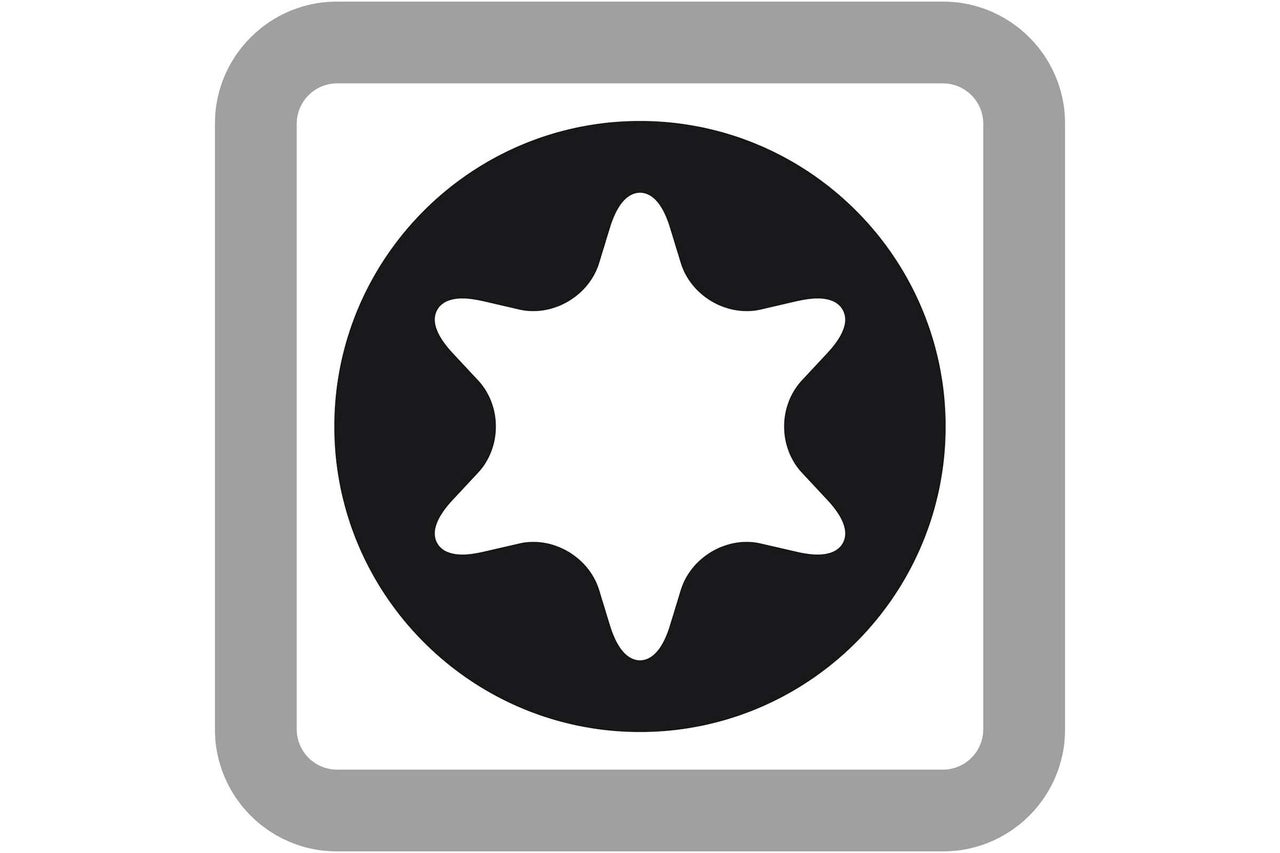

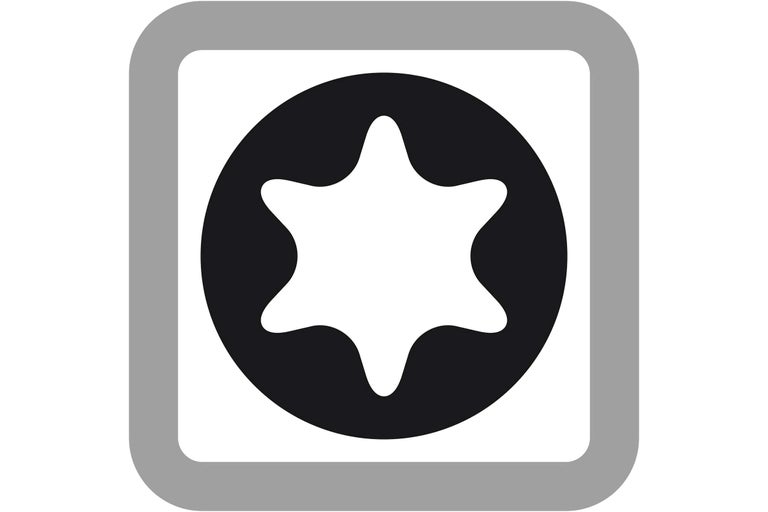

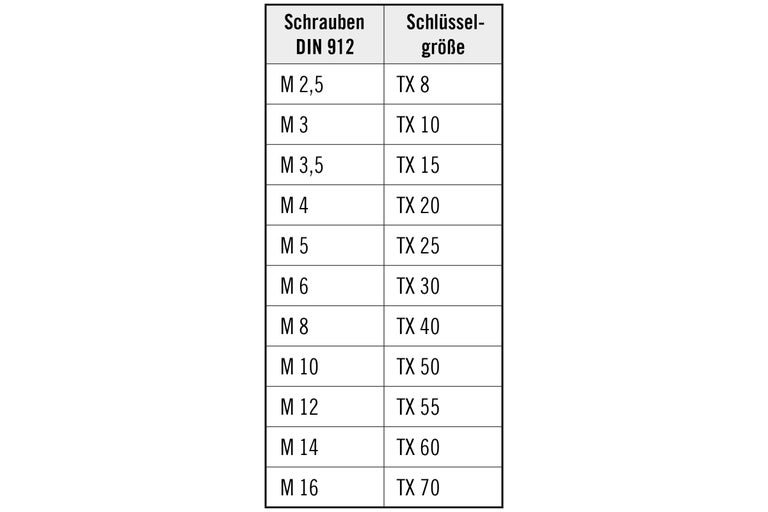

Schlüsselgröße für Torx-Schrauben
Die Übersicht zeigt Dir welche Schlüsselgröße Du für welche Torx-Schraube benötigst.

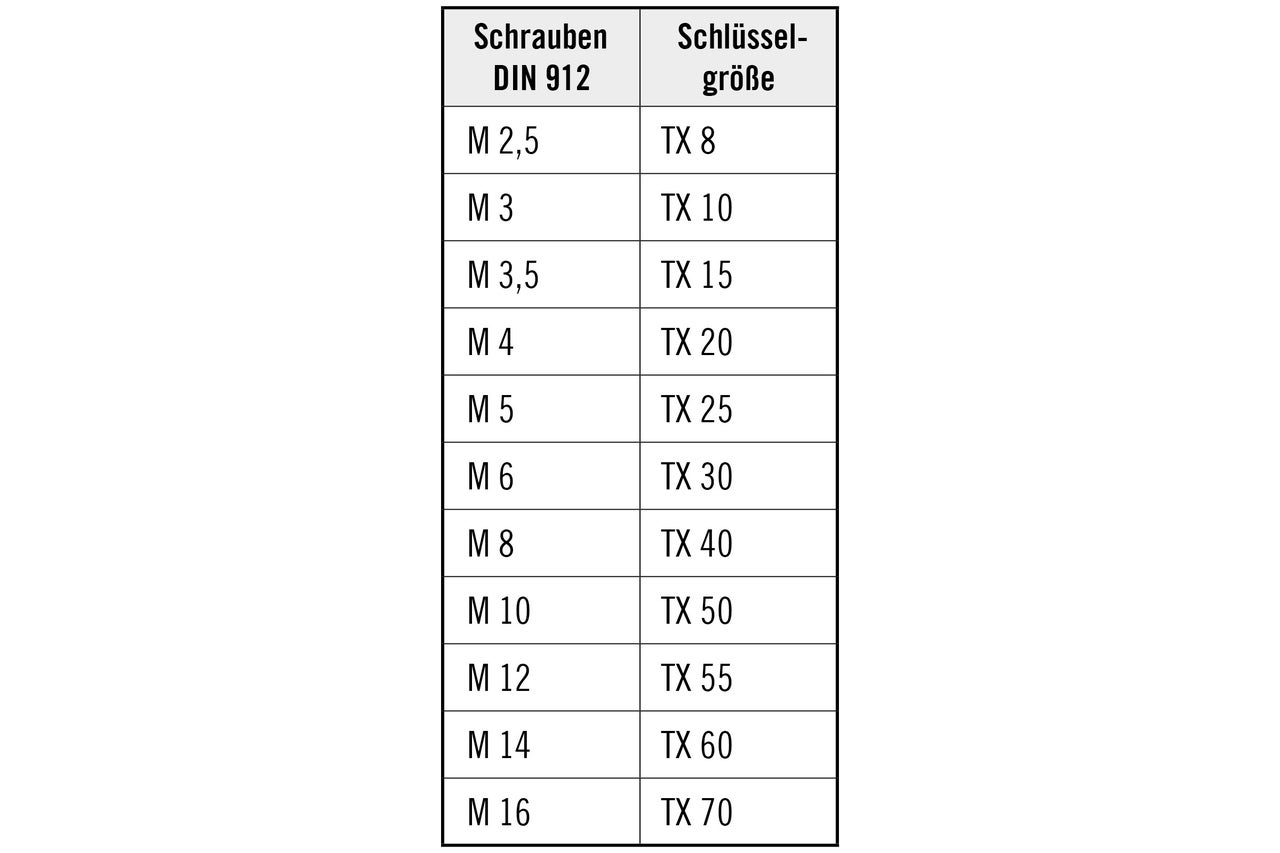

Übersicht: Schlüsselgrößen für Torx-Schrauben

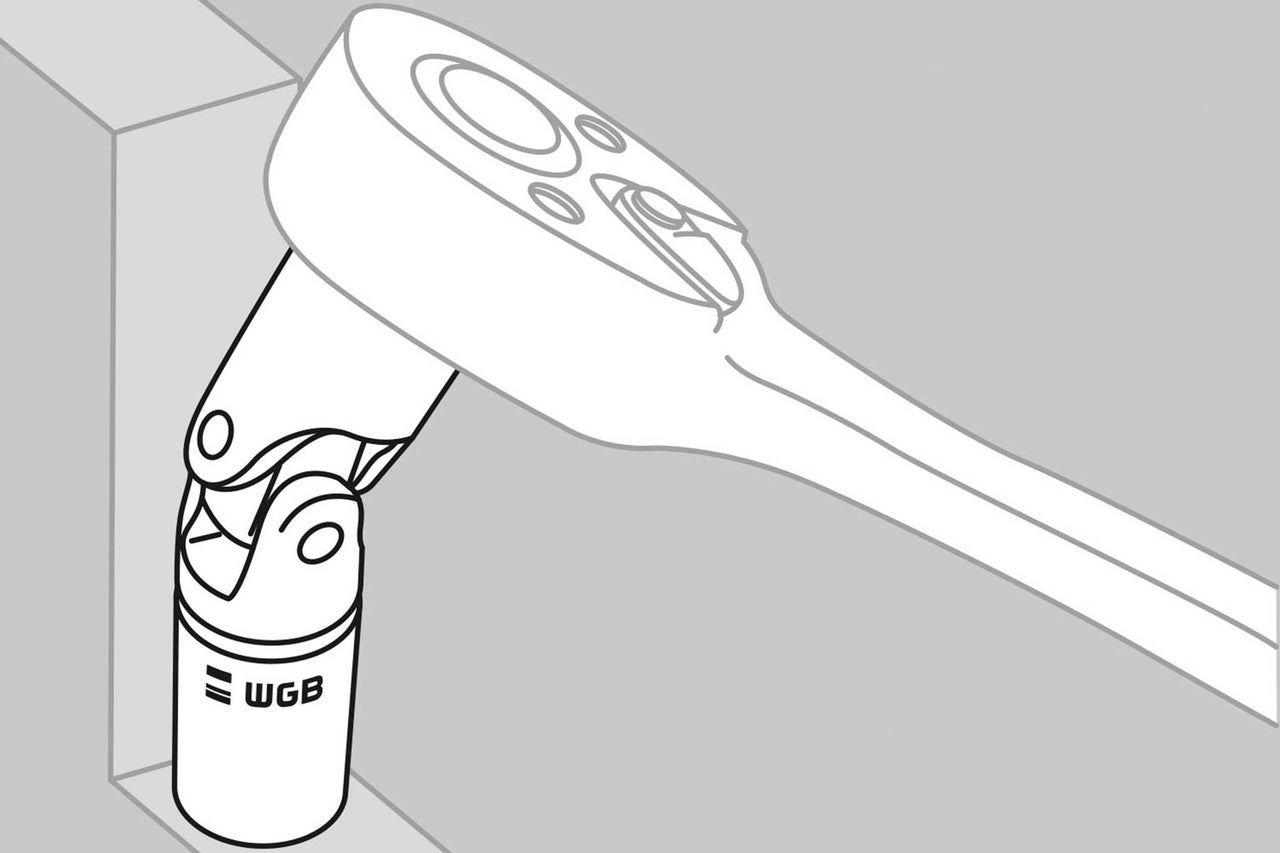

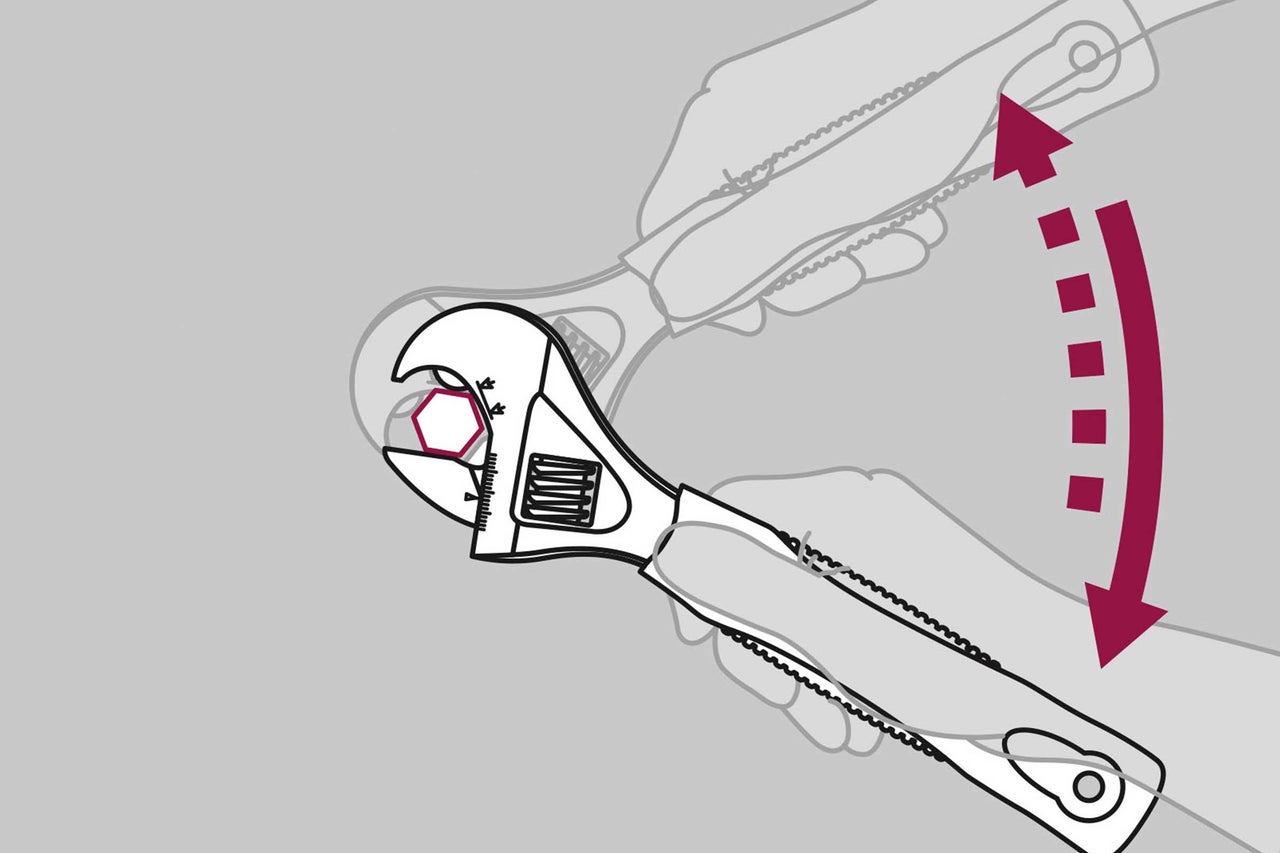

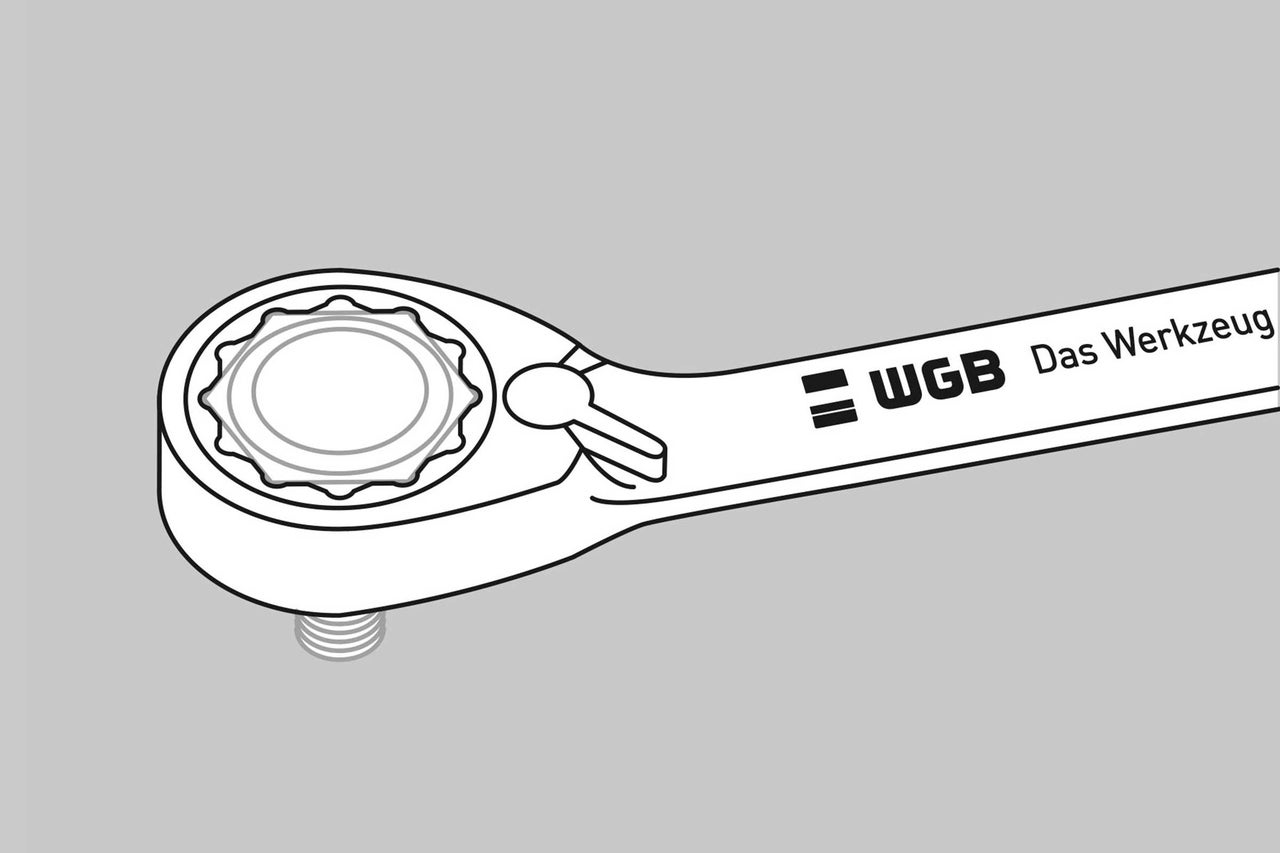

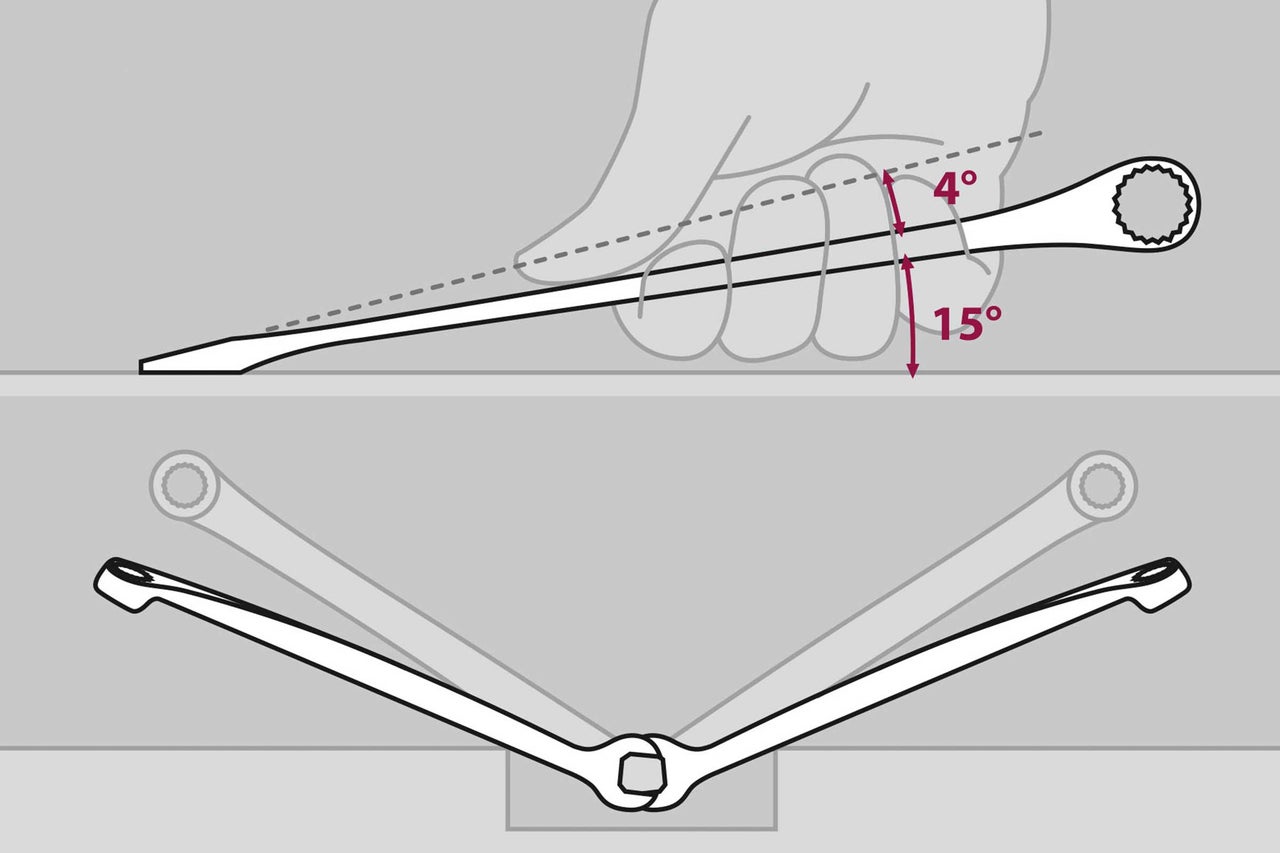

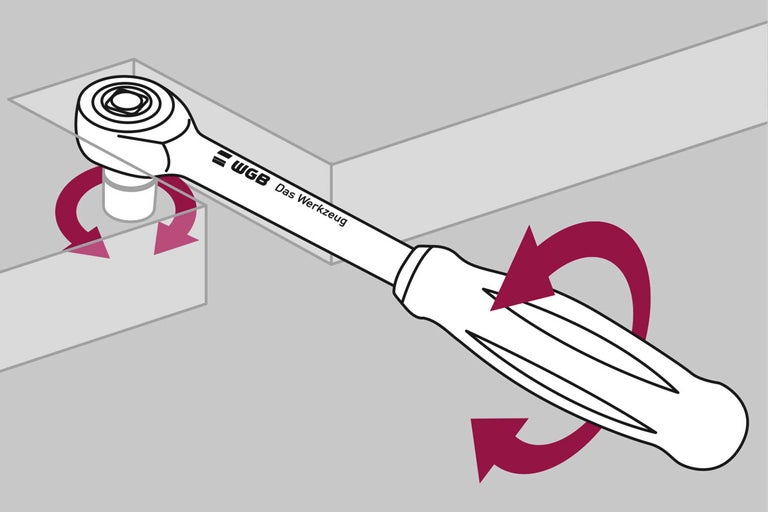

Weitere Schraubenschlüssel, die Dir das Schrauben erleichtern
Hand- und Heimwerker sollten eine breite Palette an Schraub- und Steckschlüsseln in ihrer Werkstatt haben, damit sie für jede Aufgabe gerüstet sind!

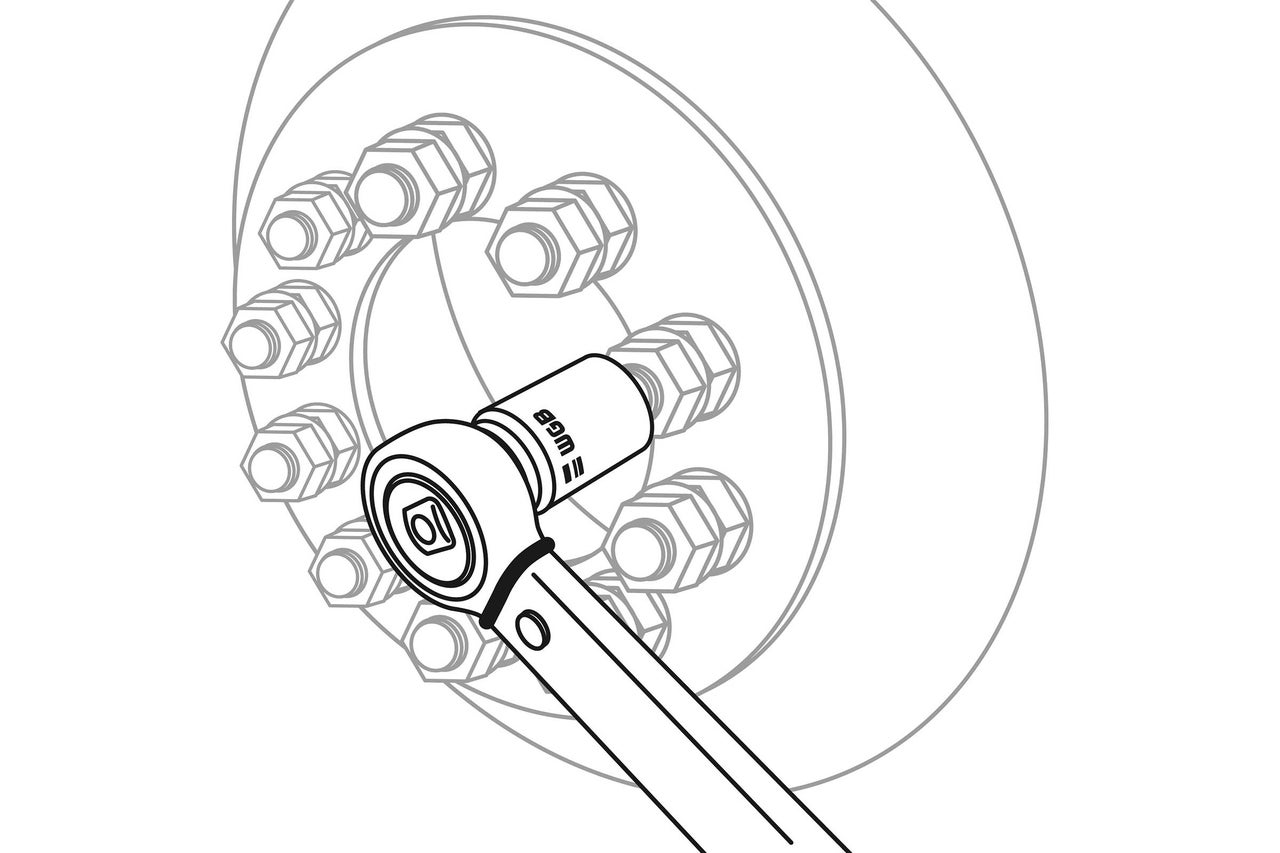

Manchmal reicht allerdings ein Standardschlüssel nicht aus, wenn Du beispielsweise Schrauben an schwer zugänglichen Stellen lösen oder mit einem definierten Drehmoment anziehen musst.
