Höhenverstellbaren Tisch selber bauen

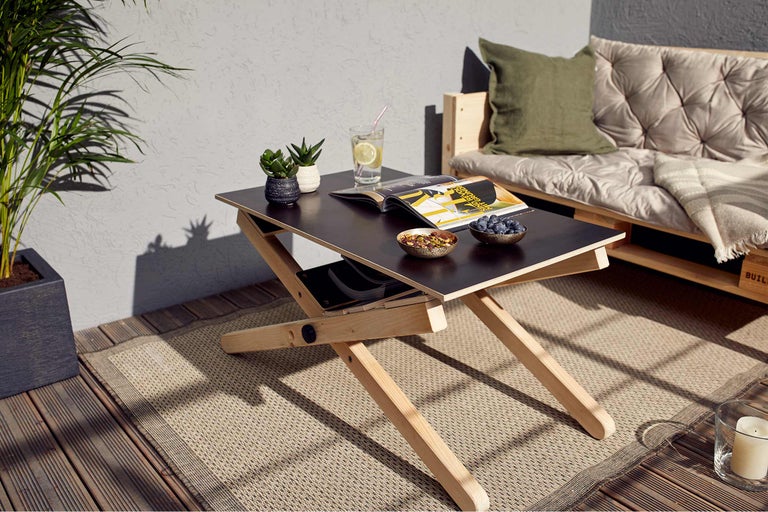

Dein nächstes Projekt "Höhenverstellbarer Tisch selber bauen" für Deinen geplanten Campingtrip oder Deinen Balkon: Der höhenverstellbare Tisch Nicholas von BUILDIFY. Ein höhenverstellbarer Balkontisch, den Du ganz einfach selber bauen kannst. Wenn Du ihn brauchst, geht‘s schnell: ausklappen, auf die richtige Höhe einstellen und nach Gebrauch wieder platzsparend verstauen.
1 Tag
1-2

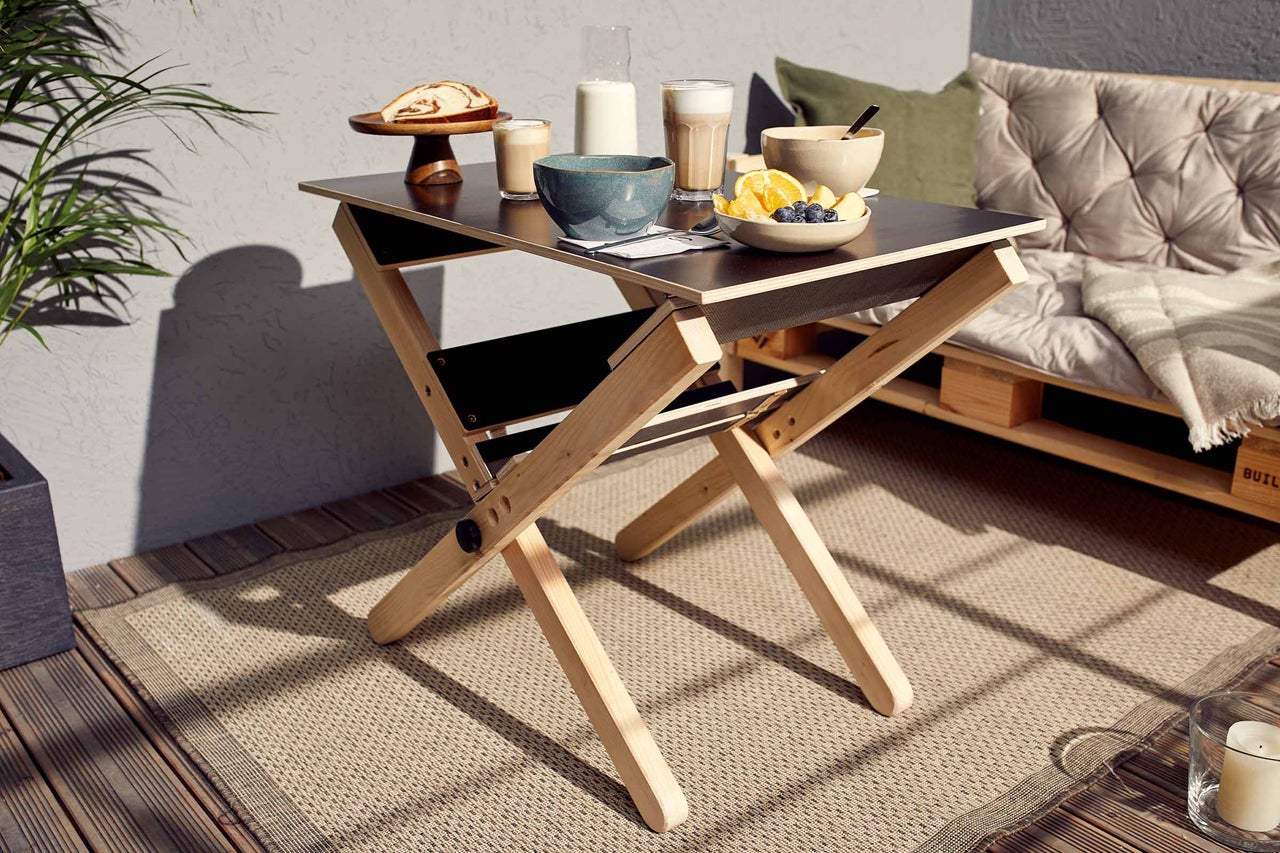

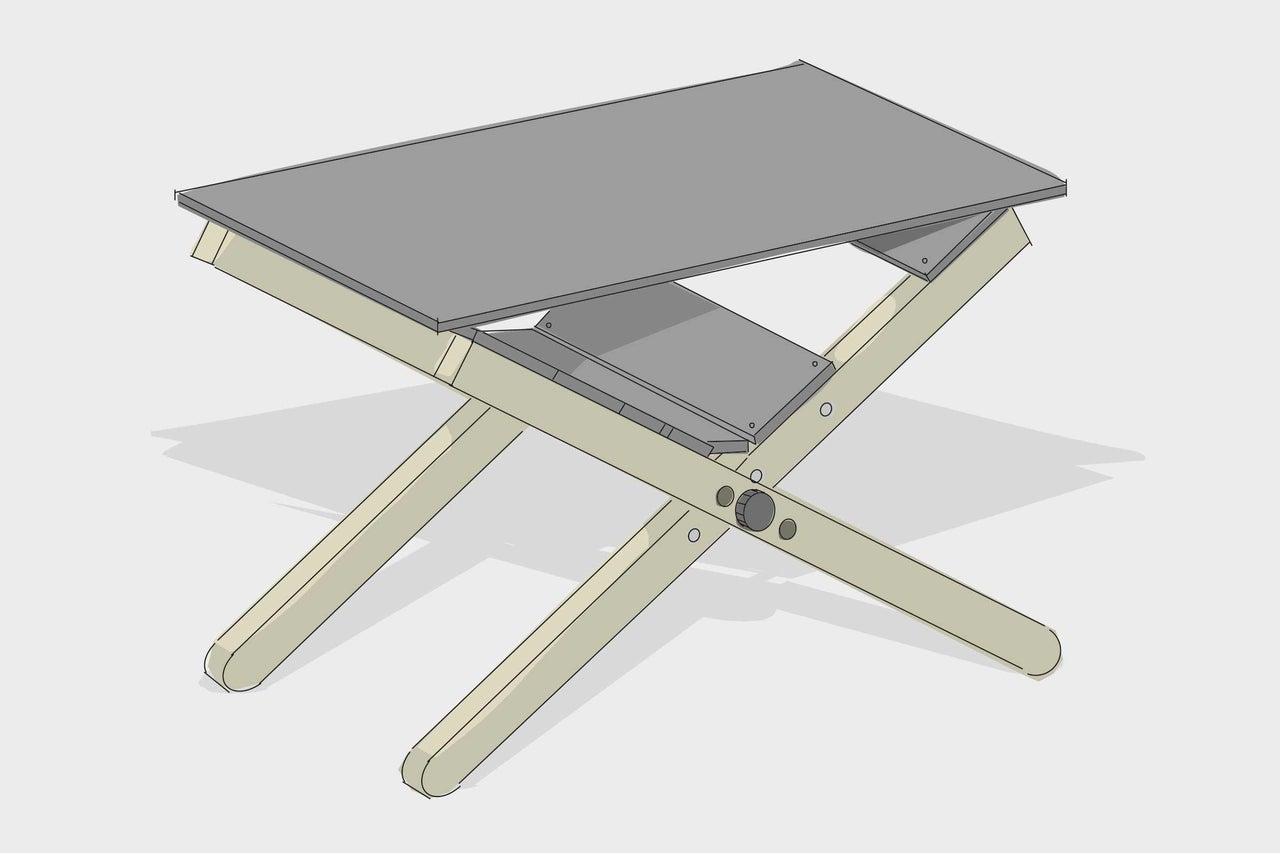

Verstellmöglichkeiten des Balkontisch's
Höhenverstellbarer Tisch: Das brauchst Du
Material
Siebdruckplatte Platte phenolharzbeschic ...
Hobelware
Scharnier Alberts 45 x 82 x 1,3 mm
Sterngriffschraube Ø 40 mm M8x38 schwarz ...
Stahl-Eindrehmuffen mit Gewinde M8/12 mm ...
Rollladengurt Maxi Schellenberg 36102, 2 ...
Sechskantmutter DIN 934, M8 galv.verzink ...
Senkkopf
HORNBACH Grundierung transparent 0,75 l
HORNBACH Holzlasur Plus farblos 750 ml
von
Werkzeuge
Akkuschrauber
Bits & Bithalter
Bohrer, Meißel & Fräser
Forstnerbohrer
Klebebänder
Schleifmittel & Schleifpapier
Zwingen
Schreiner- und Gehrungswinkel 250 mm
Fräser & Senker
Dekupiersägen & Stichsägen
Vorstecher WIHA 100 mm rot
von
Höhenverstellbaren Tisch vorbereiten
Material für den höhenverstellbaren Balkontisch zuschneiden
Fertige die Zuschnitte der Platten, Kanthölzer und Rollladengurt des höhenverstellbaren Tischs nach der Materialliste an. Plattenzuschnitte kannst Du mit einer Handkreissäge entlang einer Führungsschiene anfertigen. Bei der Siebdruckplatte für die Tischplatte eignet sich die raue Plattenrückseite als sichtbare Oberfläche. Die Fläche ist rutschhemmender als die glatte Plattenseite. Alle Zuschnitte werden an den Schnittkanten mit 120er Schleifpapier angefast. Den Zuschnitt der Kanthölzer für die Tischbeine vorerst auf ca. 1000 mm Länge zuschneiden. Beim Sägen der Rundungen werden die Tischbeine auf die endgültige Länge von 900 mm gebracht.

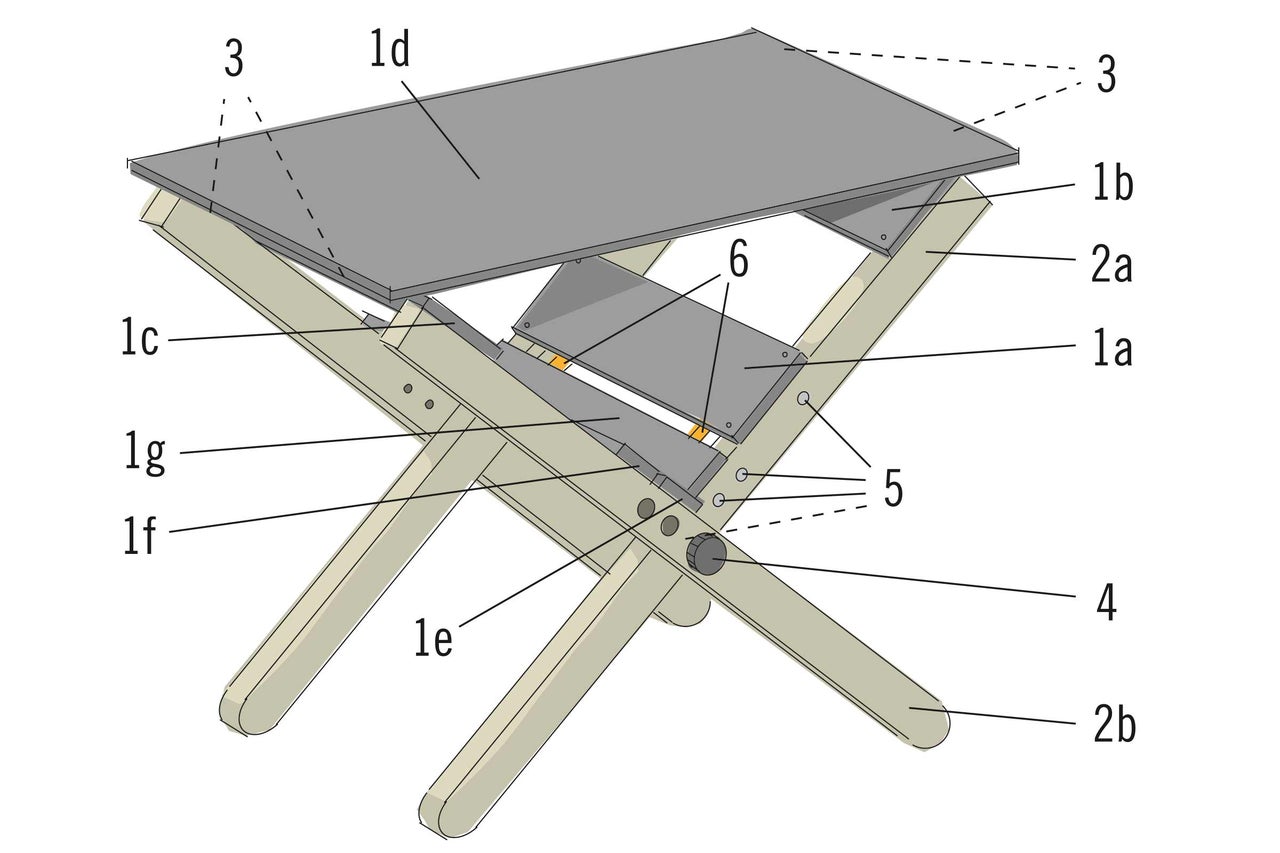

| Nr | Material | Menge | Zuschnitt |
|---|---|---|---|
| 1a, 1b | Siebdrucksperrholz | 2x | 420x120 mm |
| 1c | 1x | 492x120 mm | |
| 1d | 1x | 420x60 mm | |
| 1e, 1f | 2x | 492x60 mm | |
| 2 | Kantholz | 4x | 1000 mm Rohmaß 900 mm Fertigmaß |
| 3 | Scharnier | 4x | |
| 4 | Sterngriffschraube | 2x | |
| 5 | Eindrehmuffe | 8x | |
| 6 | Rollladengurt | 2x | 350 mm |
Tipps zum Bohren und Sägen des höhenverstellbaren Tischs
- Alle Bereiche, an denen gebohrt oder gesägt wird, am besten mit Kreppband bekleben. Darauf können dann die exakten Maßlinien und Schnittkanten angezeichnet werden. Auch Hinweise zum jeweiligen Lochdurchmesser sollten dort notiert werden.
- Bohre die Schraubenlöcher immer mit einem Vorbohrer (Bohrer mit Senker) vor. Ansonsten kann zum Bohrer ein separater Senker verwendet werden. Es wird dabei nur das anzuschraubende Teil vorgebohrt. Der Bohrer sollte dünner als der Schraubendurchmesser sein.
Holz des höhenverstellbaren Tischs schützen
Speziell für Holz im Außenbereich empfehlen wir einen einmaligen Vorstrich mit HORNBACH Holzgrundierung außen als Vorbereitung für Anstriche. Für hervorragende Wetterbeständigkeit sind anschließend mindestens zwei Anstriche mit HORNBACH Holzlasur Plus farblos erforderlich. Bei allen Produkten sind die Herstellerangaben zu Verarbeitung und Trocknungszeiten zu beachten.
Höhenverstellbaren Balkontisch farblich gestalten
Du brauchst mehr Farbe? Natürlich kannst Du den höhenverstellbaren Tisch mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen.
Fester, ebener Untergrund
Wird der höhenverstellbare Tisch auf dem Rasen oder einem anderen organischen Untergrund aufgestellt? Dann sollten für einen stabilen Stand sowie zum Schutz vor Feuchtigkeit und Schimmel Steinplatten o. Ä. untergelegt werden.
Höhenverstellbaren Balkontisch bauen: So geht's

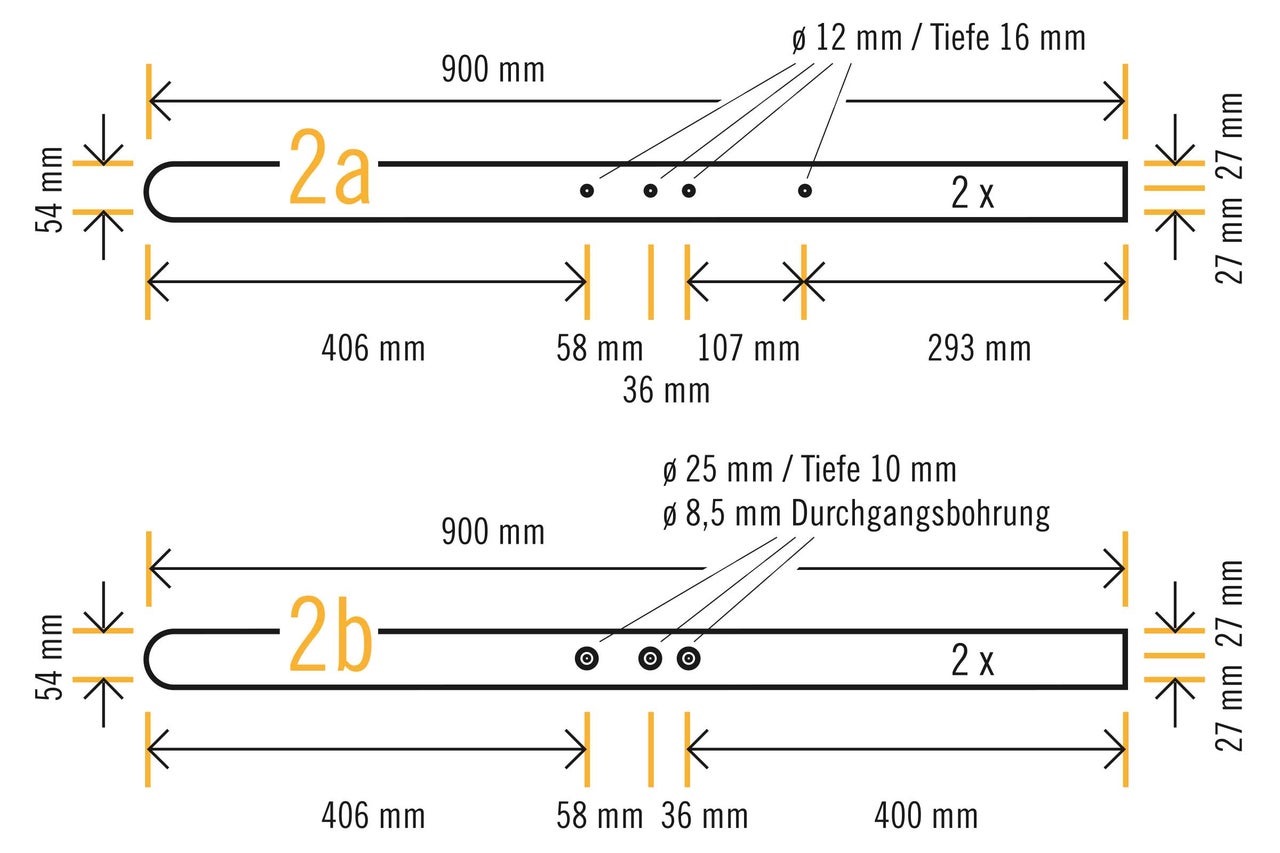

Bohrskizze der Tischbeine des höhenverstellbaren Tischs
Die Tischbeine "2a" und "2b" werden jeweils zweimal benötigt.
Es werden unterschiedliche Bohrungen benötigt. Diese müssen exakt angezeichnet und gebohrt werden, damit der Tischaufbau optimal funktioniert.

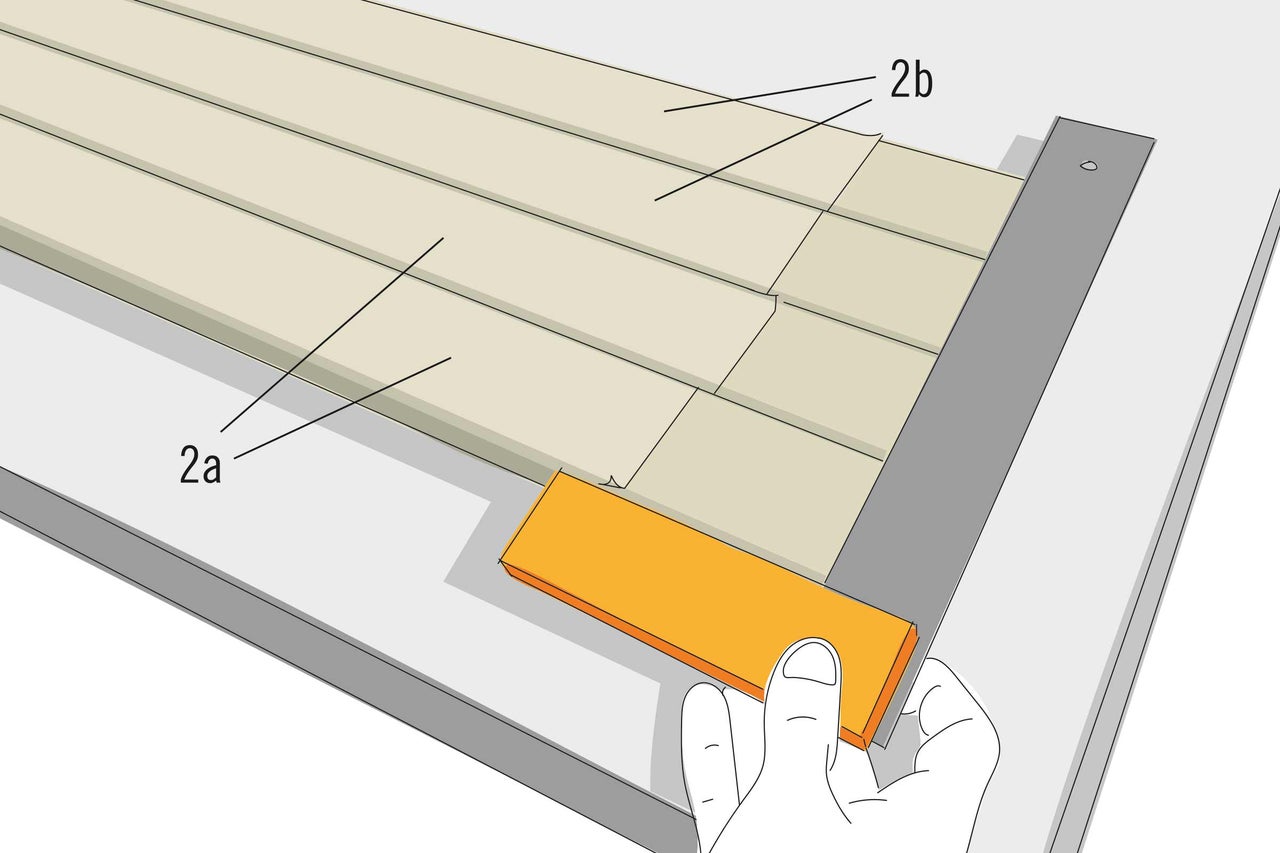

Tischbeine des Balkontischs ausrichten
01
Die insgesamt vier Tischbeine mit der flachen Holzseite auf einer Unterlage mit einem Winkel bündig ausrichten. Das genaue Absägen am anderen Ende erfolgt erst später.
Bohrungen anzeichnen
02
Die vier Bohrungen auf dem Tischbein "2a" genau ausmessen und anzeichnen.

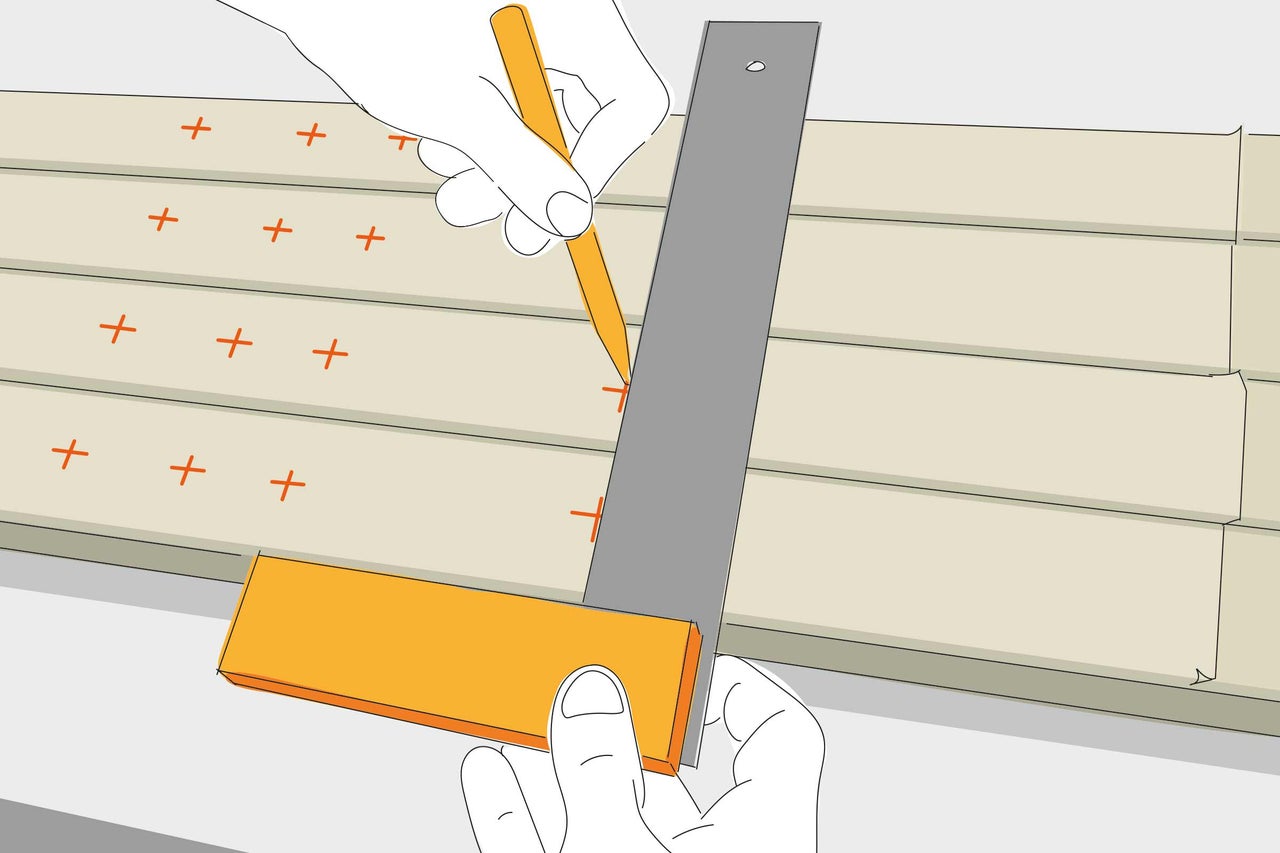

Bohrpositionen übertragen
03
Von hier aus werden die vier Bohrpositionen mit dem Winkel auf das zweite Tischbein "2a" und drei Bohrpositionen auf "2b" übertragen. Beachte hierzu die Maßangaben in der Maßzeichnung zu "2a" und "2b". Für alle Bohrungen die Mitte der Hölzer anzeichnen. Dann passen die Tischbeine bei der Montage zusammen.
Bohrungen auf der Rückseite der Tischbeine anzeichnen
04
Die drei Bohrungen am Tischbein "2b" müssen zusätzlich noch auf der Rückseite der Kanthölzer angezeichnet werden. Es ist darauf zu achten, dass die Markierungen exakt identisch mit der Vorderseite sind. Auf der Vorderseite werden die drei Bohrungen mit einem 25 mm Forstnerbohrer 10 mm tief gebohrt.
Tischbeine beim Bohren festklemmen
Damit beim Bohren nichts verrutscht, werden die Tischbeine mit einem zusätzlichen Holzbrettchen an der Arbeitsfläche festgeklemmt.

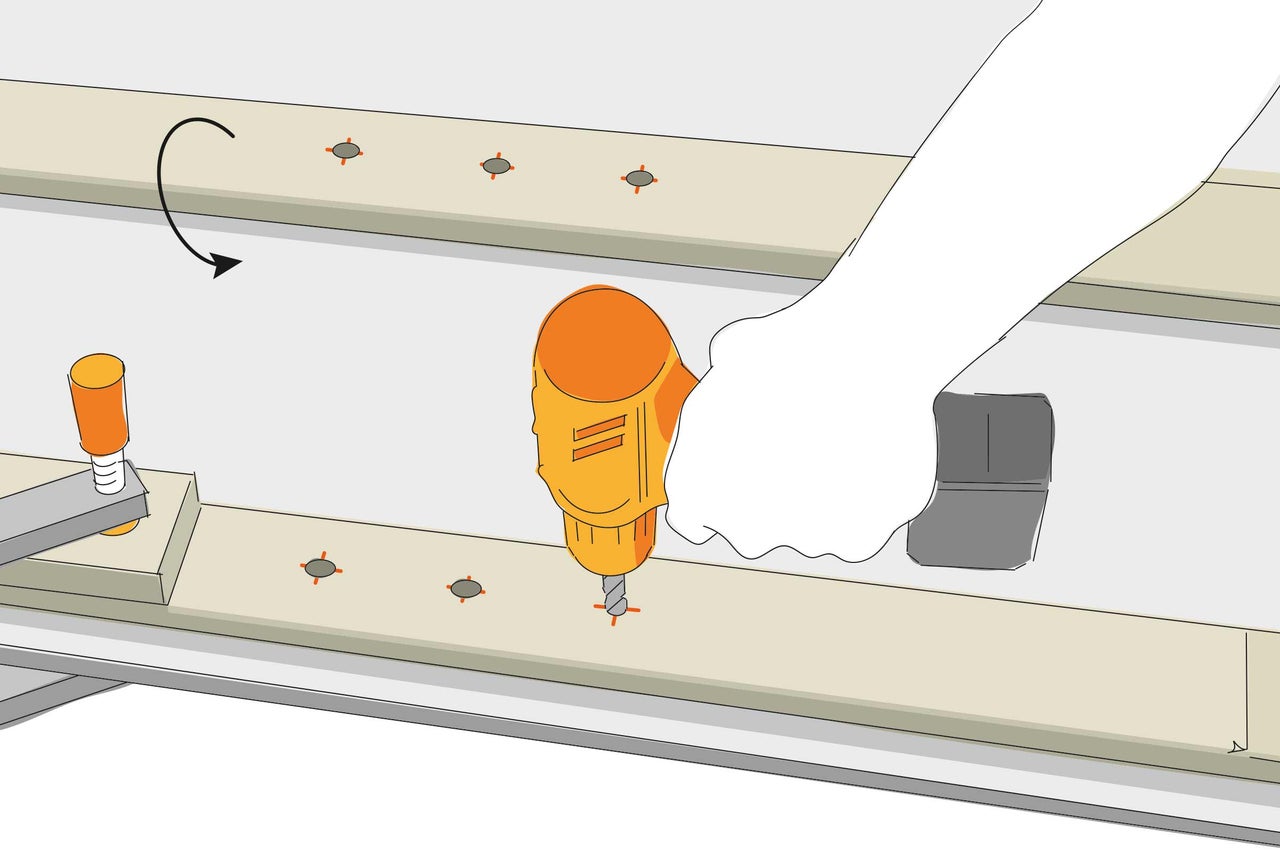

Tischbeine des Balkontischs bohren
05

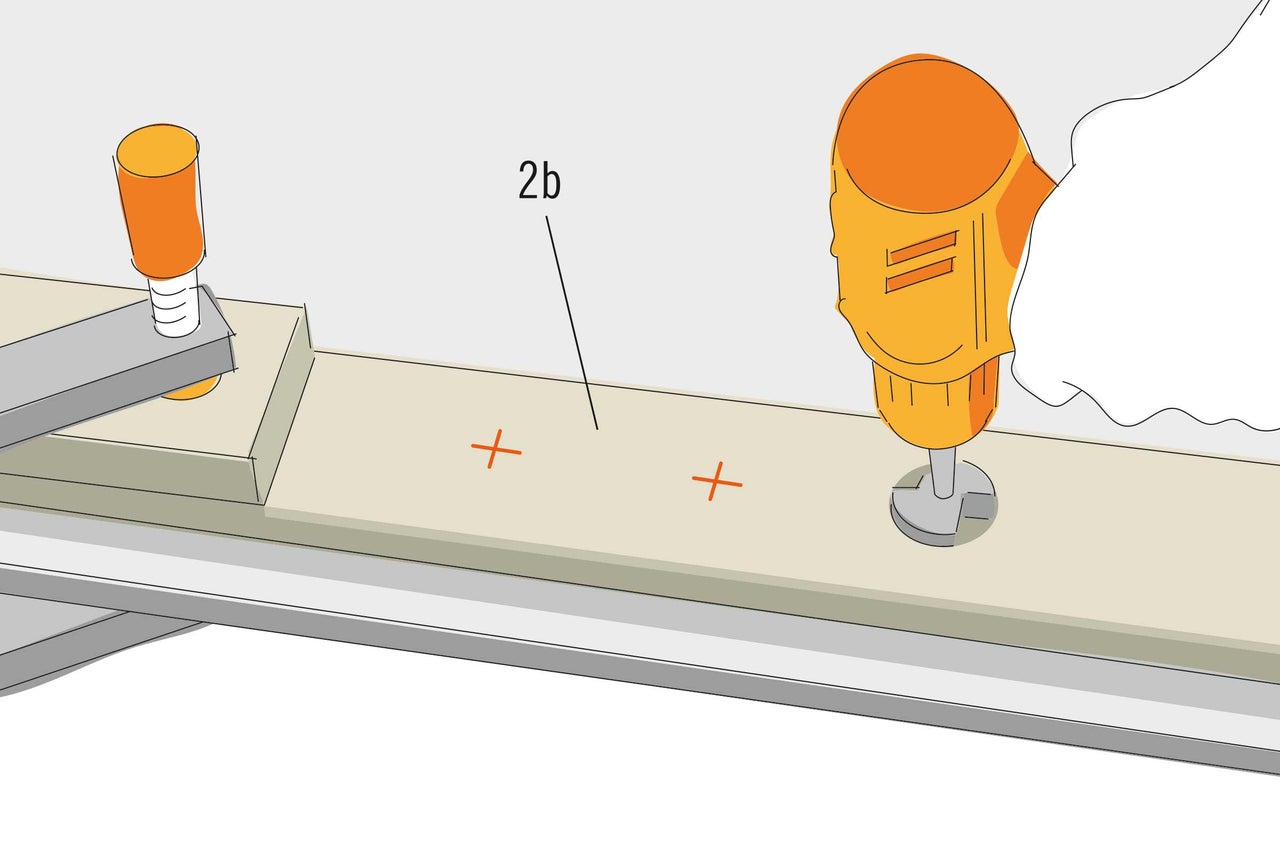

Die beiden Tischbeine "2b" dann umdrehen und die drei Löcher von der Rückseite mit einem 8,5 mm Bohrer durchbohren.

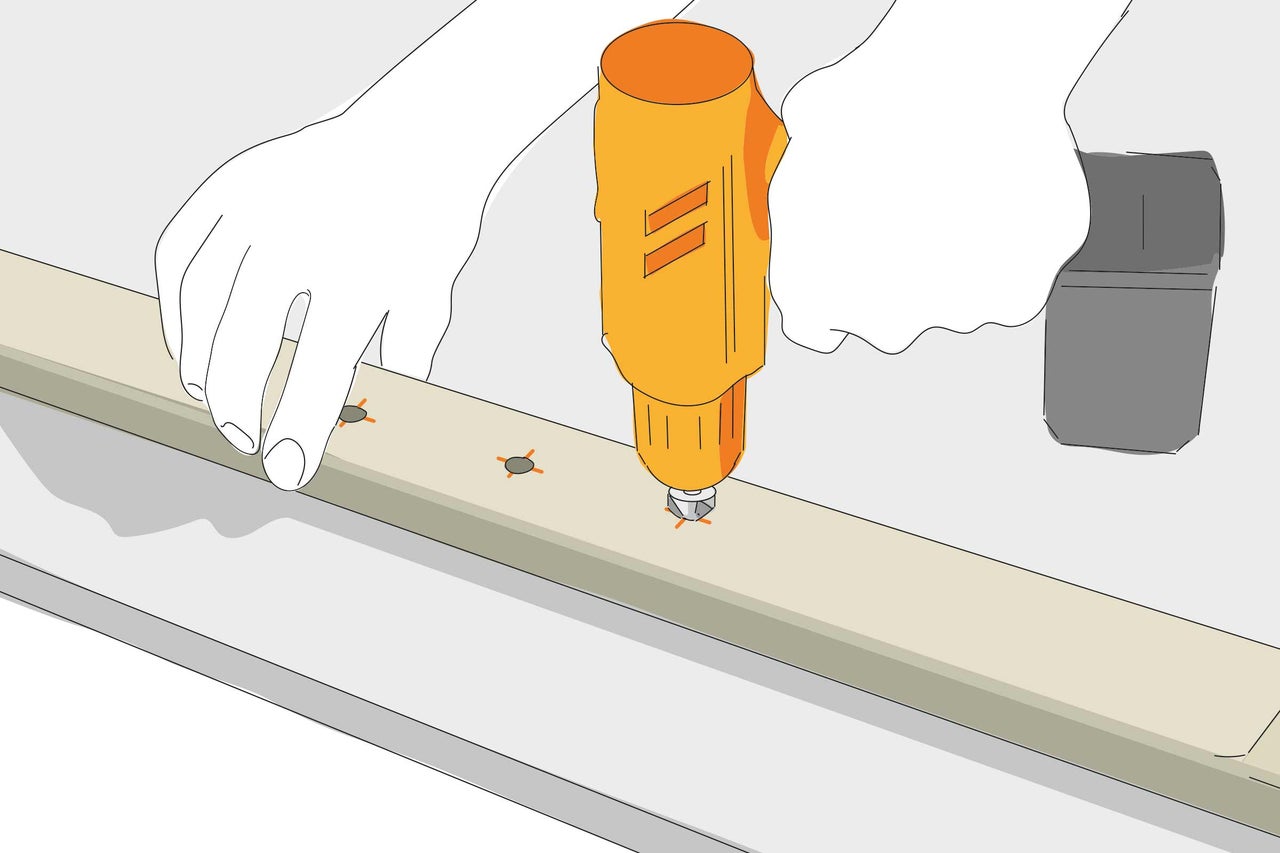

Bohrlöcher senken
06
Die Bohrungen von beiden Seiten mit einem Senker senken.

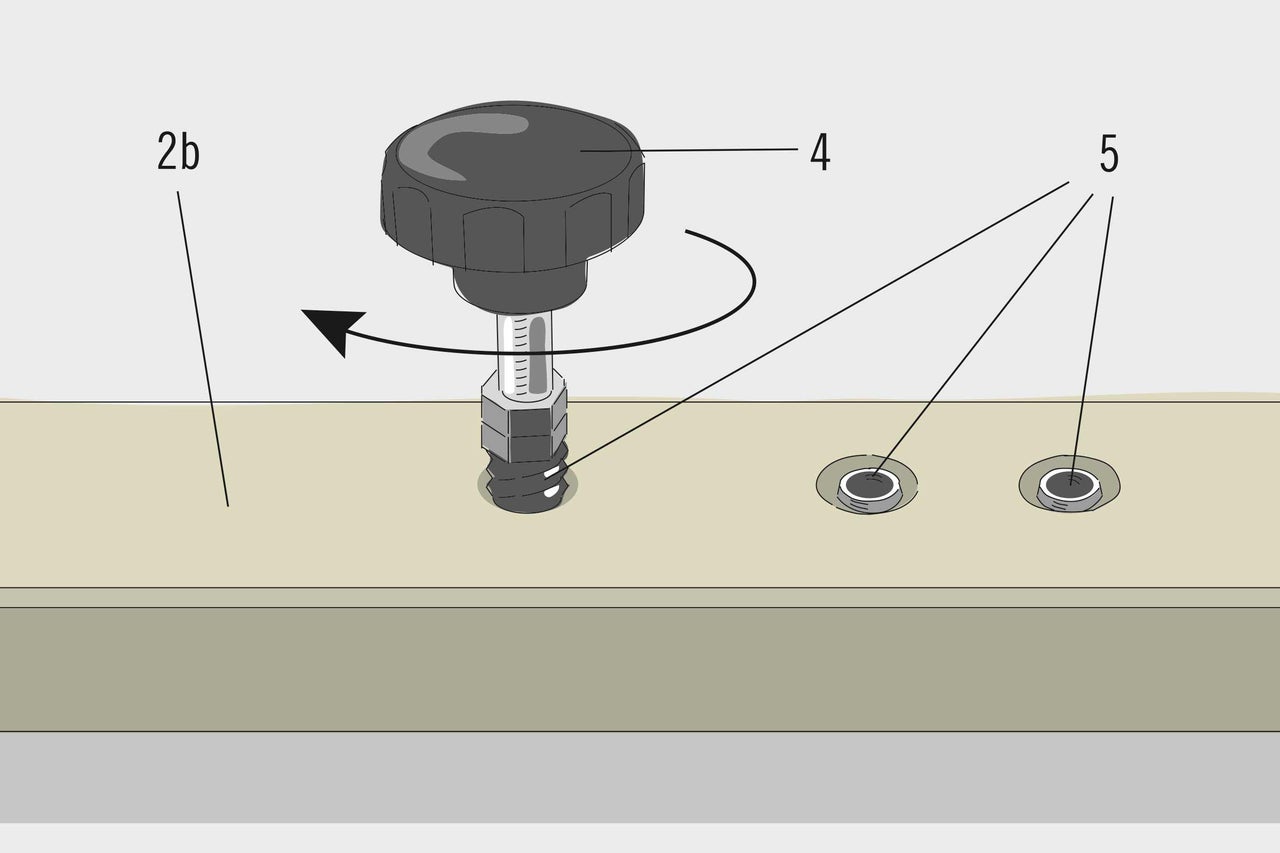

Gewindemuffen eindrehen & bohren
07
In die Tischbeine "2b" werden die Gewindemuffen bündig mit der Oberfläche eingedreht. Am einfachsten geht das Eindrehen mit einer Sterngriffschraube. Darauf werden zwei Muttern M8 von Hand aufgedreht und gekontert, d.h. die beiden Muttern sitzen dicht beisammen und verdrehen sich nicht von selbst. Dann die Gewindemuffe auf die Sterngriffschraube aufdrehen und in die 8,5 mm Bohrung eindrehen.
Danach noch die vier Bohrlöcher an den Tischbeinen "2a" mit Ø 12 mm bohren. Die Löcher jedoch nur 16 mm tief bohren.
Bohrtiefe am Bohrer mit Kreppband markieren
Die Bohrtiefe kann auf dem Bohrer mit einem Kreppband markiert werden. Gebohrt wird dann bis zu dieser Markierung.

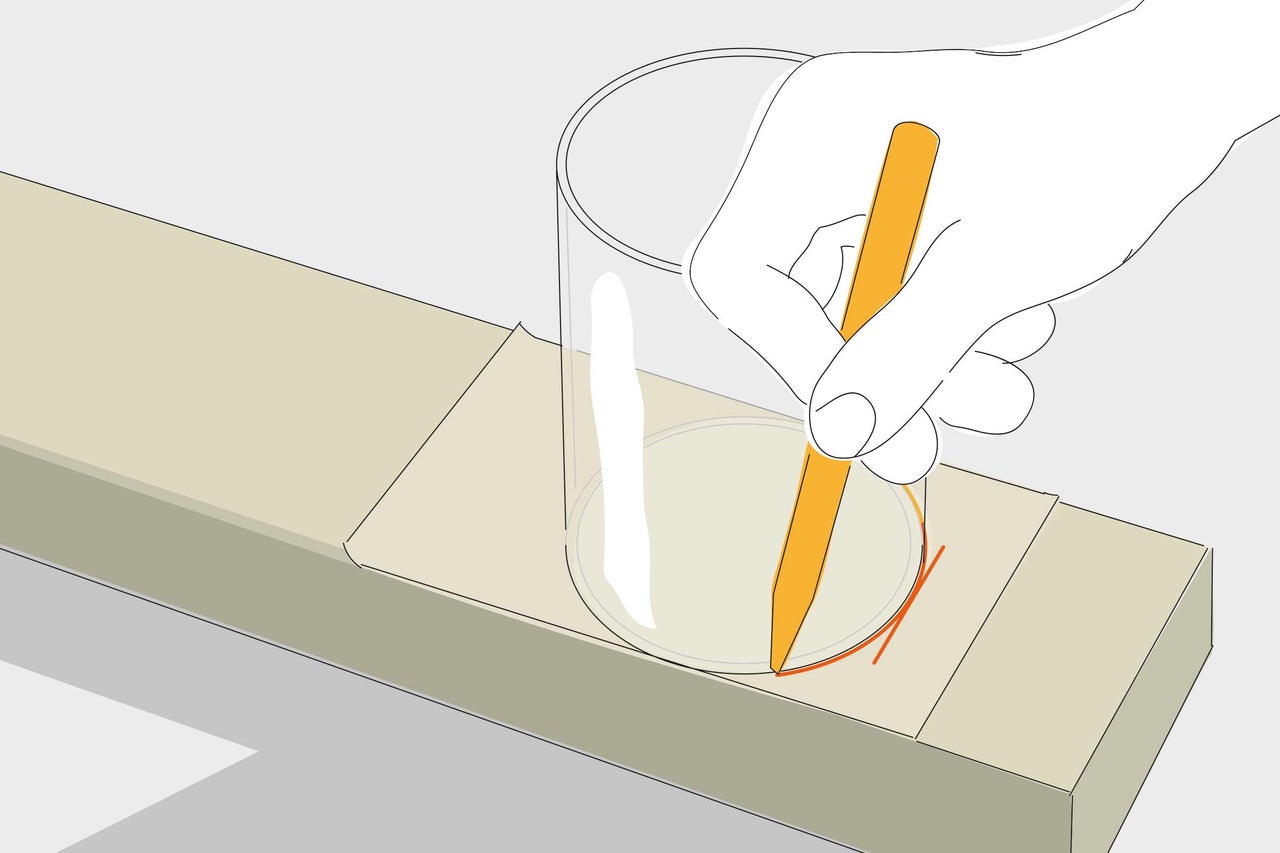

Länge auf dem Kantholz einzeichnen
08
Wenn alle Bohrungen an den Tischbeinen hergestellt sind, wird die endgültige Länge auf dem Kantholz angezeichnet. Mit Hilfe eines runden Gefäß können die Rundungen angezeichnet werden.

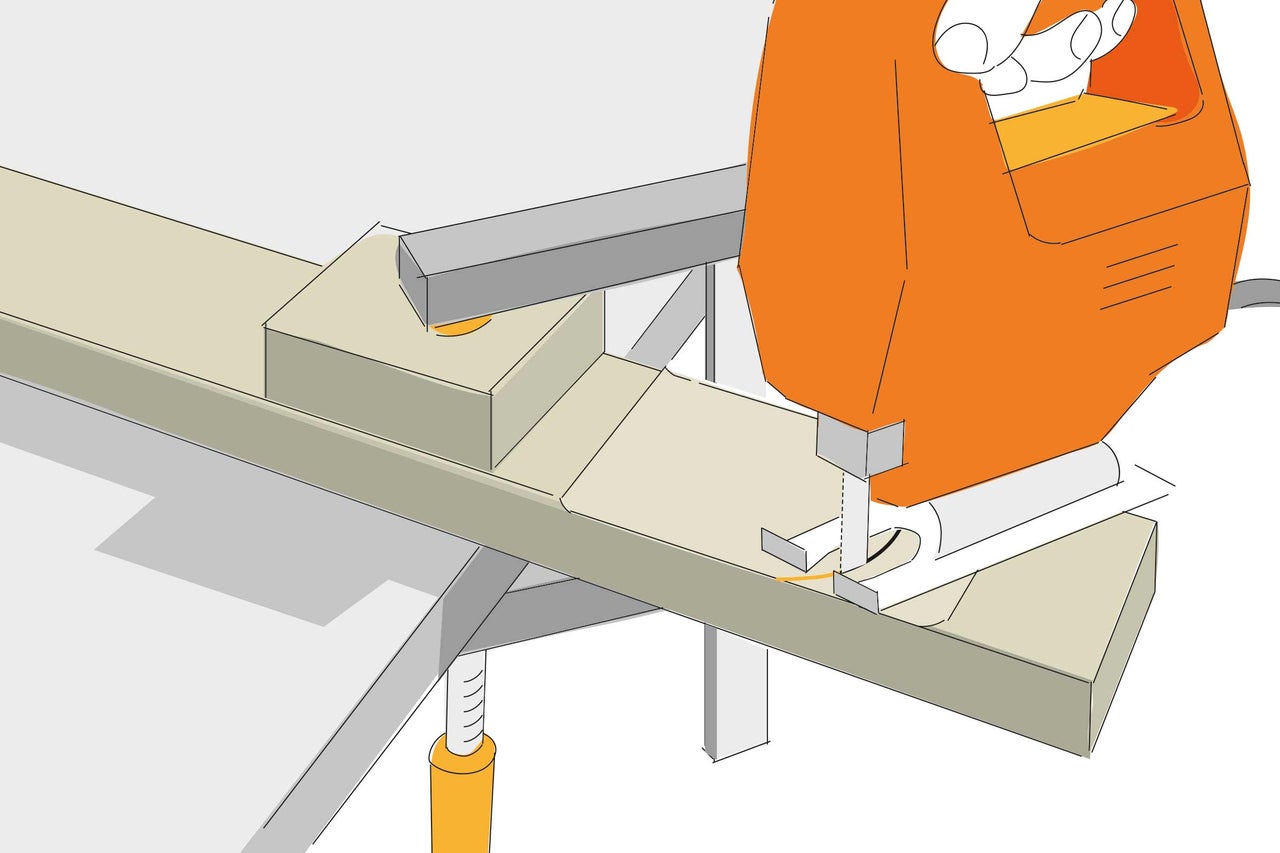

Rundungen sägen
09
Das Sägen der Rundung geht am besten, wenn das Holz fest an einer Arbeitsfläche geklemmt ist. Die Rundung in mehreren Durchgängen sägen, weil das Sägeblatt an der Stichsäge nur einen größeren Radius ermöglicht. Danach die Rundung mit 120er Schleifpapier glätten und die Kanten anfasen.
Platten 1b & 1c vorbereiten
Für die Verbindung der Tischbeine werden die zwei Platten "1b" und "1c" vorbereitet. Genaue Angaben zu den Bohrungen für die Verschraubung an den Tischbeinen und die Befestigung der Scharniere "3" sind in der nachfolgenden Grafik.

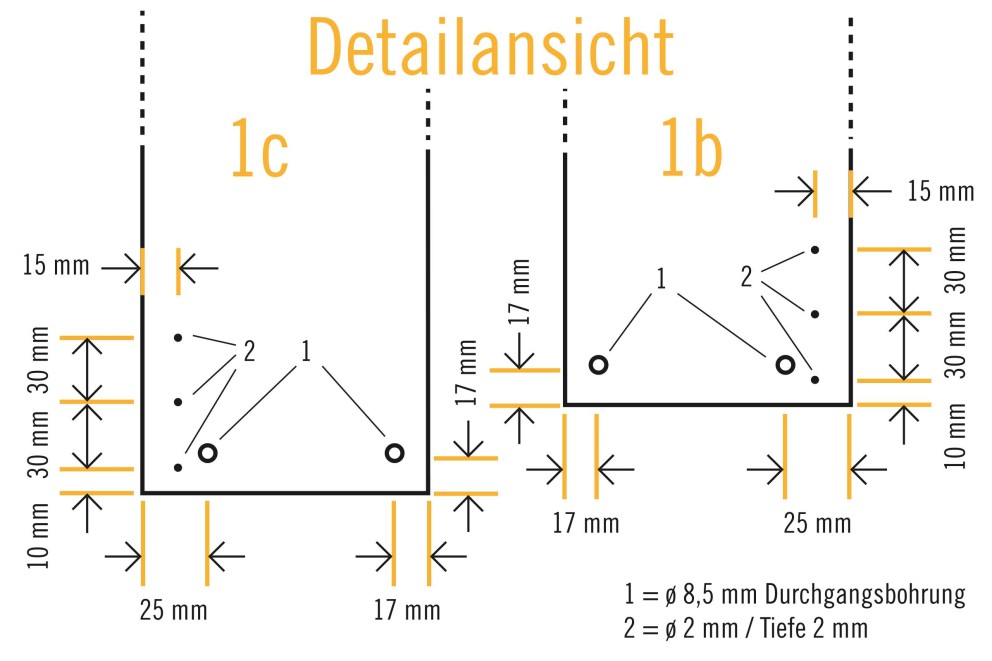

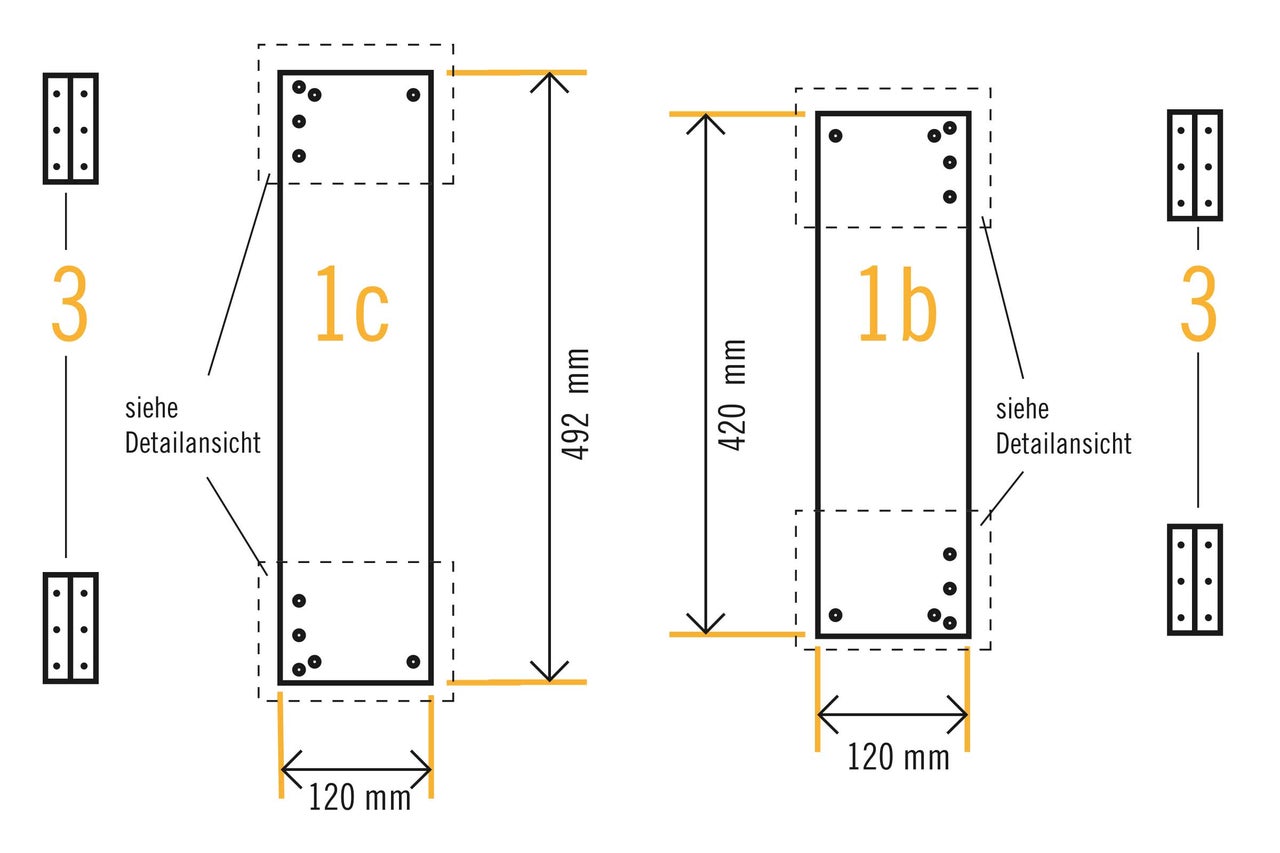

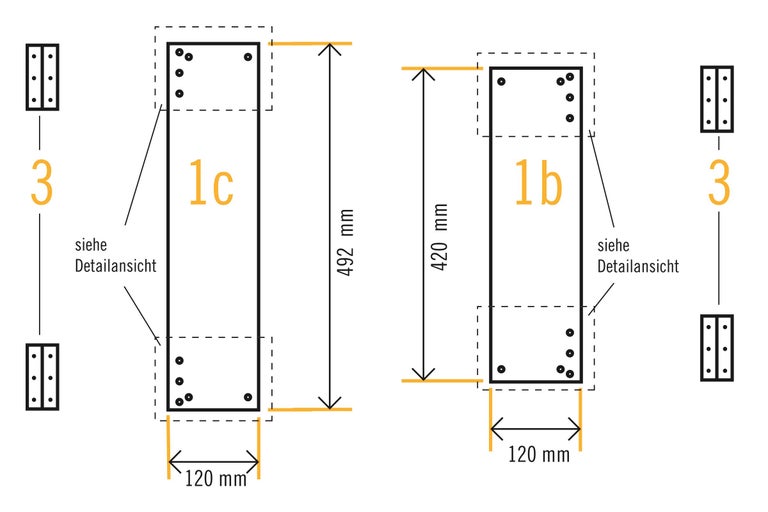

Bohrskizze 1b & 1c

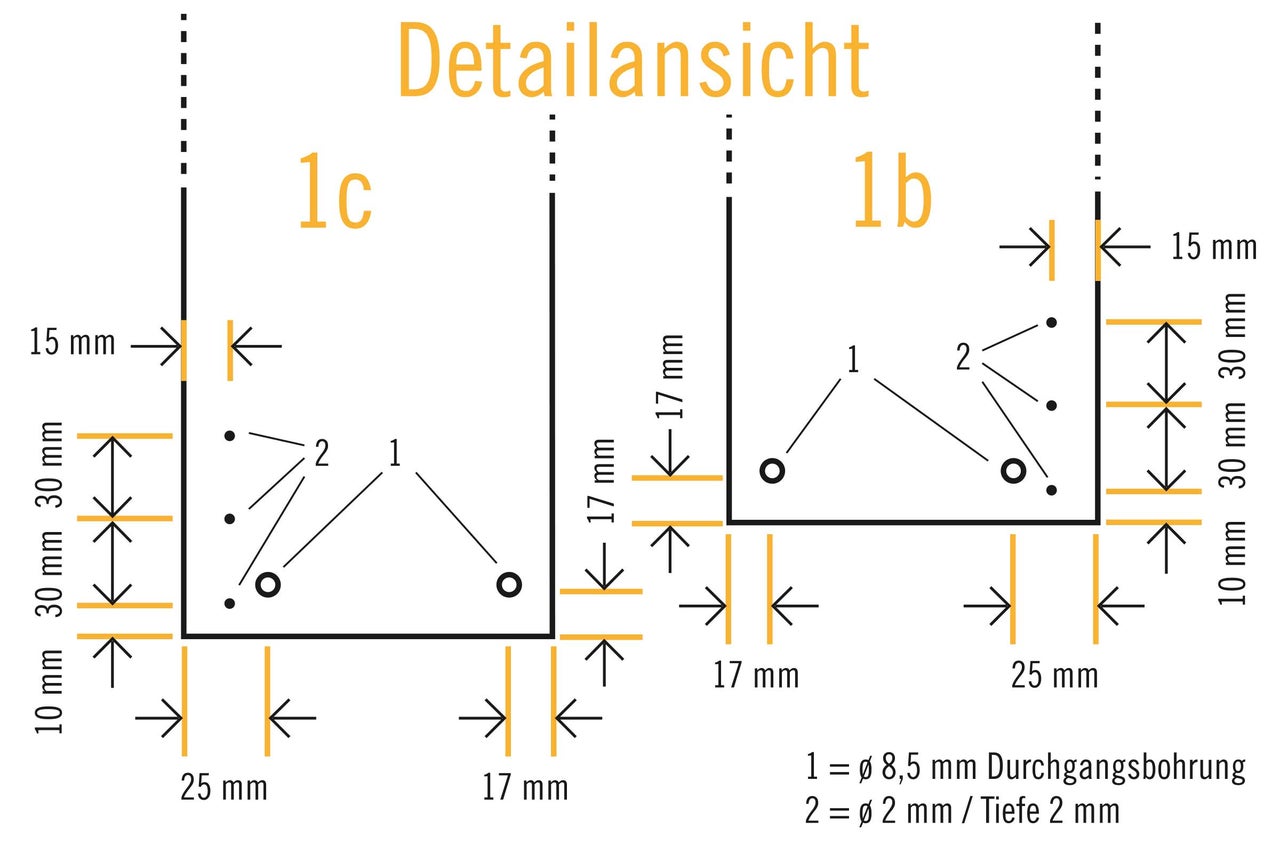

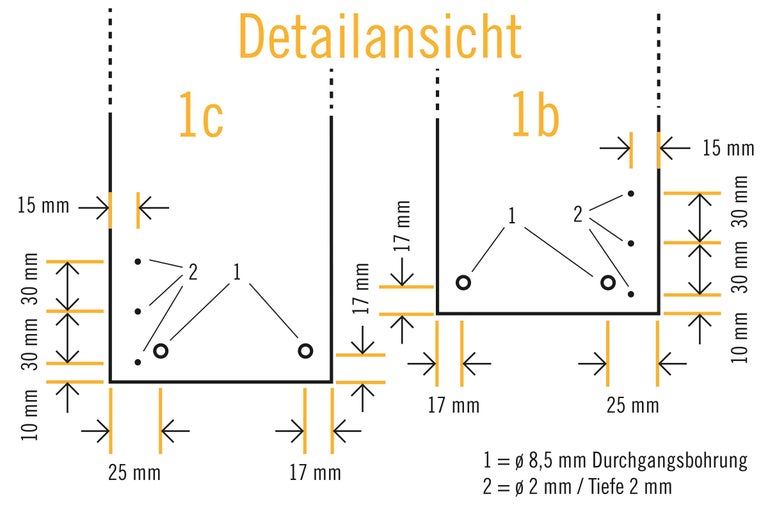

Die drei Bohrungen, die jeweils für die Scharniere vorgesehen sind, werden mit dem 2 mm Bohrer nur 2 mm tief gebohrt, damit eine ausreichend feste Verschraubung möglich ist. Die restlichen Bohrungen sind Durchgangsbohrungen mit dem 4,5 mm Bohrer.

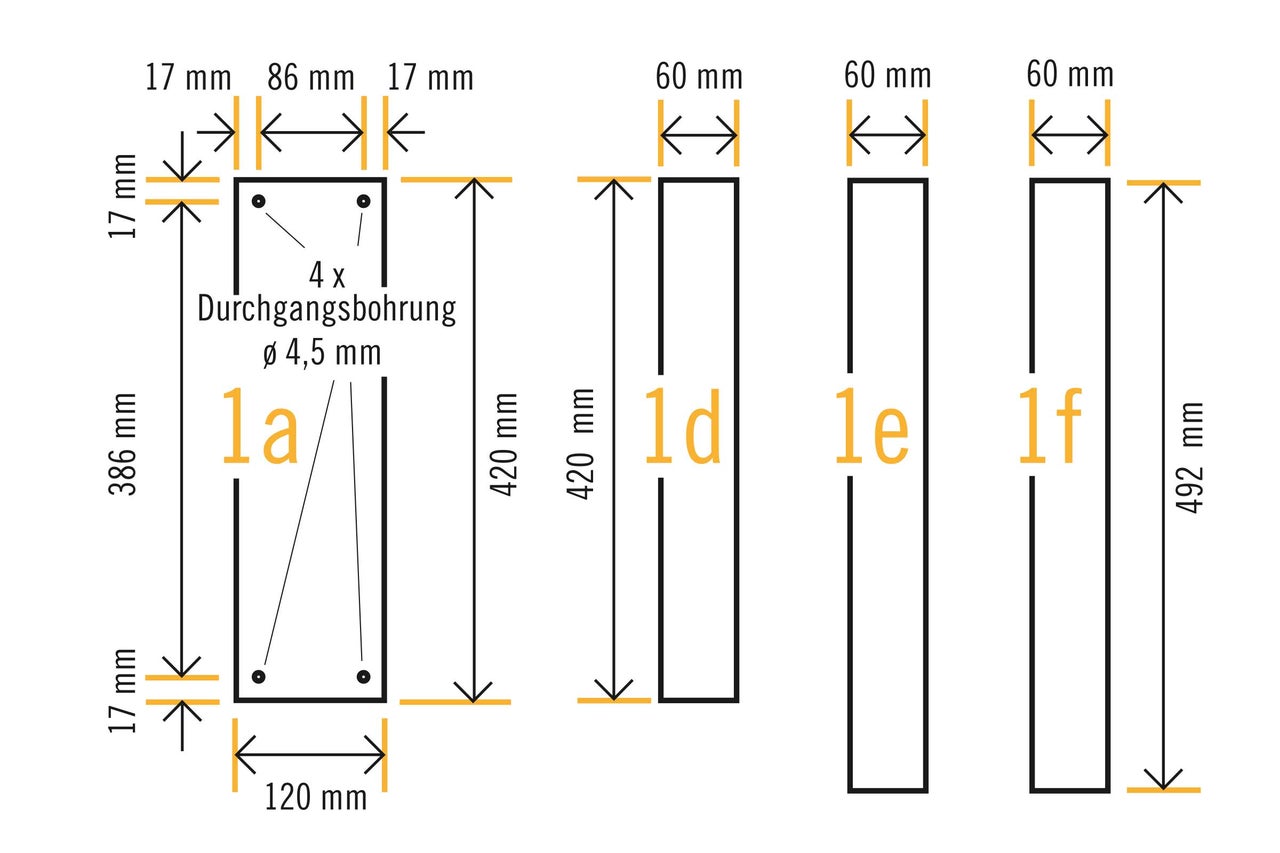

Bohrskizze Platte 1a
Die Platte "1a" wird 4 mal mit 4,5 mm Ø gebohrt. Die weiteren Bauteile "1d", "1e", "1f" werden nicht gebohrt. Aus diesen Bauteilen wird die Ablage gebaut.

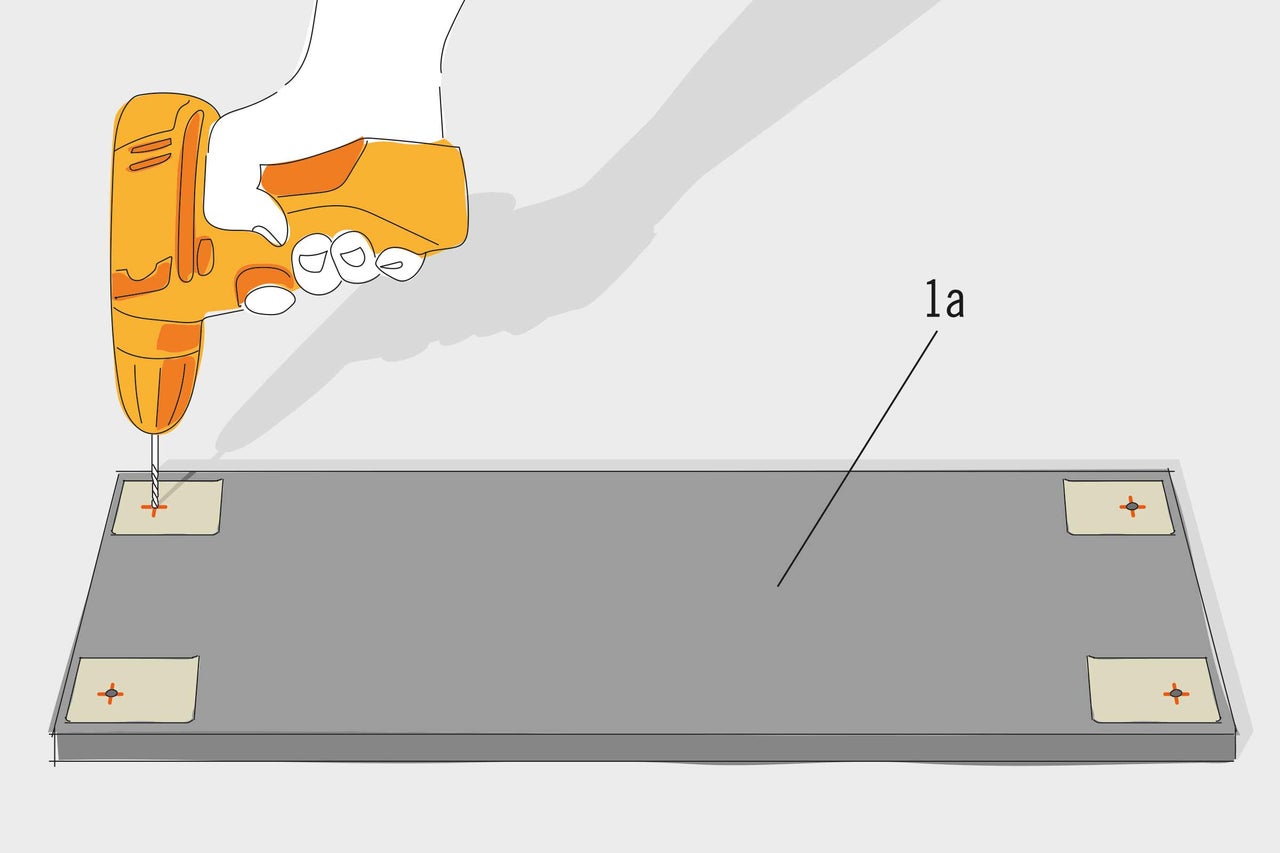

Bohrlöcher Platte 1a bohren
10
Zum Bohren der Platte "1a" wird für die vier Bohrungen Kreppband aufgeklebt und die Bohrlöcher angezeichnet. Die Löcher werden als Durchgangslöcher mit Ø 4,5 mm gebohrt. Die Bohrlöcher anschließend mit dem Senker senken.

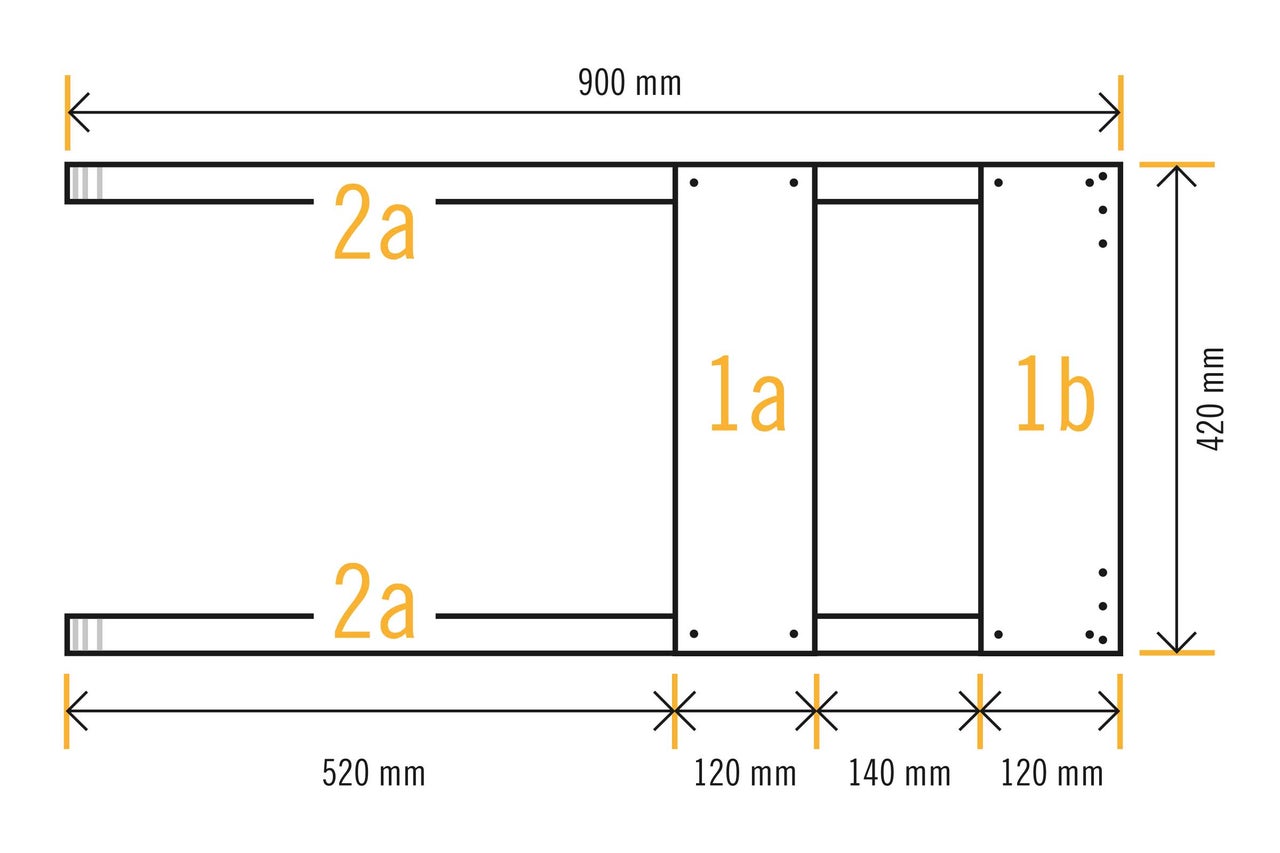

Platte 1a & 1b an den Tischbeinen befestigen
Die beiden Tischbeine "2a" mit der schmalen Holzseite parallel zueinander auf eine Unterlage legen. Die Platte "1b" am geraden Ende der Tischbeine bündig auflegen. Die 2 mm Bohrungen sind nach außen angeordnet. Die Tischbeine und die Platte mit dem Winkel zueinander ausrichten und an den 4,5 mm Durchgangslöchern verschrauben. Hierfür werden die Senkkopfschrauben 4,5x45 mm verwendet. Die Platte "1a" nach den Maßangaben der Zeichnung auflegen und ebenfalls mit 4,5x45 mm Senkkopfschrauben an den Tischbeinen anschrauben.
Tischbeine mit Platte 1c verbinden

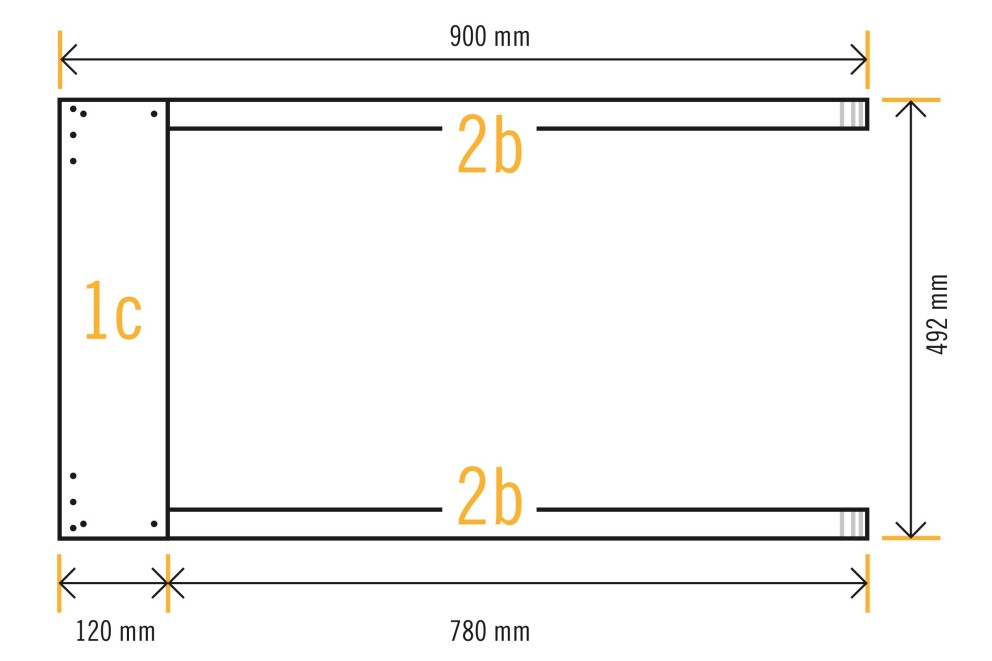

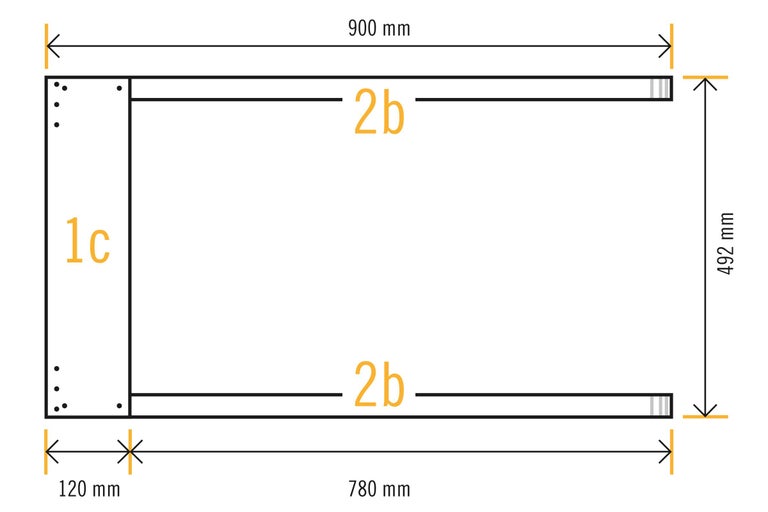

Die beiden Tischbeine "2b" ebenfalls auf der schmalen Holzseite parallel zueinander auslegen. Wie zuvor am geraden Ende die Platte "1c" auflegen. Die 2 mm Bohrungen für die Montage der Scharniere zeigen nach außen. Die Platte an den Durchgangslöchern mit den Tischbeinen verschrauben. Hierfür werden die Senkkopfschrauben 4,5x45 mm verwendet.

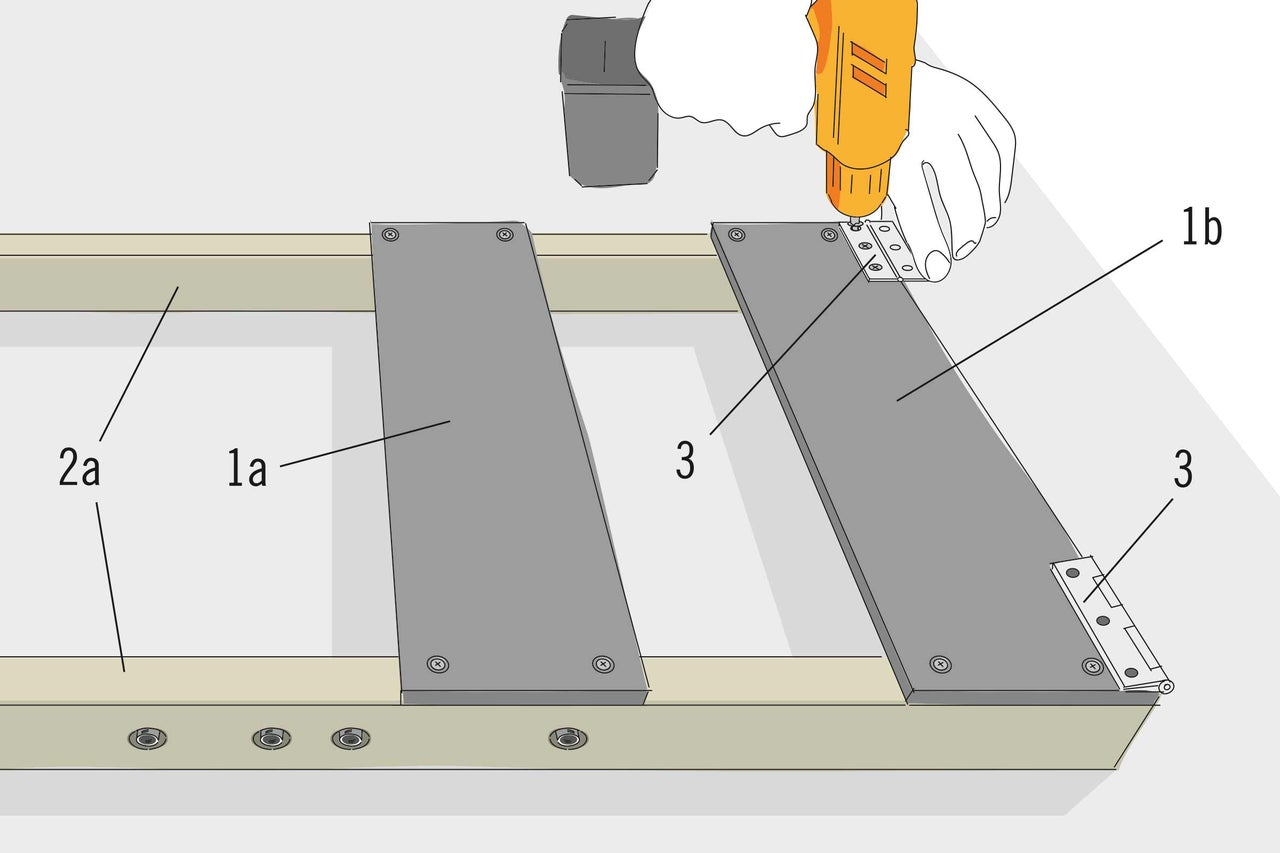

Scharniere an Platte 1b anschrauben
11
An der Platte "1b" die beiden Scharniere anschrauben. Hierfür die Senkkopfschrauben 3,5x12 mm verwenden.

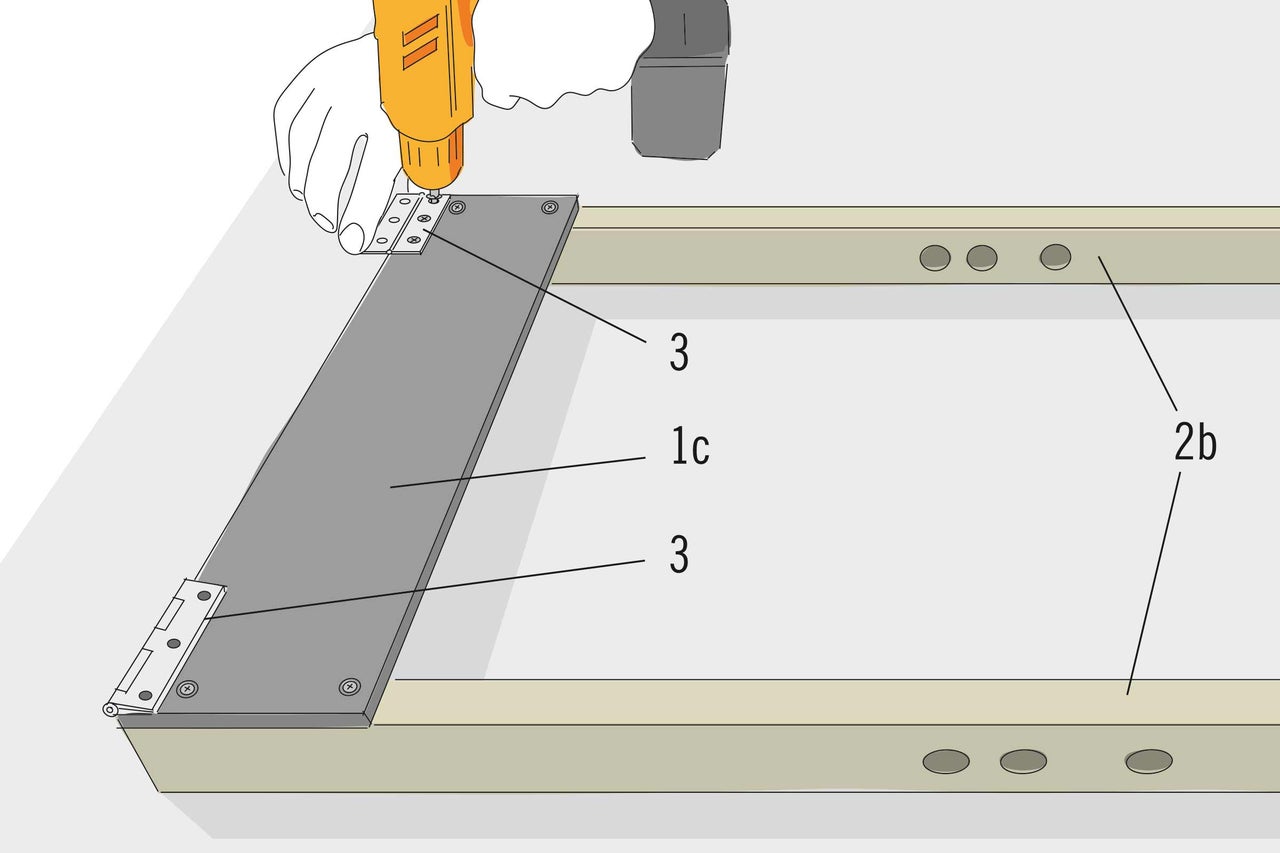

Scharniere an Platte 1c befestigen
12
Wie zuvor auch an der Platte "1c" die beiden Scharniere mit 3,5x12 mm Senkkopfschrauben befestigen.

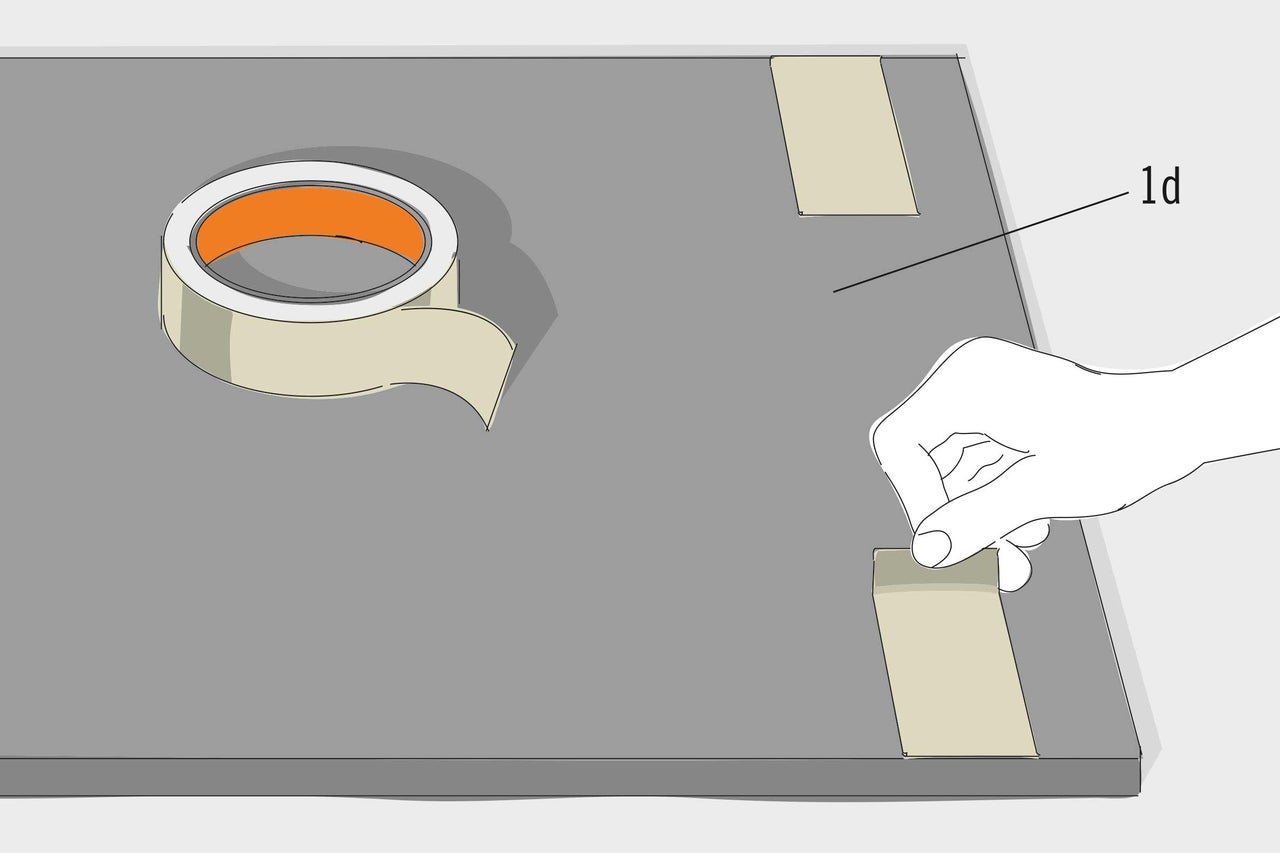

Tischplatte des Balkontischs vorbereiten
13
Die Tischplatte "1d" für die Befestigung der Scharniere mit Kreppband vorbereiten. Jetzt kann noch festgelegt werden, ob die glatte oder raue Seite der Siebdruckplatte als Oberseite für den höhenverstellbaren Tisch verwendet werden soll.

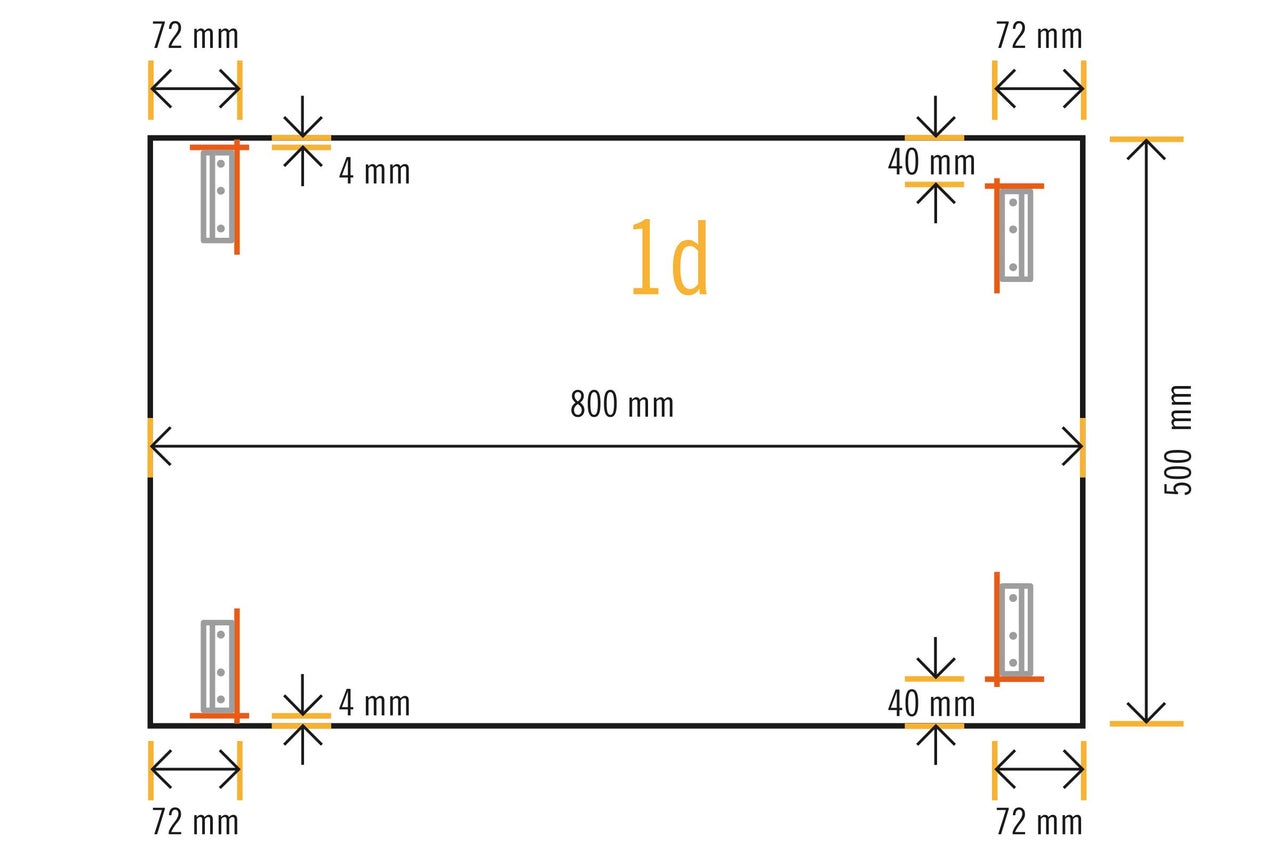

Position der Scharniere anzeichnen
Die Positionen der vier Scharniere auf den Kreppbändern genau anzeichnen.

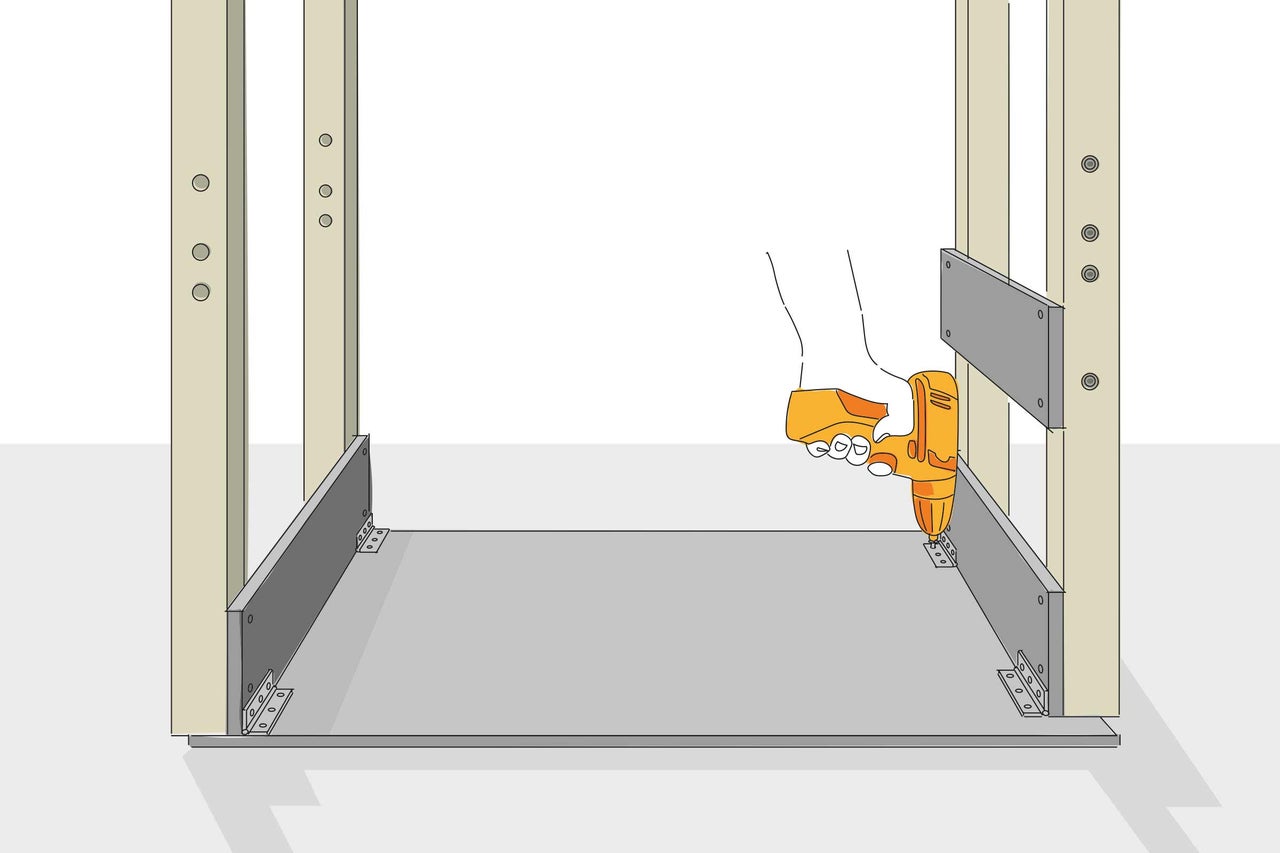

Tischbeine ausrichten & anschrauben
14
Mit einem Helfer werden die Tischbeine nacheinander auf der Unterseite der Tischplatte abgestellt und nach den Markierungen der Scharniere ausgerichtet. Links sind die Tischbeine "2b", rechts "2a". Die drei Schraubenlöcher jedes Scharnieres mit einem Vorstecher ankörnen. Dann die Scharniere an der Tischplatte mit 3,5x12 mm Senkkopfschrauben anschrauben.
Ablage des höhenverstellbaren Tischs bauen
Zum Bau der Ablage werden die drei Plattenzuschnitte "1d", "1e" und "1f" mit zwei Rollladengurten verbunden.

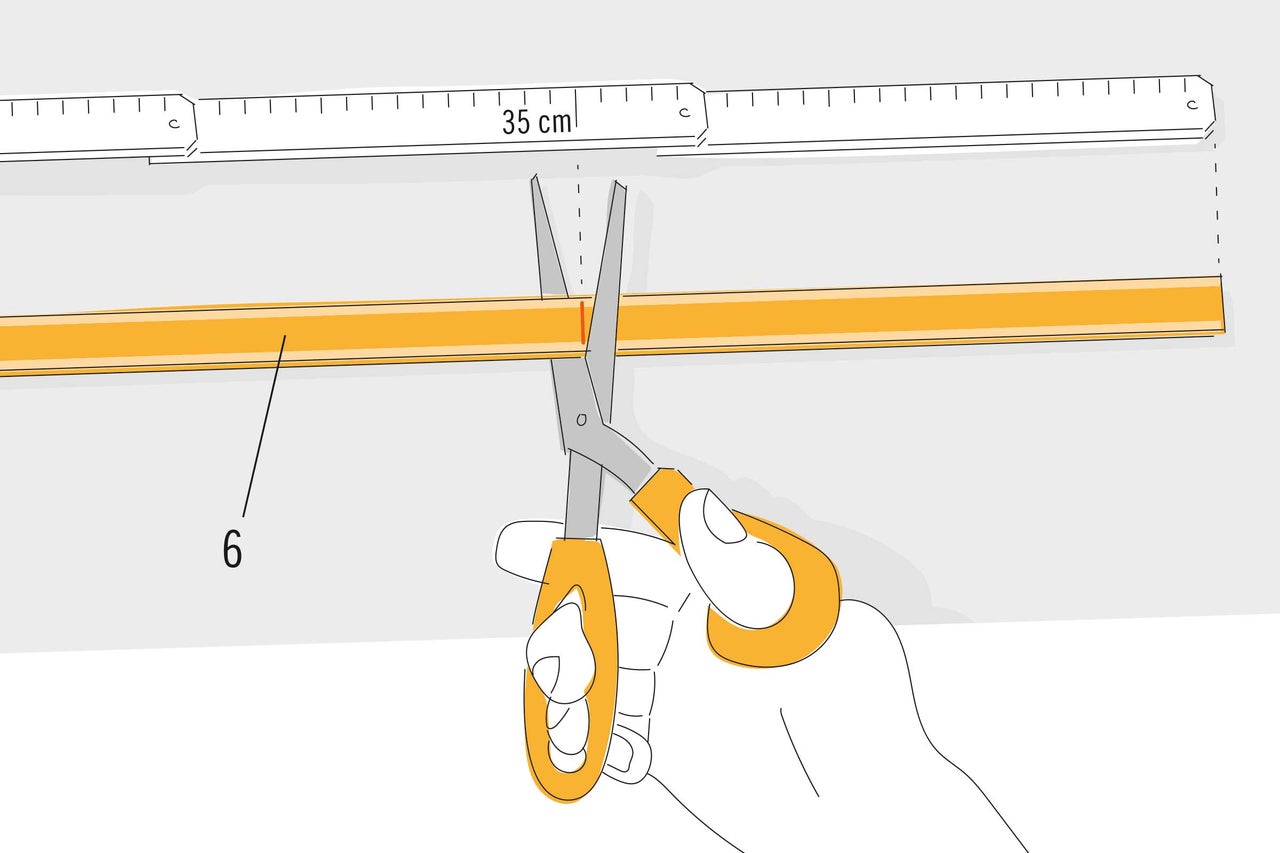

Gurte zuschneiden
15
Zwei Gurte für die Ablage des höhenverstellbaren Tischs auf eine Länge von 35 cm zuschneiden. Der Zuschnitt kann am einfachsten mit einer Haushaltsschere geschnitten werden.

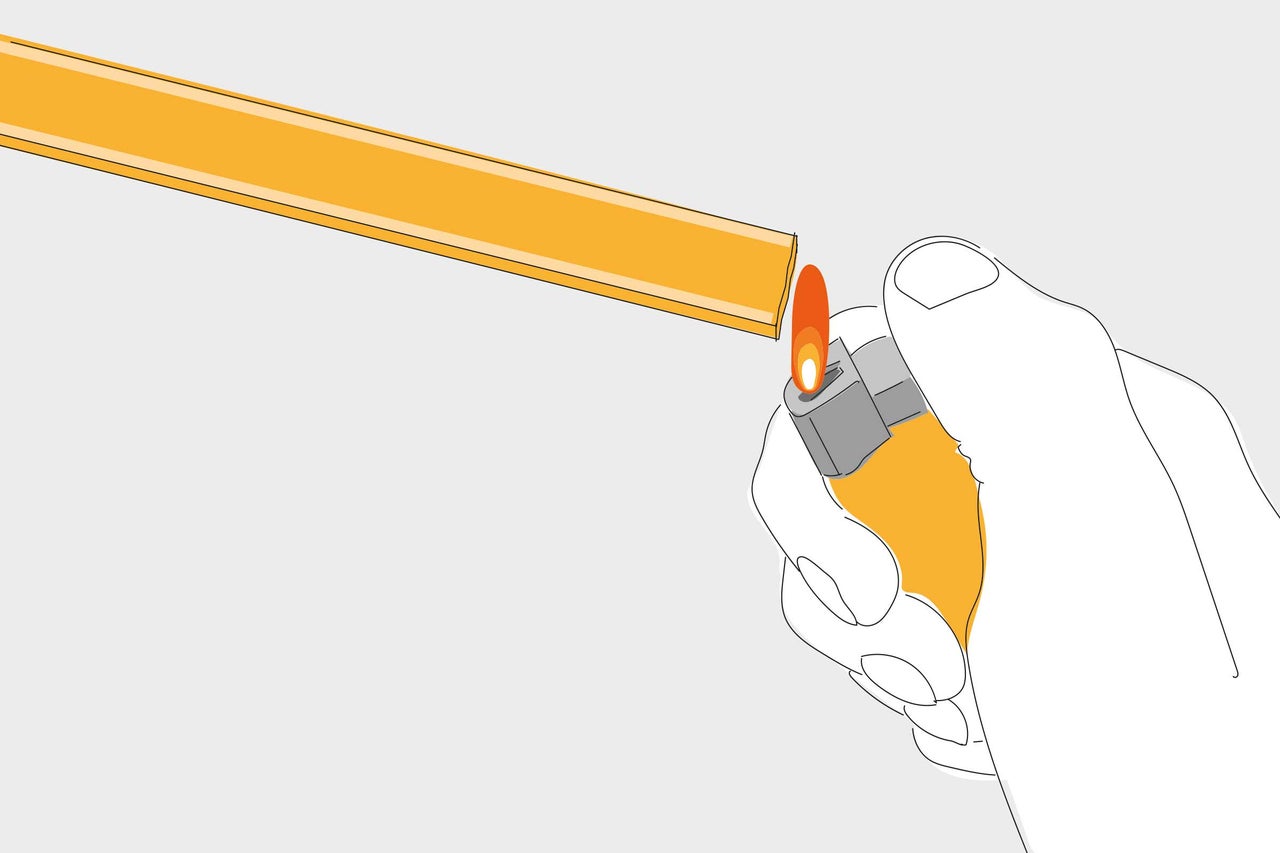

Gurtenden mit Feuerzeug verschmelzen
16
Damit die Gurtenden nicht ausfransen, werden die Enden mit einem Feuerzeug verschmolzen.

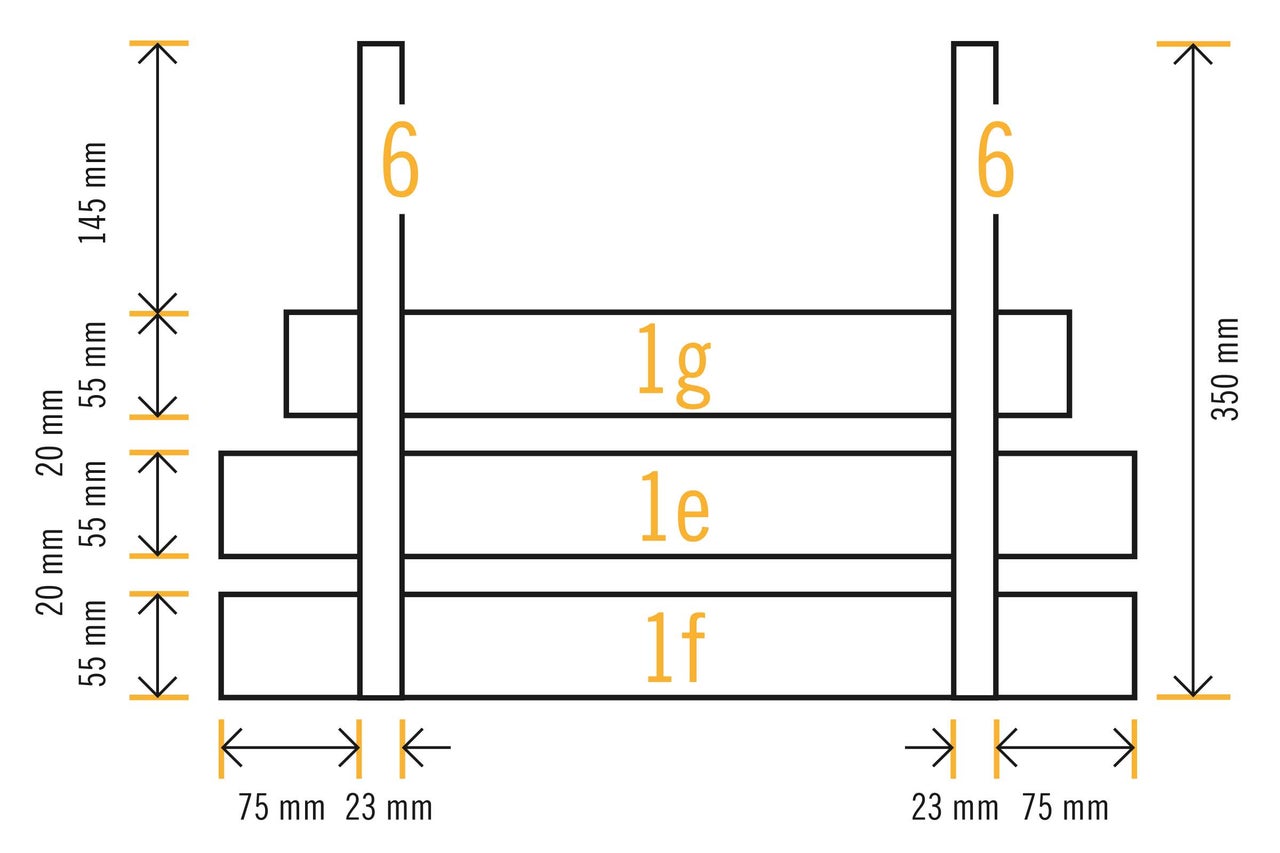

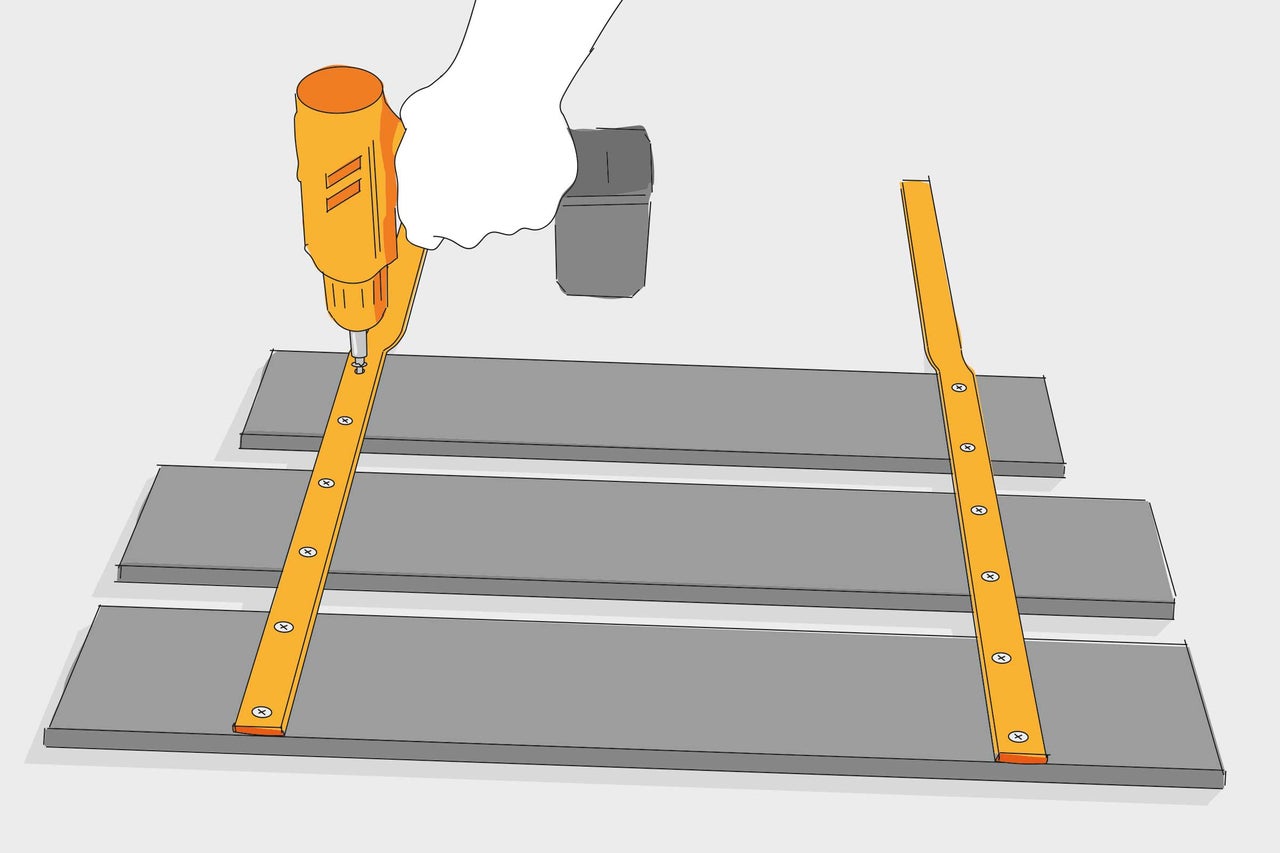

Plattenzuschnitte anordnen & befestigen
17

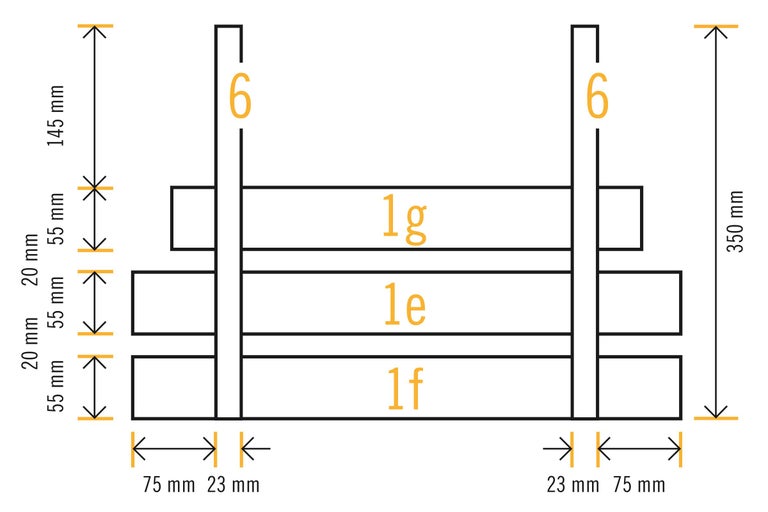

Die Plattenzuschnitte nach der Maßzeichnung anordnen. Dabei 20 mm Abstand zwischen den Platten einhalten. Die beiden Gurte auflegen und an jedem Plattenzuschnitt anschrauben. Die Abstände zu den Rändern der Zuschnitte betragen 15 mm. Für die Verschraubungen 3,5x12 mm Senkkopfschrauben verwenden.

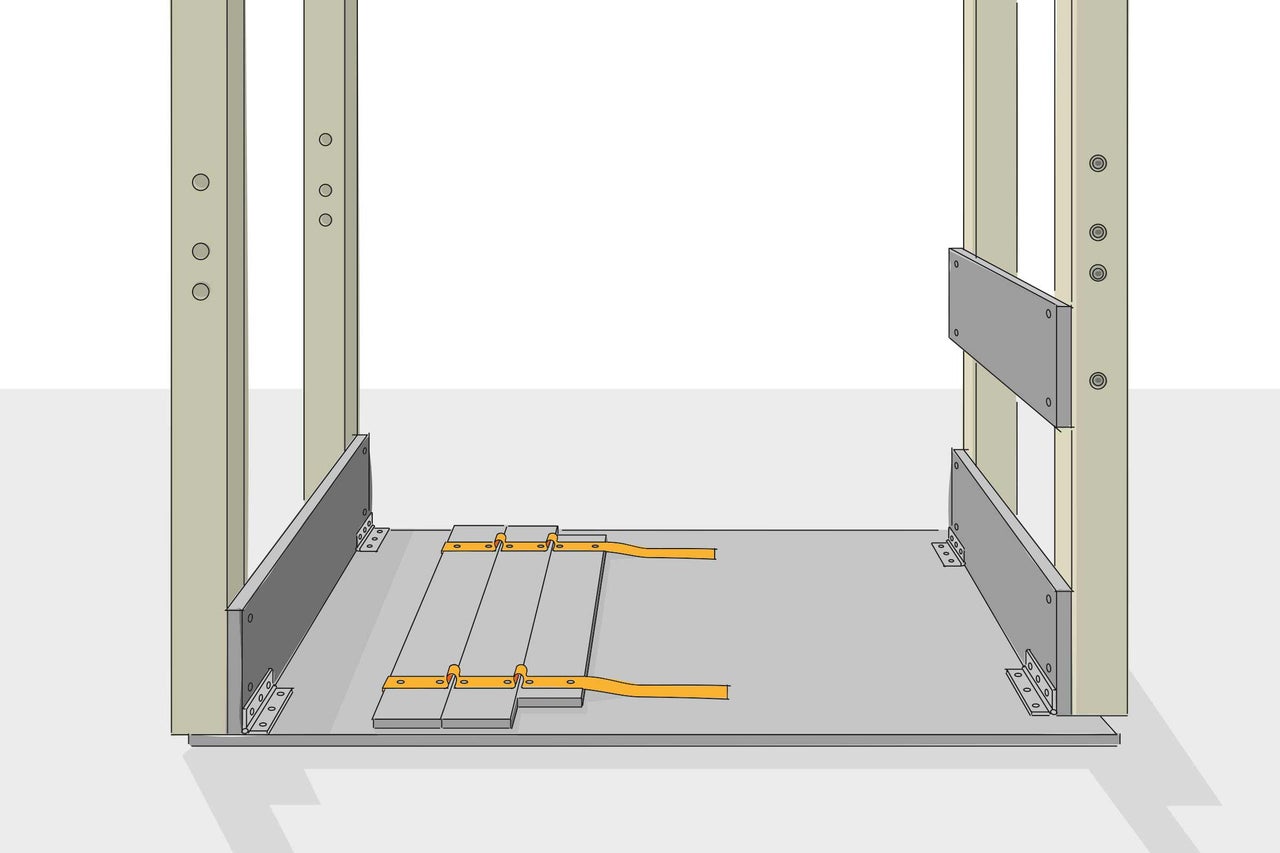

Ablage auf den höhenverstellbaren Tisch auflegen
18
Den vorbereiteten Tisch wie gezeigt ablegen. Die angefertigte Ablage mit den Gurtüberständen nach rechts auf die Tischplattenunterseite auflegen. Die einzelnen Plattenzuschnitte der Ablage dicht zusammenschieben.

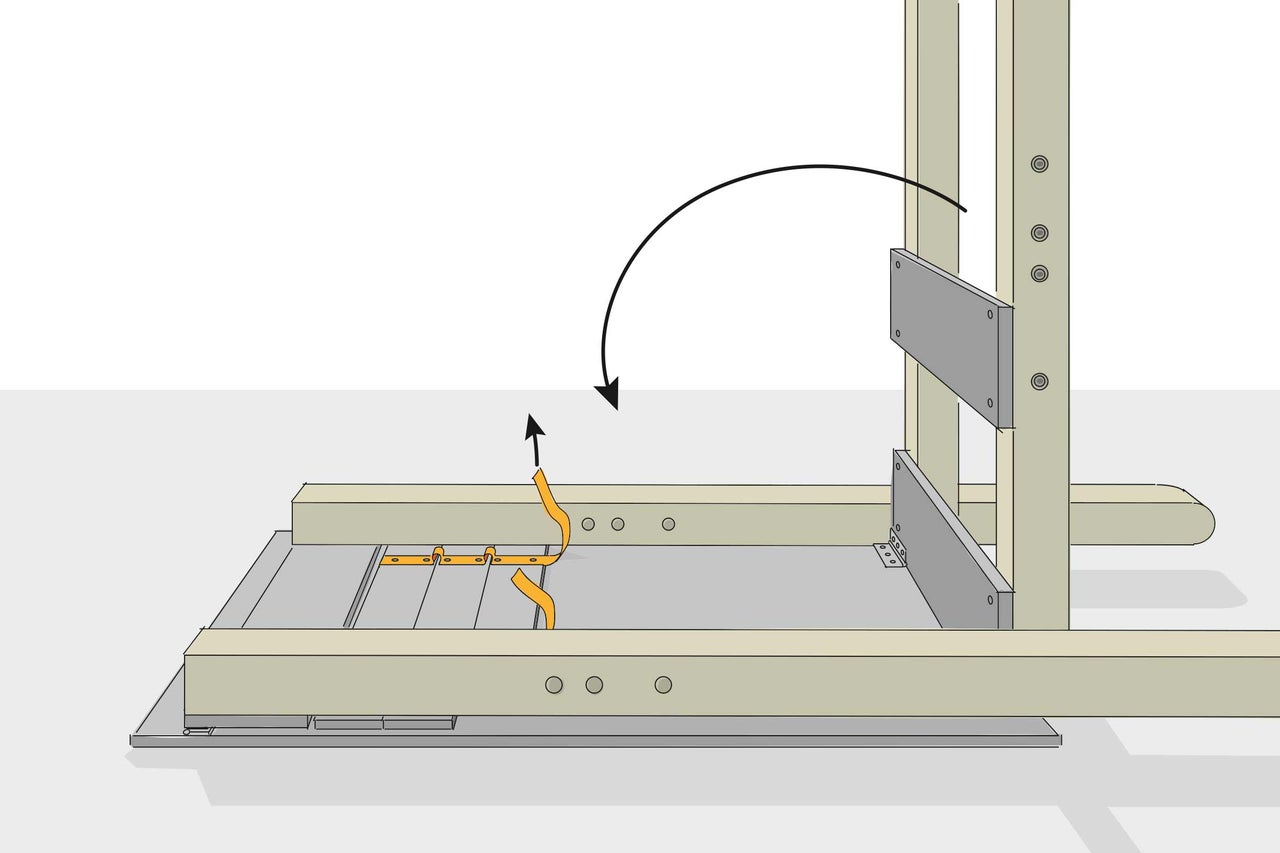

Tischbeine des Balkontischs umklappen
19
Die Tischbeine "2b" wie gezeigt nach unten klappen. Danach die Tischbeine 2a nach unten klappen.

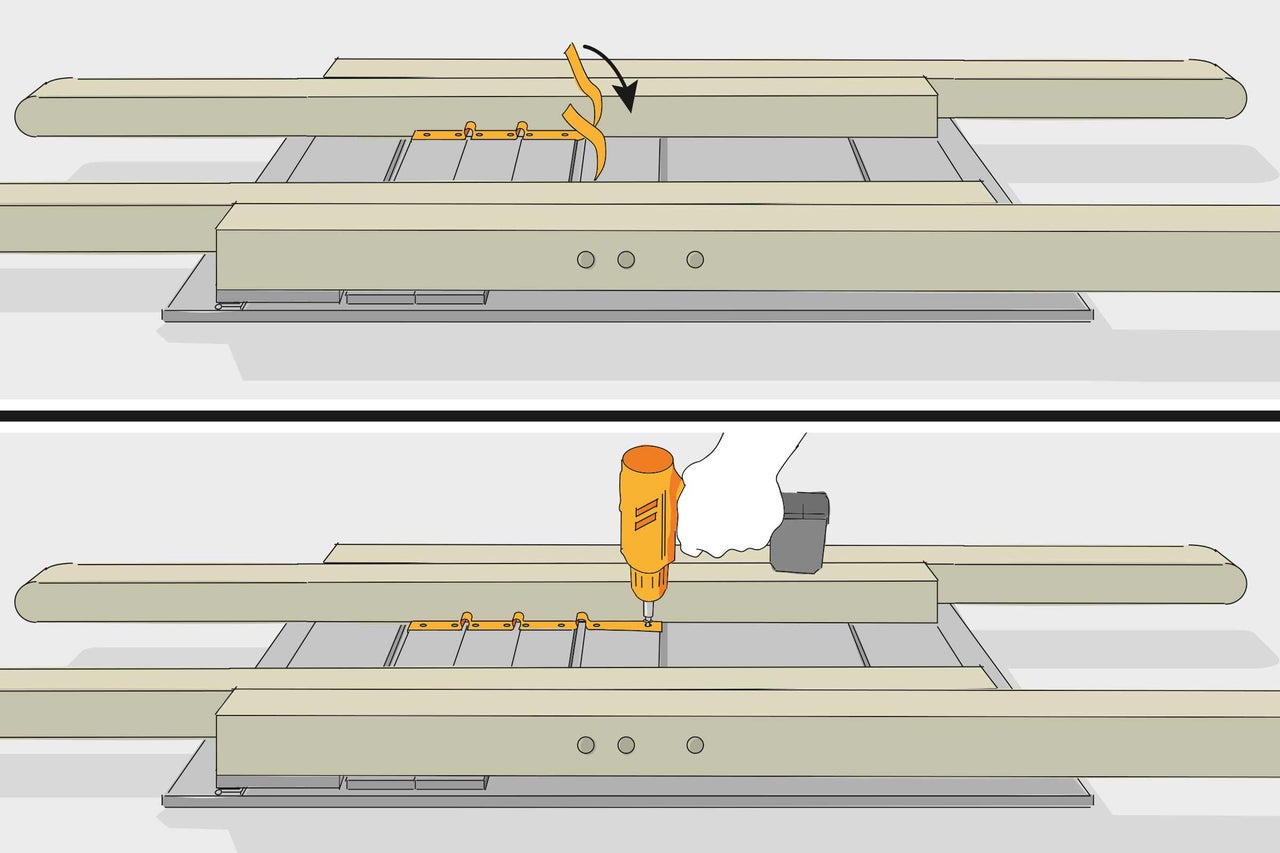

Gurte am höhenverstellbaren Tisch montieren
20
Die überstehenden Gurte der Ablage nach oben ziehen. Die beiden Gurtüberstände an der Platte "1a" anschrauben. Hierfür 3,5x12 mm Senkkopfschrauben verwenden.
In dieser zusammengeklappten Position kann der Tisch platzsparend aufbewahrt werden.

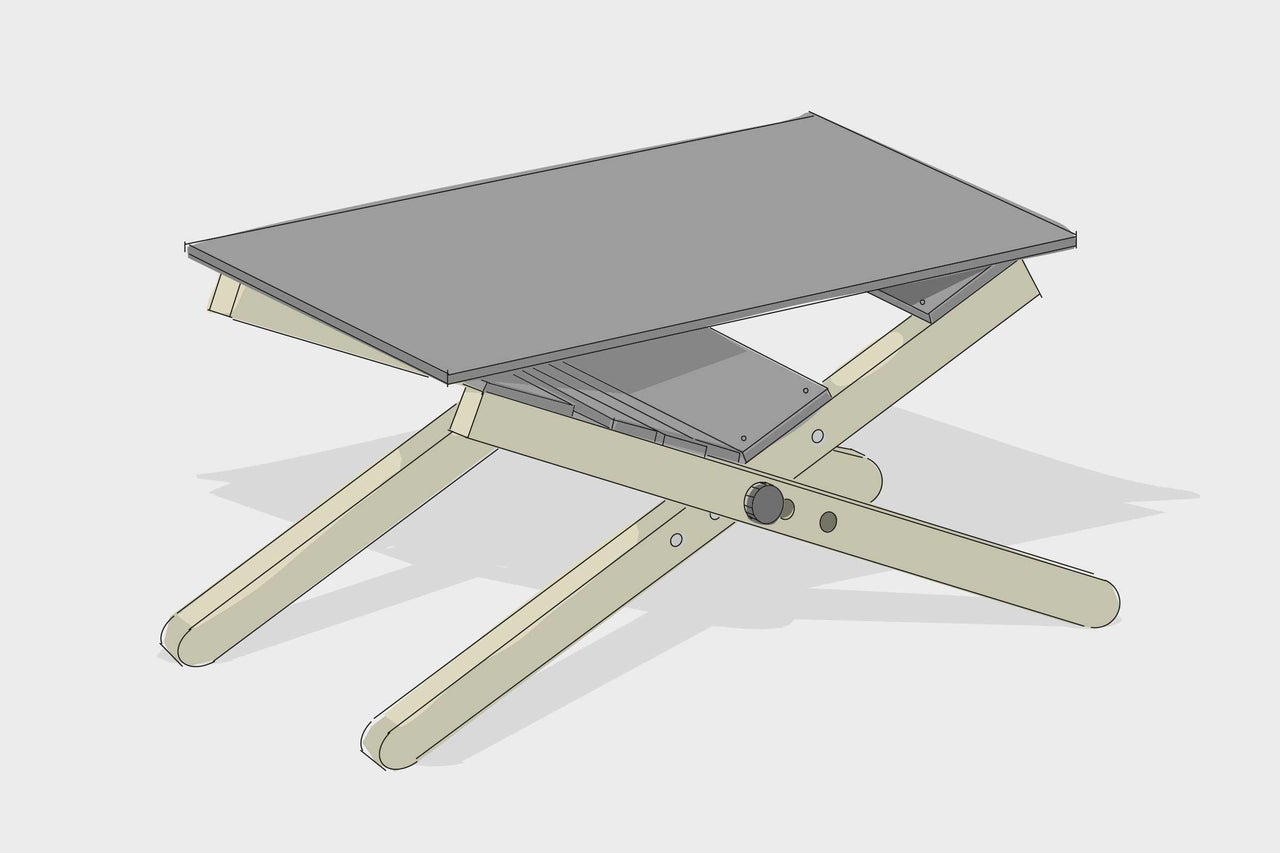

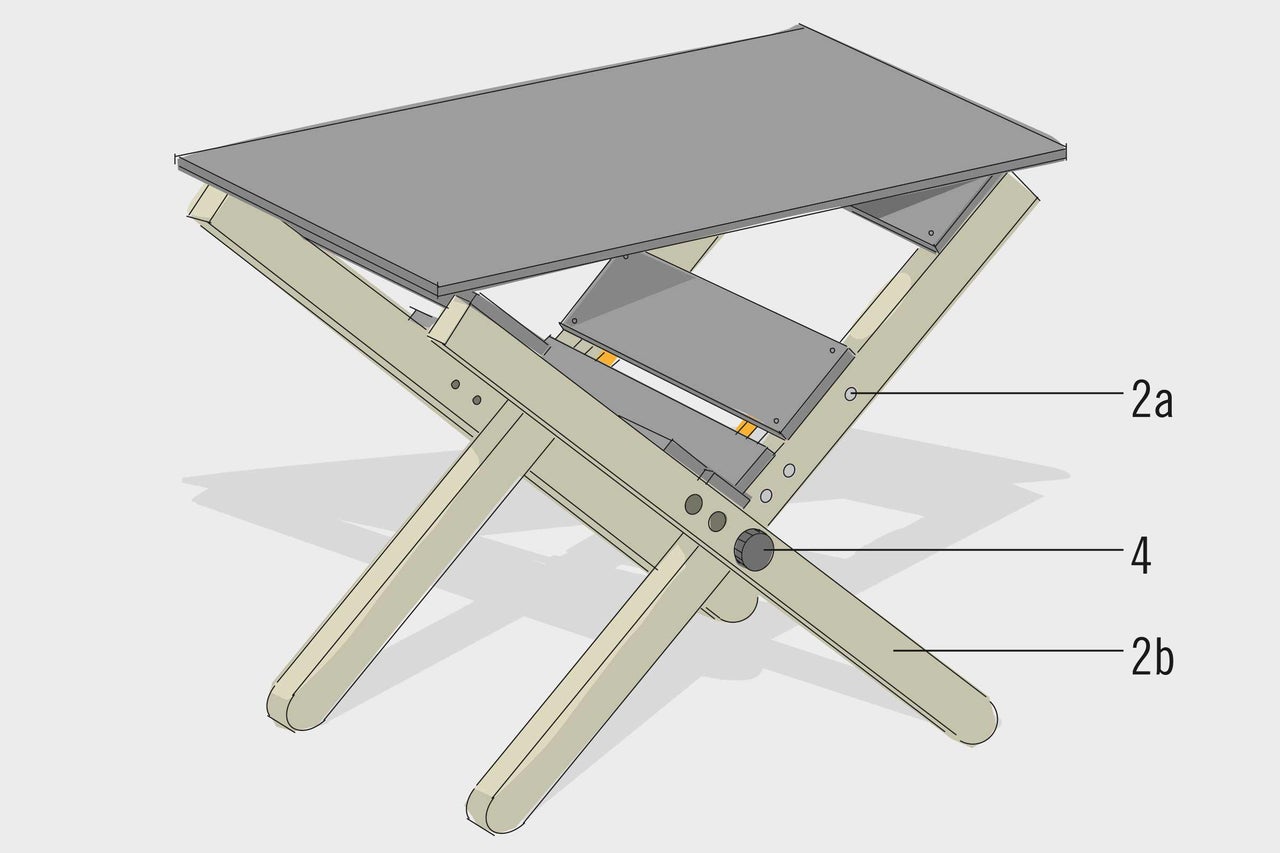

Höhenverstellbaren Tisch fertigstellen
21
Die Sterngriffschraube "4" kann nun an den Tischbeinen "2b" in die Gewindemuffen eingedreht und an einer der Bohrungen in den Tischbeinen "2a" eingeführt werden. Durch die Verwendung unterschiedlicher Bohrlöcher können verschiedene Höheneinstellungen vorgenommen werden.
Lege den Tisch beim Verstellen der Höhe auf die Seite, damit Du Dich nicht einklemmen kannst oder bitte jemanden den Tisch so lange zu halten.

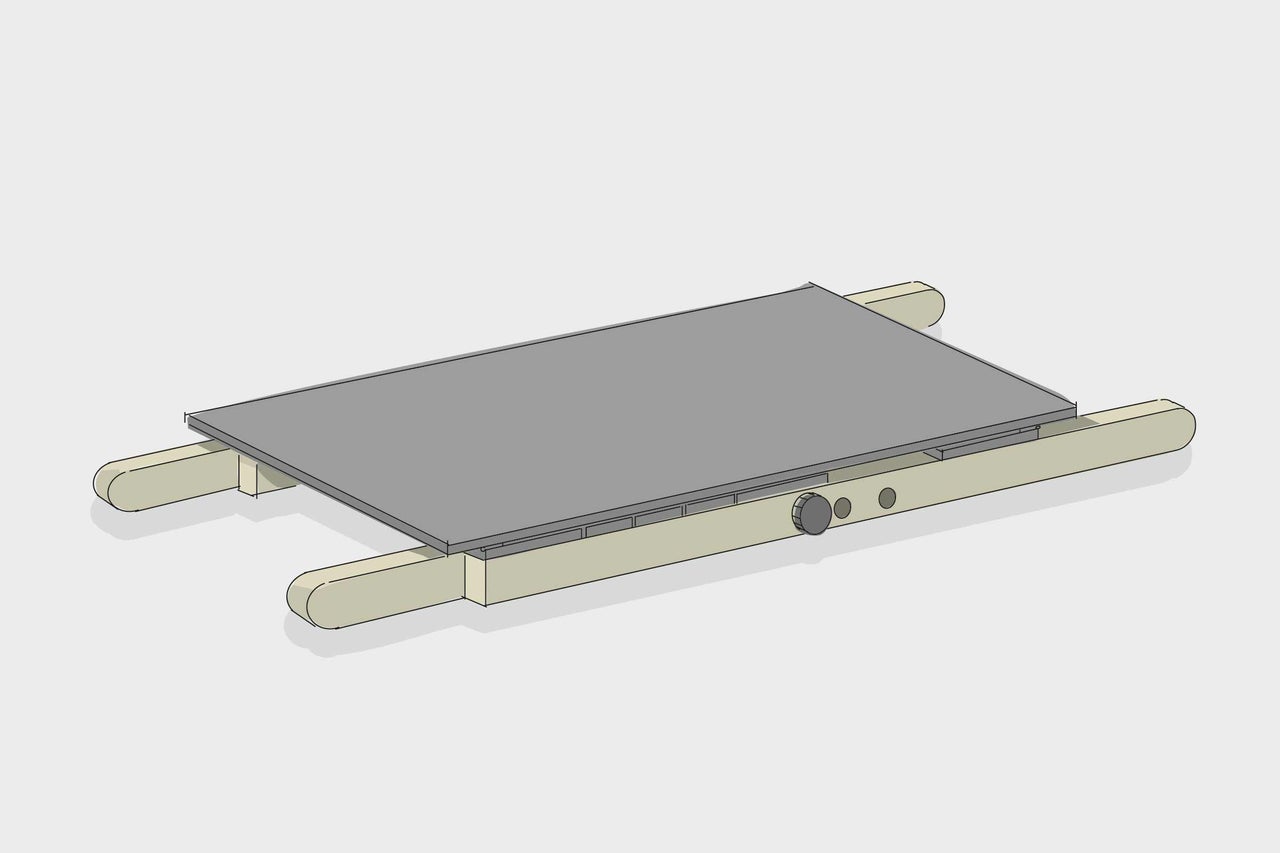

Höhenverstellbaren Tisch für den Transport sichern
22
Zum Transport des Tisches kannst Du ihn komplett zusammen klappen und mit der Sterngriffschraube sichern.
Sicherheitshinweise
Wichtig! Bitte lies Dir diese Informationen sorgfältig durch.
Die Anleitung wurde mit größtmöglicher Sorgfalt erstellt, kann aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen!
HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.
- Keines der Möbelstücke darf zum Klettern oder Turnen benutzt werden. Um Sturzunfällen vorzubeugen, insbesondere Kindern das Risiko bewusst machen.
- Bei allen Arbeitsschritten geeignete Schutzausrüstung tragen.
- Sägeraue Oberflächen vor dem Möbelbau abschleifen, um Verletzungen (z. B. Splitter) vorzubeugen.
- Alle Kanten sind optimalerweise mit einer Oberfräse (Fräser mit Mindestradius 3 mm) zu bearbeiten. Sollte keine Oberfräse vorhanden sein, muss die Kante von Hand auf einen Mindestradius von 2 mm geschliffen werden.
- Obstkisten BUILDIFY Die Obstkisten sind nur für das Aufbewahren leichter Gegenstände geeignet. Um dem Reißen und Spalten des Holzes vorzubeugen, die Bohrlöcher mit einem Bohrsenker vorbohren.
- Wenn Du Dich an unsere Anleitung hältst, kannst Du den Tisch mit maximal 20 kg belasten.
