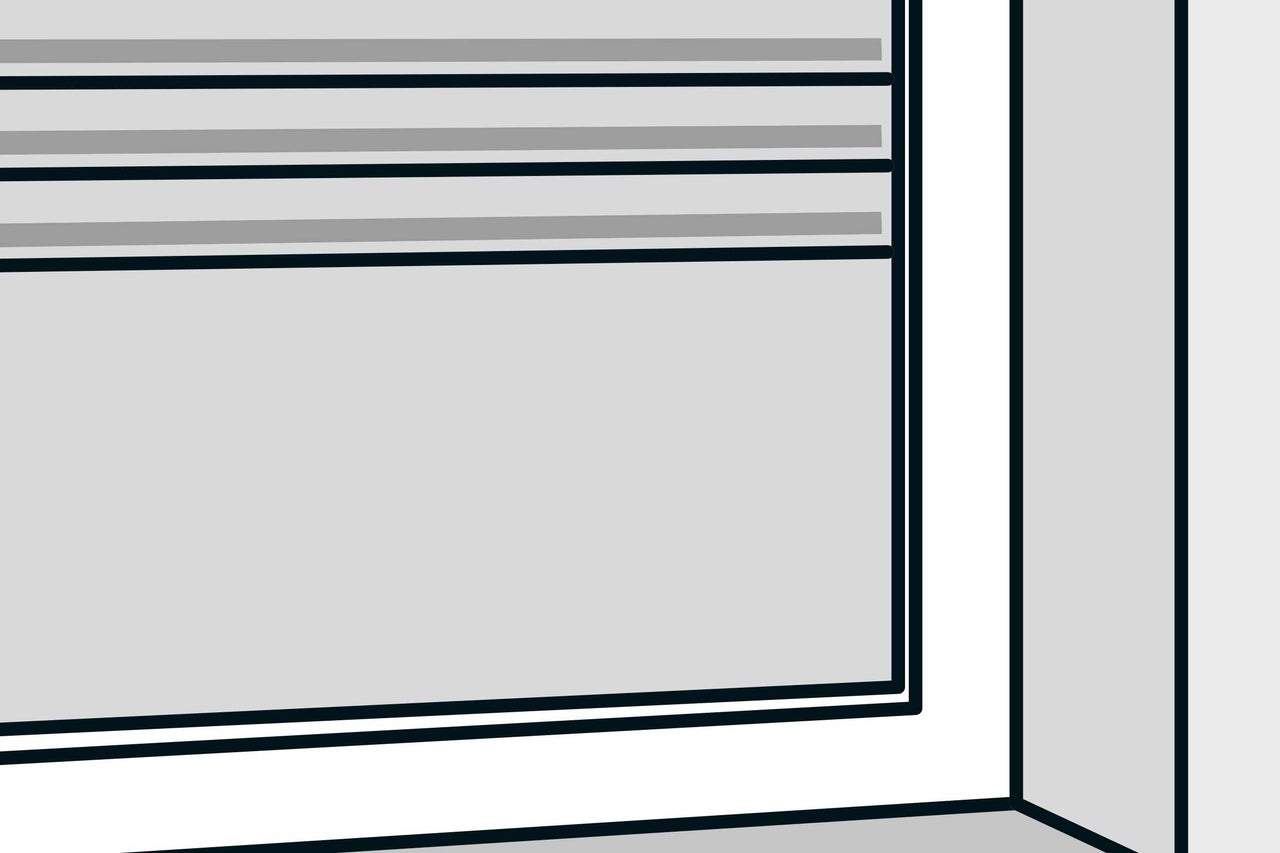

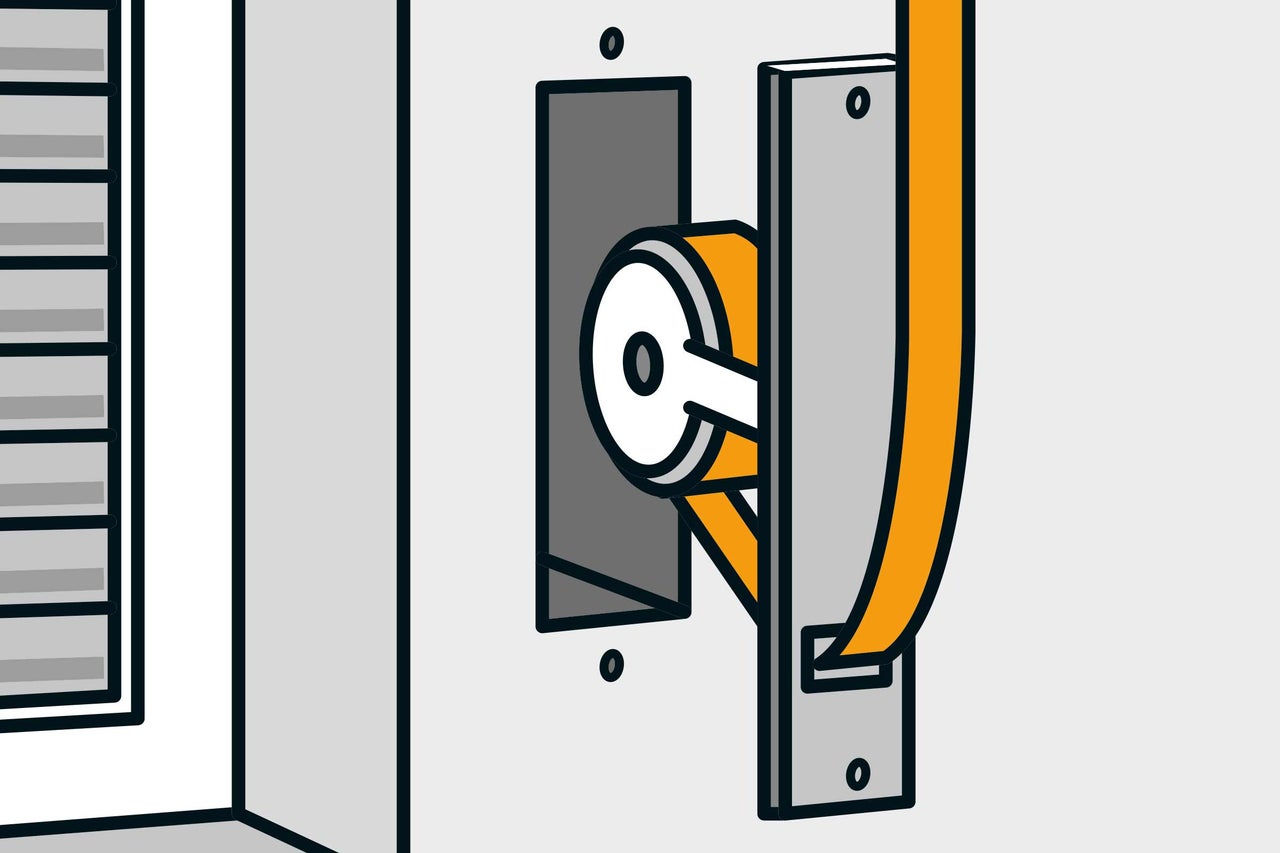

Vor der Montage eines neuen automatischen Gurtwicklers muss der alte Gurtwickler ausgebaut werden. Lass den Rollladen ganz herunter, bis die Lamellen vollständig geschlossen sind. Löse die Verschraubungen der Abdeckplatte des alten Gurtwicklers.
Anleitung
Gurtwickler montieren

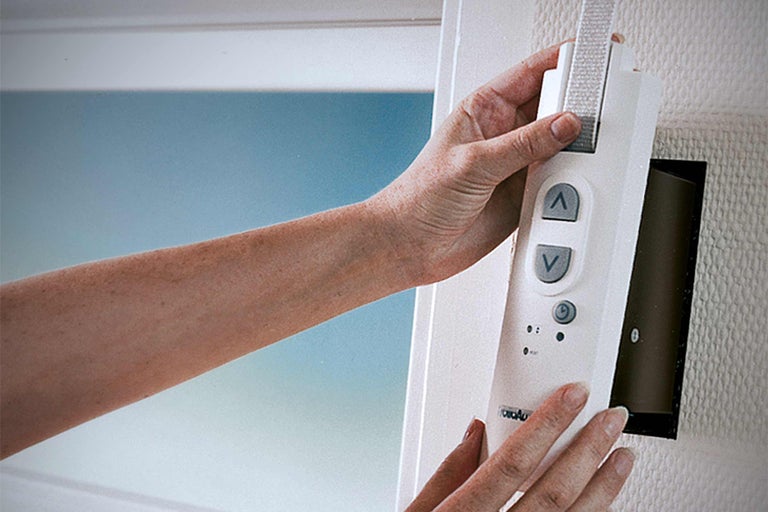

Alter Gurtwickler raus, neuer ein. Kein Problem mit unserer Anleitung der Meisterschmiede. Wir erklären Dir alles Schritt für Schritt, damit Du Deine Rollläden wieder einwandfrei hoch- und runterlassen kannst. Ran an den Wickler!
Alten Gurtwickler ausbauen
01
02

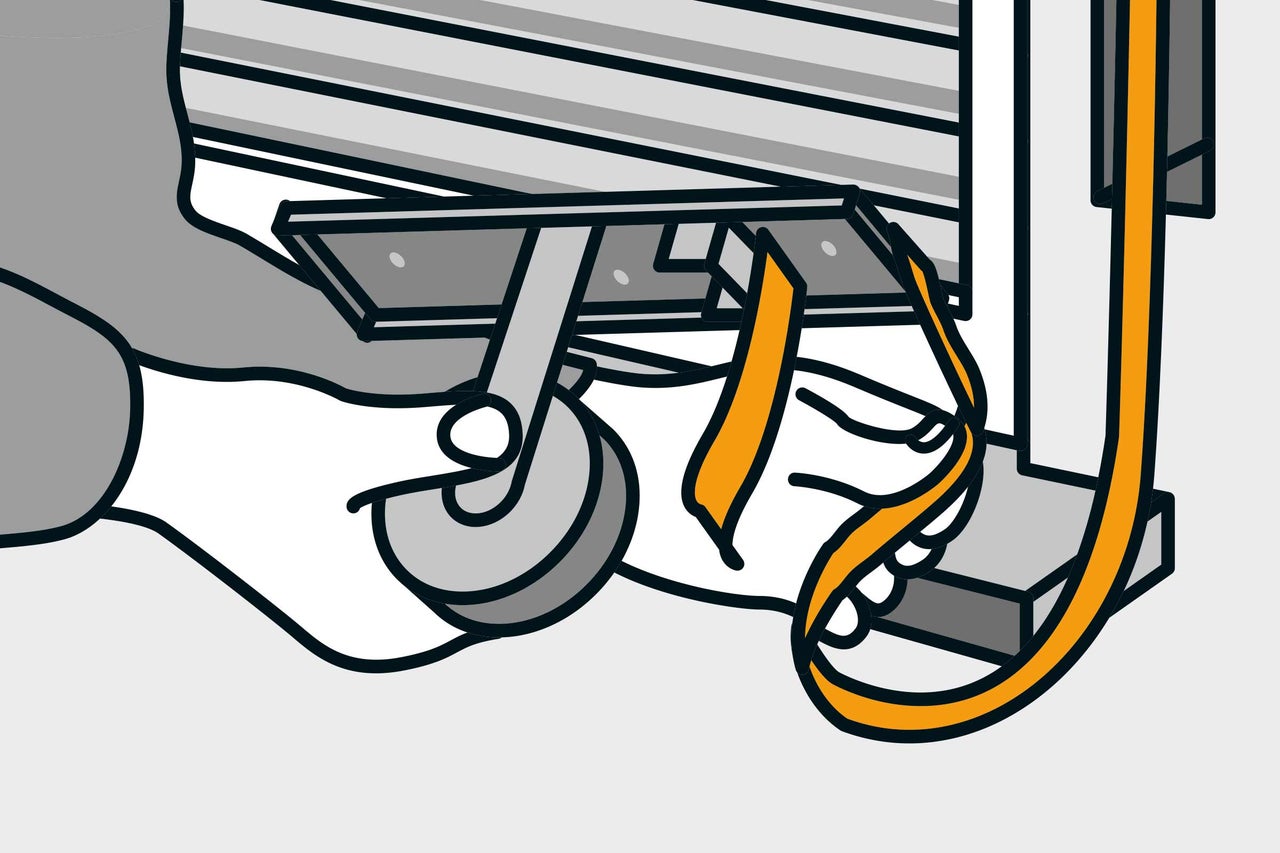

Achtung: Verletzungsgefahr durch die vorgespannte Feder des Wickelrades! Entspanne die Feder vorsichtig von Hand. Nimm den Gurtwickler aus der Wandöffnung heraus. Wickel das Gurtband ab und löse es vom Wickelrad.
03

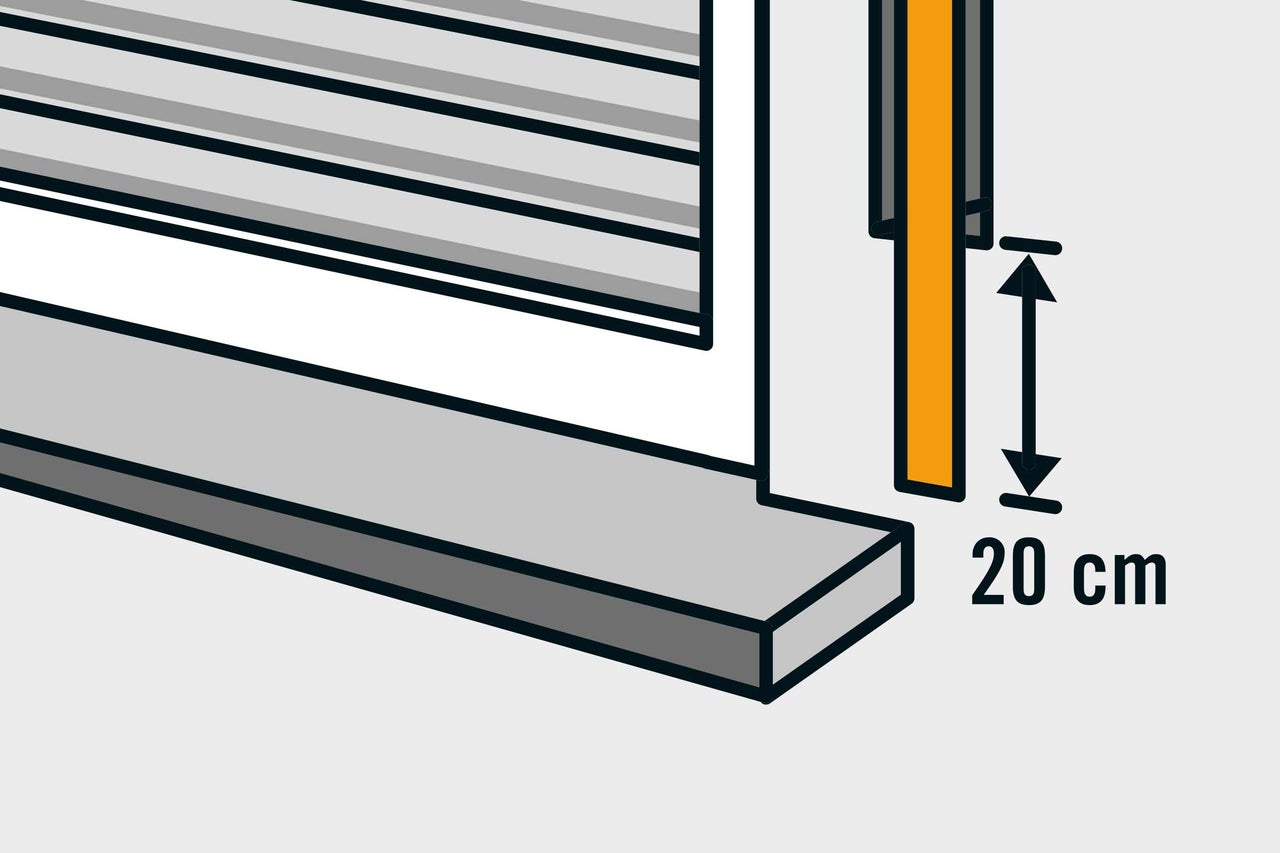

Spanne das Gurtband über der Wandöffnung, markiere es 20 cm unterhalb der Wandöffnung und trenne es ab.
04

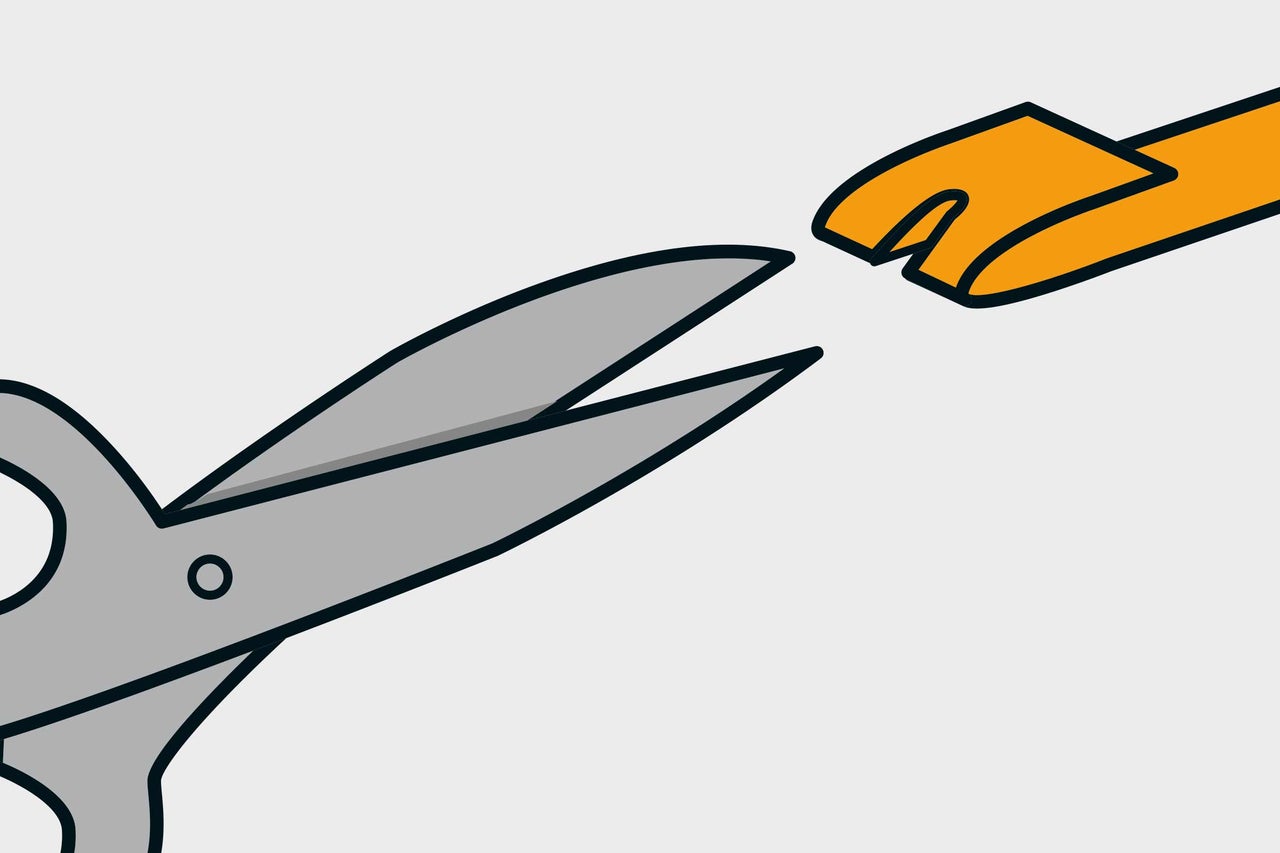

Schlage das Ende des Gurtbandes 2 cm um und schneide in die Gurtmitte einen kurzen Schlitz. So kannst Du das Gurtband später in den Haken auf dem Wickelrad einhaken.
Neuen Gurtwickler einbauen
05

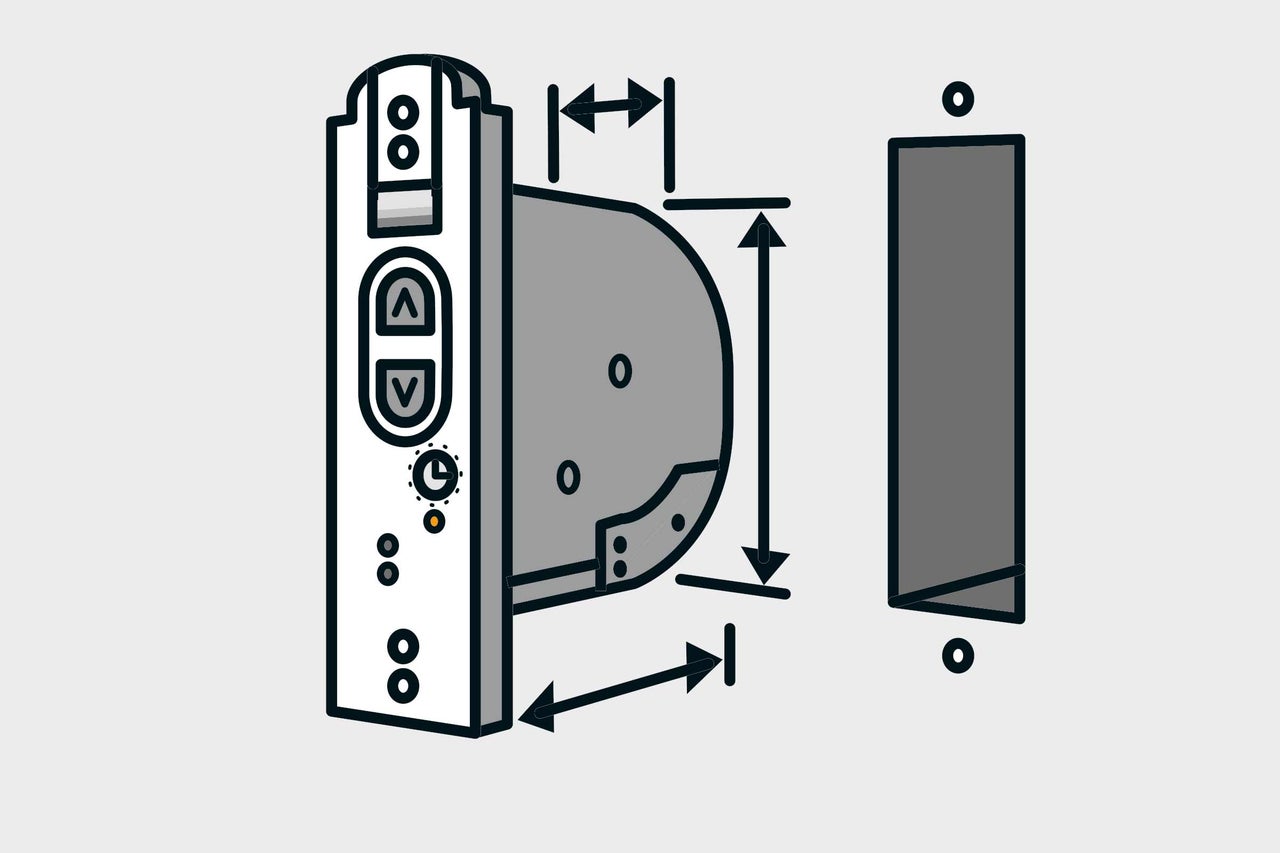

Überprüfe, ob die Wandöffnung ausreichend groß ist für den Einbau des neuen Gurtwicklers. Dieser darf nicht am Mauerwerk anliegen, sonst kann es zur Geräuschbildung kommen.
06

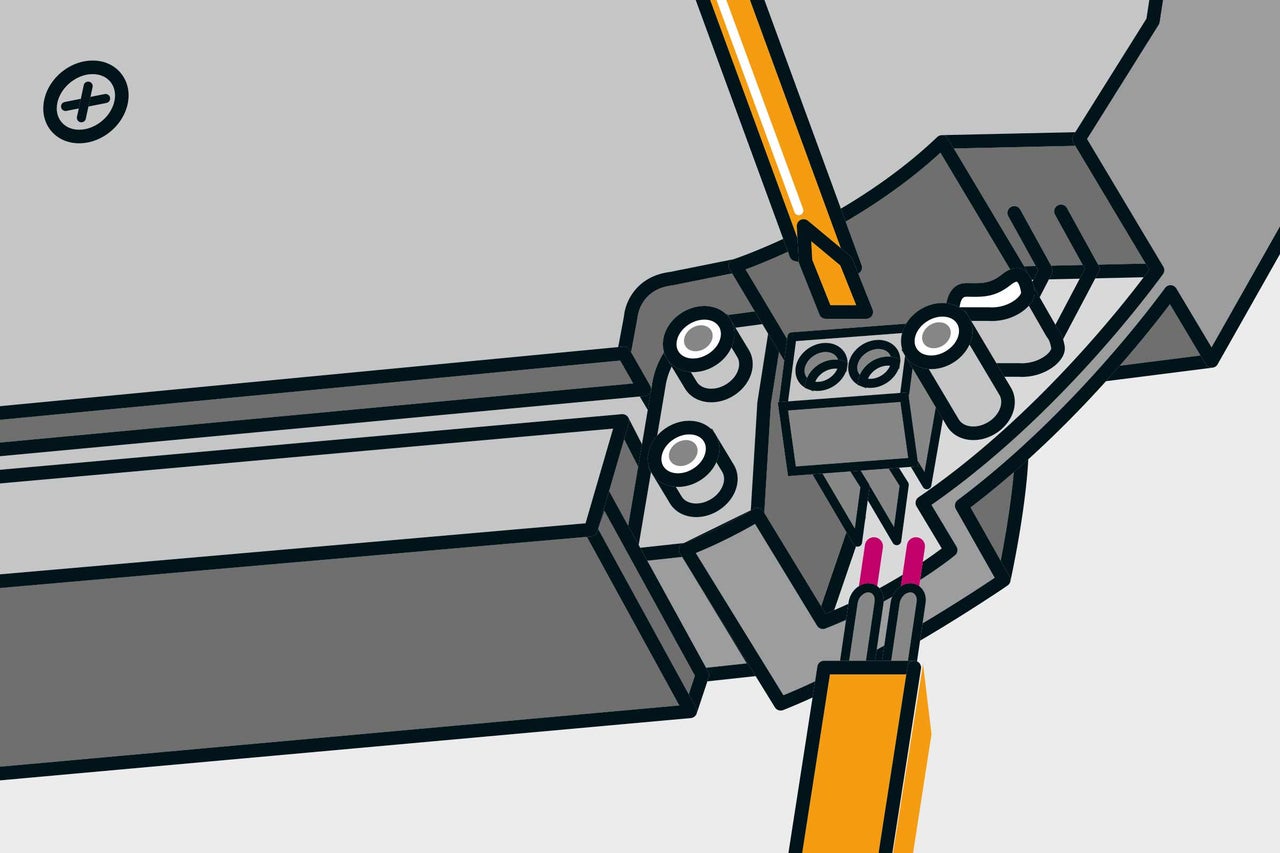

Schließe den Rollladenantrieb im spannungslosen Zustand an. Verwende den durch den Hersteller vorgeschriebenen Leitungstyp, z. B. H03VVH2-F 2 x 0,75 mm2.
Wichtig: Der elektrische Anschluss des Rollladenantriebes darf nur durch eine zugelassene Elektrofachkraft erfolgen.
07

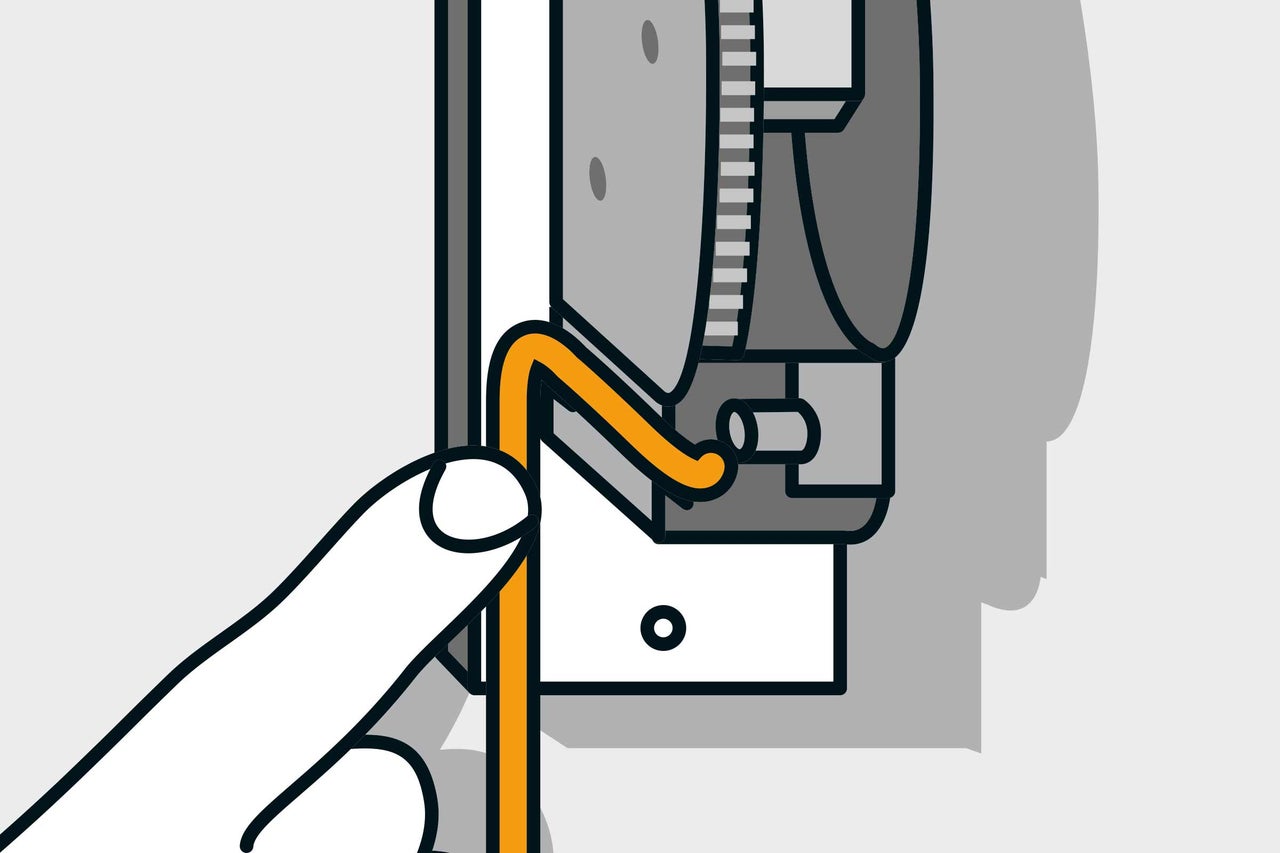

Verlege das Kabel im Kabelkanal des Gehäuses, damit es beim Einbau nicht beschädigt wird. Bringe zum Schluss die Zugentlastung an.
08

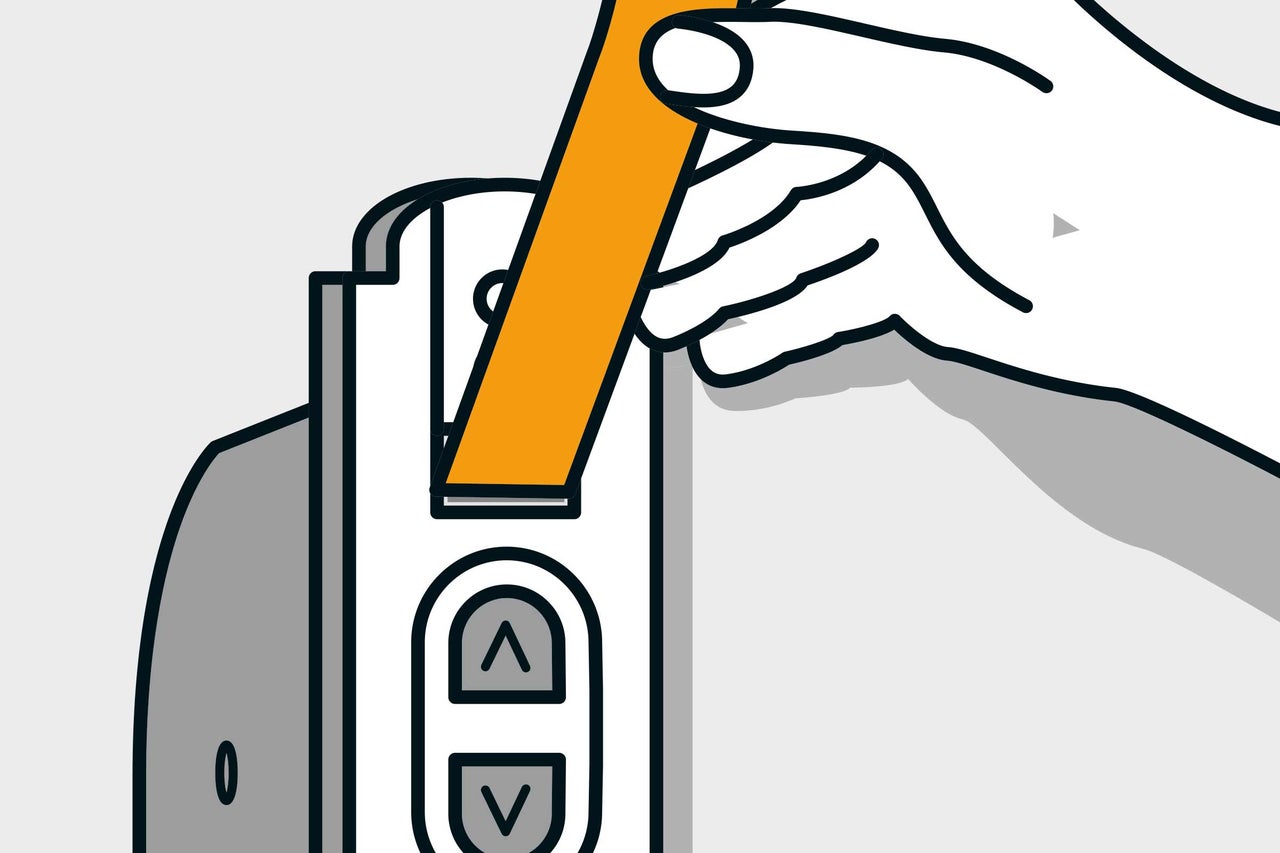

Das Gurtband nun in das Gehäuse des Gurtwicklers einführen.
09

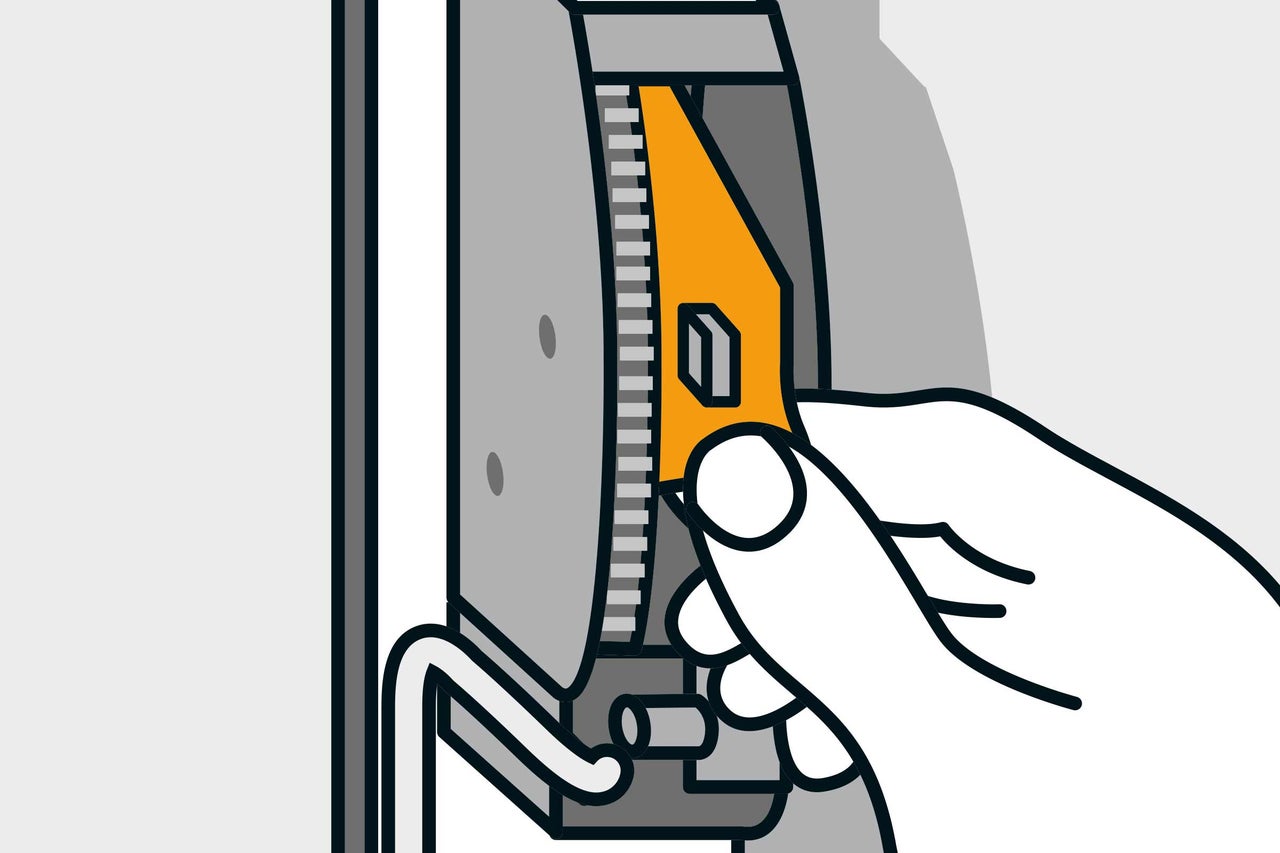

Lege das Gurtband von oben über das Wickelrad und hänge es in den Befestigungshaken ein.
10

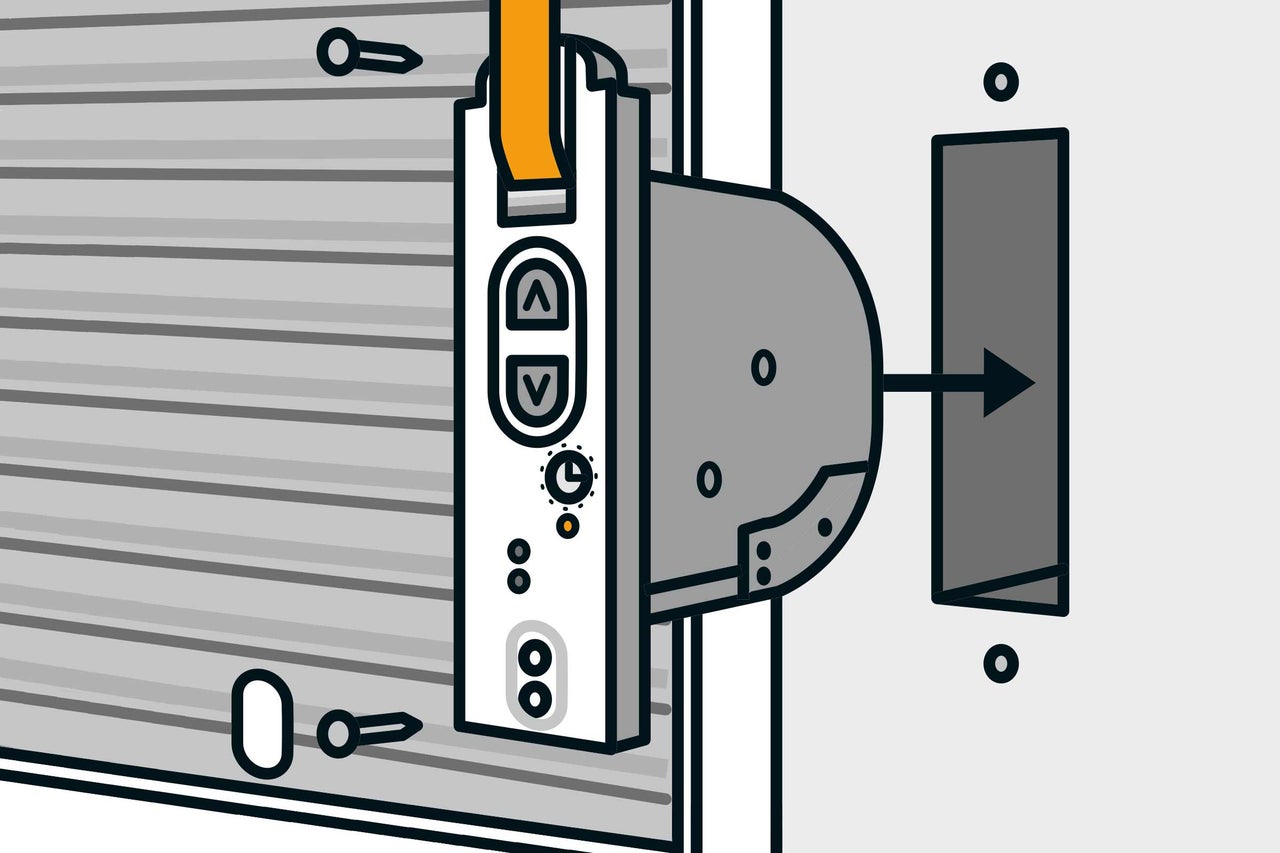

Schiebe den Rollladenantrieb in die Wandöffnung und verschraube ihn so, dass er gerade in der Öffnung sitzt. Das Netzanschlusskabel muss dabei korrekt im Kabelkanal liegen, damit es beim Anschrauben nicht beschädigt wird. Zum Schluss den beiliegenden Blendstopfen in die untere Schraubenöffnung eindrücken. Nach der Montage das Kabel vom Elektriker am Stromnetz anschließen lassen.
Endanschläge einstellen
11
Damit der Rollladen oben und unten an der richtigen Stelle anhält, müssen zuerst die beiden Endanschläge eingestellt werden. Unbedingt beide Endanschläge einstellen, sonst kann es zu Funktionsstörungen kommen.

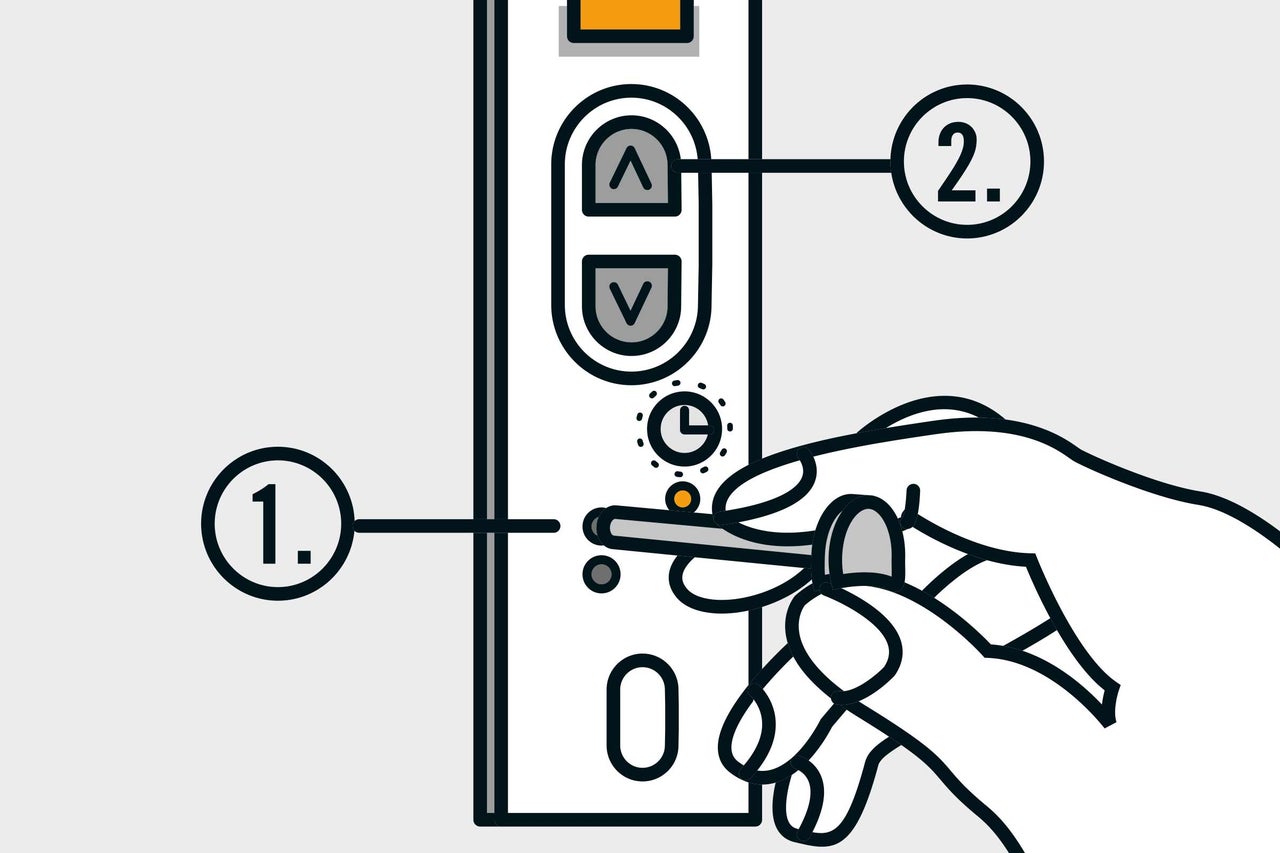

Oberen Endanschlag einstellen:
- Zuerst die Setz-Taste (1) mit einem dünnen Stift drücken und gedrückt halten.
- Dann die Auf-Taste (2) kurz drücken. Der Rollladen fährt hoch.
- Sobald der Rollladen die gewünschte Position für den oberen Endanschlag erreicht erreicht hat, die Setz-Taste sofort loslassen.
- Der Motor stoppt, und der obere Endanschlag ist eingestellt.
12

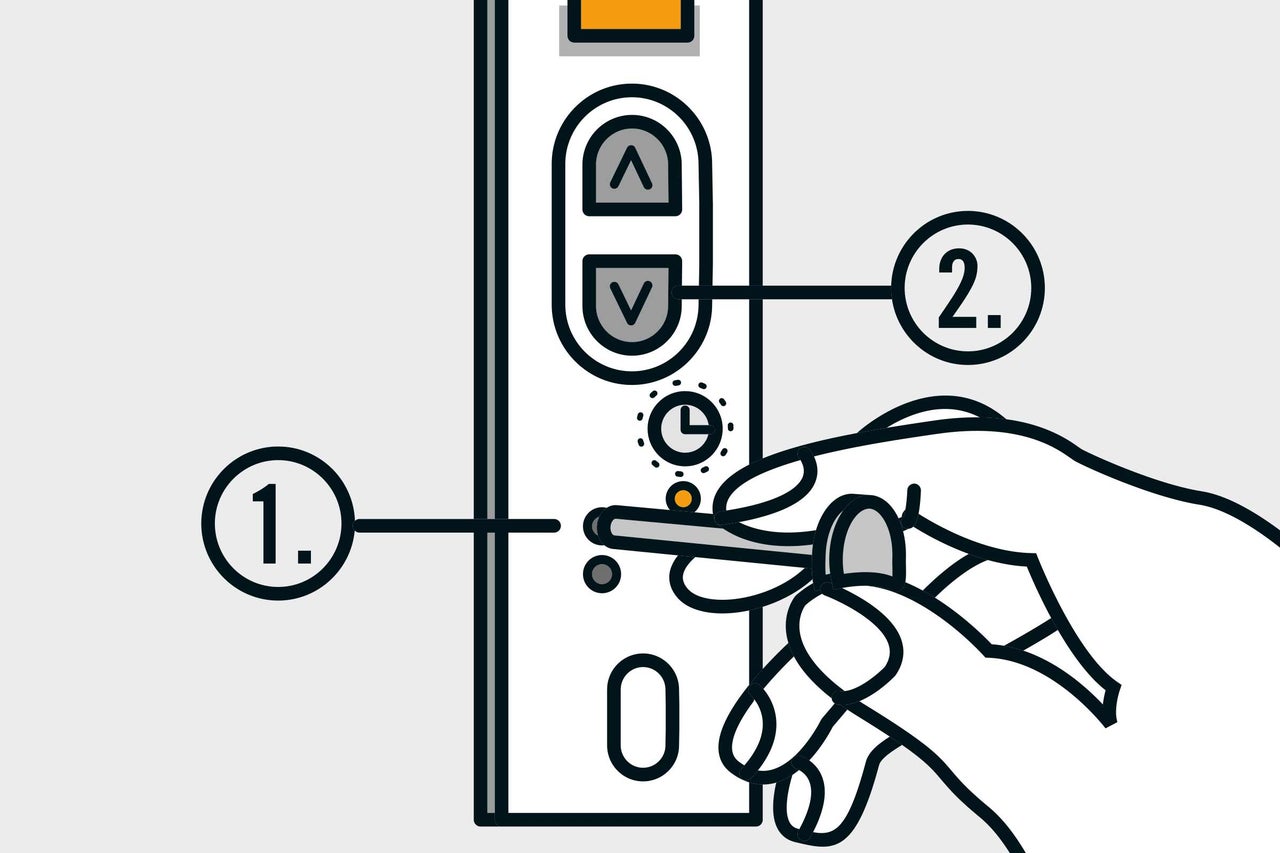

Unteren Endanschlag einstellen: Die Setz-Taste (1) drücken und gedrückt halten. Dann die Ab-Taste (2) kurz drücken. Der Rollladen fährt runter. Sobald der Rollladen die gewünschte Position für den unteren Endanschlag erreicht hat, die Setz-Taste sofort loslassen. Der Motor stoppt, und der untere Endanschlag ist eingestellt.
13
Endanschläge verändern: Fahre den Rollladen durch Drücken der Auf- oder Ab-Taste in die Mittelstellung und stelle den jeweiligen Endanschlag wie zuvor beschrieben neu ein.
Automatik einstellen
14

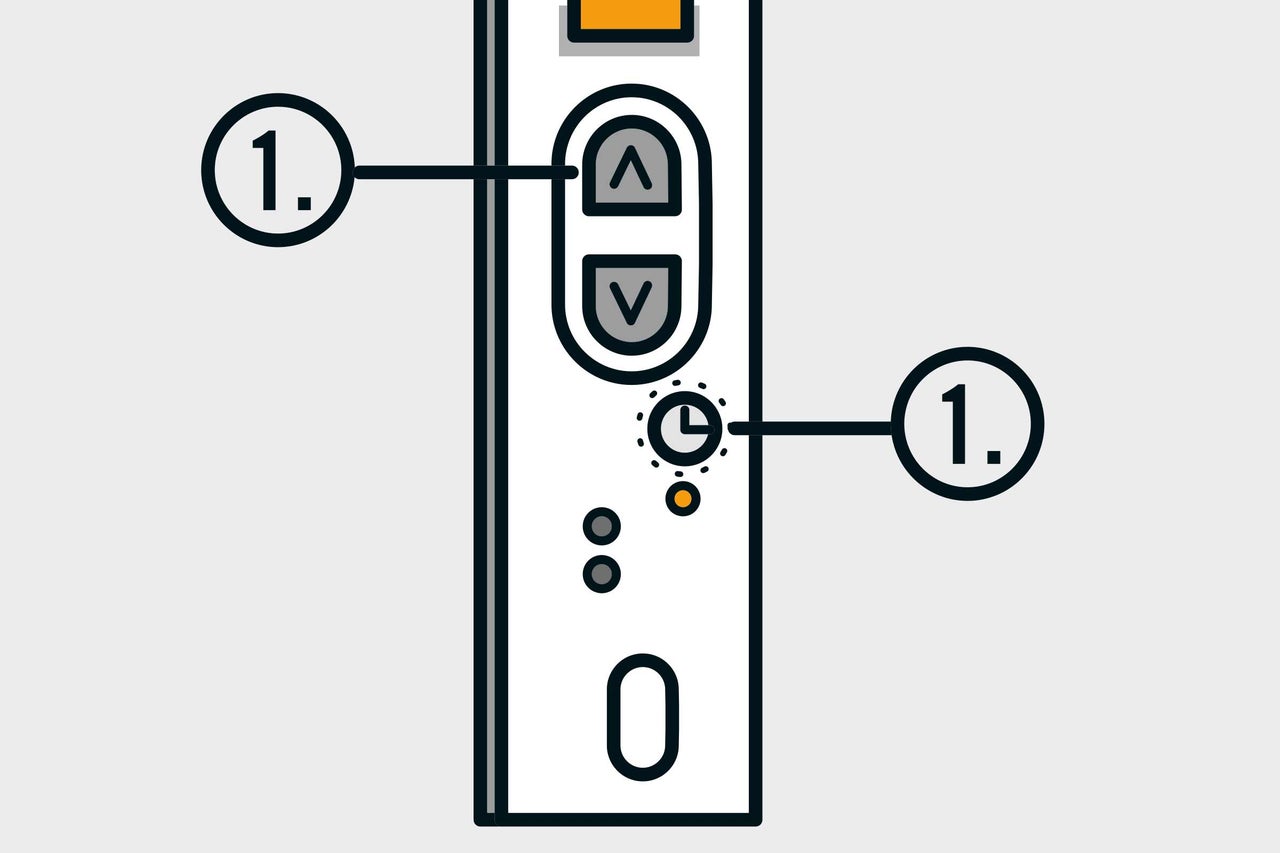

Automatische Öffnungszeit: Drücke zur entsprechenden Uhrzeit, z. B. 8.00 Uhr, gleichzeitig die beiden Tasten (1) (Auf-Taste und Uhr-Taste). Die Kontrollleuchte blinkt zweimal kurz auf, der Rollladen fährt bis zum oberen Endanschlag. Anschließend ist die Automatik eingeschaltet und die Kontrollleuchte ist an. Der Rollladen öffnet jetzt jeden Morgen automatisch um 8.00 Uhr.
15

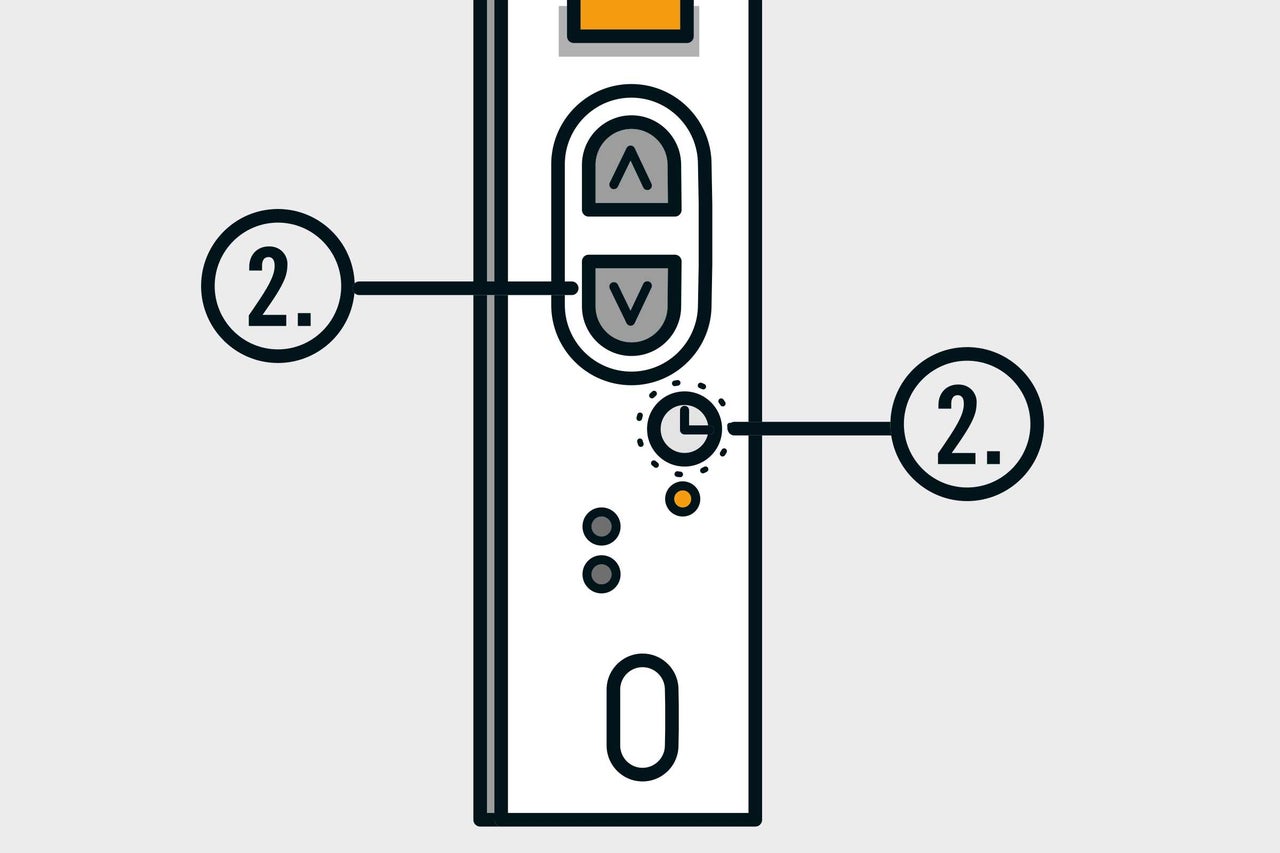

Automatische Schließzeit: Drücke zur entsprechenden Uhrzeit, 21.00 Uhr, gleichzeitig die beiden Tasten (2) (Ab-Taste und Uhr-Taste). Die Kontrollleuchte blinkt zweimal kurz auf, der Rollladen fährt bis zum unteren Endanschlag. Anschließend ist die Automatik eingeschaltet und die Kontrollleuchte ist an. Der Rollladen schließt jetzt jeden Abend automatisch um 21.00 Uhr.
