Grillwagen selber bauen

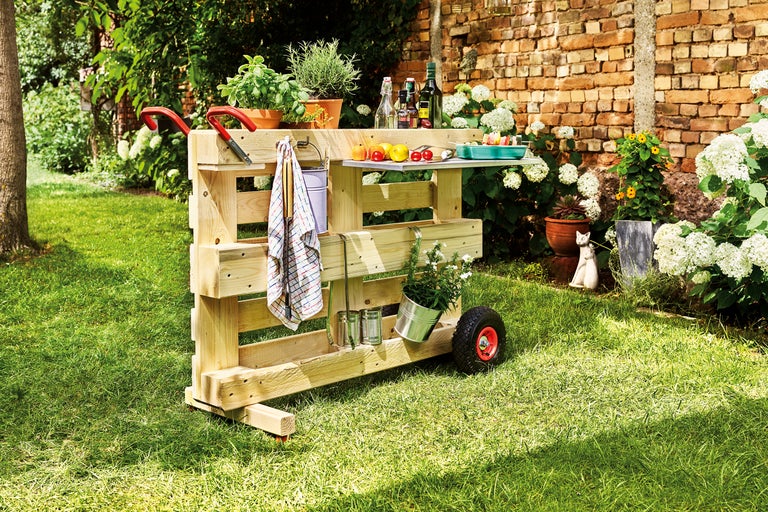

Wir zeigen Dir Schritt für Schritt, wie Du einen Grillwagen selber bauen kannst: Grillwagen Jamie von BUILDIFY. Er besteht aus einer Möbelpalette und ist viel mehr als eine Ablage für Grill- und Kochutensilien. Auch als Barwagen und Pflanzwagen bringt er Komfort in Deinen Garten.
Grillwagen: verschiedene Varianten

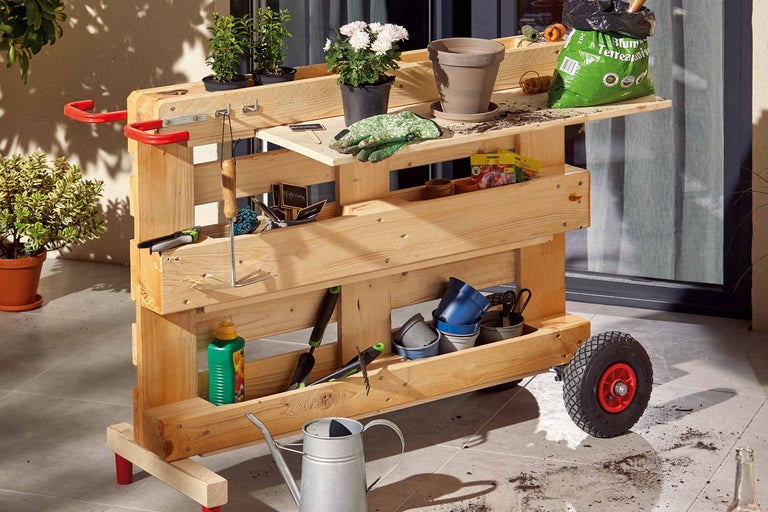

Mit dieser Anleitung kannst Du Dir nicht nur einen Grillwagen selber bauen, sondern zugleich einen Pflanzwagen und Barwagen. Nutze den Wagen aus einer Möbelpalette so, wie Du ihn gerade brauchst.
Grillwagen bauen: Das brauchst Du
Grillwagen vorbereiten
Aluminium Rundrohr zuschneiden
Bevor Du mit dem Bau beginnst solltest Du das Aluminiumrohr wie folgt zuscheiden:
2x70 mm
Holzzuschnitt
Auch das Balkonbrett solltest Du vor dem Babeginn in die folgenden Längen sägen:
1 Stück à 170 mm
1 Stück à 385 mm
1 Stück à 680 mm
Holzschutz
Speziell für Holz im Außenbereich empfehlen wir einen einmaligen Vorstrich mit Holzgrundierung außen als perfekte Vorbereitung für schützende und schöne Anstriche.
Für hervorragende Wetterbeständigkeit sind anschließend mindestens zwei Anstriche mit Hybrid Holzlasur farblos erforderlich. Bei allen Produkten sind die Herstellerangaben zu Verarbeitung und Trocknungszeiten zu beachten.
Farbliche Gestaltung
Du brauchst mehr Farbe? Natürlich kannst Du die Möbel mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen.
Grillwagen selber bauen: So geht's
Palette für Grillwagen bohren

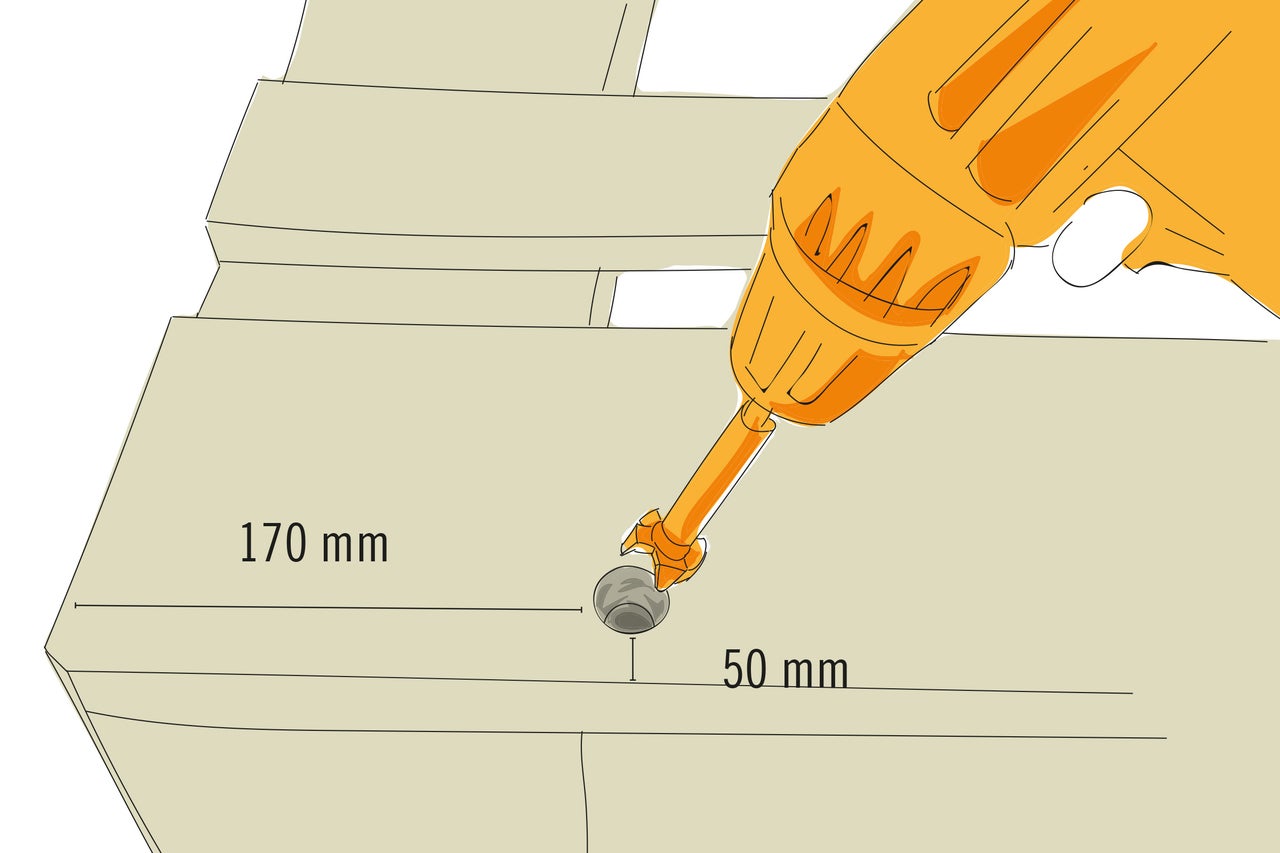

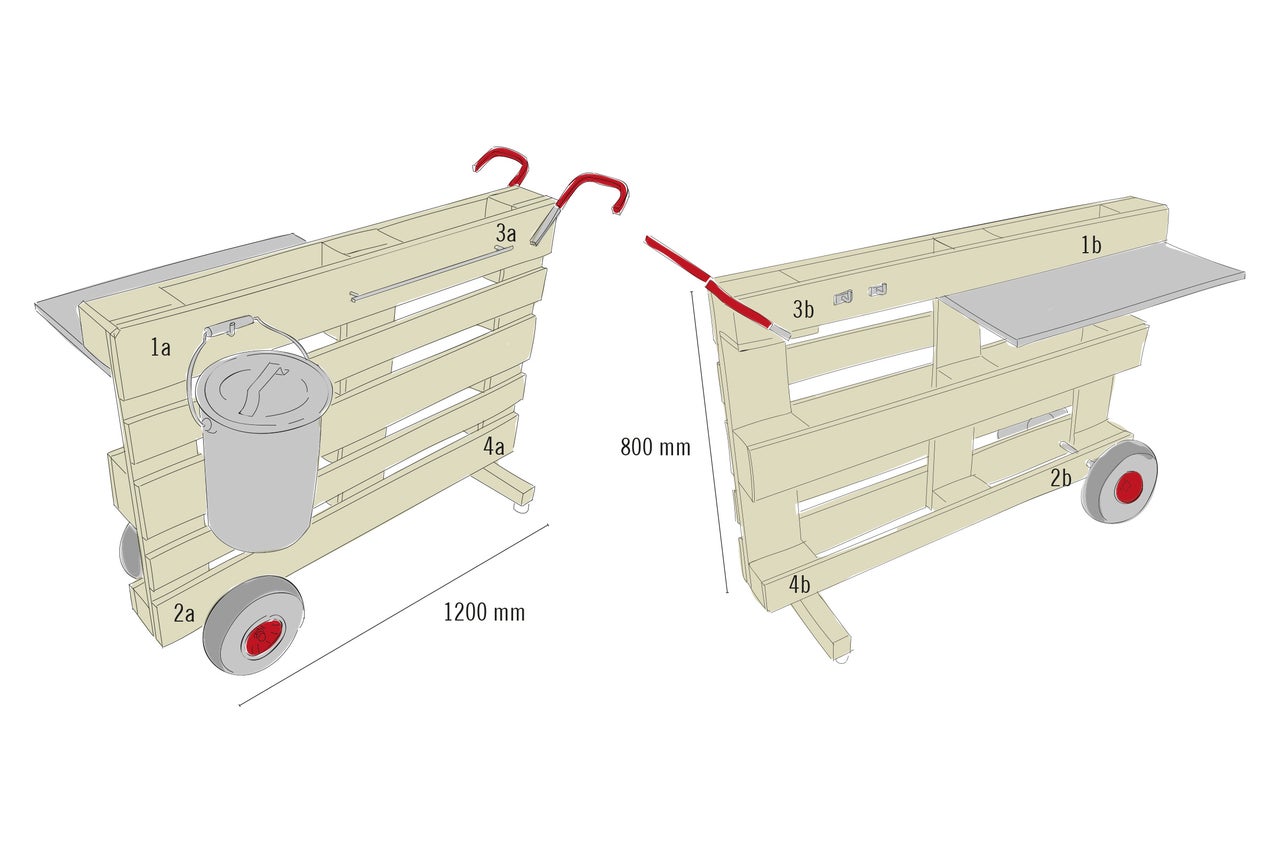

Auf der Vorderseite der Palette (bei 2a) mit dem „Forstnerbohrer“ ein Loch bohren. Achte darauf, dass das Loch 170 mm vom kurzen und 50 mm vom langen Leistenrand entfernt ist. Danach auf der...
Palette für Grillwagen bohren

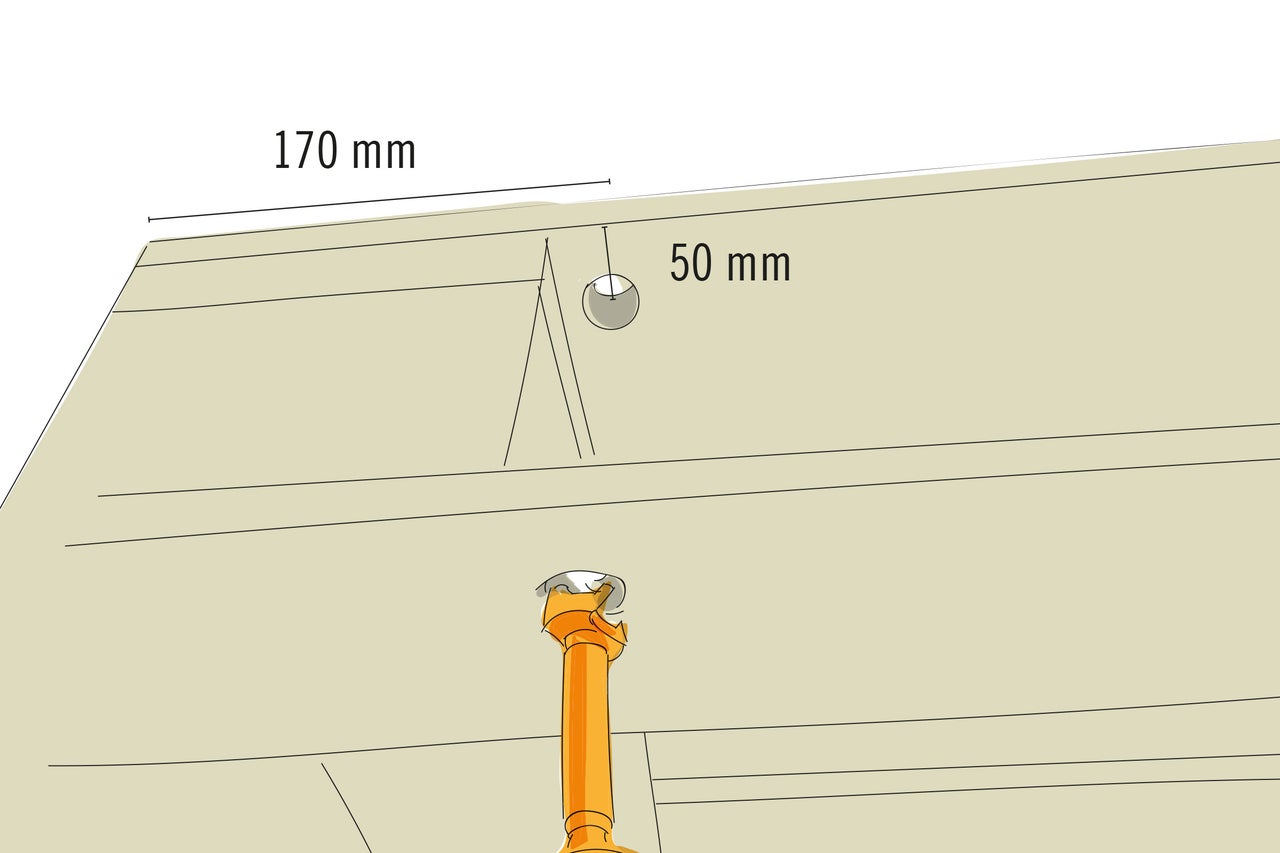

... Rückseite der Palette (bei 2b) mit dem „Forstnerbohrer“ ein weiteres Loch bohren. Achte darauf, dass auch dieses Loch 170 mm vom kurzen und 50 mm vom langen Leistenrand entfernt ist.

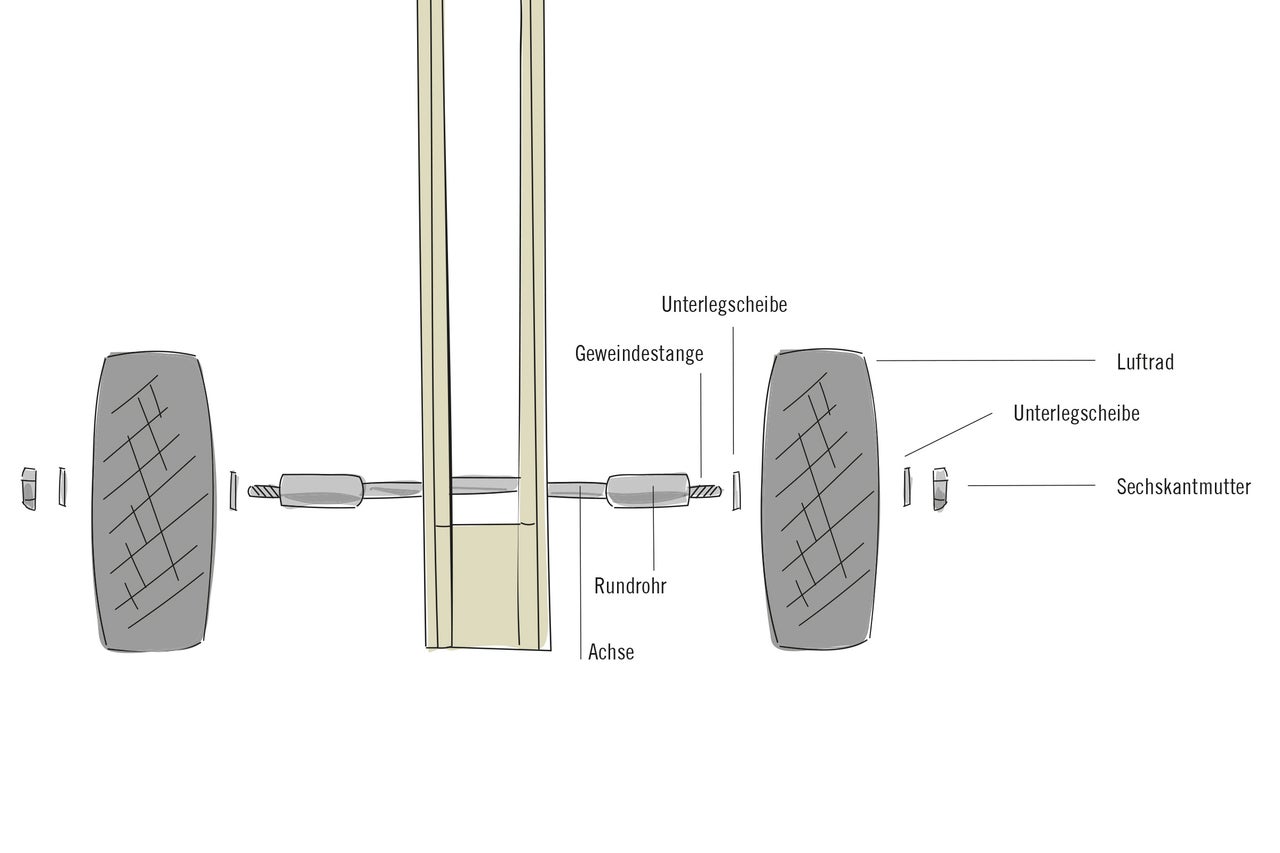

Achse und Lufträder verschrauben
Die Achse (20x500 mm) mit der Metallsäge auf 400 mm kürzen und durch die gebohrten Löcher führen. Danach aus dem Rundrohr (1000 mm) mit der Metallsäge zwei 70 mm lange Rohre zuschneiden und sie auf beiden Palettenseiten auf die Achse stecken. Die Gewindestange (1000 mm) mit der Metallsäge auf 435 mm kürzen und durch die Achse führen.
Anschließend eine Unterlegscheibe M16 auf jeder Seite auf die Achse stecken. Dann die Lufträder so weit auf die Achse stecken, dass sie bündig mit dem Rundrohr abschließen. Danach wieder eine Unterlegscheibe M16 auf jeder Seite der Achse aufstecken und mit je einer Mutter M16 (Schlüsselweite 24 mm) festschrauben.
Kantholz kürzen und Türstopper fixieren
Das Kantholz (54x54x2500 mm) mit der Holzsäge auf 450 mm kürzen. An beiden Enden des Kantholzes die Türstopper bündig zum Rand ausrichten. Danach die Türstopper mit je einer Schraube (5,0x50 mm) festschrauben.
Kantholz für Grillwagen vorbohren und fixieren

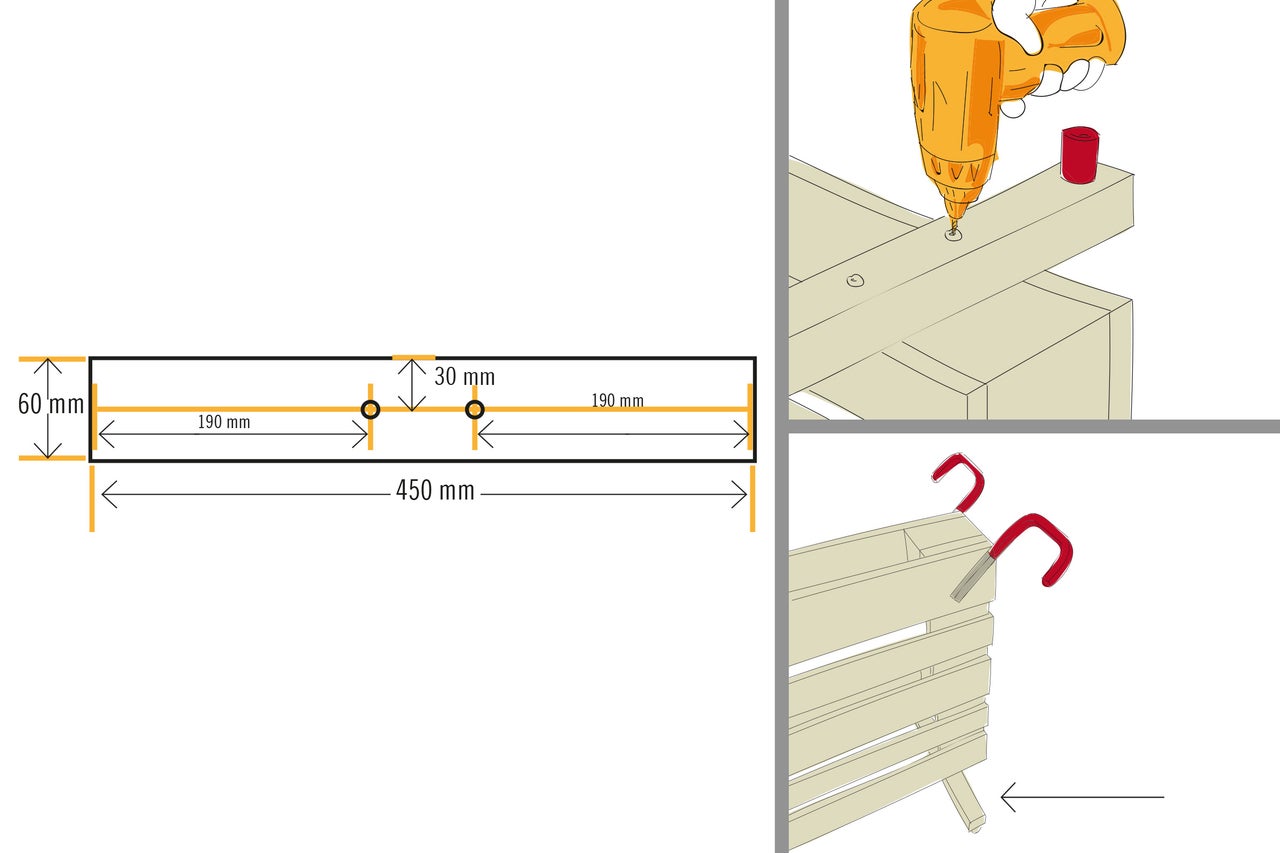

Das Kantholz entsprechend der Skizze 5 mit dem „Vorbohrer mit Senker“ vorbohren. Fixiere es anschließend mit zwei Schrauben (5,0x80 mm) mittig und im rechten Winkel auf dem Klotz gegenüber den Rädern auf der langen Seite der Palette (bei 4a und 4b).

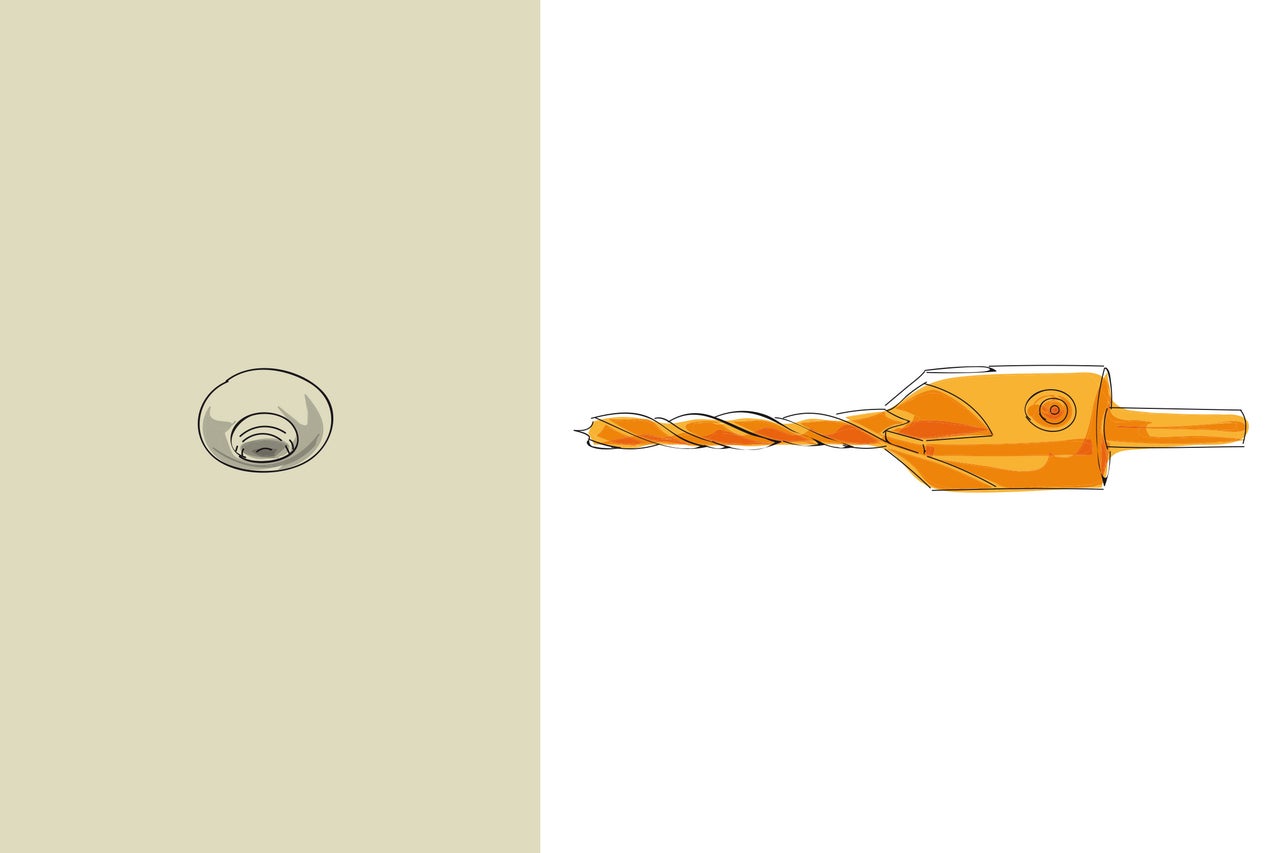

Zum Bohren Vorbohrer mit Senker nutzen
Für das Bohren empfiehlt sich beim Grillwagen selber bauen ein „Vorbohrer mit Senker“. Dieser sorgt für konische Bohrlöcher, in denen die Schraubenköpfe später perfekt versenkt werden können. Der Schraubenkopf steht dadurch nicht über, und Du vermeidest Risse im Holz!

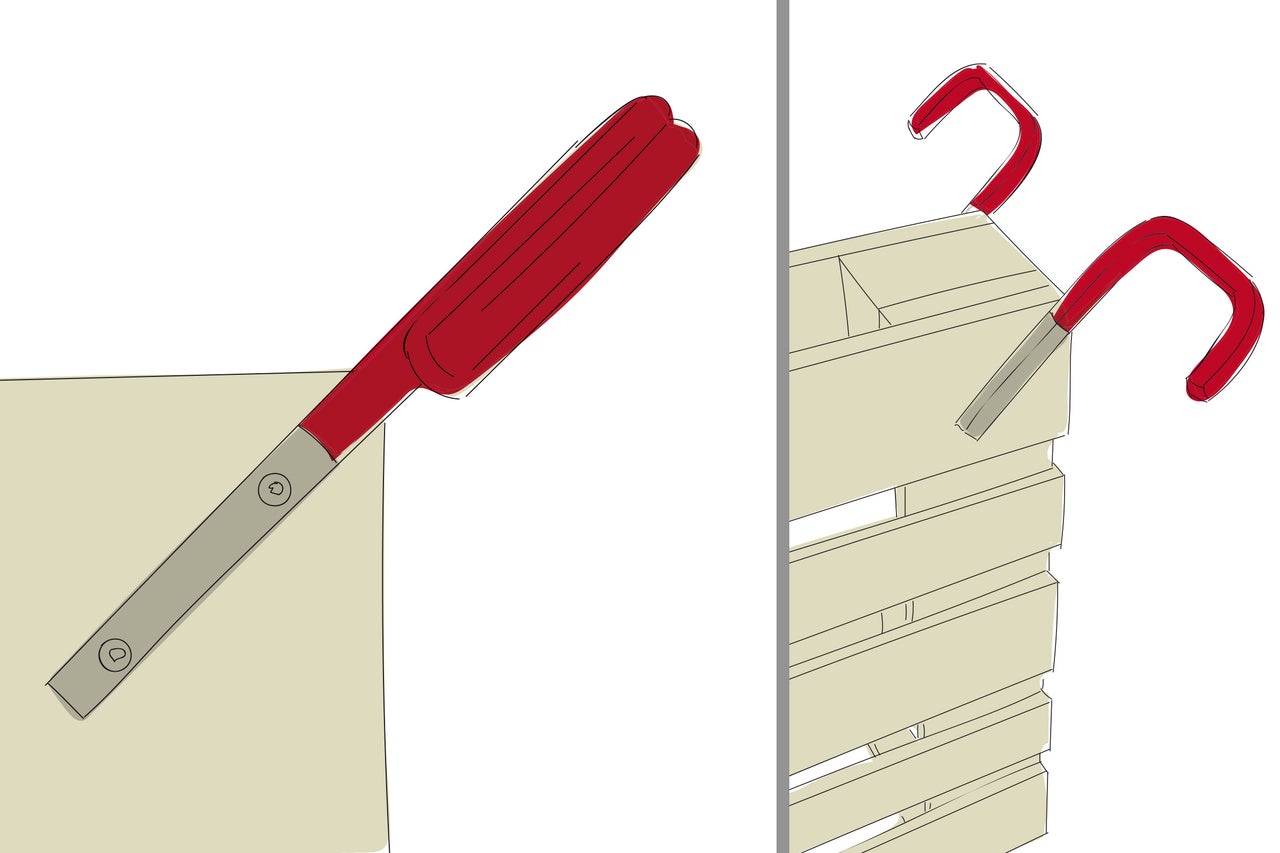

Haken am Grillwagen fixieren

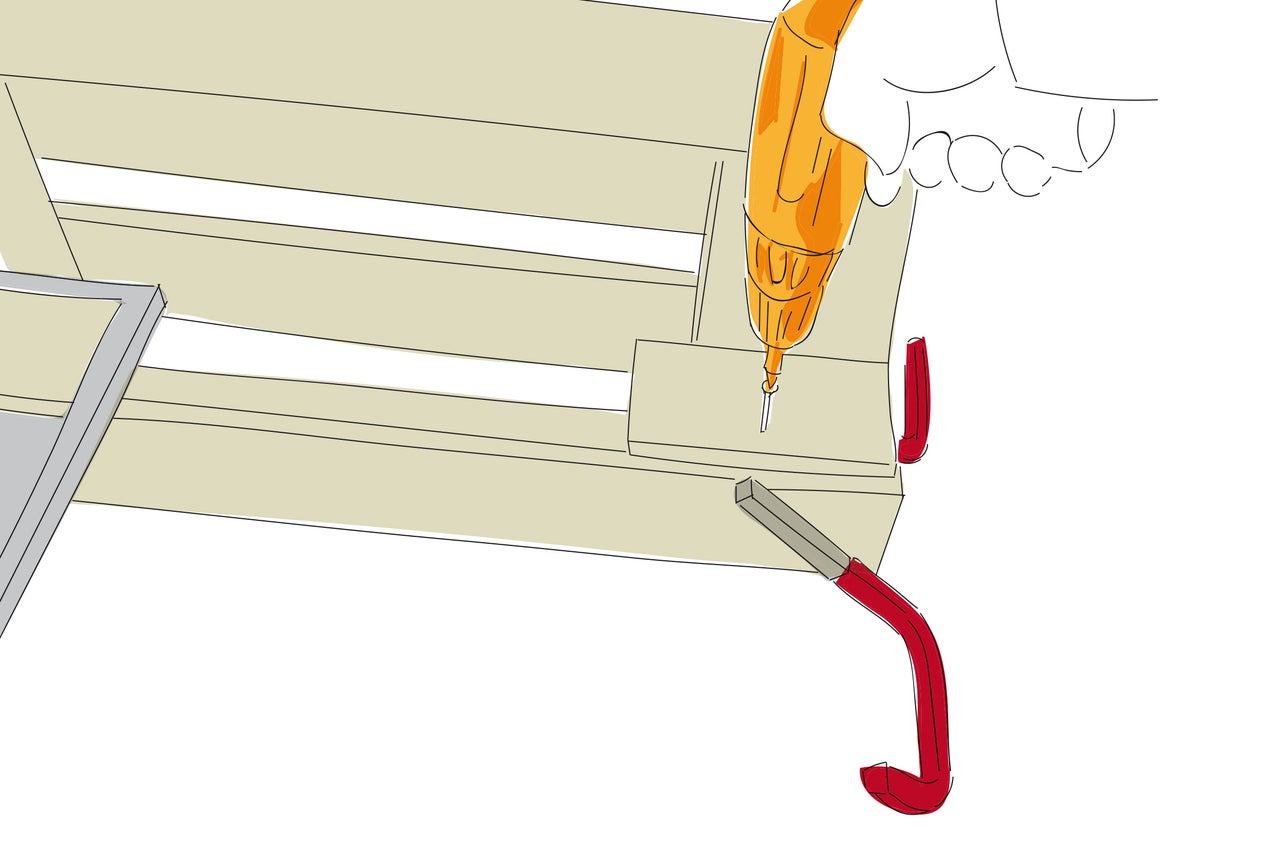

Die beiden Wandhaken mit jeweils zwei Schrauben (5,0x50 mm) diagonal zu den Rädern auf den oberen langen Leisten der Palette (bei 3a und 3b) fixieren, sodass die Haken über die Ecke der Palette ragen.
Bretter für Grillwagen zuschneiden

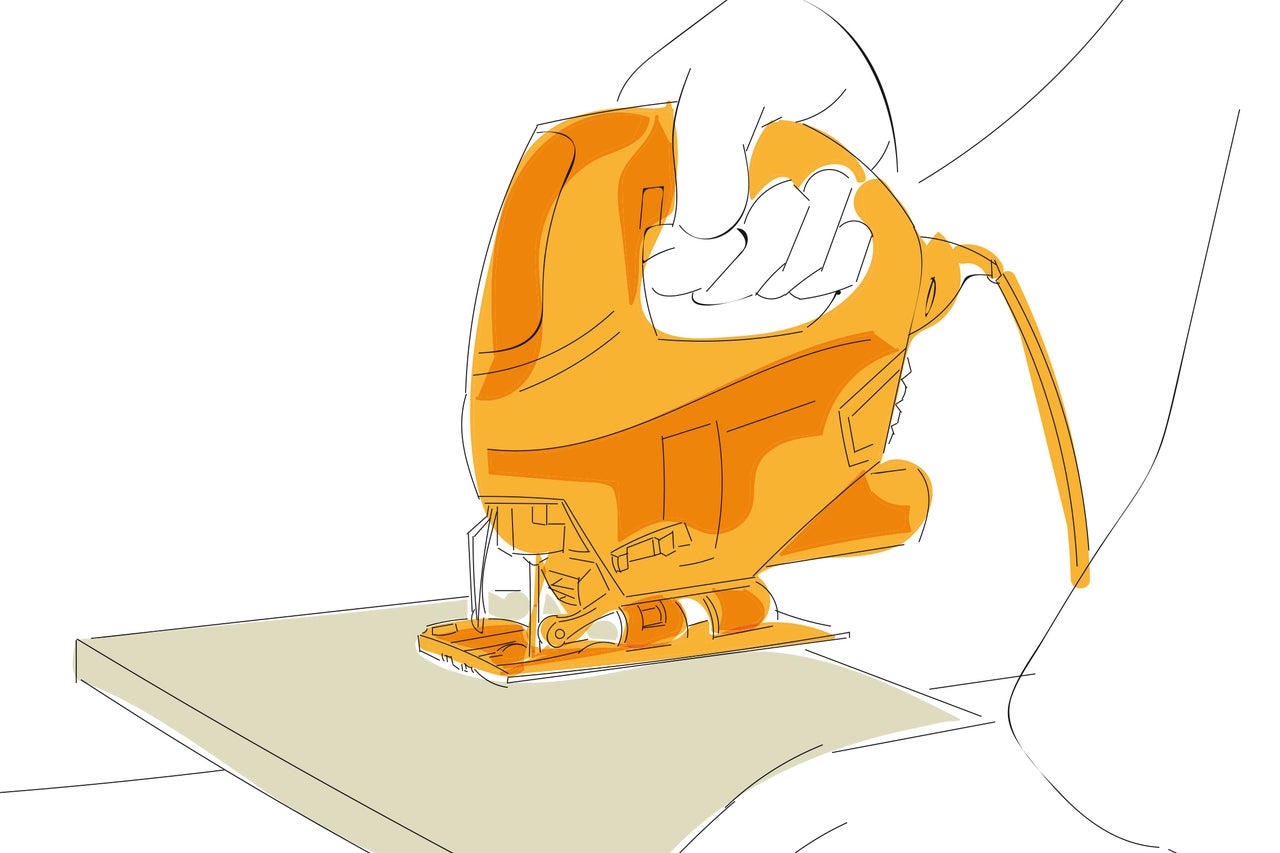

Die Balkonbretter (18x89x980 mm) mit der Stichsäge auf 1x170 mm, 1x385 mm und 1x680 mm zuschneiden.

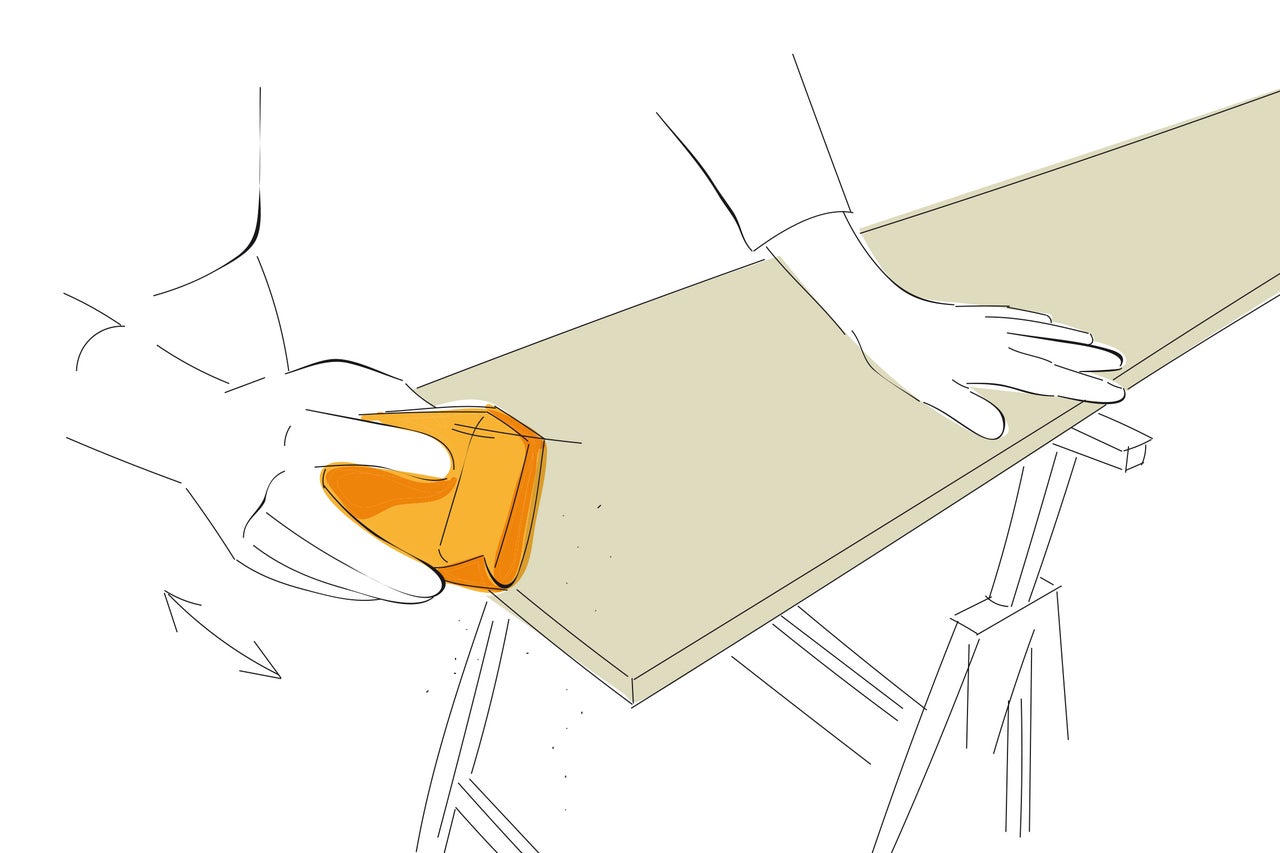

Bretter für Grillwagen schleifen
Schleifpapier um einen Handschleifklotz wickeln und Ecken, Kanten sowie Oberflächen schleifen, bis alle rauen Stellen glatt sind.
Brett für Grillwagen vorbohren

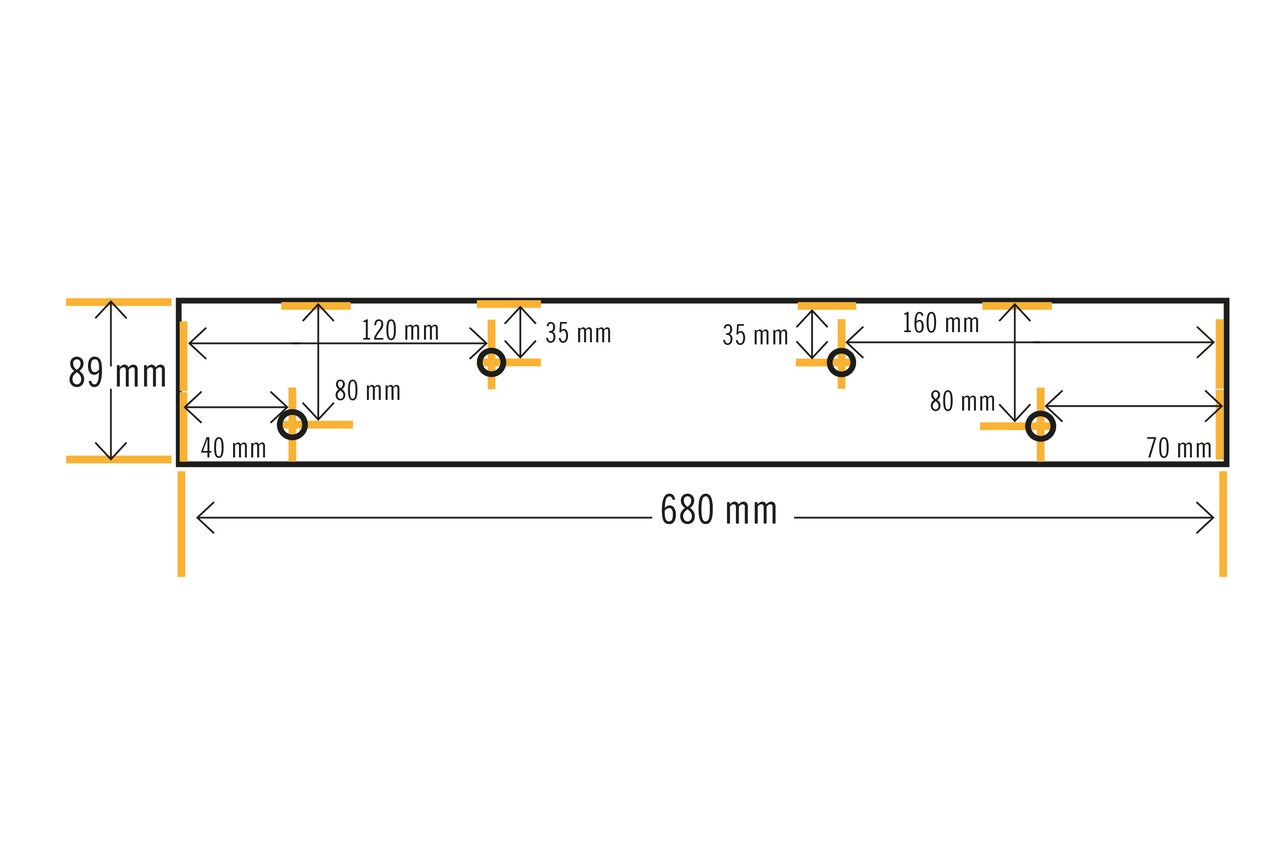

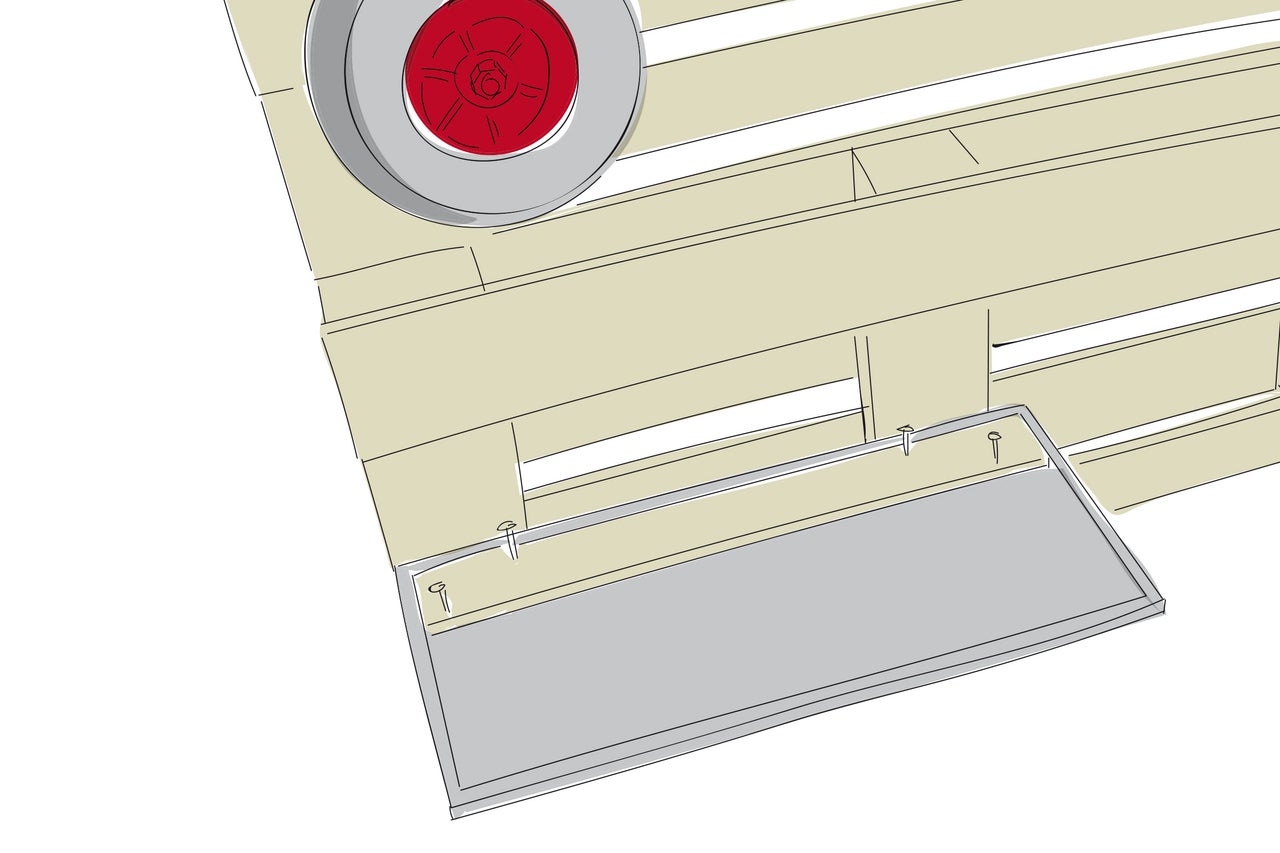

Auf dem langen Brett (680 mm) entsprechend der Bohrskizze vier Bohrlöcher anzeichnen und mit dem „Vorbohrer mit Senker“ vorbohren. Das Brett in den Fachboden (Ablagetisch) bündig zu der langen Seite einlegen und...
Fachboden vorbohren und fixieren
... den Fachboden auf den Innenseiten der Klötze (bei 1b) bündig zu der kurzen Palettenseite ausrichten, mit dem „Vorbohrer mit Senker“ vorbohren (durch die Bohrlöcher des Brettes) und mit vier Schrauben (5,0x50 mm) auf den Unterseiten der Klötze verschrauben.
Brett am Grillwagen fixieren
Das kurze Brett (170 mm) bündig auf dem Klotz (bei 3b) und zum Palettenende ausrichten und mit einer Schraube (5,0x50 mm) auf dem Klotz fixieren. Das Brett dient zur Ablage des verbleibenden Brettes (385 mm). Siehe Bild 11.

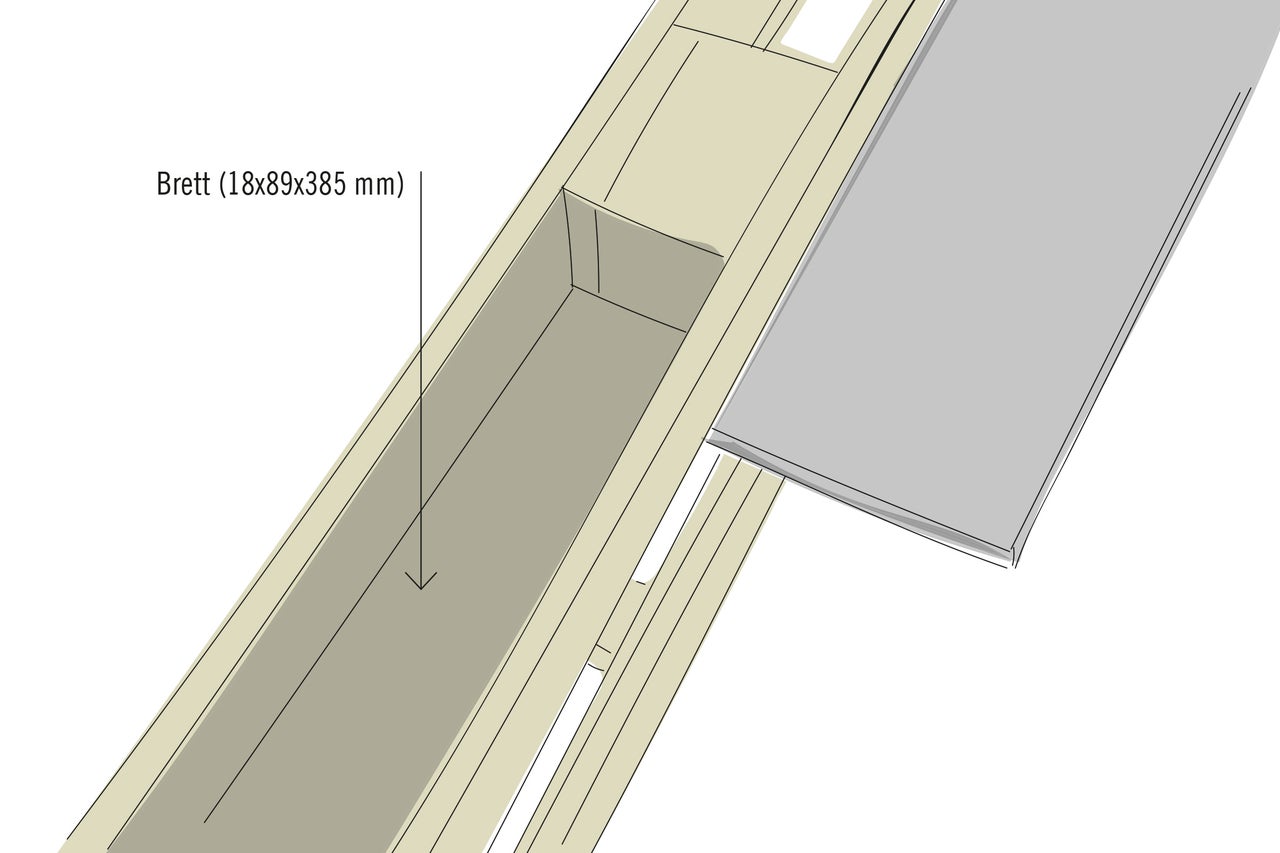

Brett einlegen
Das verbleibende Brett (385 mm) oben in die Palette (bei 3a und 3b) einlegen. Es liegt dann auf dem zuvor fixierten Brett (170 mm) und dem Fachboden.
Haken fixieren

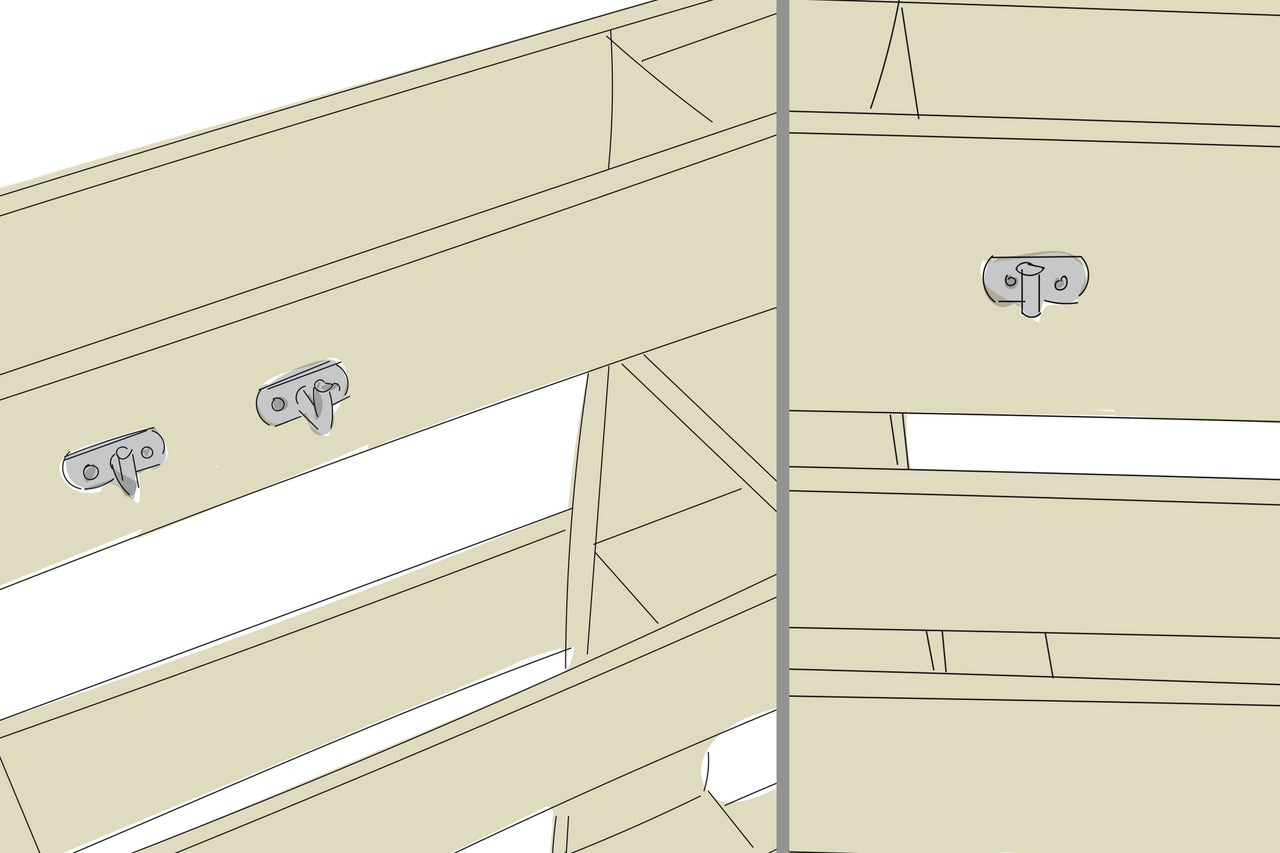

Drei Garderobenhaken nach Belieben mit den beigefügten Schrauben fixieren, z. B. zwei Stück bei 3b für Grillbesteck und einen bei 1a für den Ascheeimer.
Stange am Grillwagen fixieren

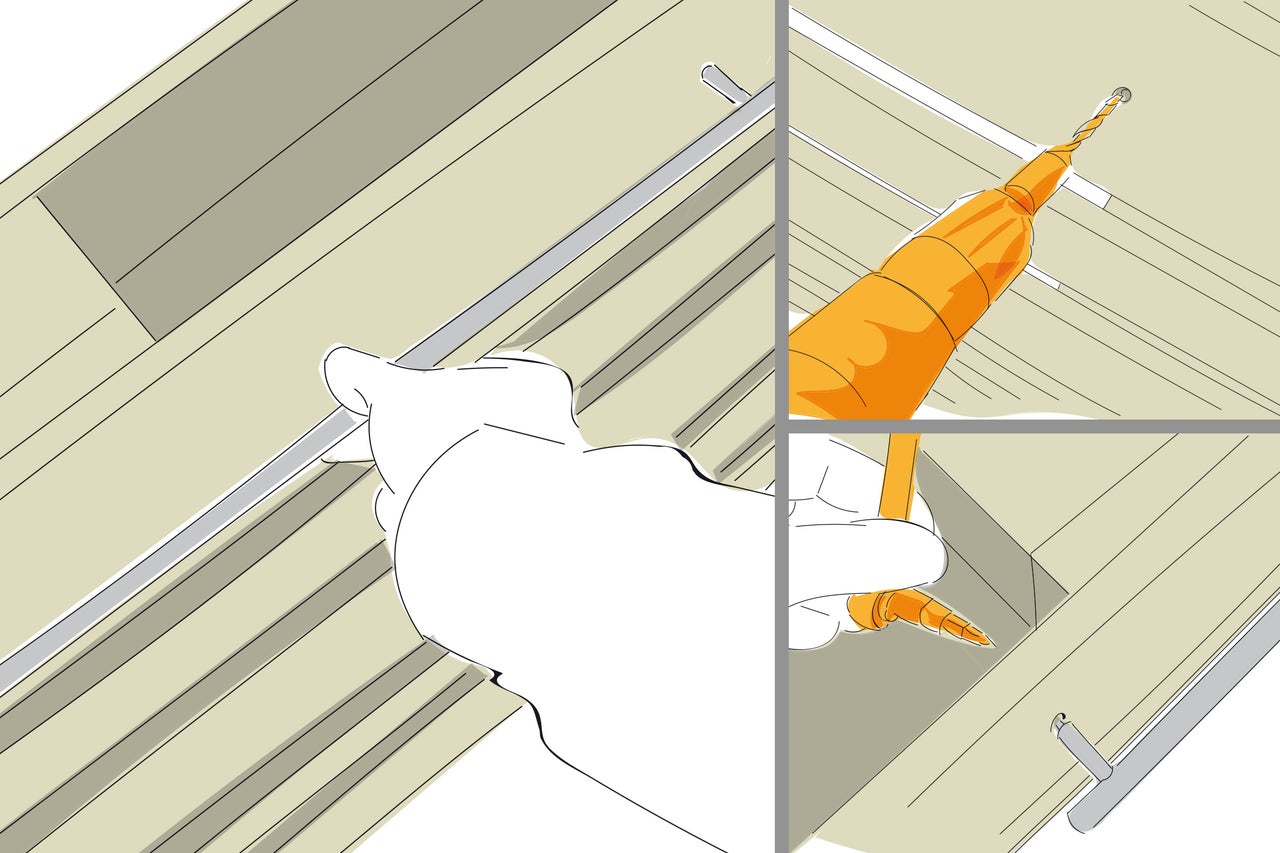

Die Palette mit dem „Vorbohrer mit Senker“ vorbohren. Anschließend den Stangengriff nach Belieben (z.B. bei 3a) mit den beigefügten Schrauben und dem Steckschlüssel fixieren. Dein Projekt Grillwagen selber bauen ist damit abgeschlossen. Und jetzt ran an den Grill.
Sicherheitshinweise
- Alle Möbelstücke dürfen nicht zum Klettern oder Turnen benutzt werden. Um Sturzunfällen vorzubeugen, insbesondere Kindern das Risiko bewusst machen.
- Bei allen Arbeitsschritten geeignete Schutzausrüstung tragen.
- Sägeraue Oberflächen vor dem Möbelbau abschleifen, um Verletzungen (z. B. Spreißeln) vorzubeugen.
