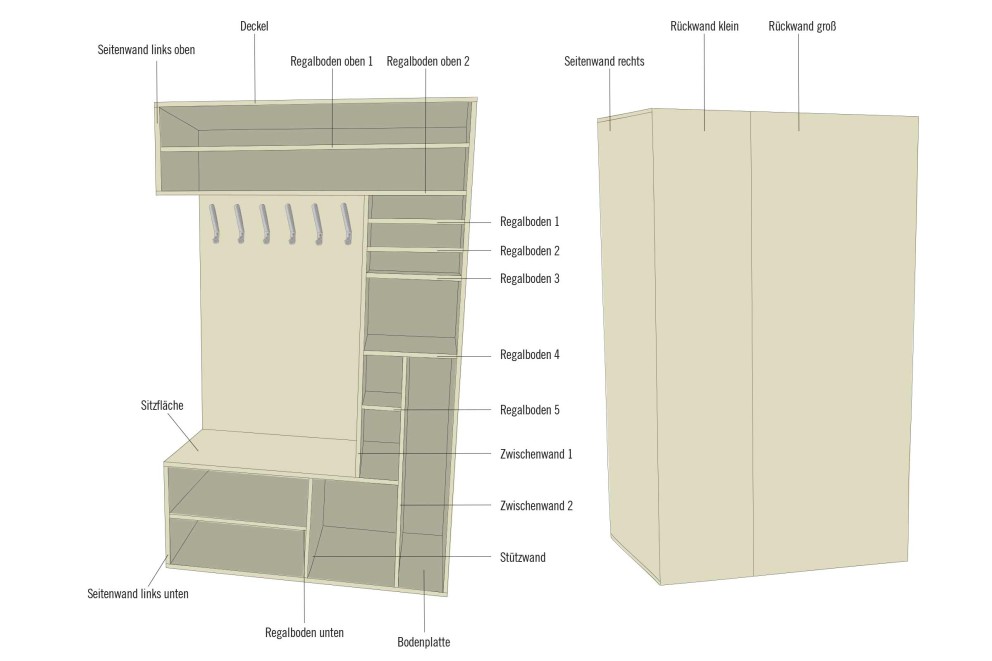

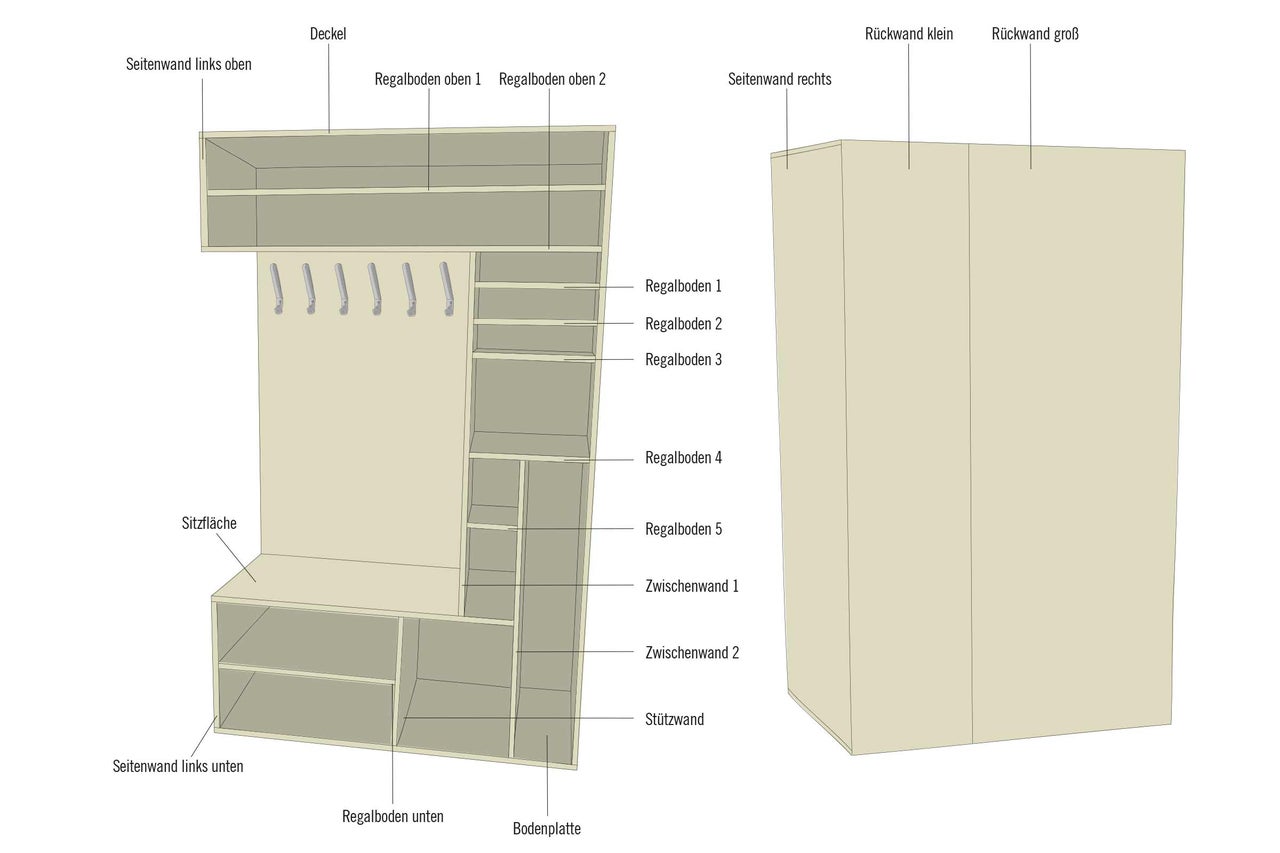

garderobe goliath as uebersicht

Zuschnittliste Siebdruckplatten Sperrholz (21 mm)

  • Seitenwand links oben: 1 Stück à 480 x 360 mm
  • Deckel: 1 Stück à 480 x 1400 mm
  • Regalboden oben 1: 1 Stück à 480 x 1358 mm
  • Regalboden oben 2: 1 Stück à 480 x 1379 mm
  • Seitenwand rechts: 1 Stück à 480 x 2218 mm
  • Regalboden 1–4: 4 Stücke à 480 x 410 mm
  • Regalboden 5: 1 Stück à 480 x 181 mm
  • Zwischenwand 1: 1 Stück à 480 x 1300 mm
  • Zwischenwand 2: 1 Stück à 480 x 1130 mm
  • Sitzfläche: 1 Stück à 480 x 1150 mm
  • Regalboden unten: 1 Stück à 480 x 1130 mm
  • Bodenplatte: 1 Stück à 480 x 1400 mm
  • Seitenwand links unten: 1 Stück à 480 x 520 mm
  • Stützwand: 1 Stück à 480 x 520 mm

Zuschnittliste Siebdruckplatte Sperrholz (15 mm)

  • Rückwand groß: 1 Stück à 958 x 2260 mm
  • Rückwand klein: 1 Stück à 441 x 2260 mm

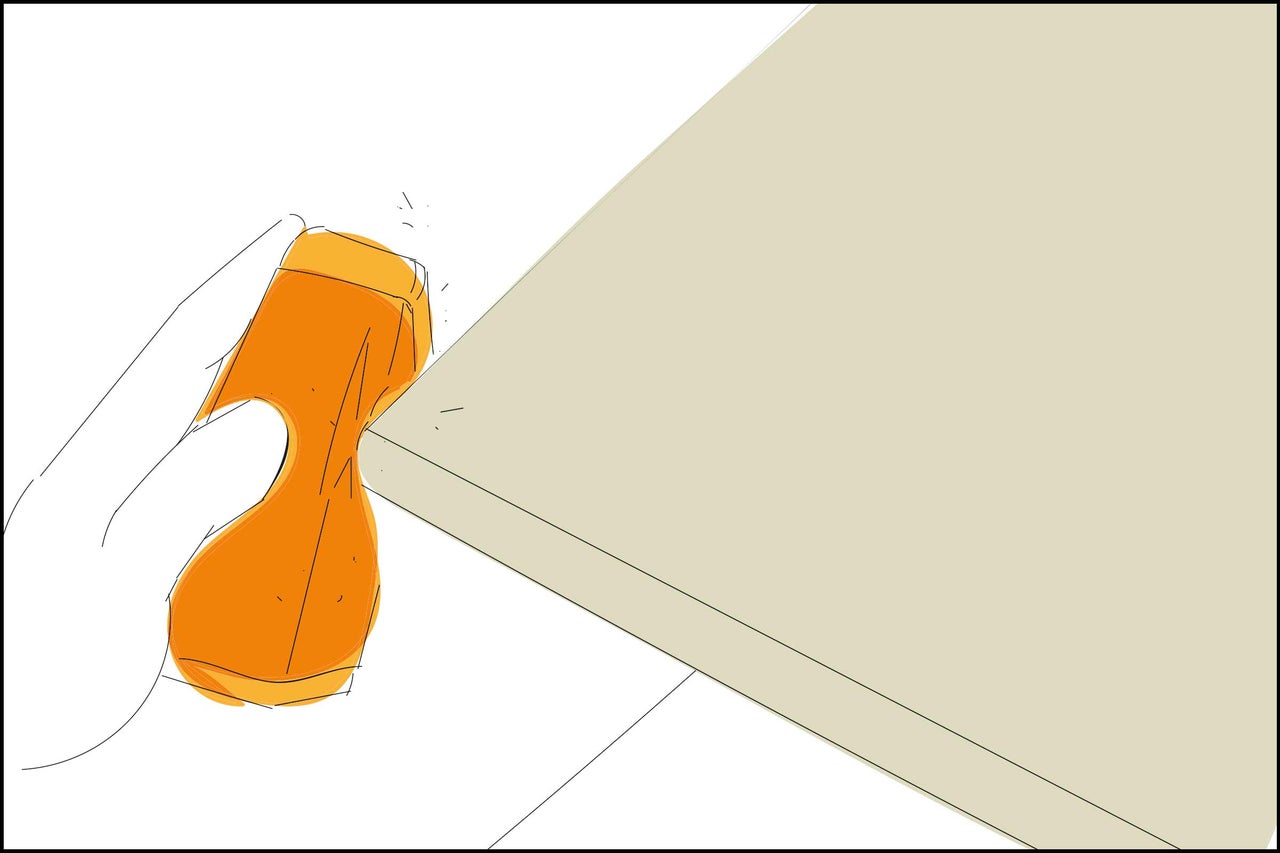

01 Schleifpapier um den Handschleifklotz wickeln und die Sägekanten schleifen, bis alle rauen Stellen glatt sind

garderobe goliath as 01

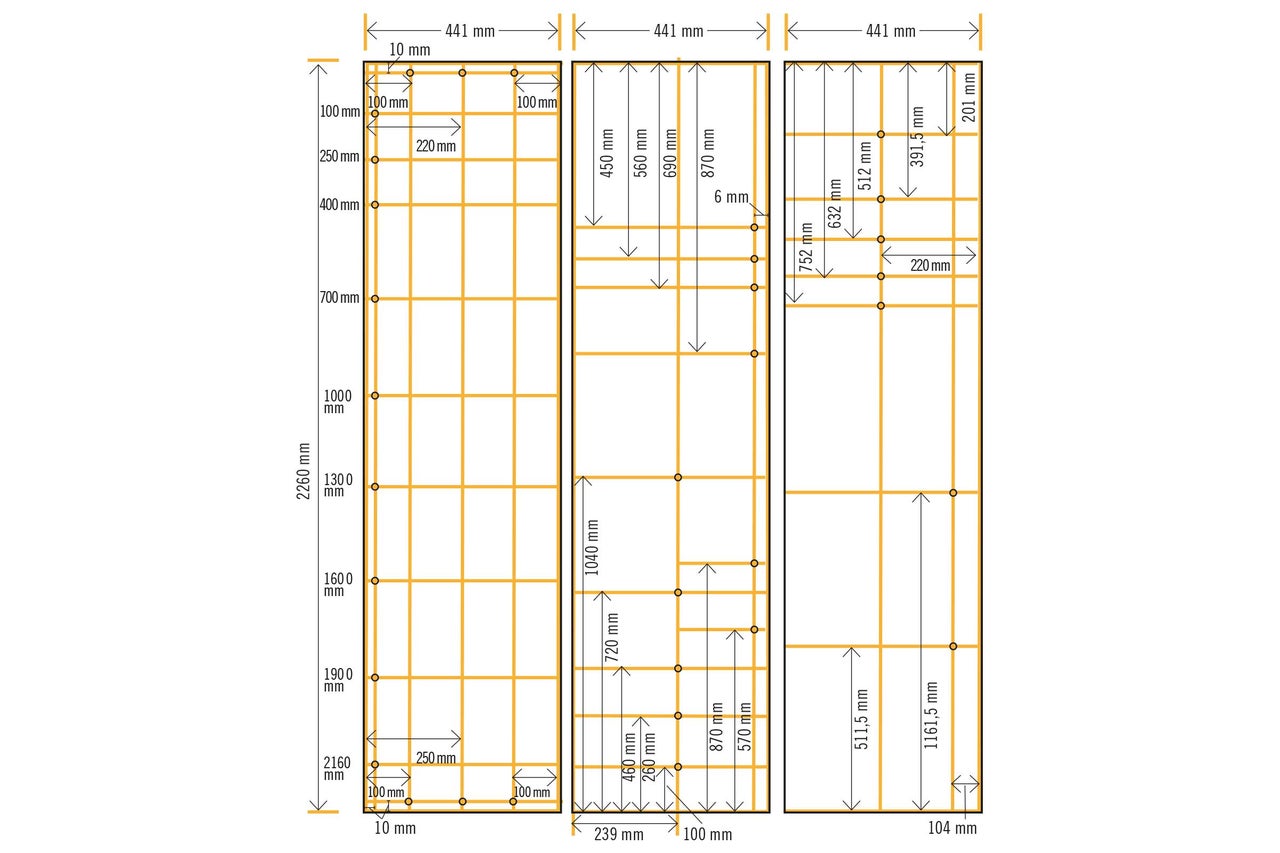

02 Die kleine Rückwand entsprechend der Skizze mit dem Vorbohrer vorbohren. Durch diese Bohrlöcher verschraubst Du später diese Rückwand mit der fertigen Konstruktion

garderobe goliath as 02

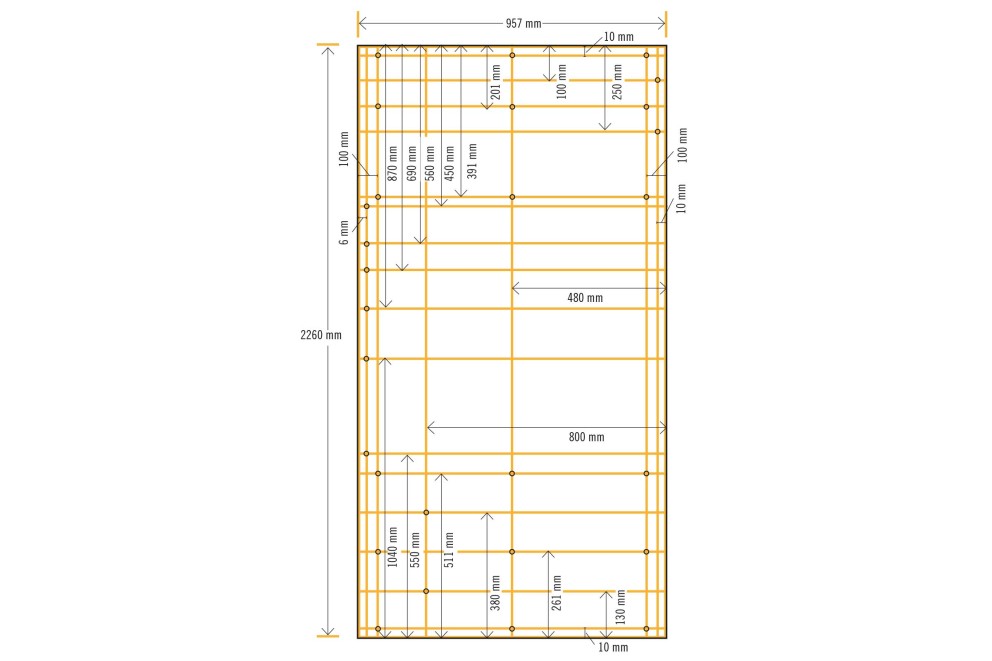

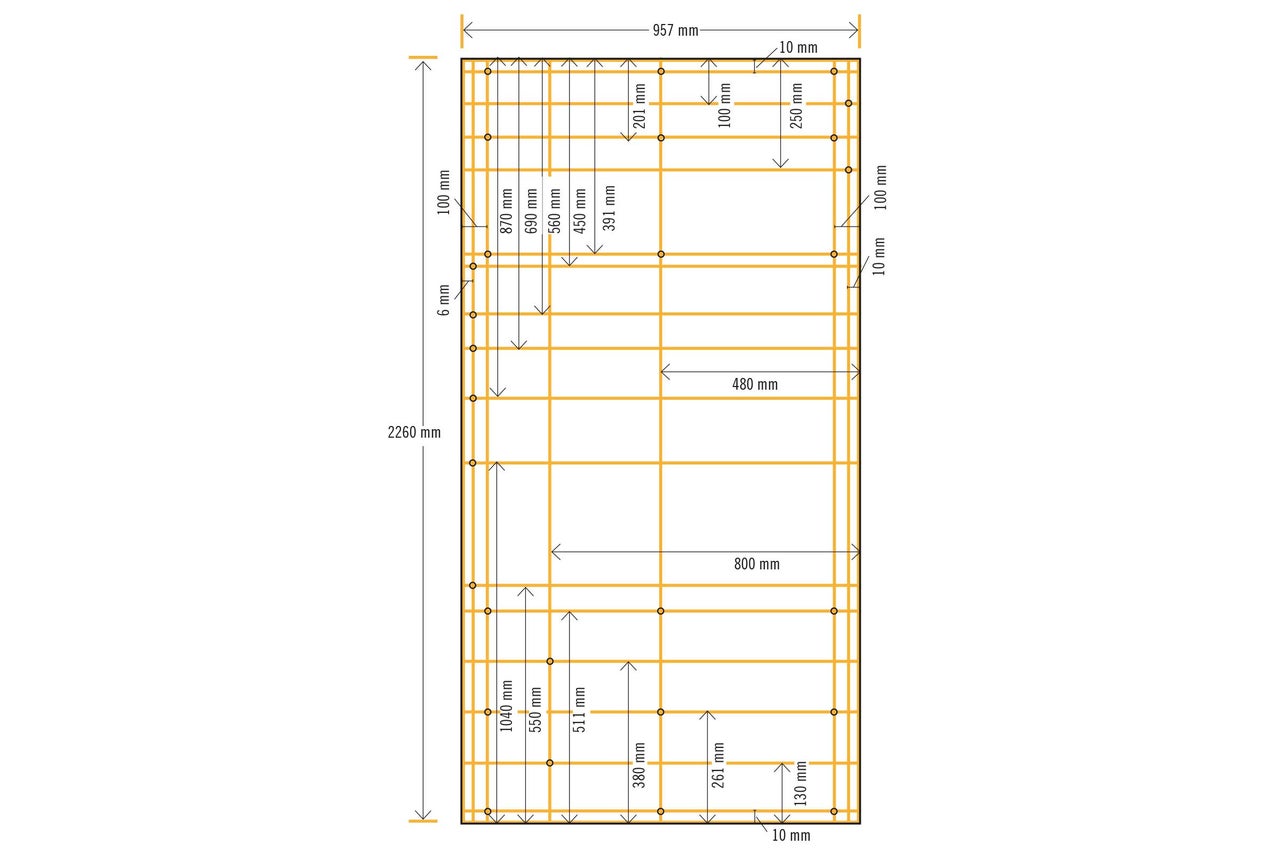

03 Die große Rückwand entsprechend der Skizze mit dem Vorbohrer vorbohren. Durch diese Bohrlöcher verschraubst Du später diese Rückwand mit der fertigen Konstruktion

garderobe goliath as 03

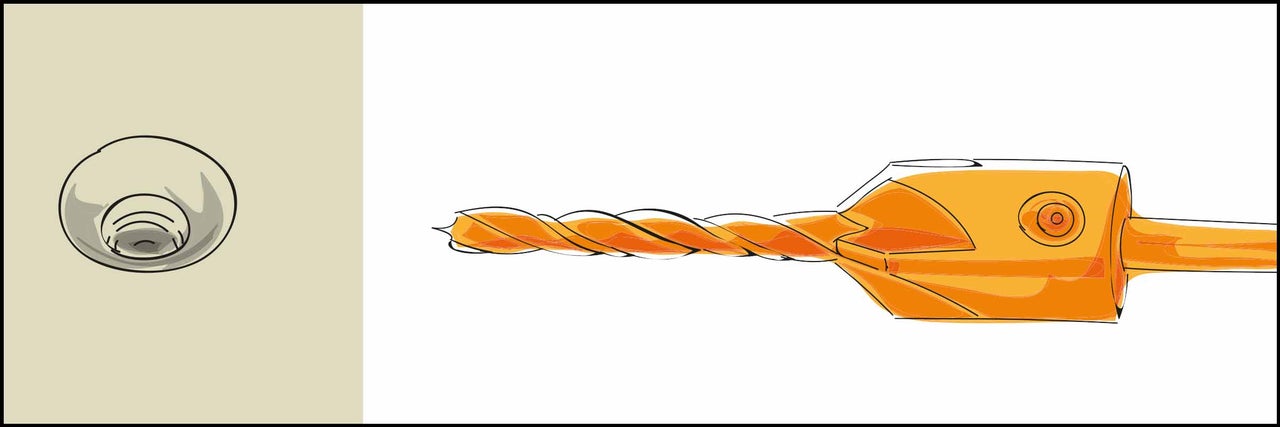

Tipp: Bohren

Für das Bohren empfiehlt sich ein „Vorbohrer mit Senker“. Damit entsteht am oberen Ende des Bohrlochs ein Konus, der Platz für den Schraubenkopf bietet. Der Schraubenkopf steht dadurch nicht über, und Du vermeidest Risse im Holz!

garderobe goliath tipp bohren

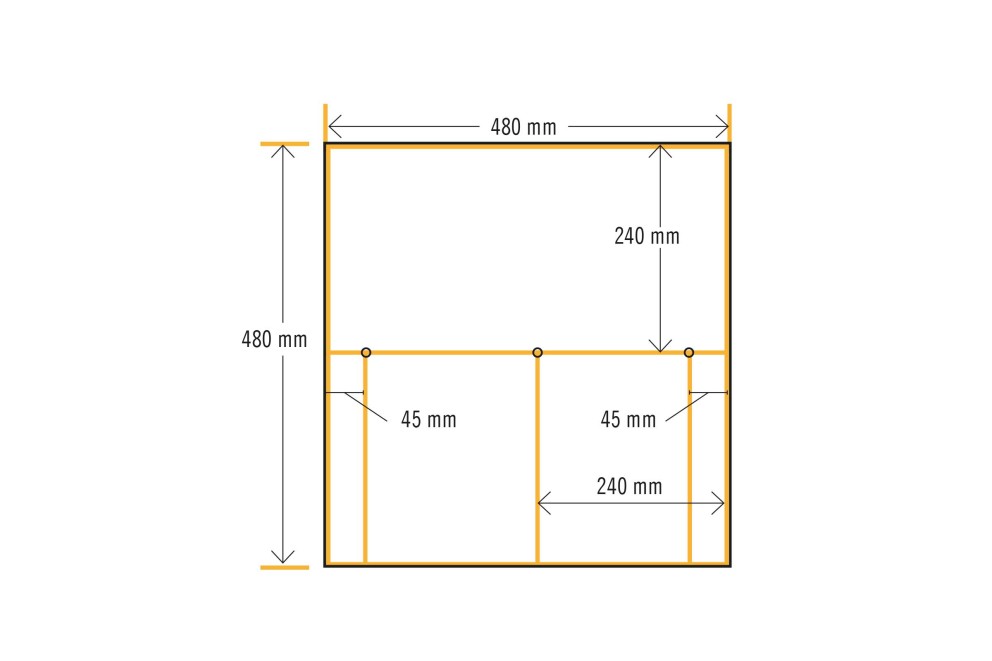

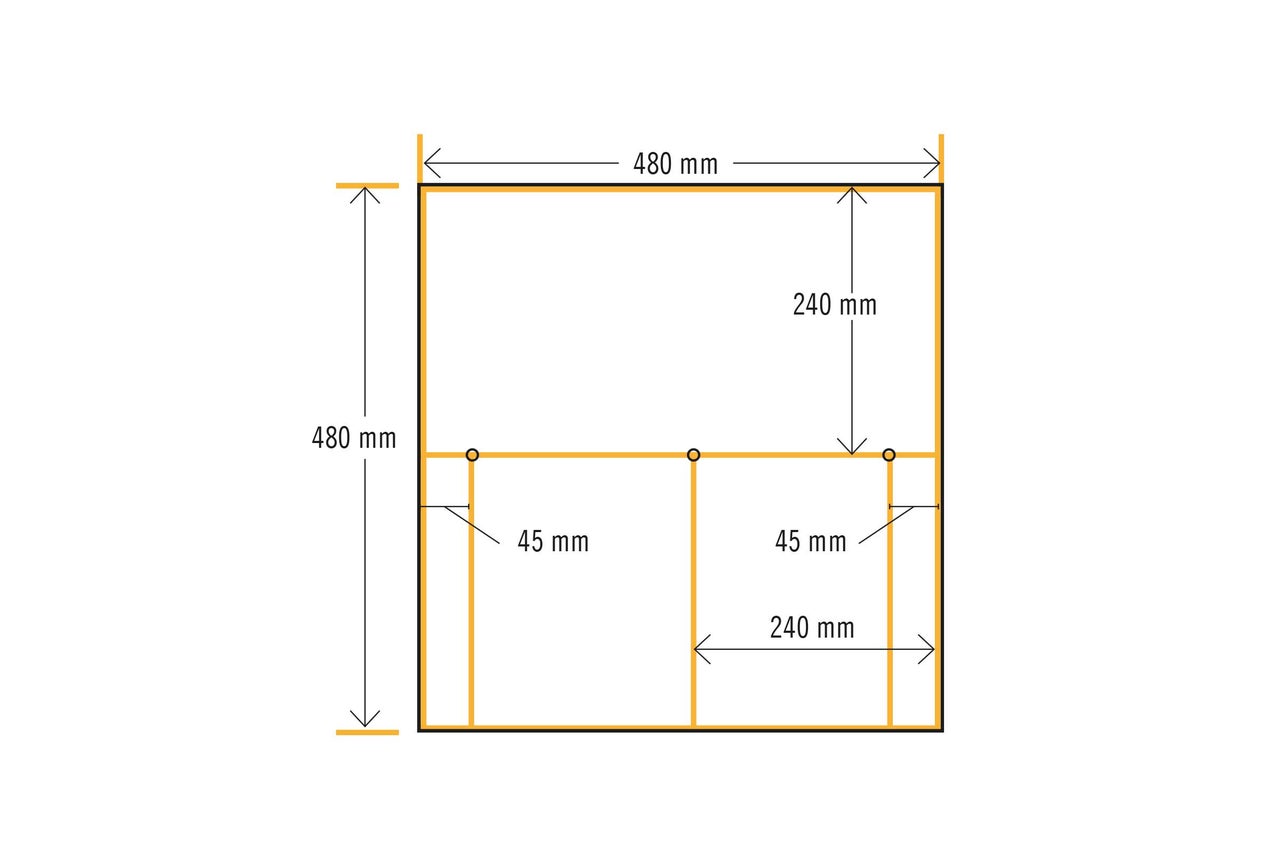

04 Die Seitenwand links unten und die Stützwand entsprechend der Skiz?ze mit dem Vorbohrer mit Senker bohren und senken. – die beiden Teile können mit den rauen Seiten aneinandergelegt und in einem Arbeits?gang gebohrt werden. Die Bohrungen der unten liegenden Stützwand anschließend von der glatten Seite separat senken, sodass die beiden Teile spiegelgleich werden. Durch diese Bohrlöcher verschraubst Du später beide Teile mit dem Regalboden unten.

garderobe goliath as 04

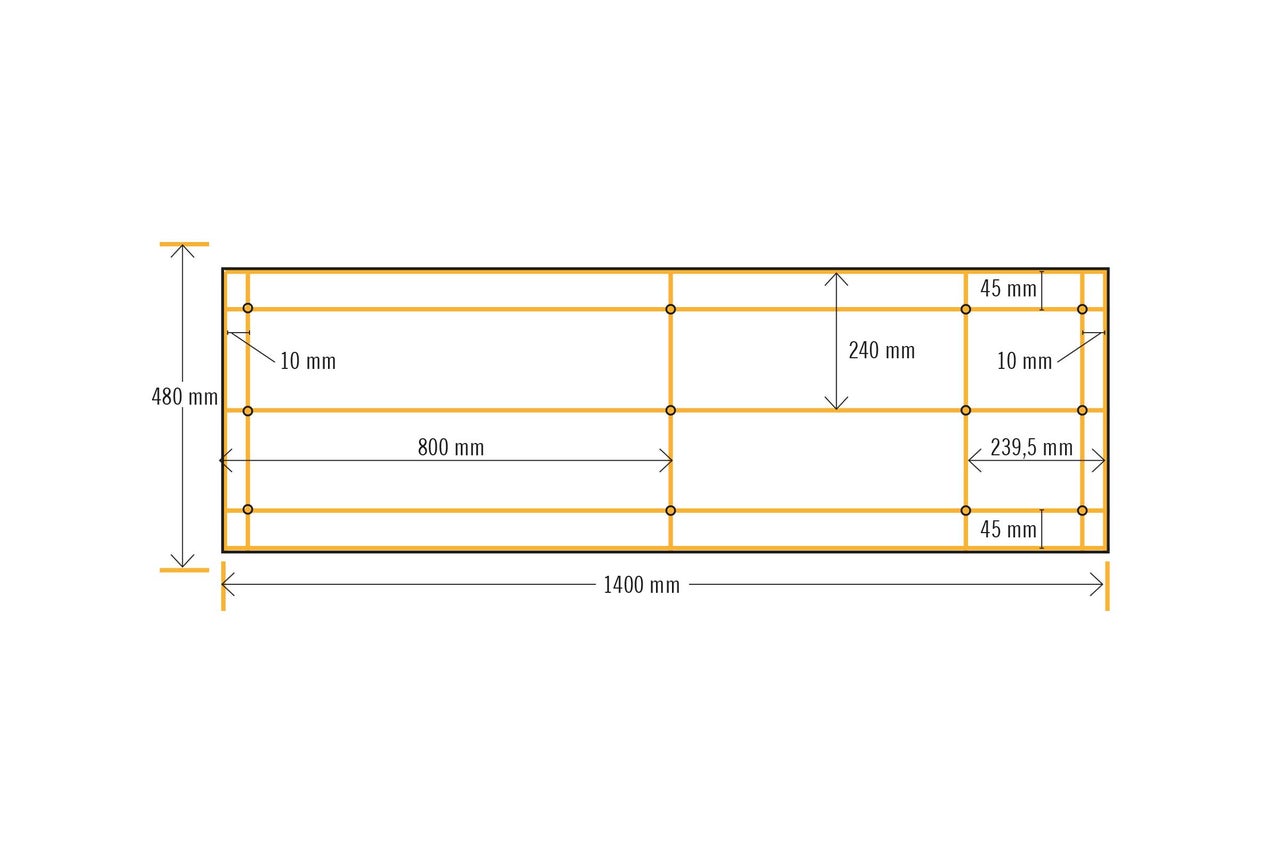

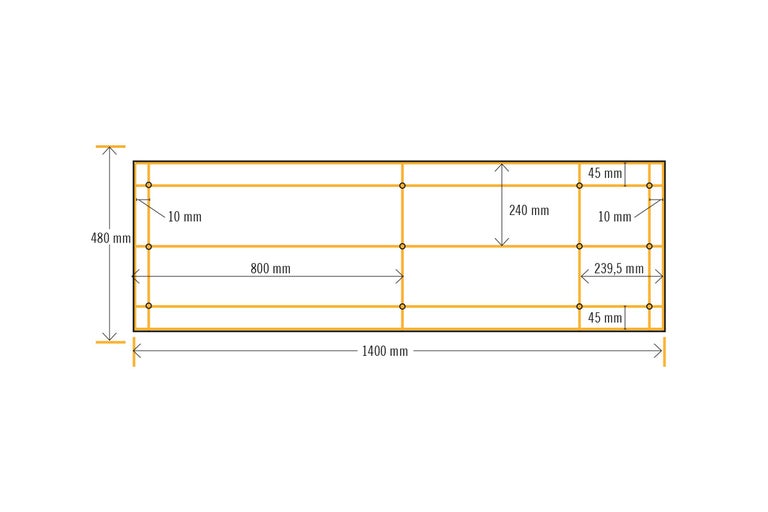

05 Die Bodenplatte entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du später diese Bodenplatte mit der Seitenwand links unten, der Stütz?wand, der Zwischenwand 2 und der Seitenwand rechts.

garderobe goliath as 05

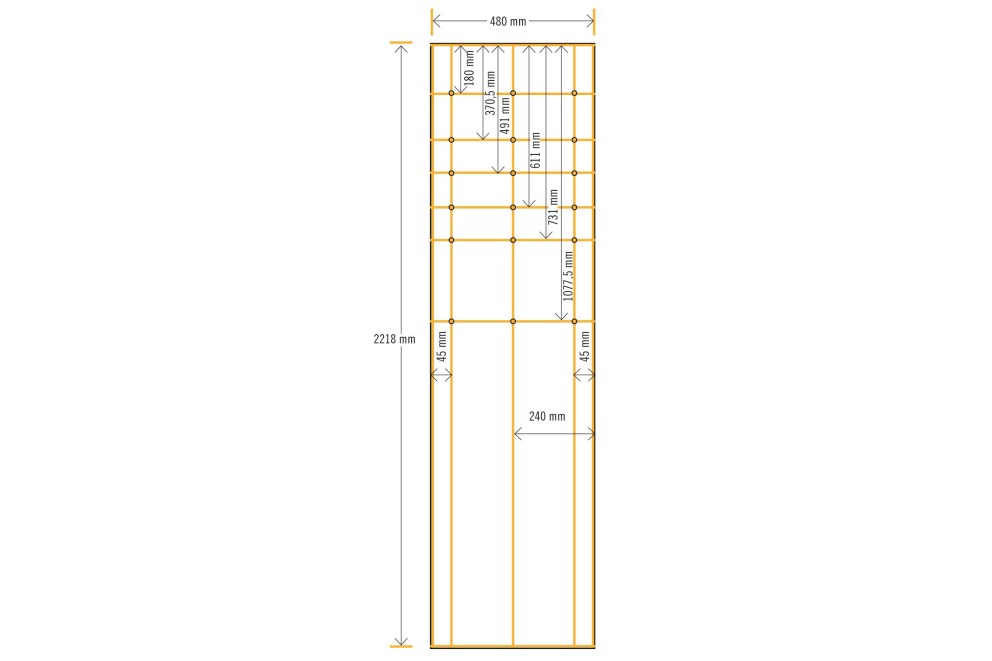

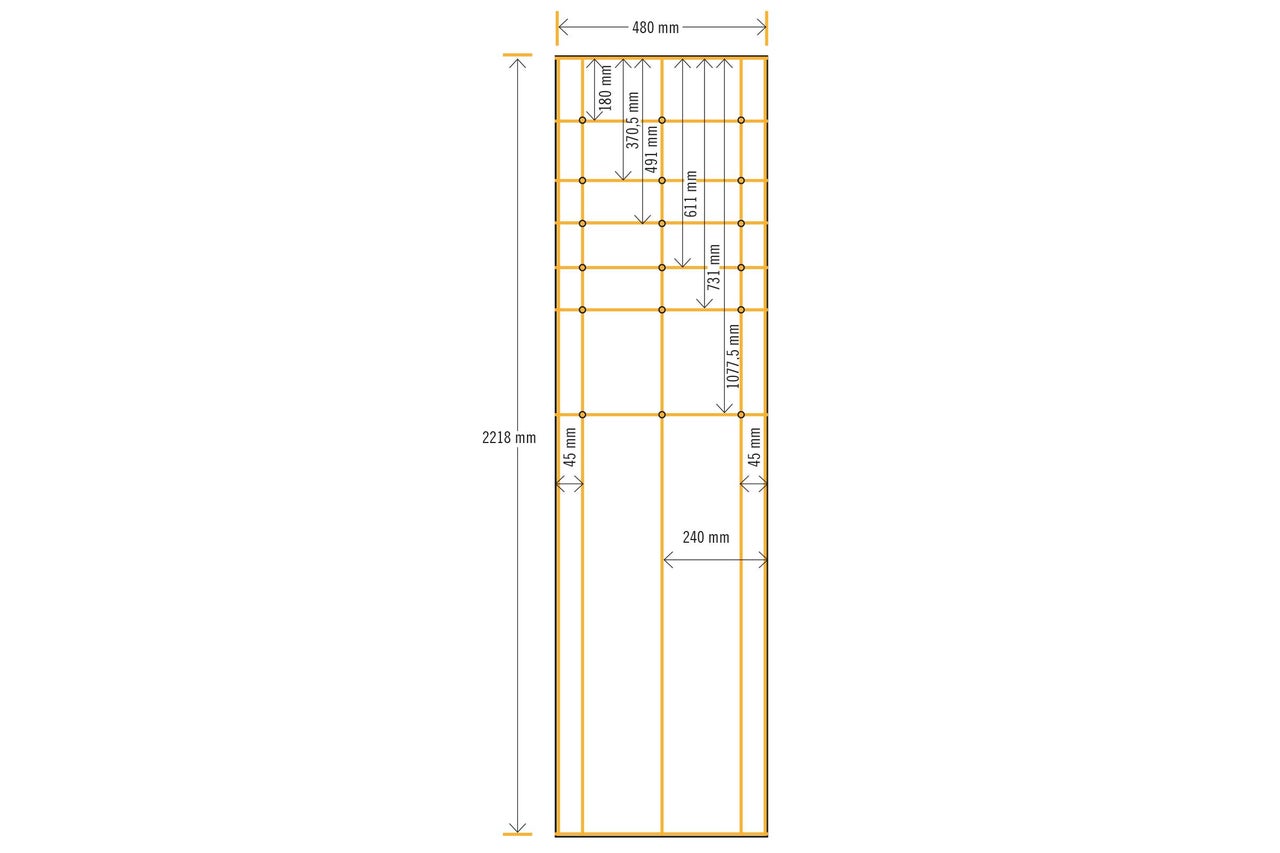

06 Die Seitenwand rechts entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du später diese Seitenwand mit den Regalböden 1–4.

garderobe goliath as 06

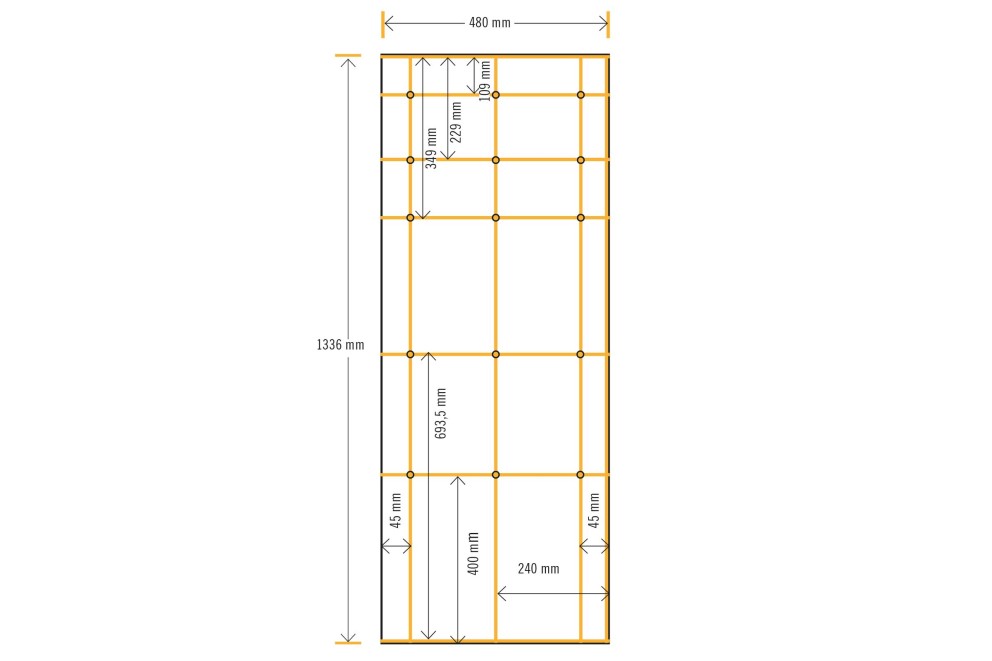

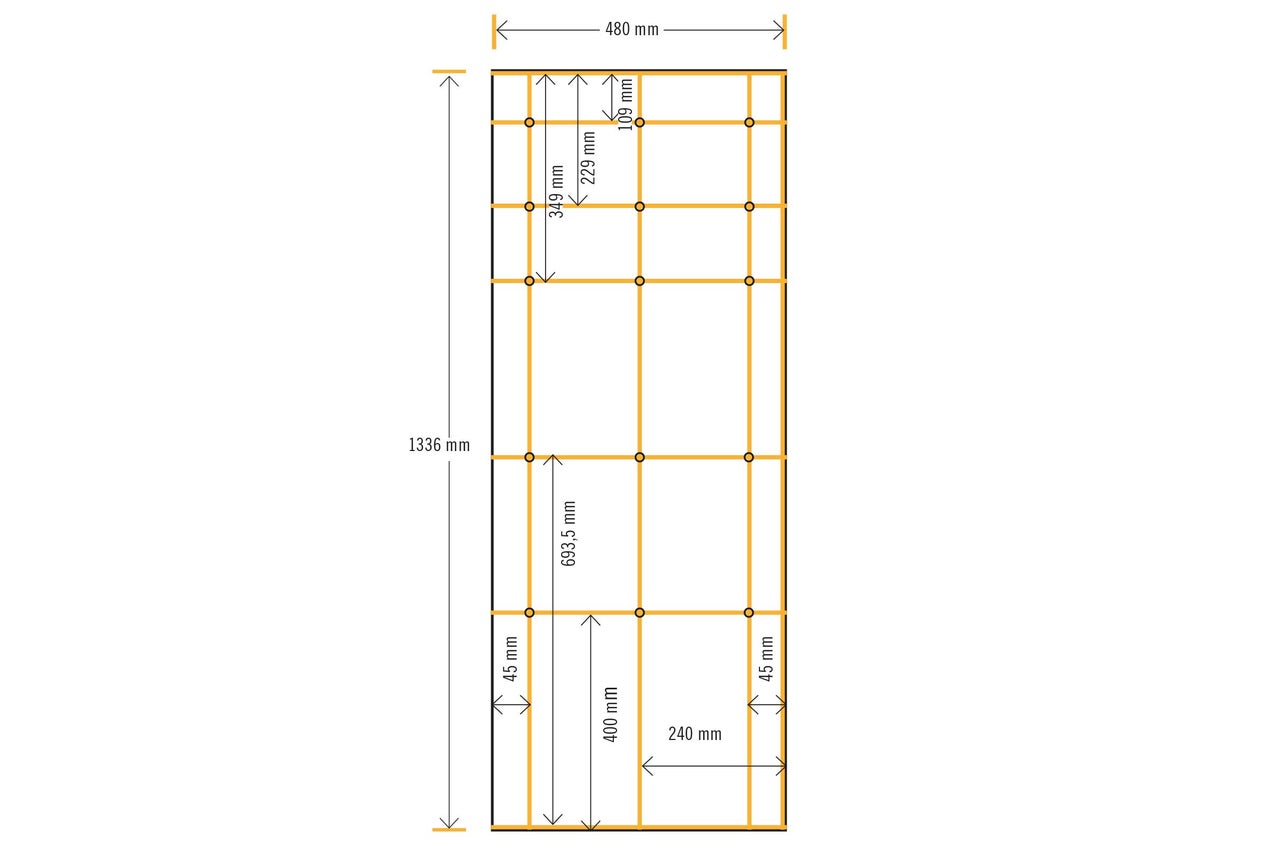

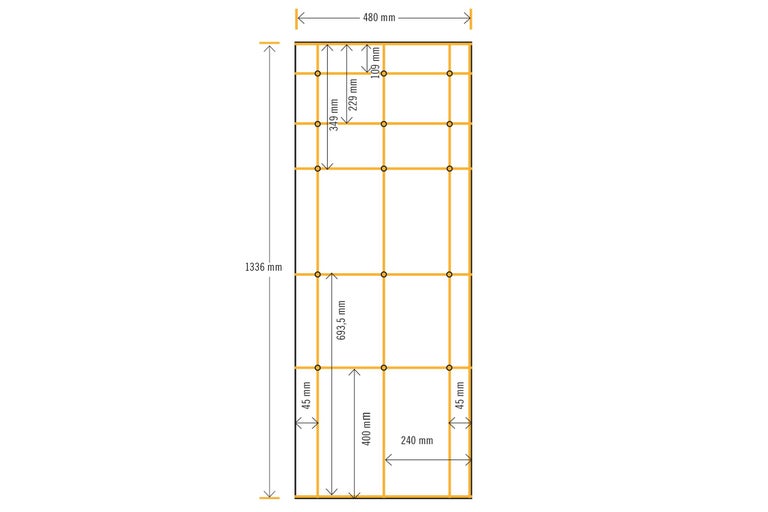

07 Die Zwischenwand 1 entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du später diese Zwischenwand mit den Regalböden 1–5 und der Sitzfläche.

garderobe goliath as 07

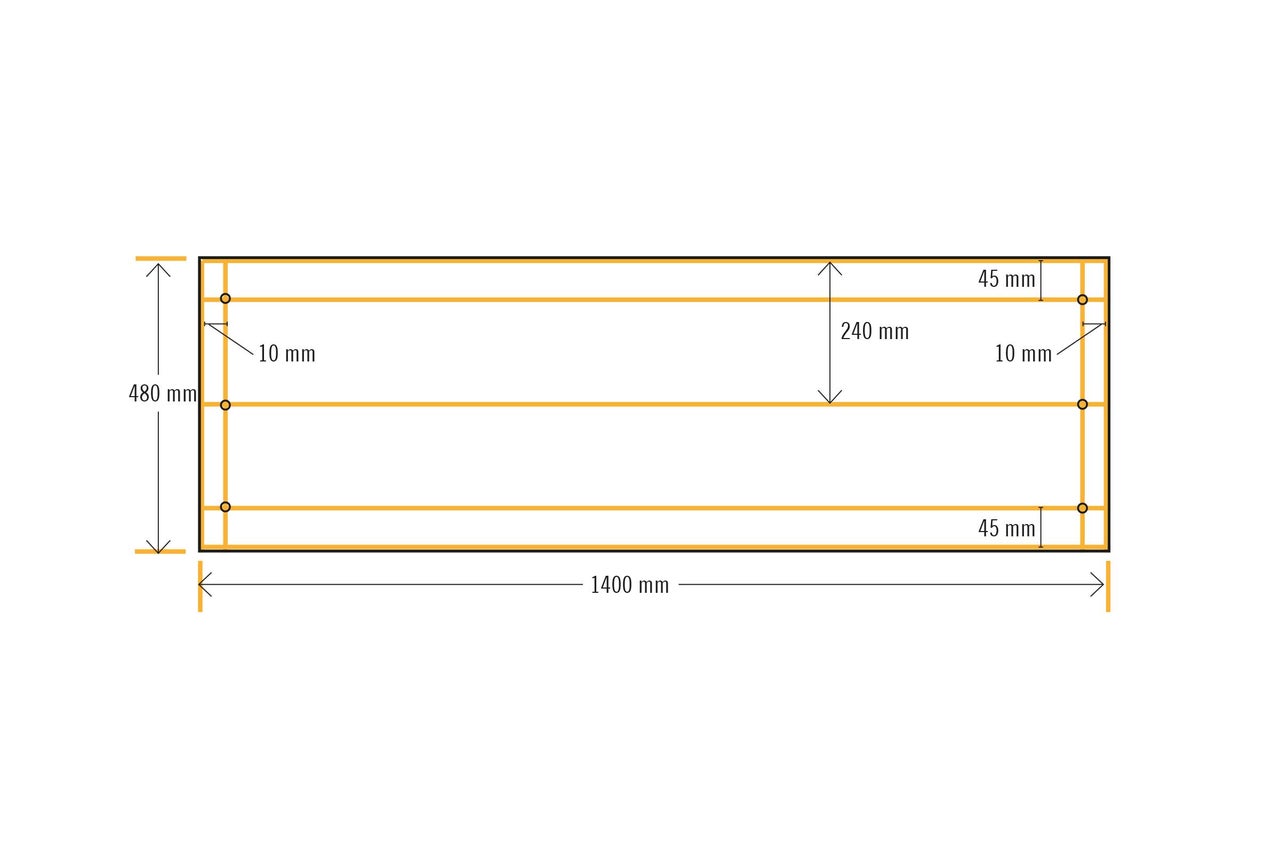

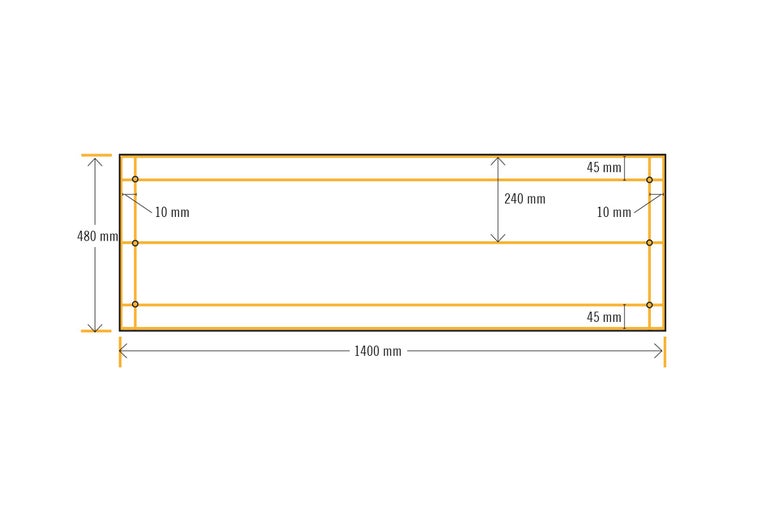

08 Den Deckel entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du später diesen Deckel mit der Seitenwand links oben und der Seitenwand rechts.

garderobe goliath as 08

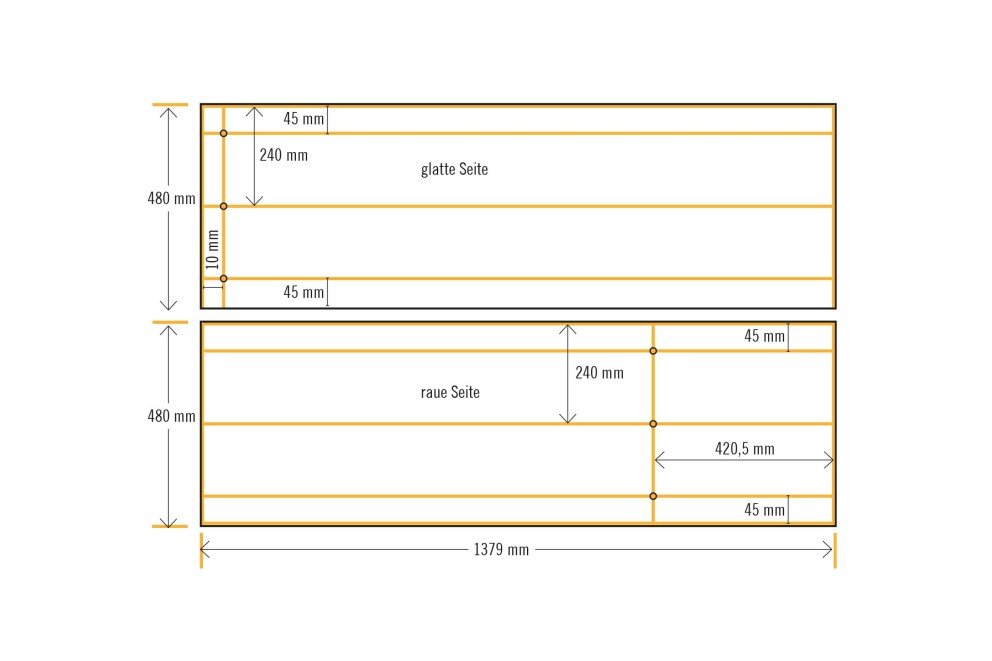

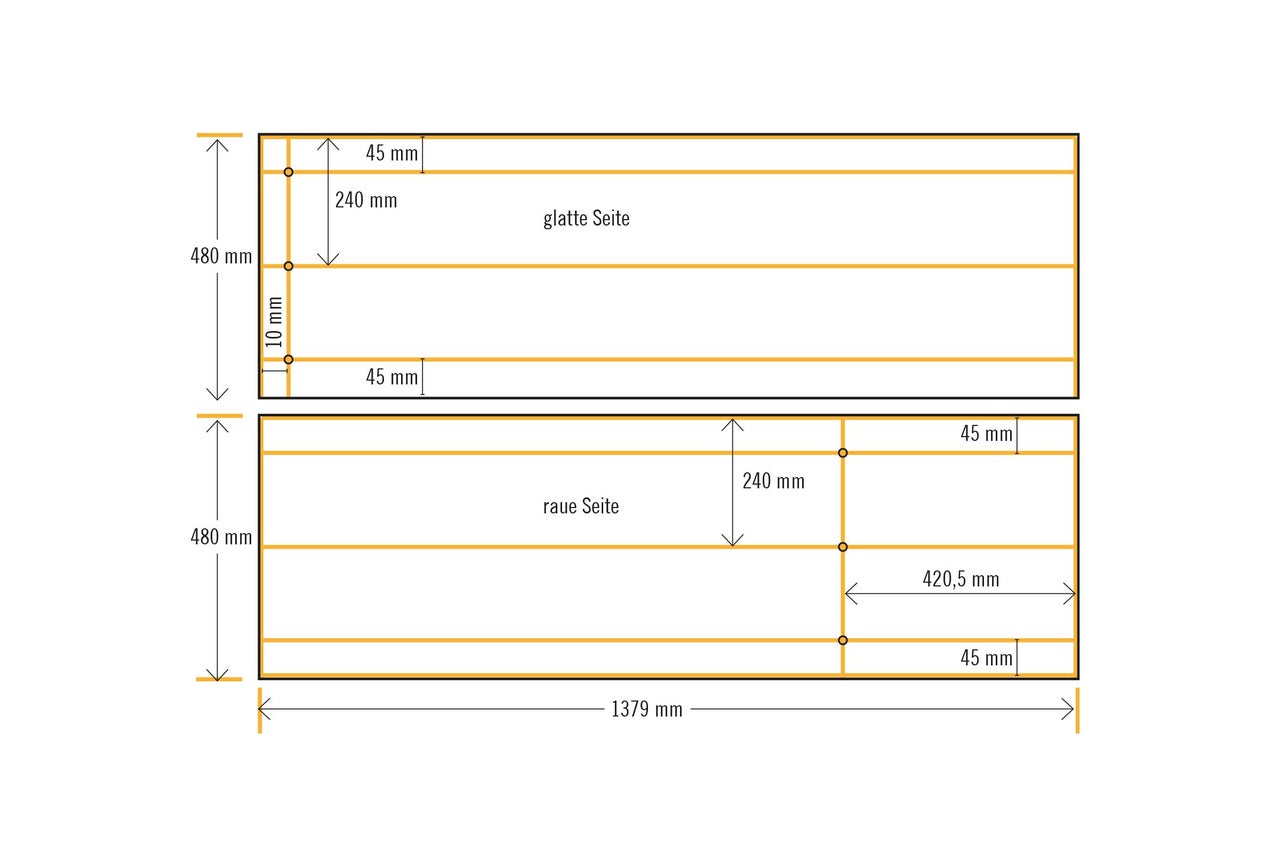

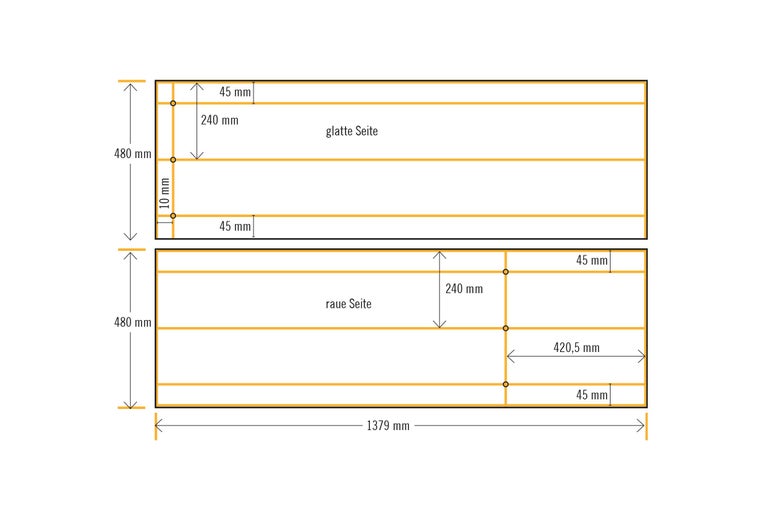

09 Den Regalboden oben 2 entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du den Regalboden oben 2 später mit der Zwischenwand und der Seitenwand oben links.

garderobe goliath as 09

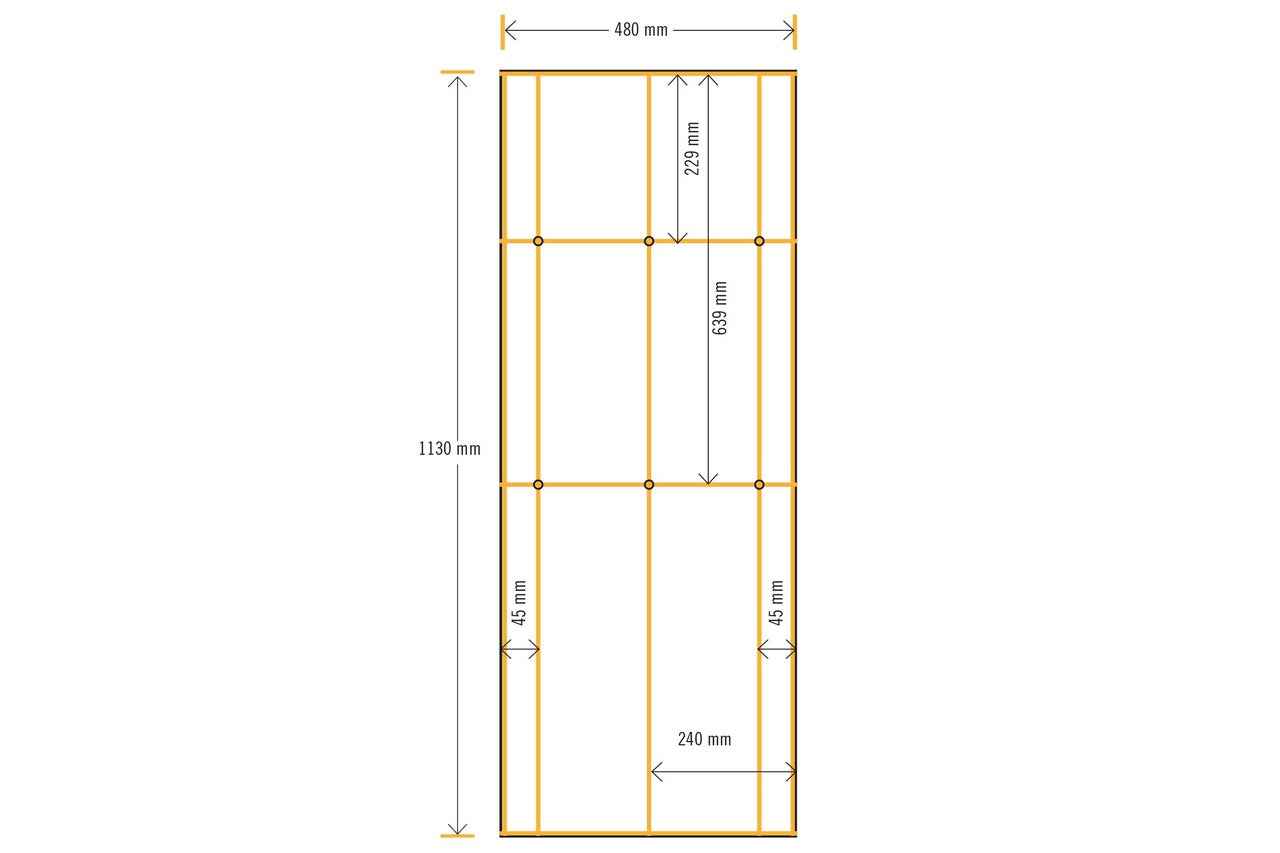

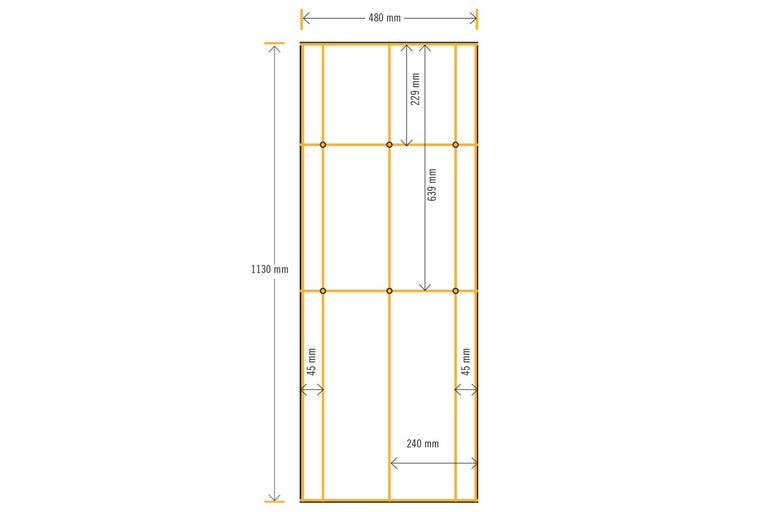

10 Die Zwischenwand 2 entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du später diese Zwischenwand mit dem Regalboden 5 und der Sitzfläche.

garderobe goliath as 10

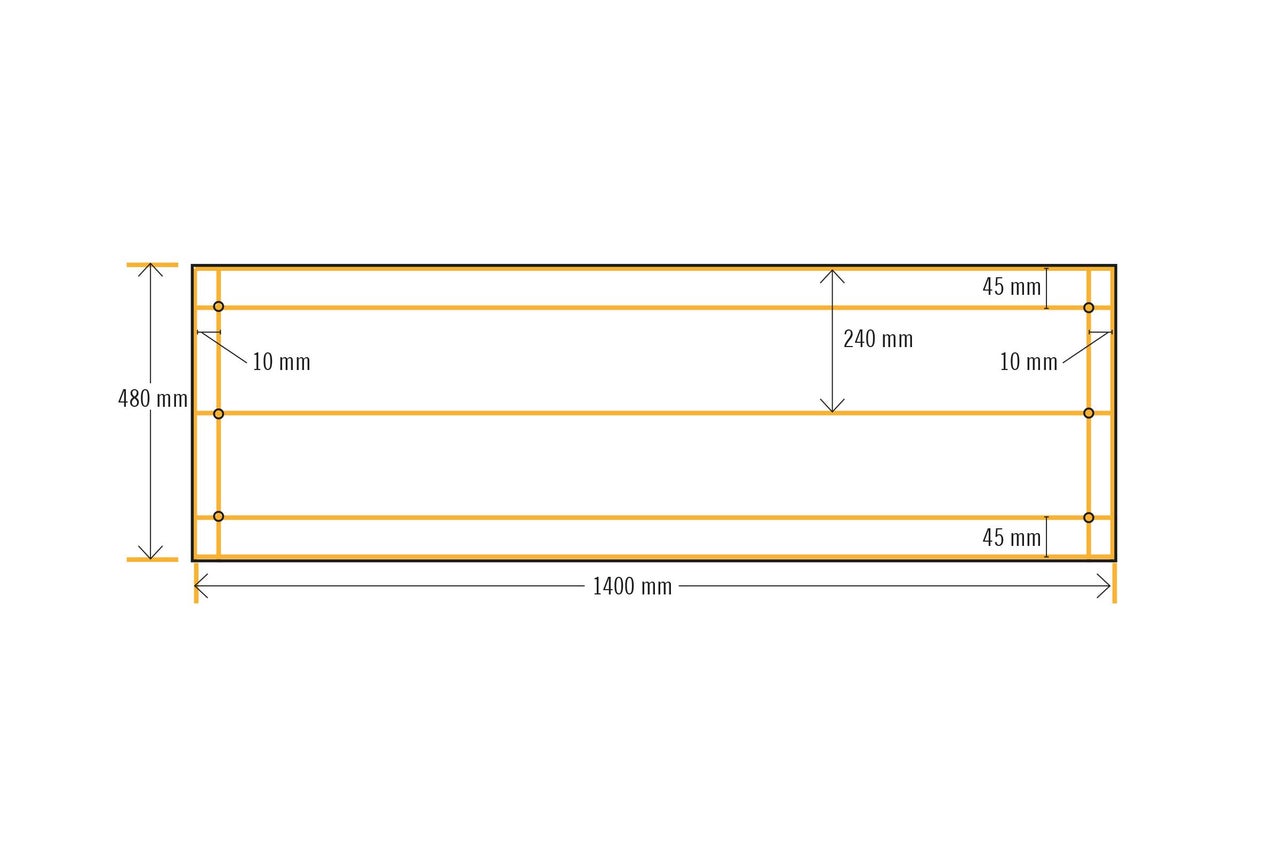

11 Den Deckel entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du später diese Bodenplatte mit der Seitenwand links unten und der Seiten?wand rechts.

garderobe goliath as 11

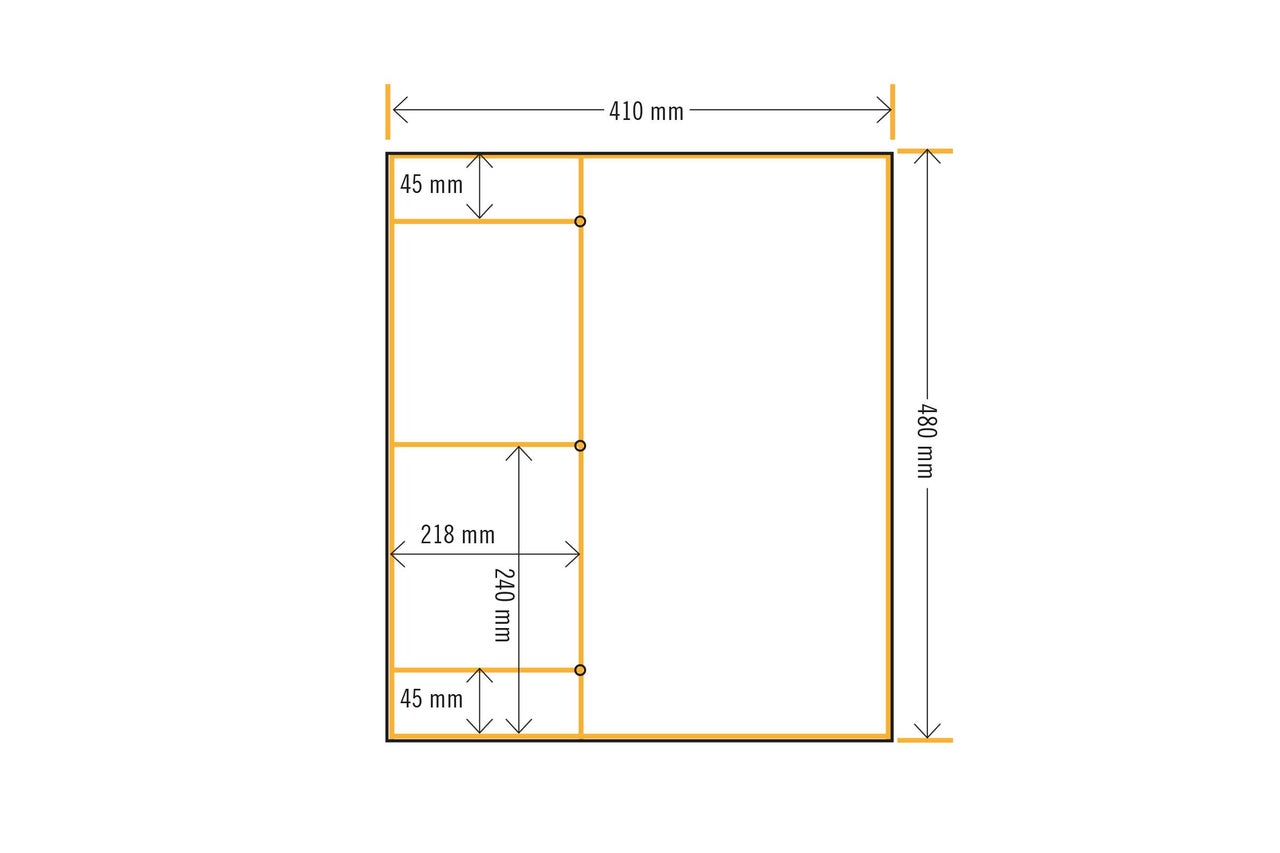

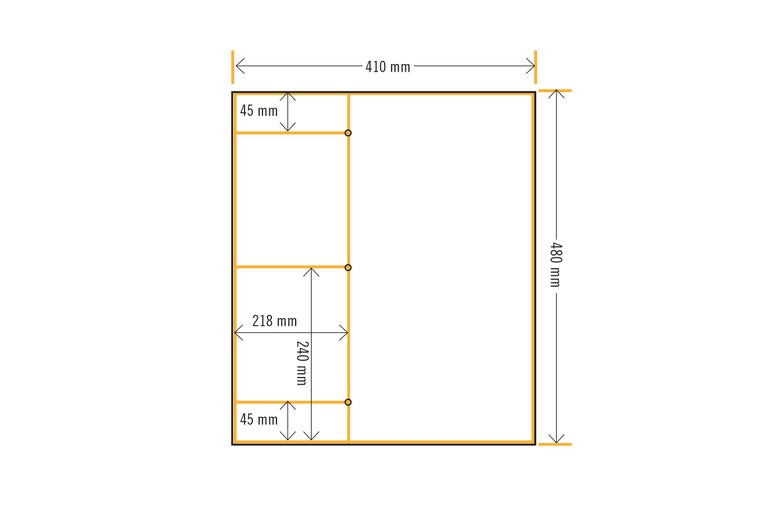

12 Den Regalboden 4 entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du den Regalboden 4 später mit der Zwischenwand 2. Die Regalböden 1–3 werden nicht vorgebohrt.

garderobe goliath as 12

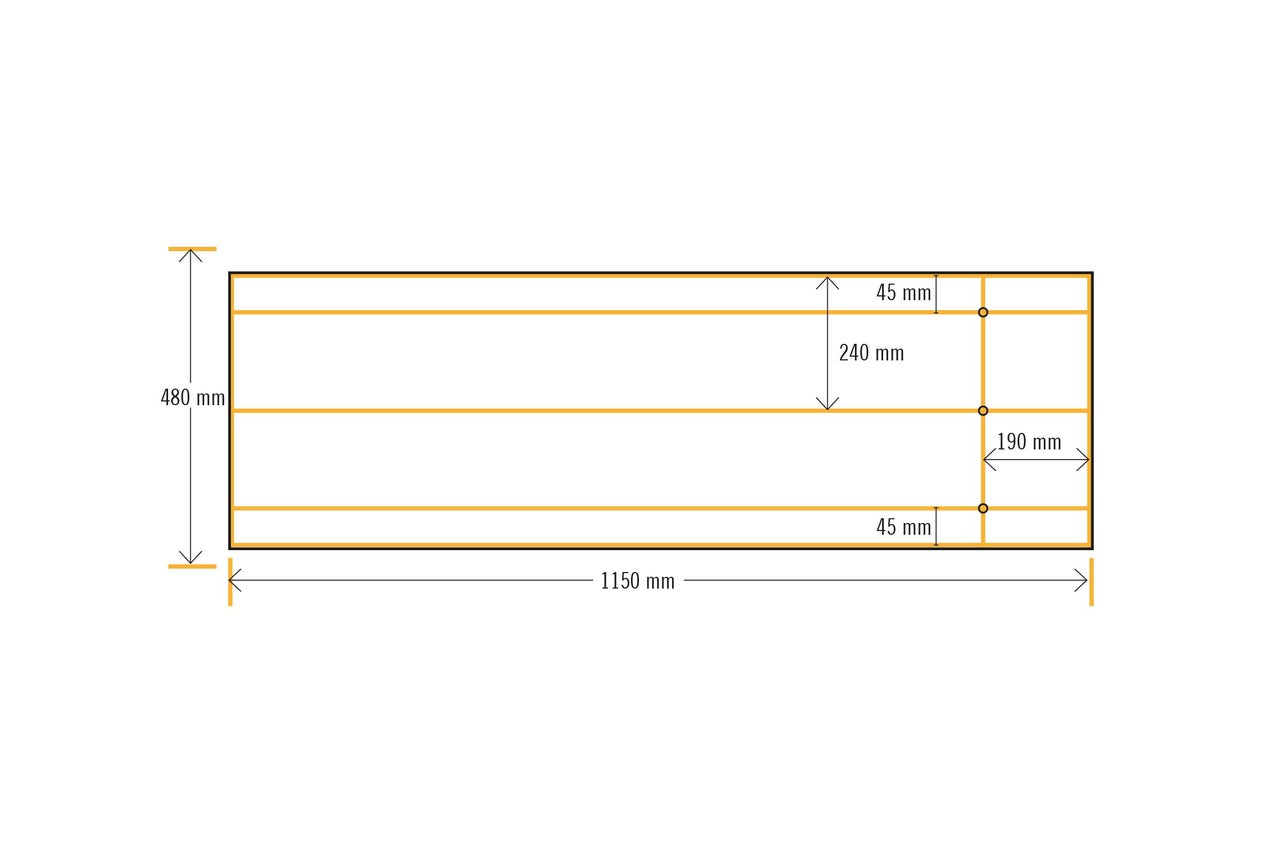

13 Die Sitzfläche entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du die Sitzfläche später von unten mit der Zwischenwand 1.

garderobe goliath as 13

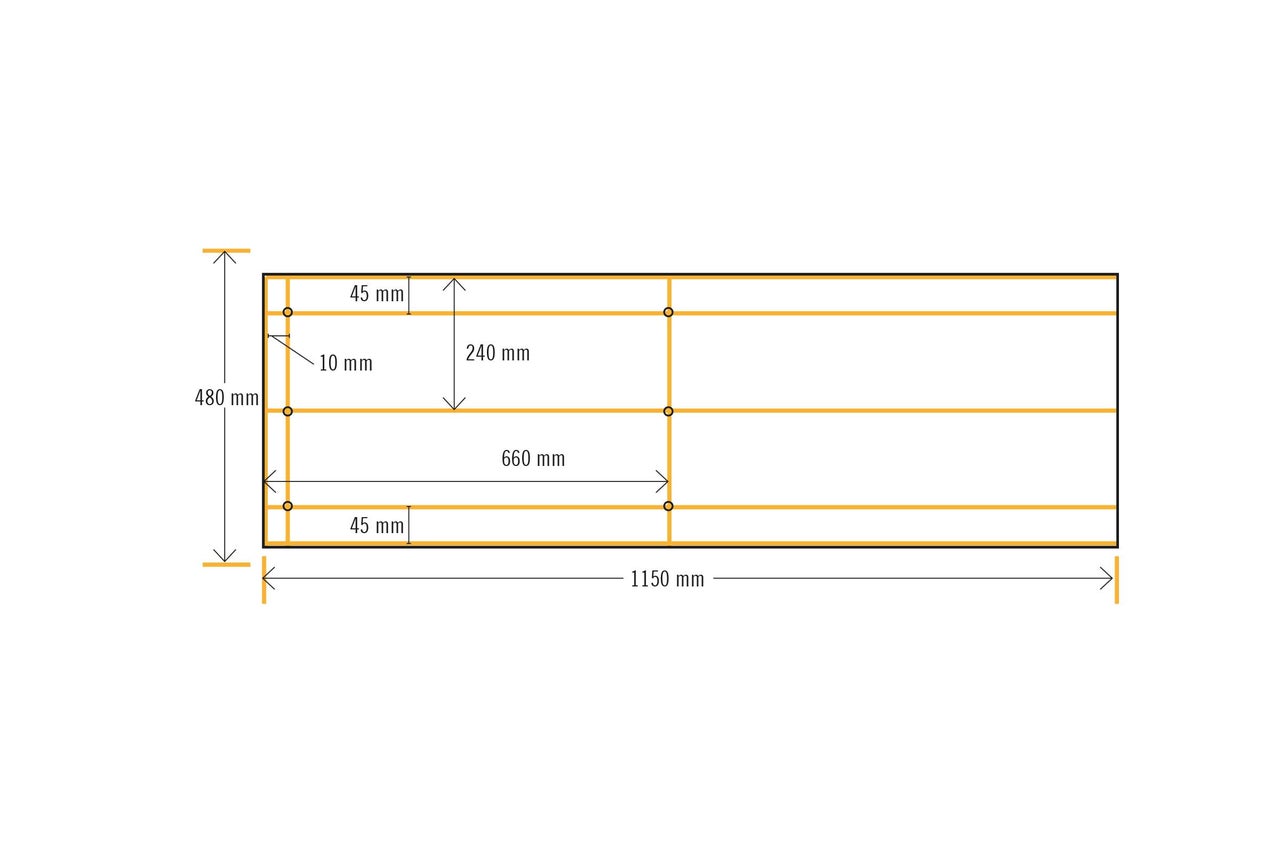

14 Die Sitzfläche entsprechend der Skizze mit dem Vorbohrer mit Senker bohren und senken. Durch diese Bohrlöcher verschraubst Du die Sitzfläche später von oben mit der Seitenwand unten links und mit der Stützwand.

garderobe goliath as 14
