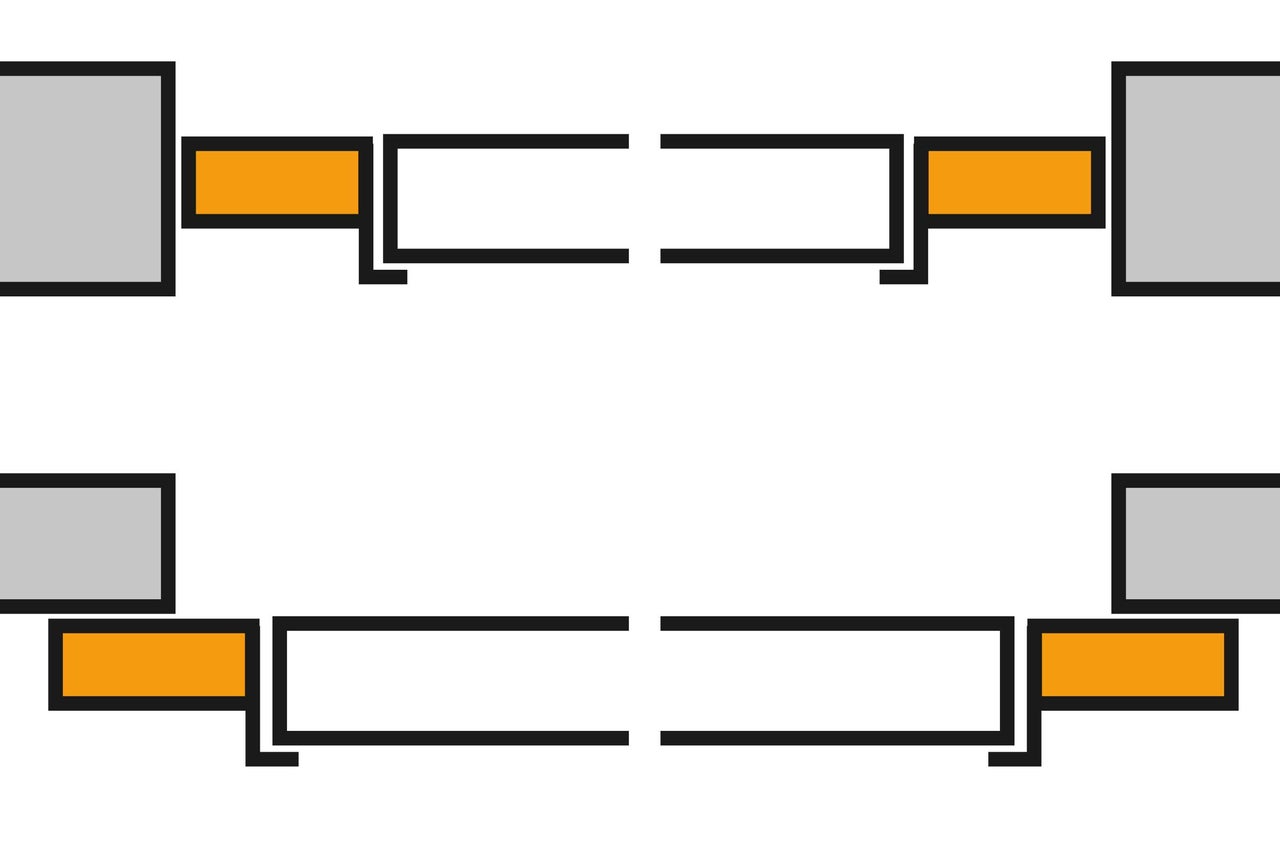

Das Schwingtor kann sowohl in als auch hinter der Toröffnung eingebaut werden. Montiere zuerst den Öffnungsgriff und entferne dann die Transportsicherungen nach Montageanleitung.
Anleitung
Garagentor einbauen
Das Garagentor gehört zu den wichtigsten Bestandteilen einer Garage. Wir erklären Dir hier, wie Du Dein Garagentor einbauen kannst. Im ersten Teil gibt‘s alle Infos zum Schwingtor-Einbau, im zweiten zeigen wir Dir, wie Du ein Sektionaltor einbauen solltest. Ran ans Tor!
GaragentoreZum Shop
Garagentor einbauen: Das brauchst Du
Material
Werkzeuge
Wasserwaagen
Maßband, Meter & Maßstab
Bleistift rot 250 mm
Bohrmaschinen, Trockenbauschrauber
Schutzbrille
Arbeitshandschuhe
Bügelsägen
Schraubenzieher Set Witte VDE 6-tlg
Zwingen
Ratschen-Rollgabelschlüssel WGB, 10
HSS Cobalt Metallbohrer Set Alpen Ø 2-8 ...
Metall- und Steinbohrer Set Alpen Ø 2-10 ...
von
Unterschied Sektionaltor und Schwingtor
Wenn Du ein Garagentor einbauen möchtest, hast Du die Wahl zwischen einem Sektionaltor und einem Schwingtor. Beide Torarten bestehen auf einem feststehenden Rahmen, auch Zarge genannt. Beim Schwingtor kommt ein einflügeliges Torblatt dazu. Dieses besteht in der Regel aus verzinktem Stahlblech und hat eine paneelartige Optik. Beim Öffnen des Tores schwingt die Unterkante nach vorne. Die Toroberkante bewegt sich nur in einer Ebene.
Wenn Du ein Sektionaltor einbauen möchtest, solltest Du folgendes beachten. Beim Sektionaltor kommt zur Zarge noch ein Torblatt aus rechteckigen Einzelelementen hinzu, auch Sektionen genannt. Diese sind über einen Gelenkmechanismus miteinander verbunden. Beim Öffnen bewegen sich die einzelnen Elemente nach oben. Das Sektionaltor hat gegenüber dem Schwingtor daher einige Vorteile, es benötigt z. B. weniger Platz und kann mit einer Wärmedämmung ausgestattet werden.
Schwingtor einbauen
Öffnungsgriff montieren
01
Torrahmen positionieren
02

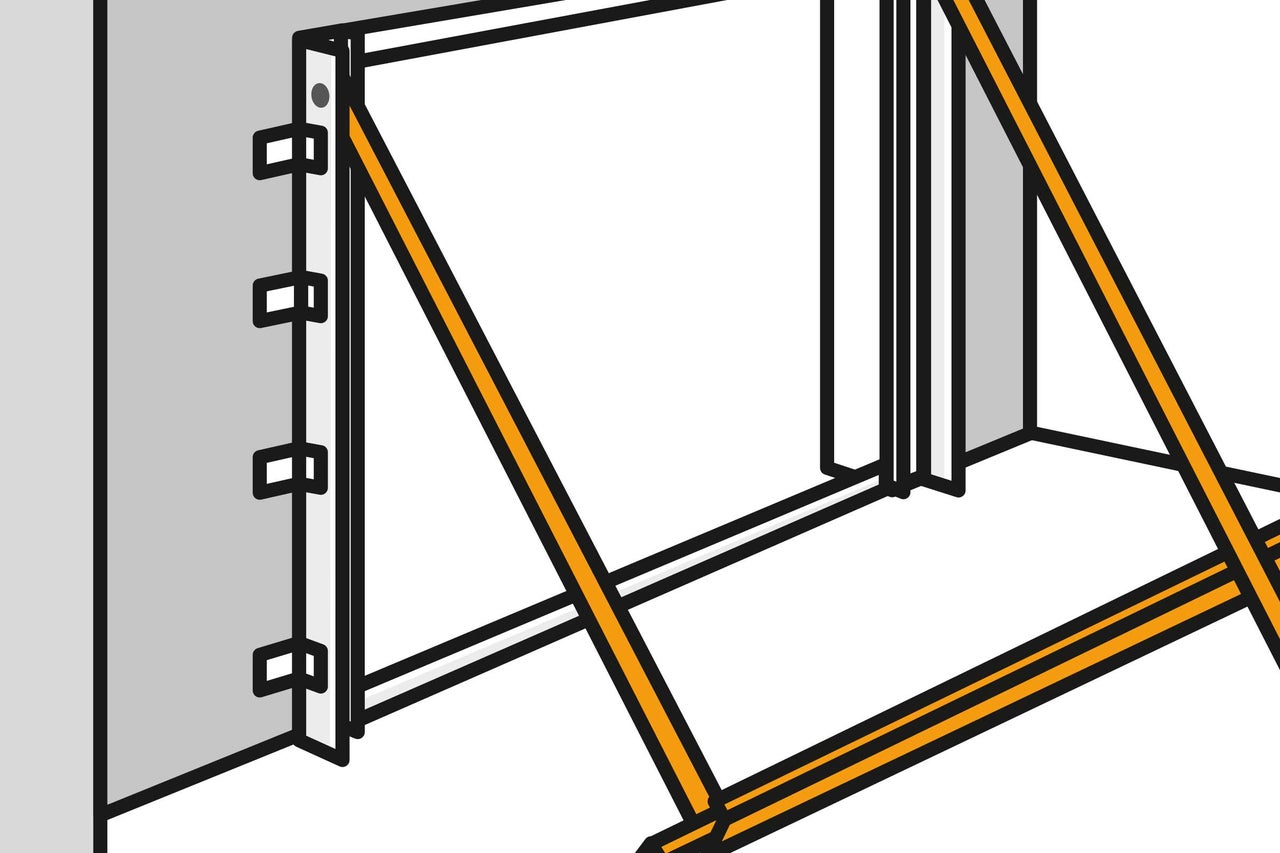

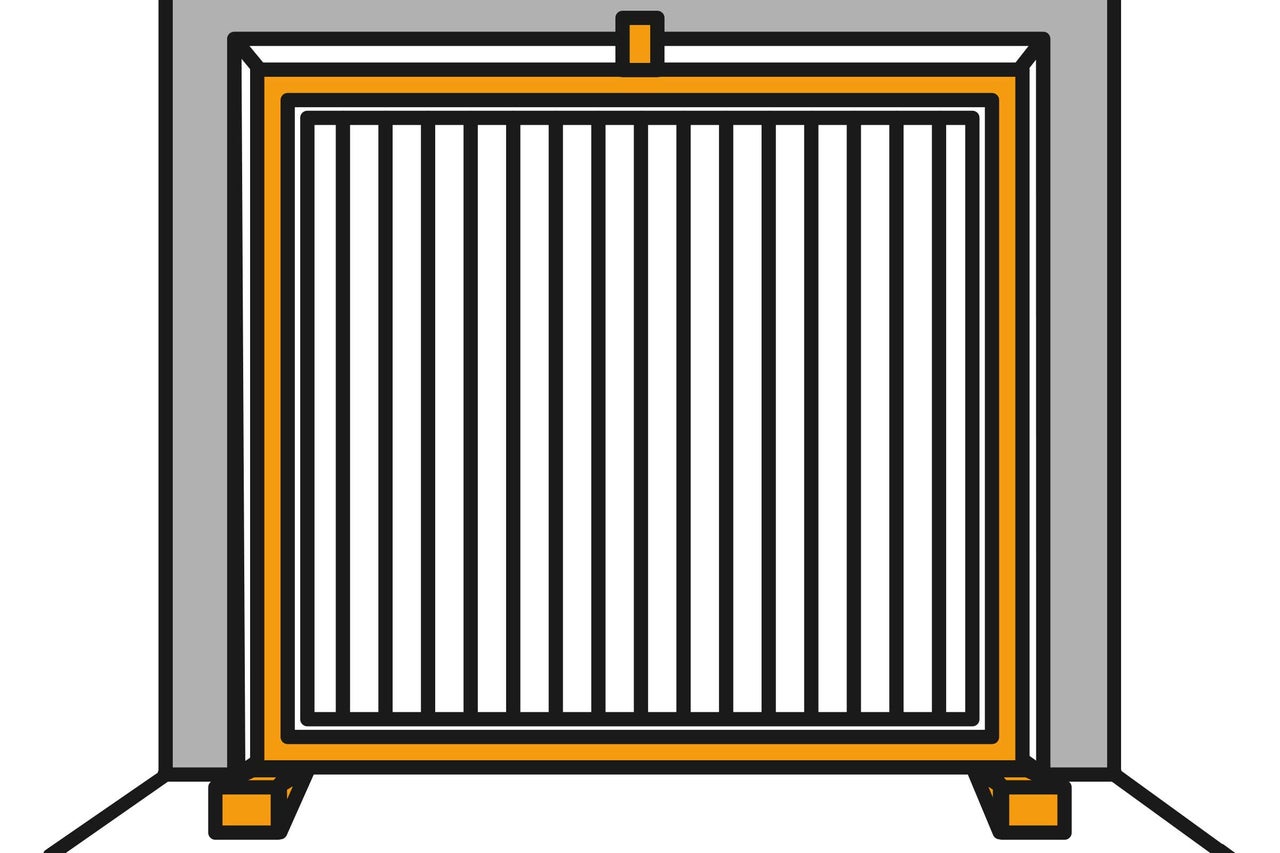

Tor in der Öffnung: Stell den Torrahmen in die Toröffnung und sichere ihn mit Holzkeilen. Tor hinter der Öffnung: Stell den Torrahmen hinter die Toröffnung und stütze das Tor mit einem Balken oder einer Dachlatte ab.
Schwingtor ausrichten
03

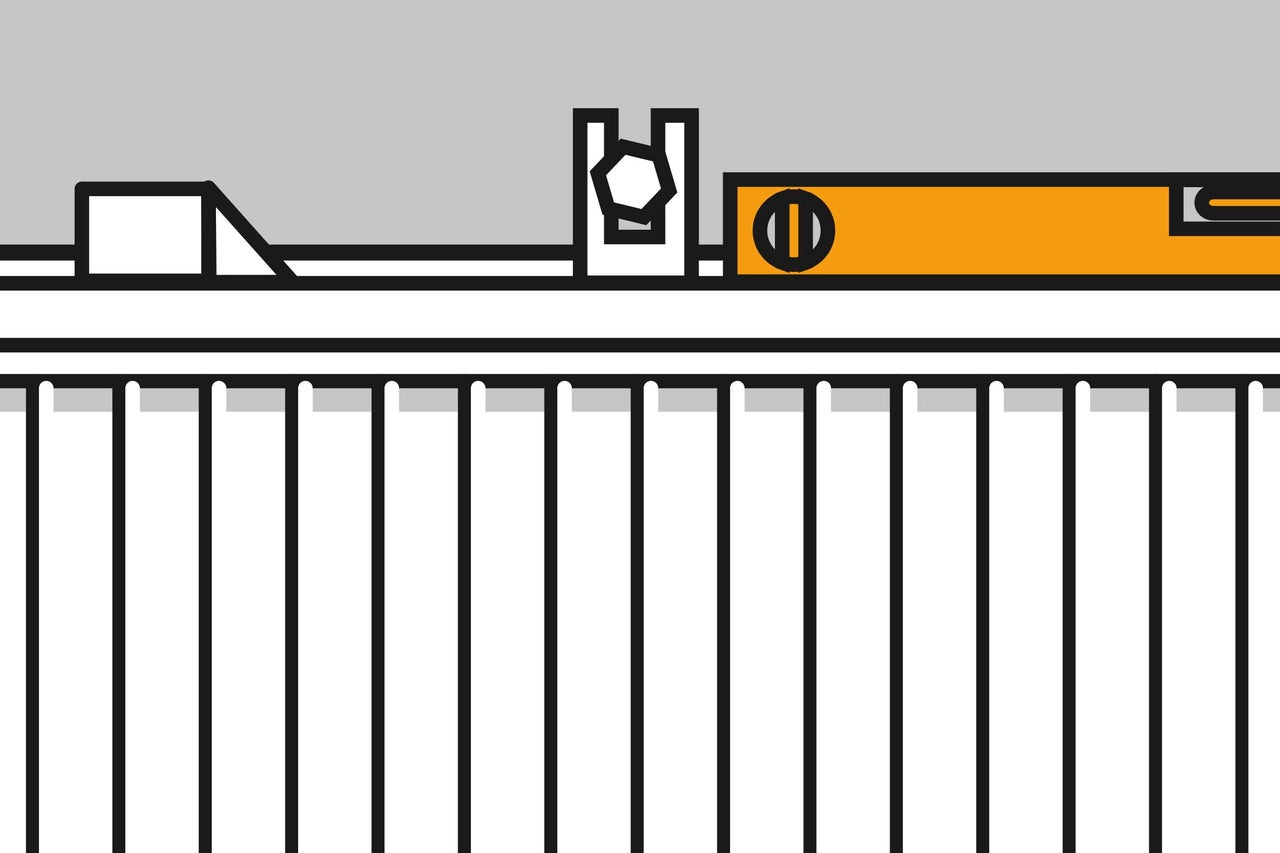

Richte das Tor nun mit der Wasserwaage aus und fixiere es provisorisch mit einem Anker. Wichtig: Tore ohne Füllung müssen gegen Aufspringen gesichert werden.
Laufschienen einrichten
04

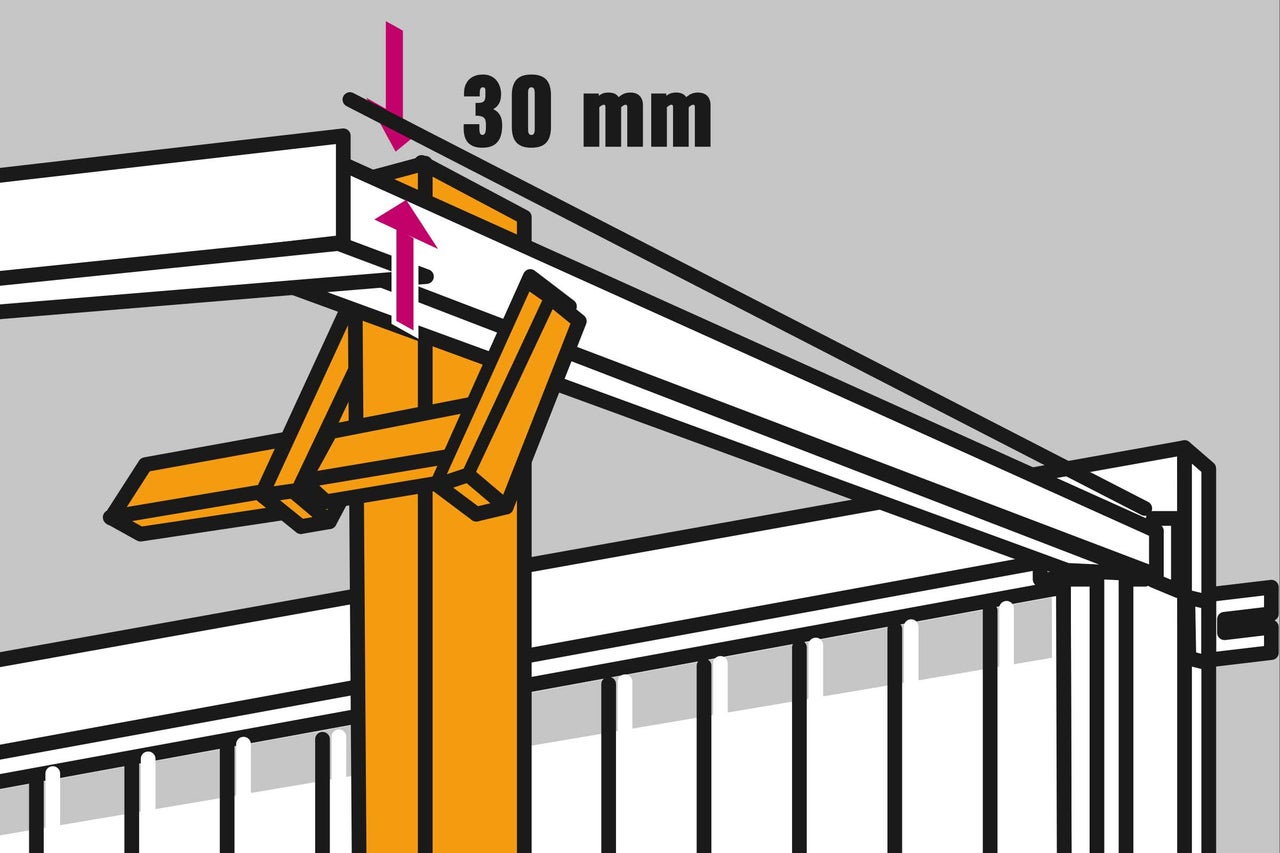

Klappe die Laufschienen hoch und berücksichtige dabei ein Gefälle von 30 mm. Die Laufschienen durch Abstützen sichern! Achte dabei auf gleichmäßige Abstände zwischen Torrahmen und Torblatt; das kannst Du von außen kontrollieren.
Schwingtor befestigen
05

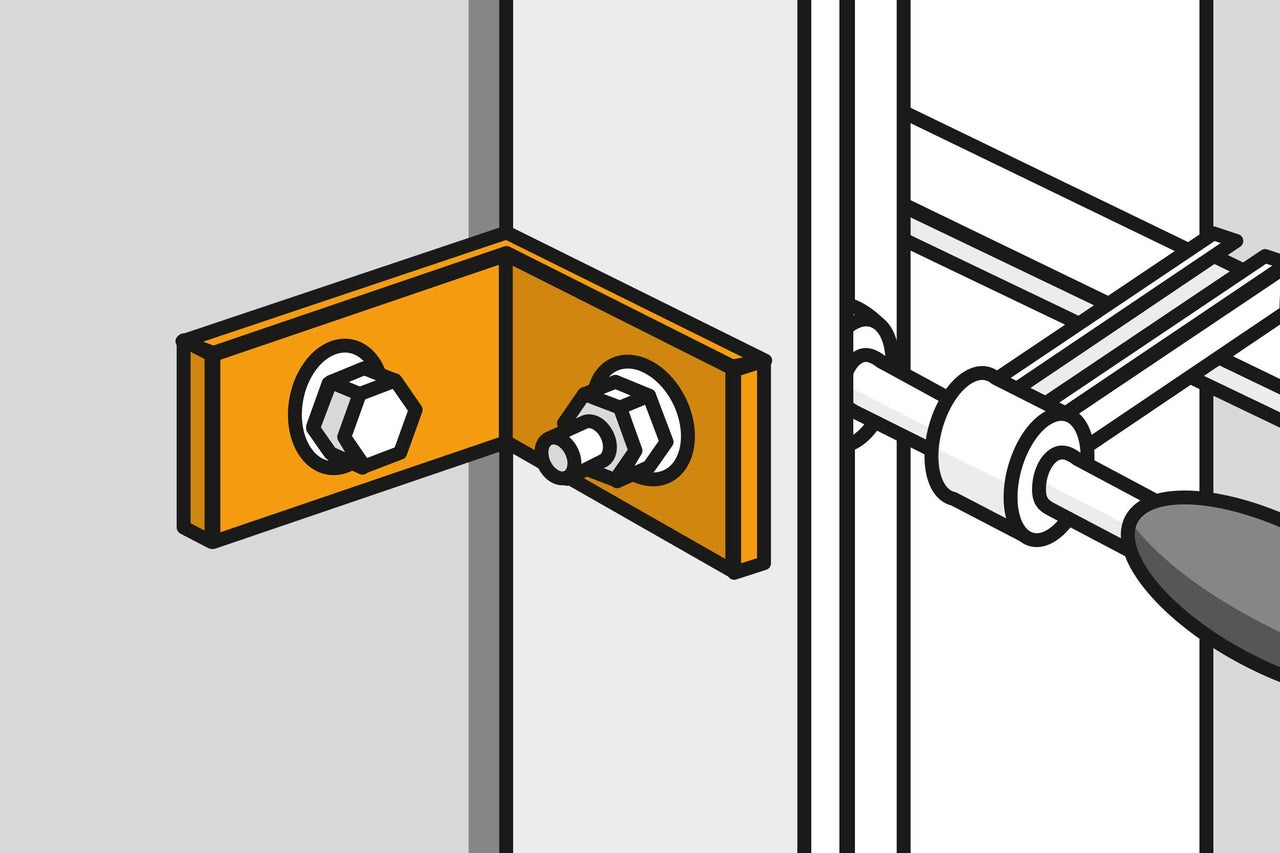

Das Tor wird nun mit Ankern befestigt. Tor hinter der Öffnung: Die Ankerschrauben sind bereits für den Einbau hinter der Öffnung angebracht. Tor in der Öffnung: Für die Montage in der Öffnung müssen die Schrauben an die Rahmen-Stirnseite umgesetzt werden.
Laufschienen ausrichten
06
Öffne das Tor und richte die Laufschiene so aus, dass das Torblatt mit den Gummipuffern gleichmäßig an der Querstrebe anliegt und vorne einen gleichmäßigen Abstand zum Rahmen hat.
Laufschienen befestigen
07

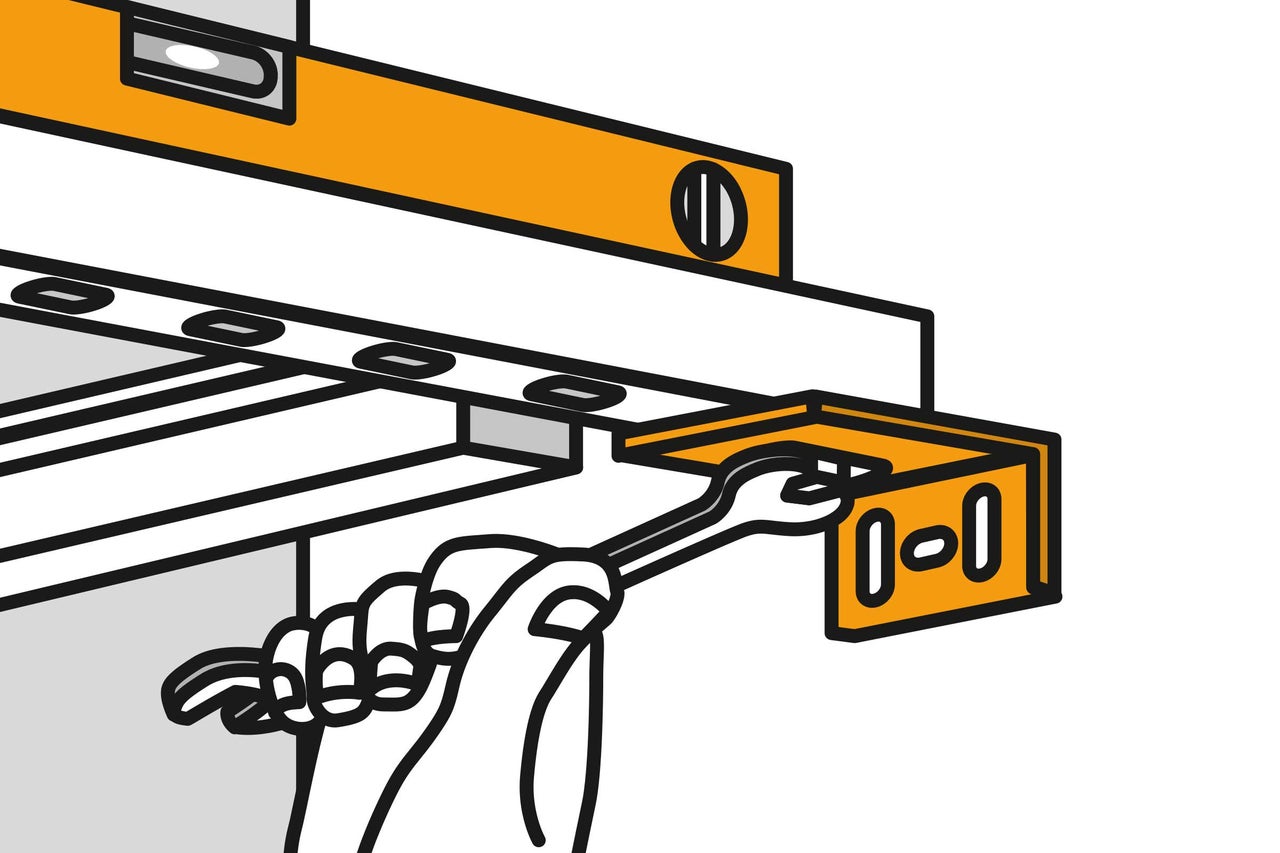

Die Laufschienen können nun seitlich an den Garagenwänden oder oben an der Garagendecke befestigt werden – die Querschiene muss dabei absolut waagerecht liegen.
Rahmenfüße befestigen
08

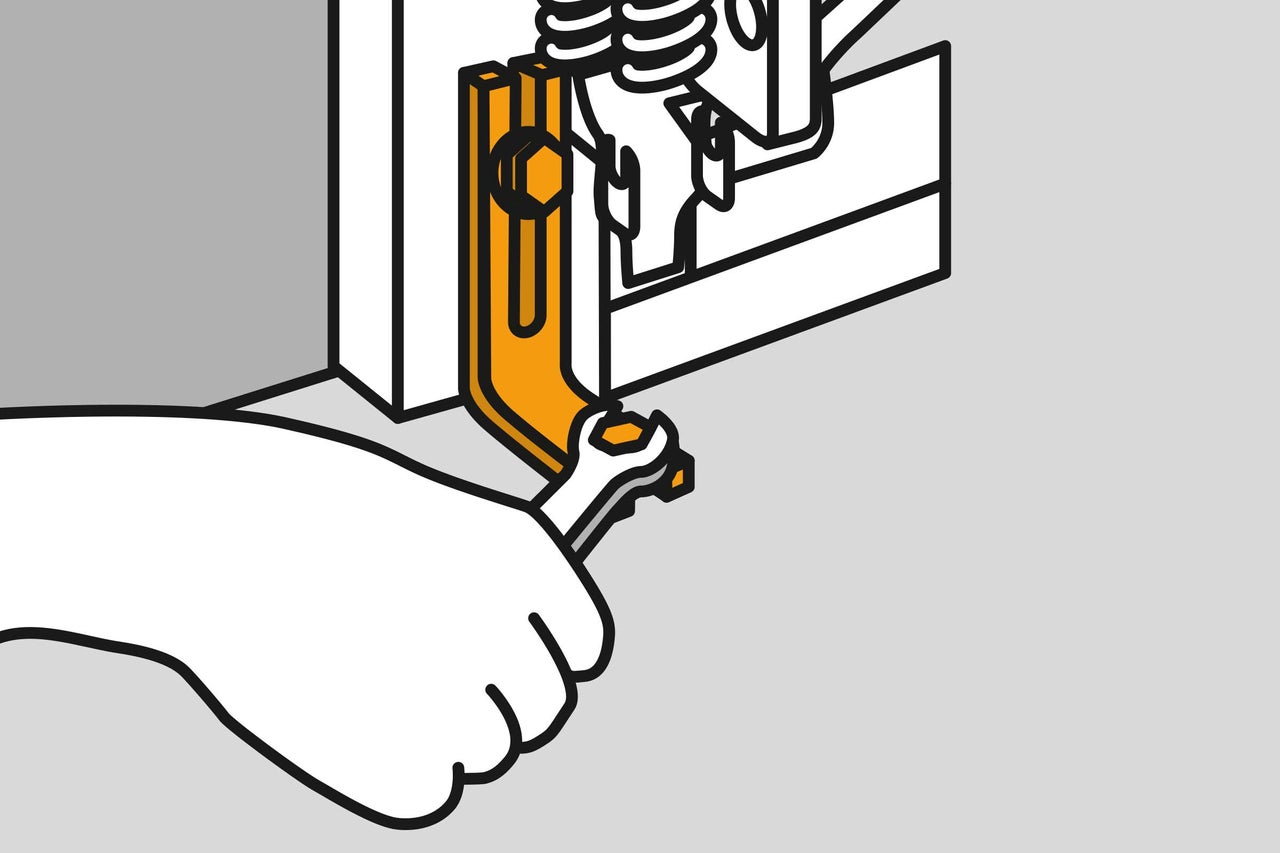

Falls die Rahmenfüße nicht einbetoniert werden: Entferne die untere Anschlagschiene und verschraube eine Befestigung mit Zargenfußwinkel am Garagenboden.
Sektionaltor einbauen

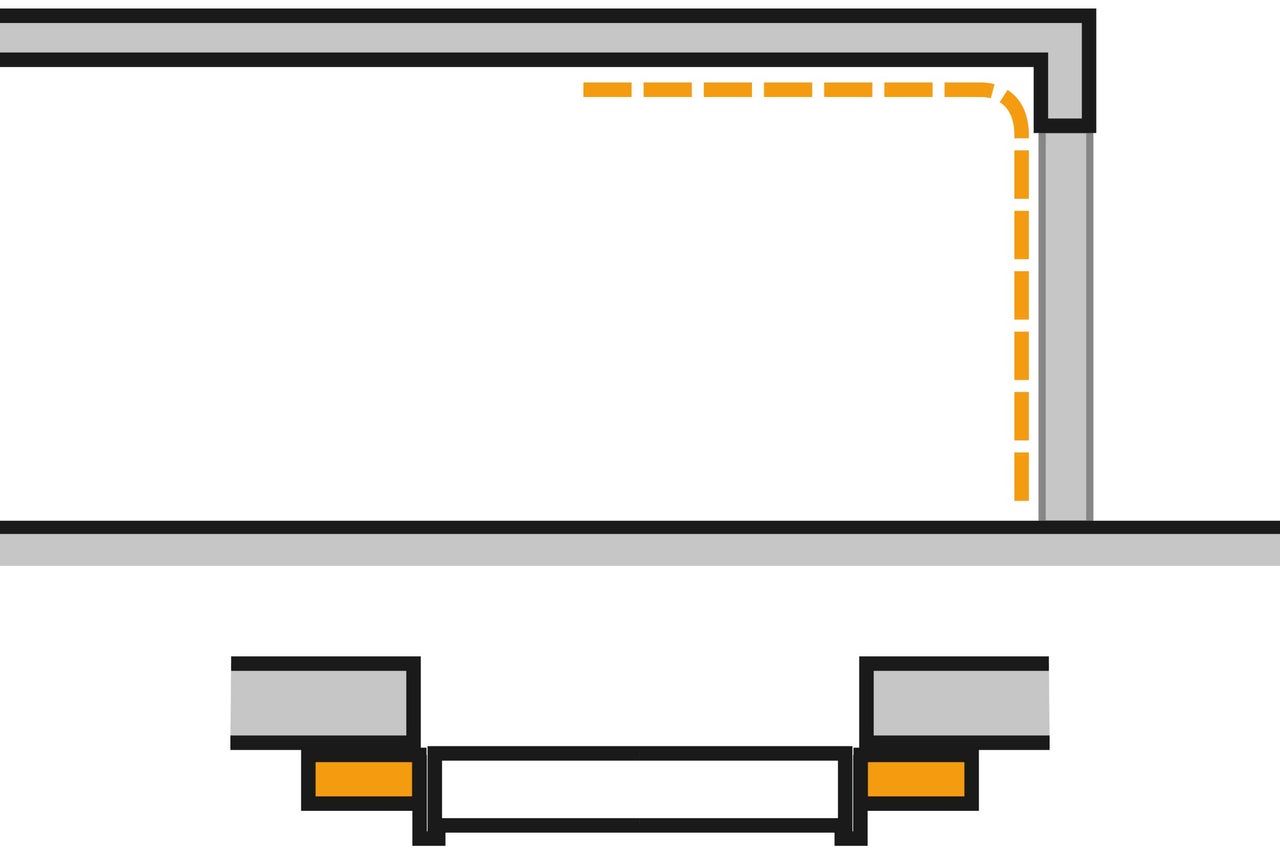

Sektionaltor Positionierung
01
Sektionaltore werden hinter der Laibung im Garageninnenraum montiert. Sektionaltore sind ideal bei niedrigem Sturz bzw. wenig Platz oberhalb der Toröffnung.
Maßlinie ziehen
02

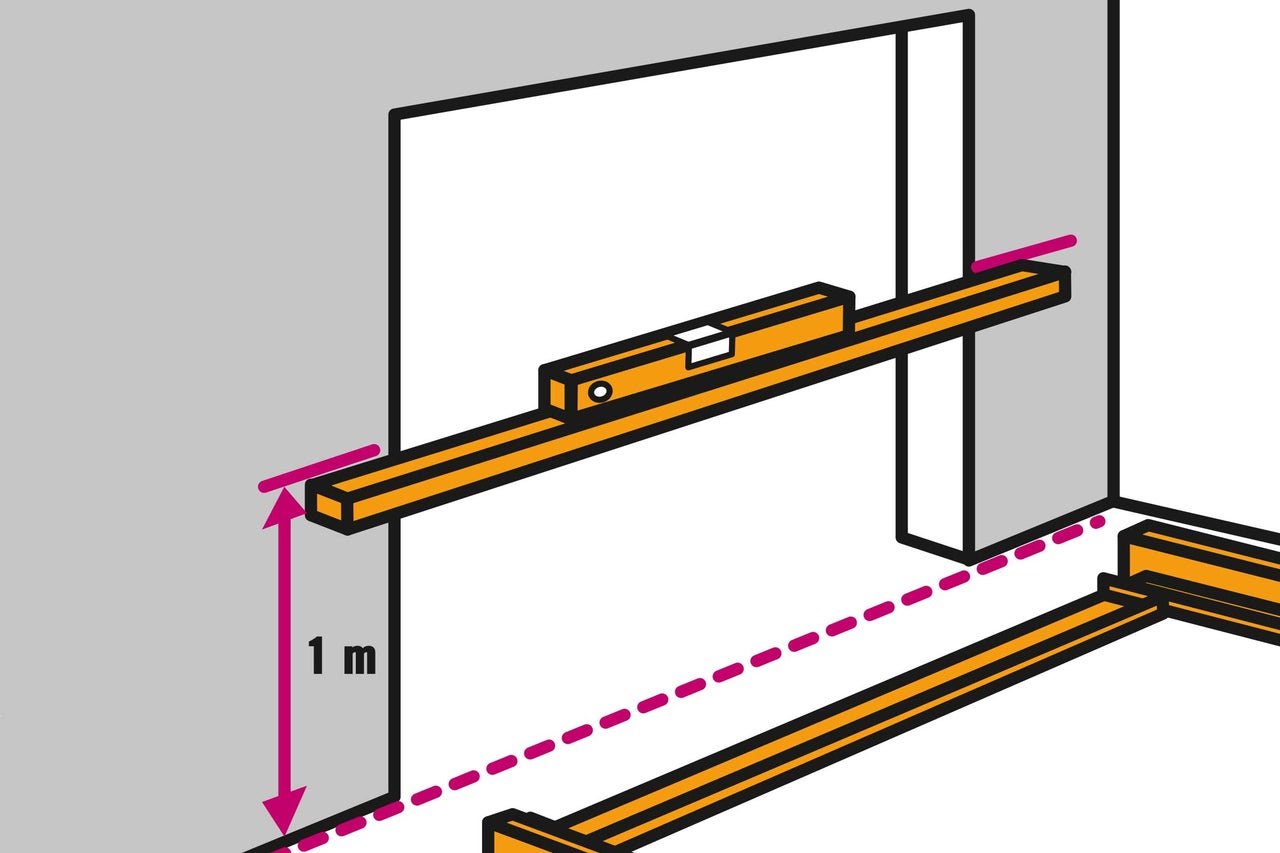

Wenn Du ein Sektionaltor einbauen möchtest, ziehe als erstes vor der Montage eine Maßlinie im Abstand von 1 m über dem Garagenboden. Der Tor-Rahmen kann nun vormontiert und hinter die Toröffnung gelegt werden. Lege für den nächsten Arbeitsschritt drei Schraubzwingen bereit.
Torrahmen positionieren
03

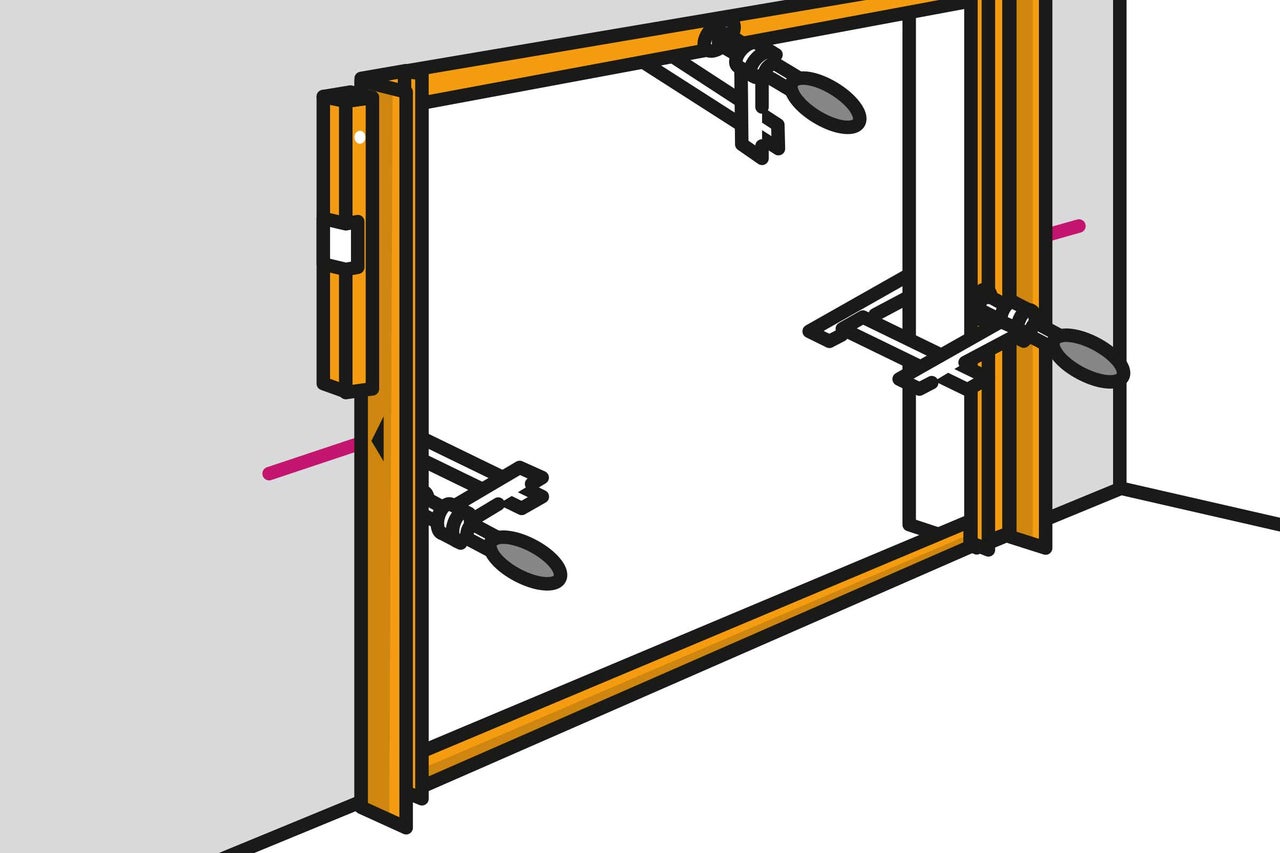

Stelle den Tor-Rahmen senkrecht auf, richte die Markierung des Rahmens an der Maßlinie (1 m) aus und befestige den Rahmen provisorisch mit Schraubzwingen an der Laibung.
Torrahmen befestigen
04

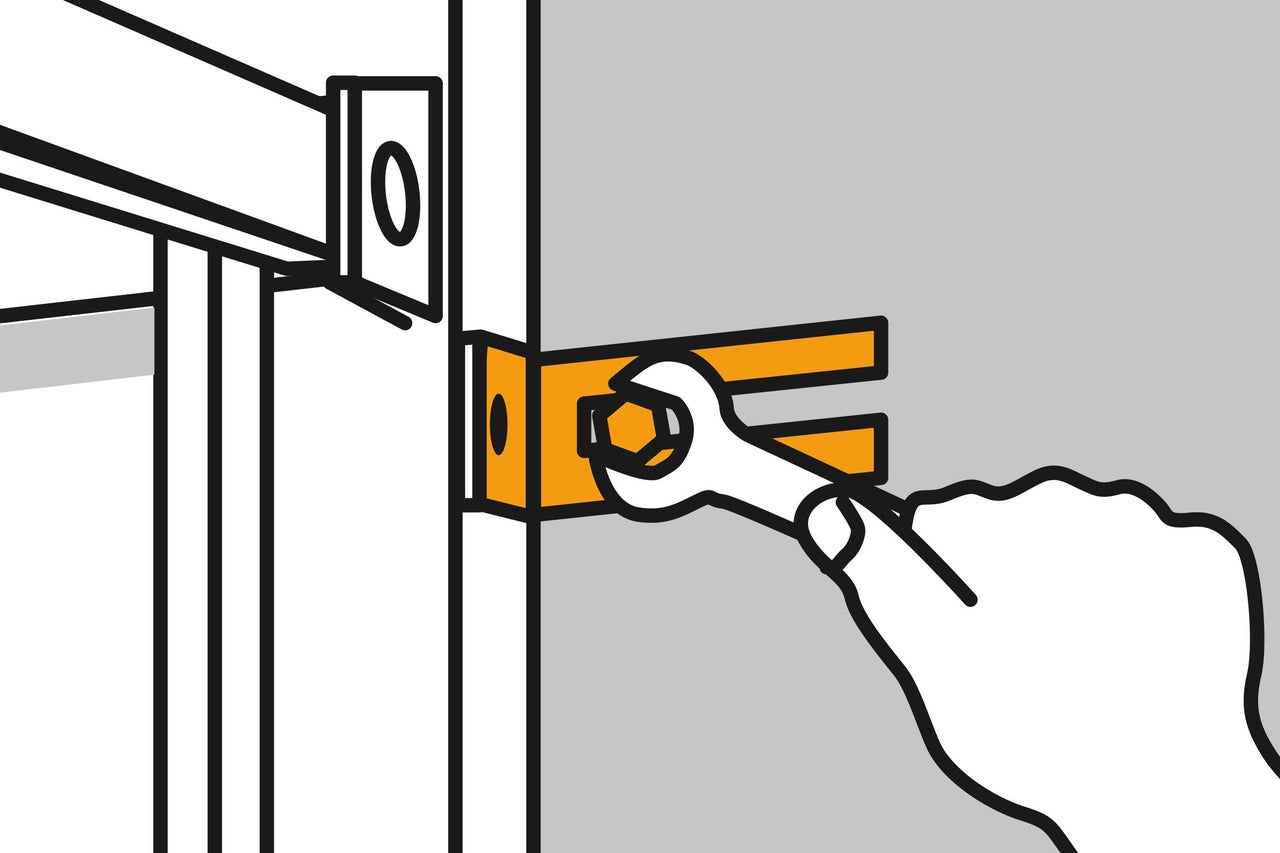

Richte den Rahmen genau aus. Befestige den Rahmen nun endgültig mit Ankern - innerhalb oder außerhalb des Rahmens.
Laufschienen anschrauben
05

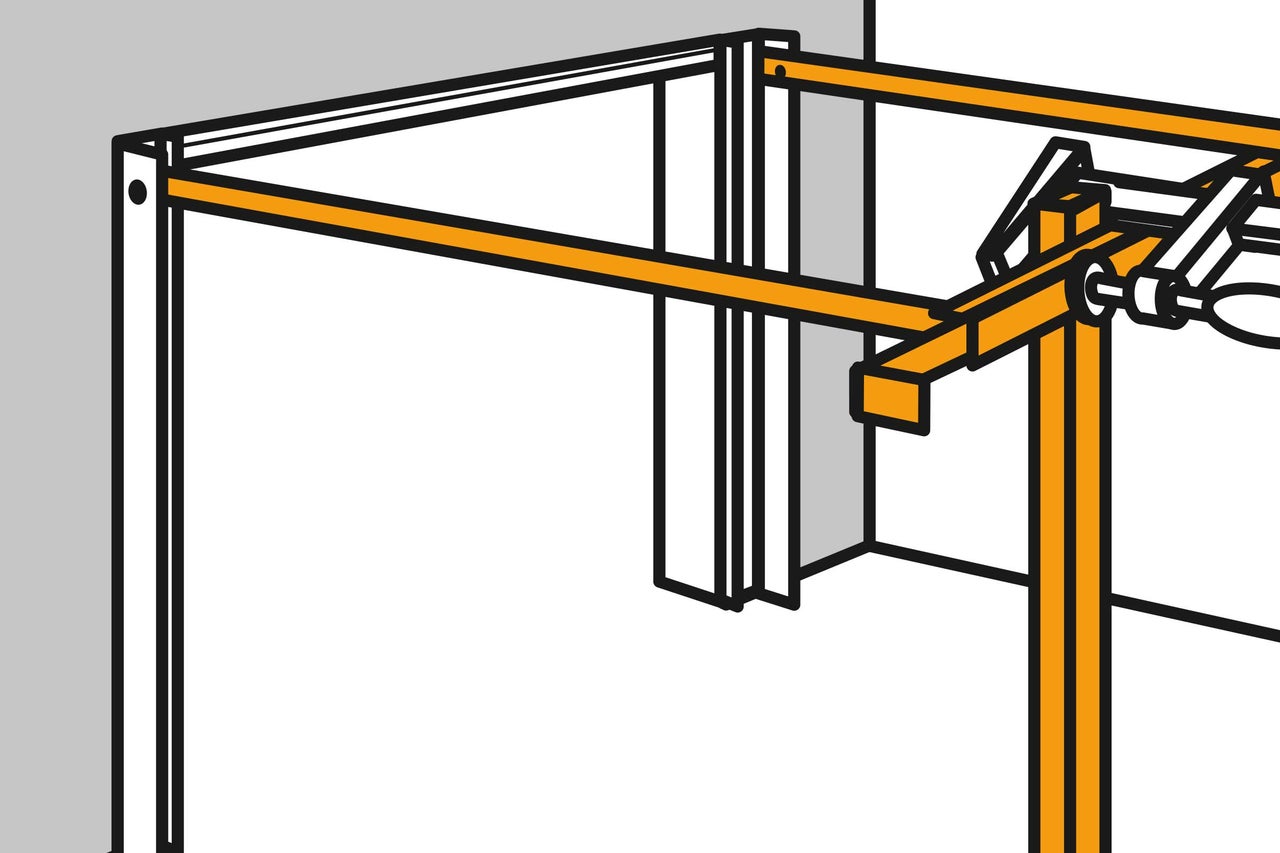

Die waagerechten Laufschienen können jetzt an der Rahmenoberseite angeschraubt und dann mit der Querschiene versehen werden.
Laufschienen mit Querschiene verbinden
06

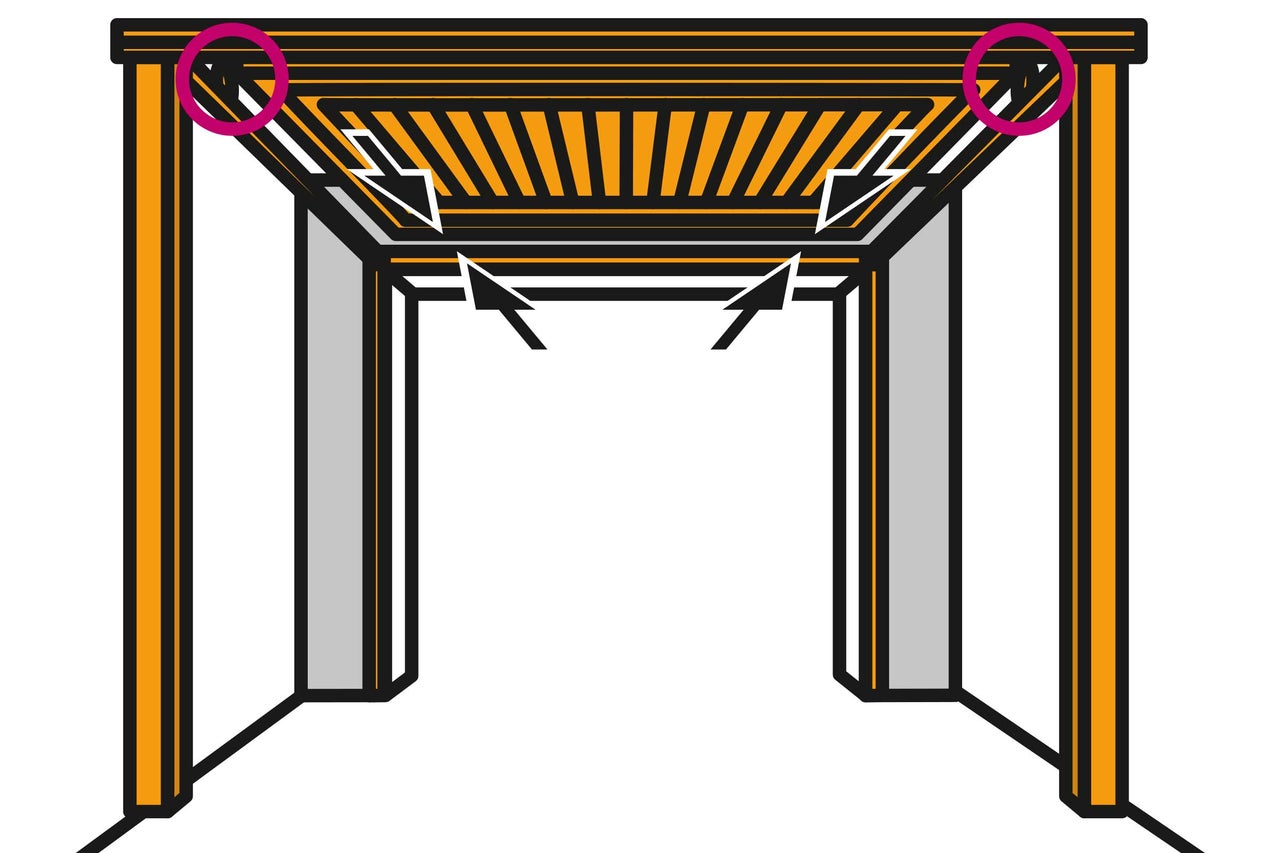

Bringe die angeschraubten Laufschienen mit der Querschiene in waagerechte Lage und sichere diese mit einer Schraubzwinge provisorisch gegen Herabfallen.
Kurvensegmente einbauen
07

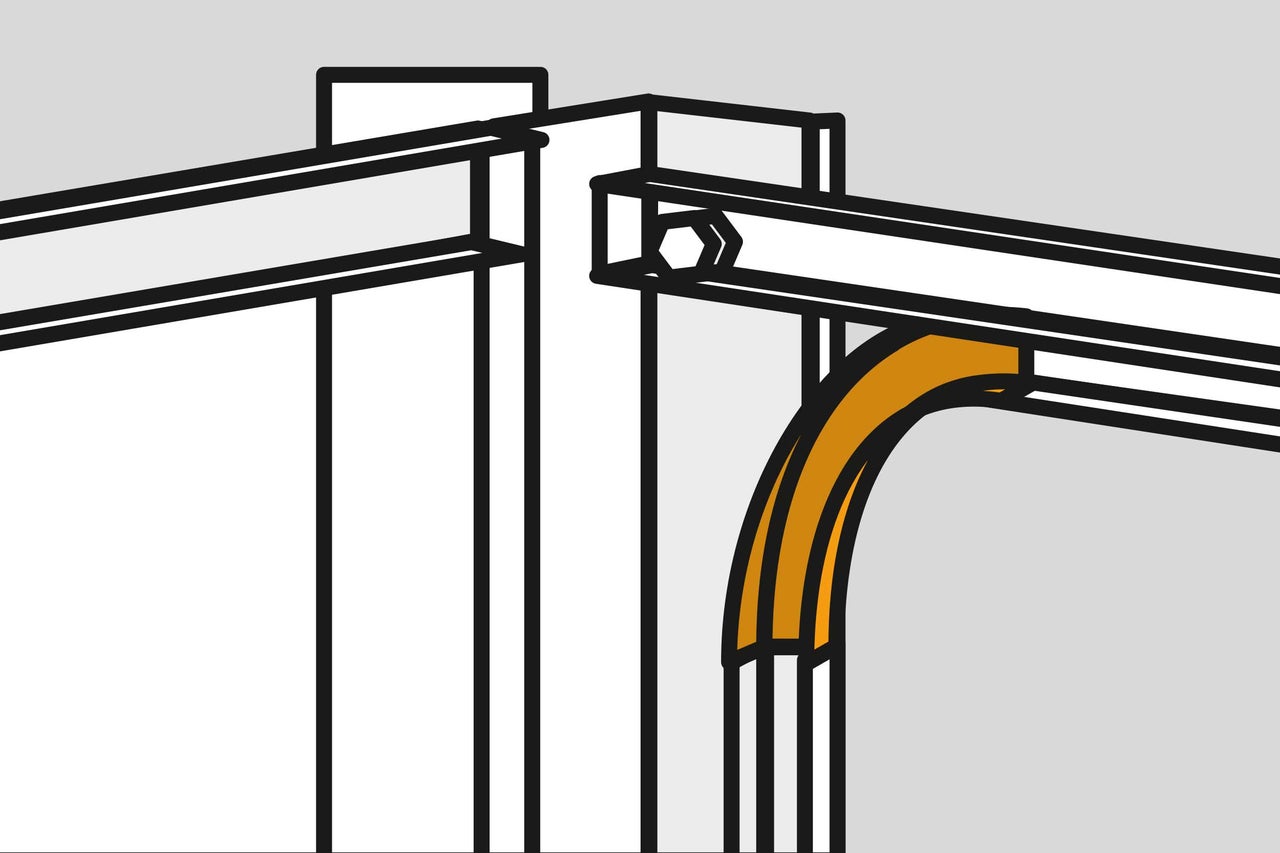

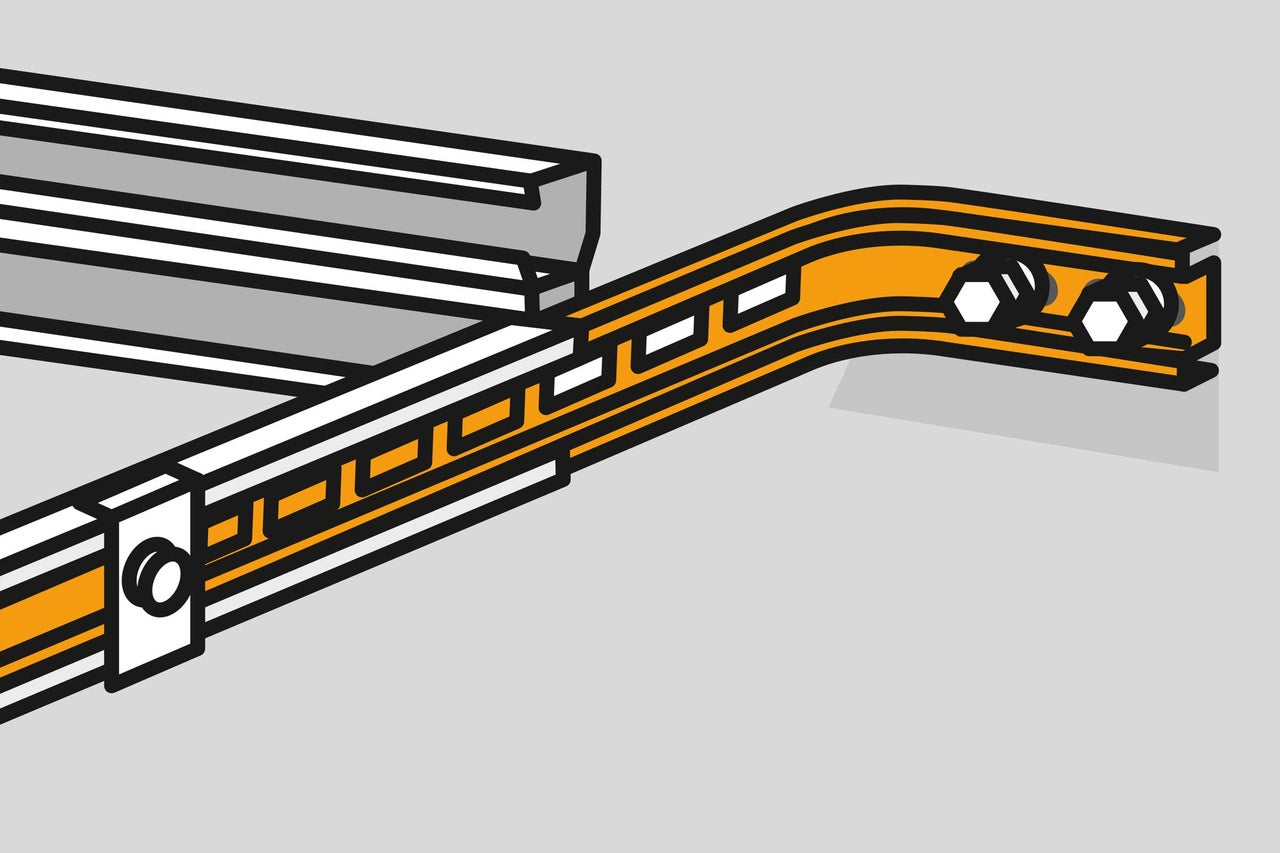

Baue die beiden Kurvensegmente ein.
Laufschienen befestigen
08
Jetzt kannst Du die Laufschienen endgültig an den Seitenwänden oder der Garagendecke befestigen.
Sektionaltor Torsegemente einsetzen
09

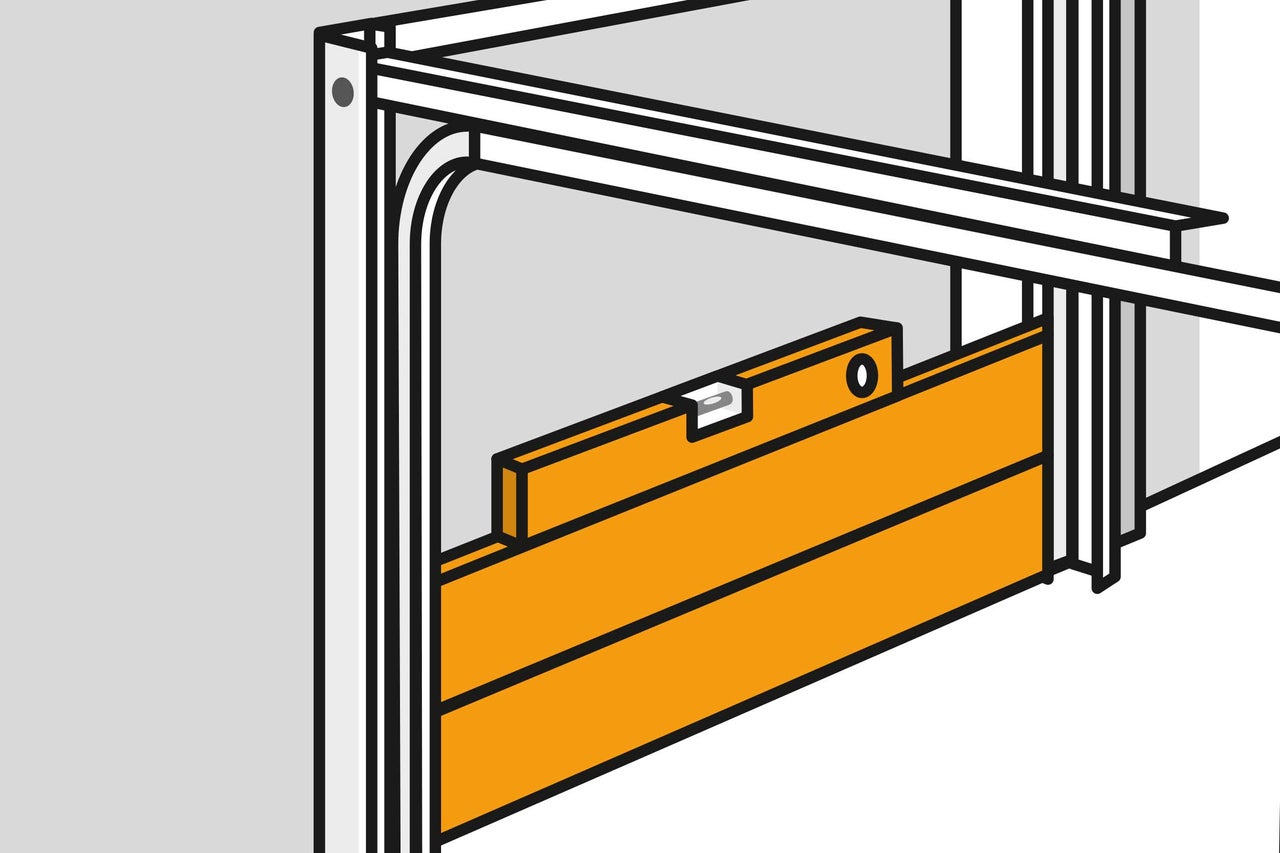

Setze nun die einzelnen Torsegmente ein und verbinde sie mit den Bändern. Benutze wegen der Verletzungsgefahr für den nächsten Arbeitsschritt Arbeitshandschuhe. Montiere nun die Torseile und die Spannfedern nach Anleitung des Torherstellers.
Garagentor einbauen: Tipps
Egal, ob Du ein Schwingtor oder ein Sektionaltor einbauen möchtest, folgende Tipps helfen Dir in beiden Fällen. Auf geht's, Garagentor einbauen.
- Prüfe halbjährlich durch Sichtkontrolle alle Bauteile und Sicherheitseinrichtungen auf Vollständigkeit, Zustand und Wirksamkeit. Schadhafte Torseile müssen ausgewechselt und eine mangelhafte Zugfederspannung eingestellt werden. Die Befestigungspunkte müssen auf festen Sitz geprüft werden. Laufrollen müssen bei geschlossenem Tor von Hand leicht drehbar sein – bei Bedarf neu einstellen. Die Scharniere und Rollenhalter werden geölt. Den Schließzylinder darfst Du nicht ölen! Er wird bei Schwergängigkeit mit etwas Graphitstaub leichtgängig gemacht.
- Benutze beim Einstellen und Warten wegen der Verletzungsgefahr Arbeitshandschuhe.
- Nahezu alle Garagentore können mit einem elektrischen Torantrieb ausgerüstet werden. Neben einem 230 V-Stromanschluss sind eine Mindest-Garagentiefe von 3.235 mm und die angegebenen Mindestmaße erforderlich.
