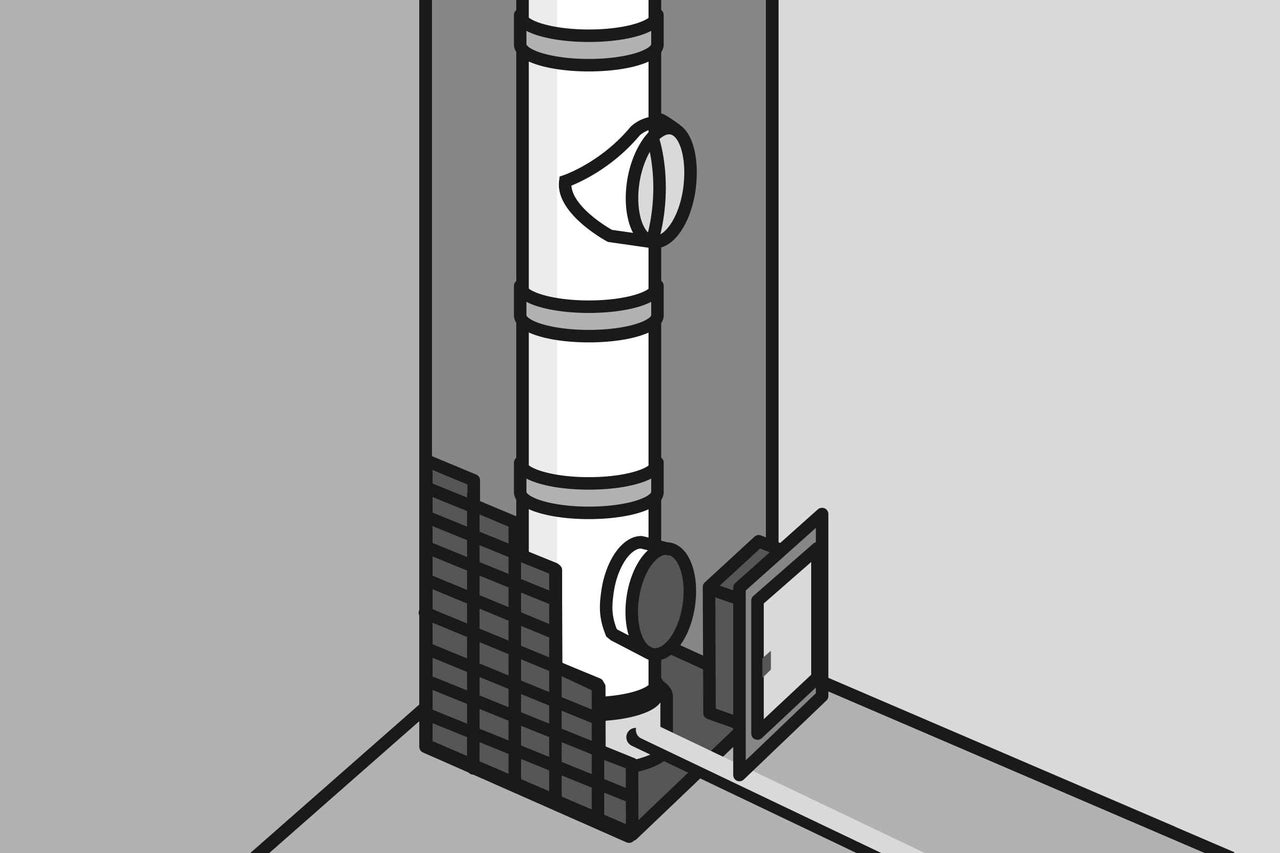

Einbauhöhe des Kaminofens bzw. des Rauchrohrsets zum Schornstein festlegen. Zunächst die untere Baugruppe (Kondensatschale, Grundelement, Reinigungstür, T-Stück) durch die vorhandene Schornsteinöffnung bis zum Rauchrohranschluss montieren.
Anleitung

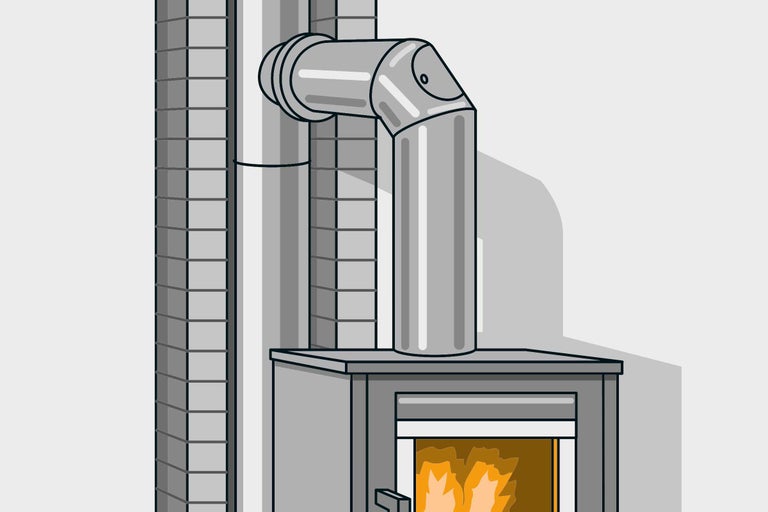

Einwandigen Edelstahlkamin montieren
Du möchtest im Winter die wohlige Wärme eines Kamins genießen? Der Kälte entfliehen und dem prasselnden Spiel des Feuers zusehen? Wir zeigen Dir, wie Du Deinen Edelstahlkamin selbst montieren kannst. Hier findest Du die Schritt-für-Schritt-Anleitung für die Montage eines einwandigen Edelstahlkamins. Los geht‘s!
Einwandiges AbgassystemZum Shop
Das brauchst Du dafür
Material
Einwandiges Abgassystem
Ofenrohr
Allzweckdübel Tox Tri 8/51 + Schraube, j ...
Untersparrendämmung
Kamindichtung & hitzebeständige Dichtmas ...
von
Werkzeuge
Bohrhammer, Meißelhammer
Hämmer
Bohrer, Meißel & Fräser
Rollgabelschlüssel 10
Schraubenzieher
Maßband, Meter & Maßstab
Wasserwaagen
Bleistift rot 250 mm
von
Arbeitsschritte
Einbauhöhe festlegen
01
Rohr-Elemente fixieren
02

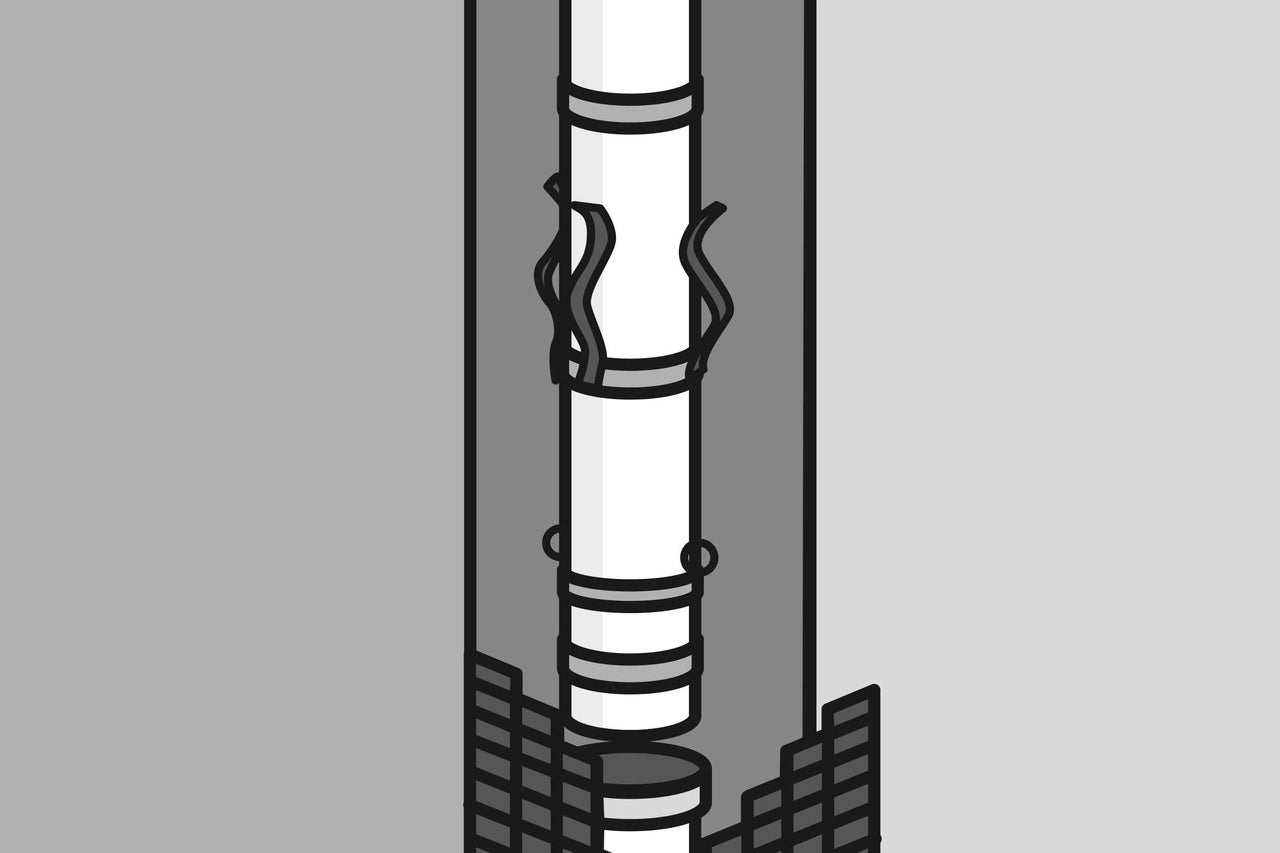

Anschließend werden alle weiteren Rohr-Elemente von oben mit Hilfe eines Seils in den Schornstein abgelassen und durch Abstandhalter an mehreren Rohr-Elementen (alle 2 m) fixiert.
Rohr-Elemente verbinden
03

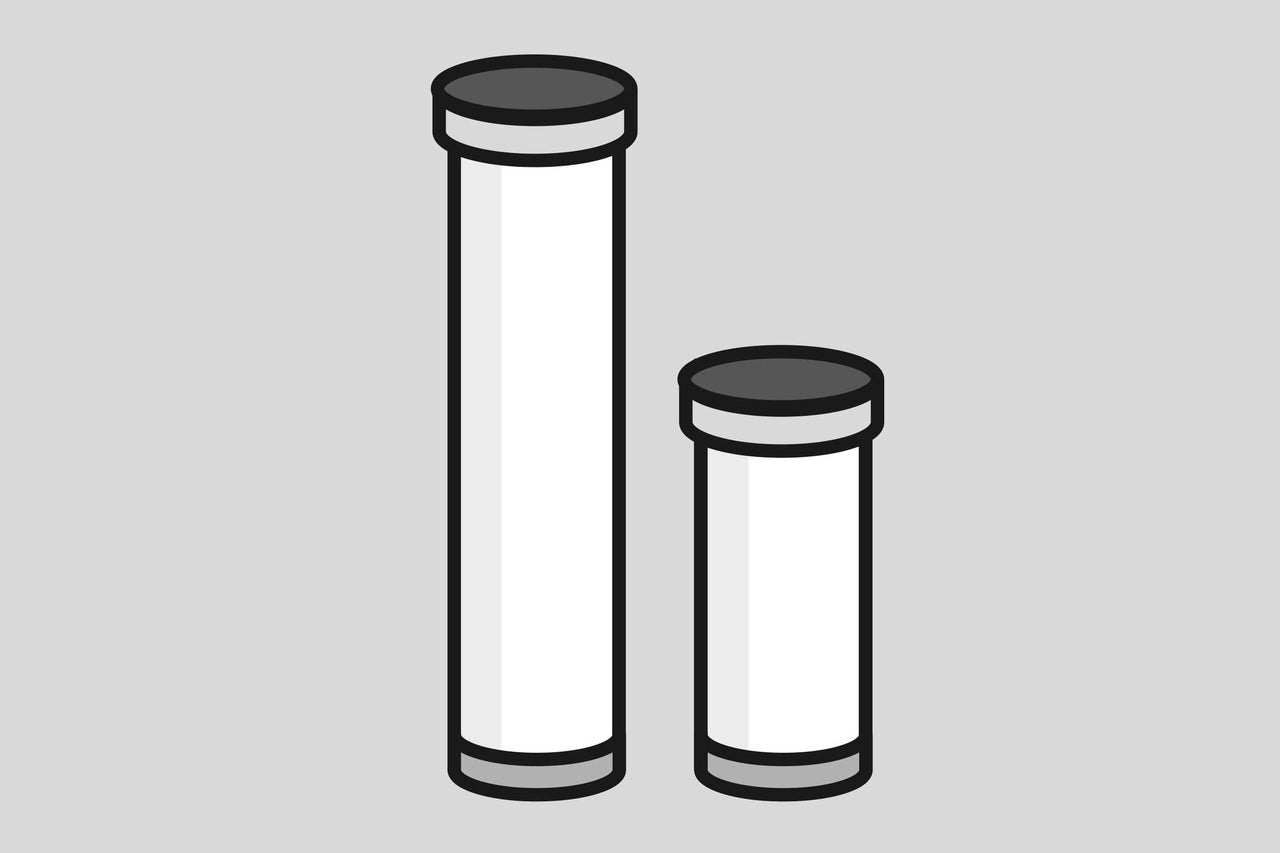

Rohr-Elemente so ineinander stecken, dass entstehendes Kondensat nicht aus der Steckverbindung austreten kann (Anordnung des aufgeweiteten Steckendes immer in Richtung Schornstein bzw. Schornsteinkopf).
Abschluss-Element montieren
04

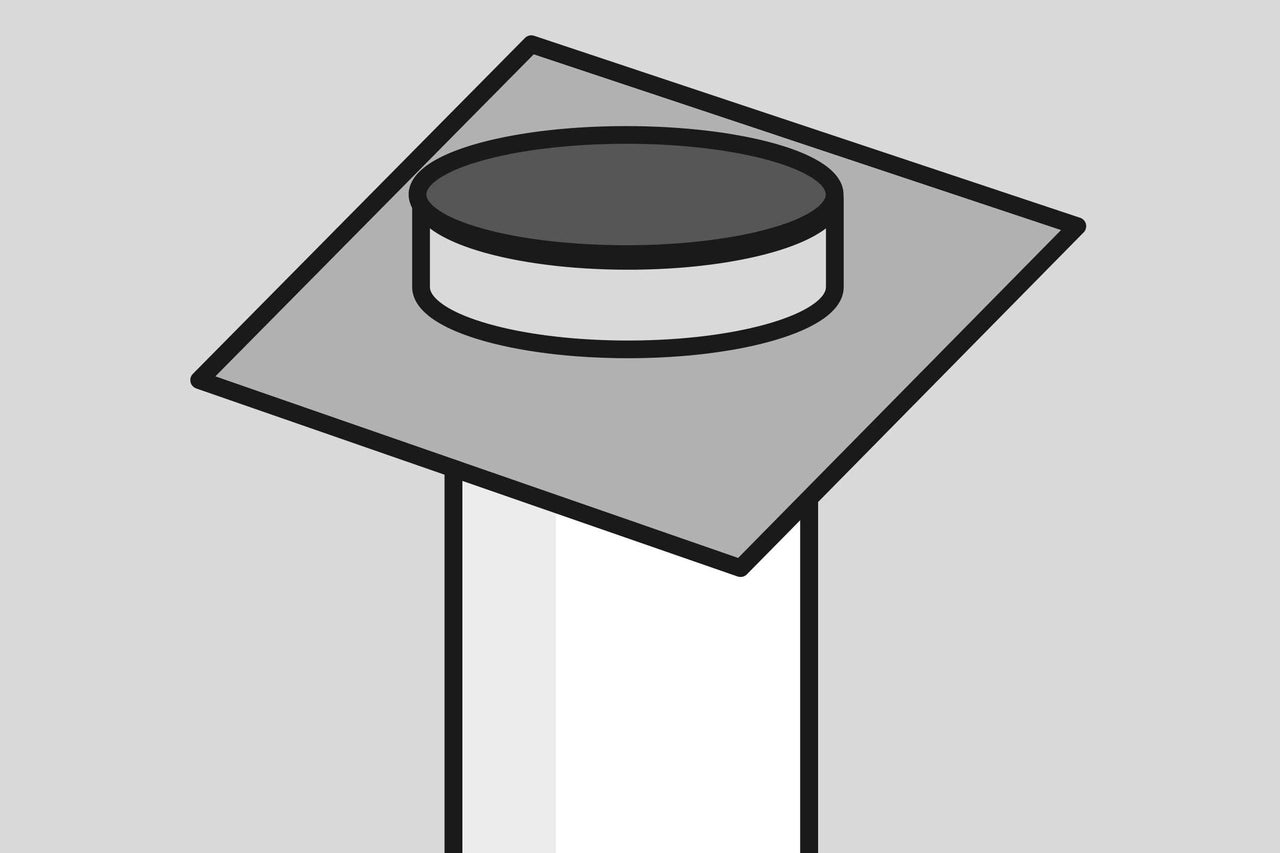

Als Abschluss-Element dient die Schachtabdeckung, die mit 4 Schrauben auf dem Schornsteinkopf befestigt wird.
Kaminofen aufstellen
05

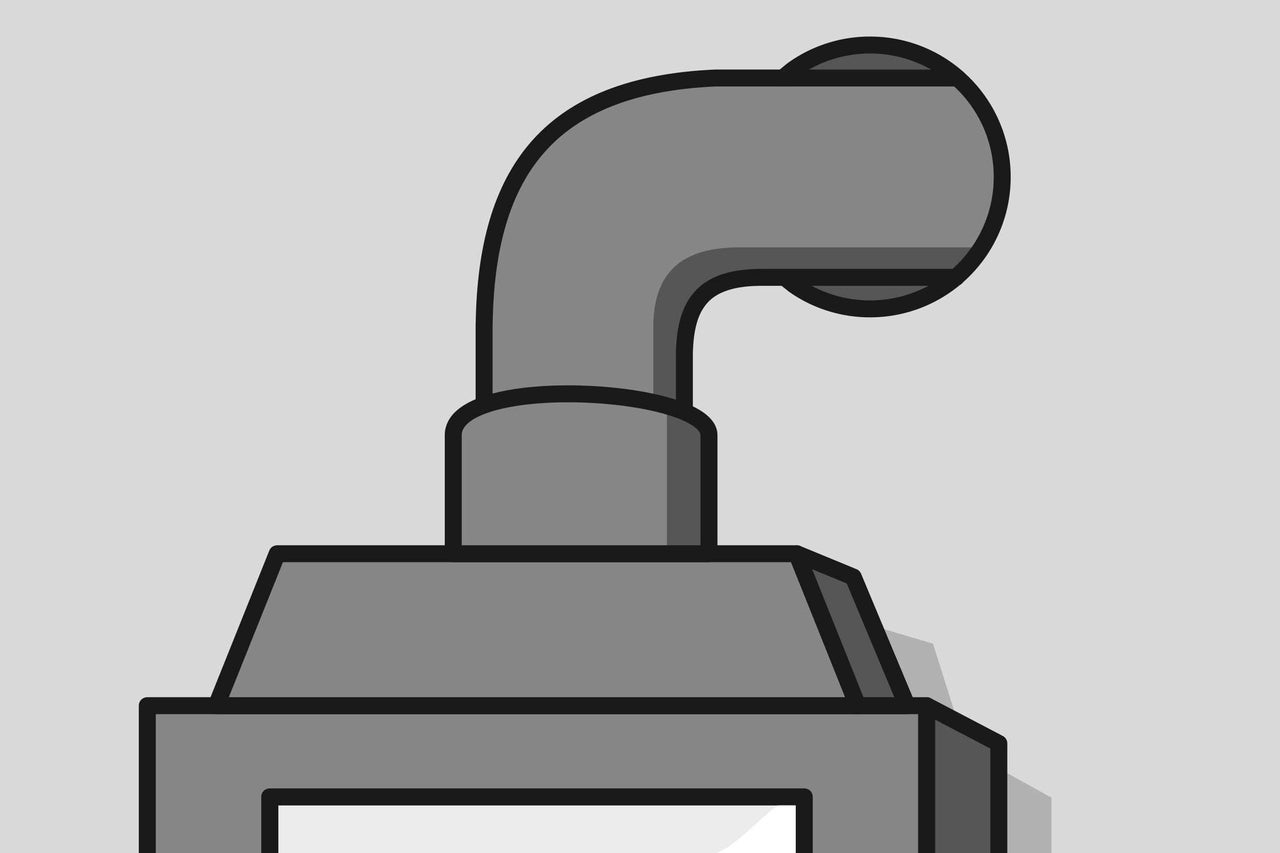

Mit einem passenden Stahlofenrohr wird nun der Ofen an den Kamin angeschlossen. Achte dabei auf dicht ausgeführte Verbindungen. Wenn alle Rohrverbindungen hergestellt sind, muss Dein Schornsteinfeger den Anschluss abnehmen, bevor Du den Ofen in Betrieb nimmst.
06

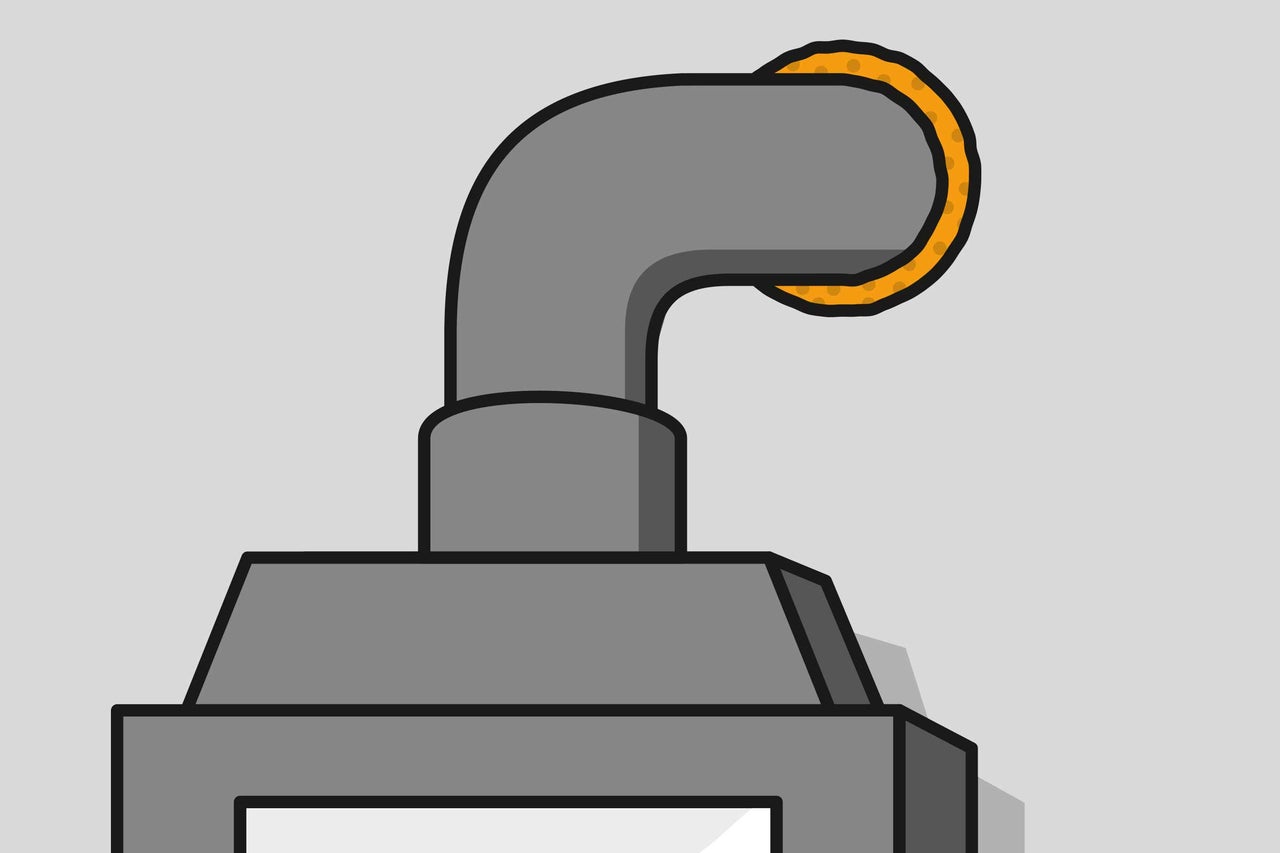

Verwende Steinwolle, um am Wanddurchgang den verbliebenen Hohlraum zwischen Kaminrohr und Mauerwerk auszufüllen. Die Wand mit Gips verputzen. Die Öffnung innen mit einer Wandrosette aus Stahl und außen mit einer aus Edelstahl abdecken.
