Campingbox Heckbett & Schubladensystem für VW aufbauen
Unbekannte Orte entdecken! Mit dem Ausziehbett Marinus und den passenden Heckschubladen Ben von BUILDIFY hast Du Bett, Sitzbank und Stauraum auf all Deinen Abenteuern dabei. Aufbauen, verstauen, losfahren.
Die Maße von Heckbett Marinus und Heckschubladensystem Ben sind aufeinander abgestimmt. Sie sind nicht Teil eines Sets, sondern müssen separat gekauft werden. So kannst Du die beiden Boxen kombinieren oder nur eine Campingbox kaufen. Zusätzlich gibt es auch die passende Matratze für das Heckbett Marinus.
Die komplette Anleitung für das Heckbett Marinus und die Heckschubladen Ben für VW von BUILDIFY findest Du hier (PDF, 4 031 KB).
Bei den Campingboxen Marinus und Ben handelt es sich um die niedrigere Variante. Möchtest Du Ausziehbett und Schranksystem in Deinem VW-Bus etwas höher, empfehlen wir Dir die Campingboxen Erwin und Carolin.
Hier geht's zur Anleitung
Campingbox Heckbett aufbauen

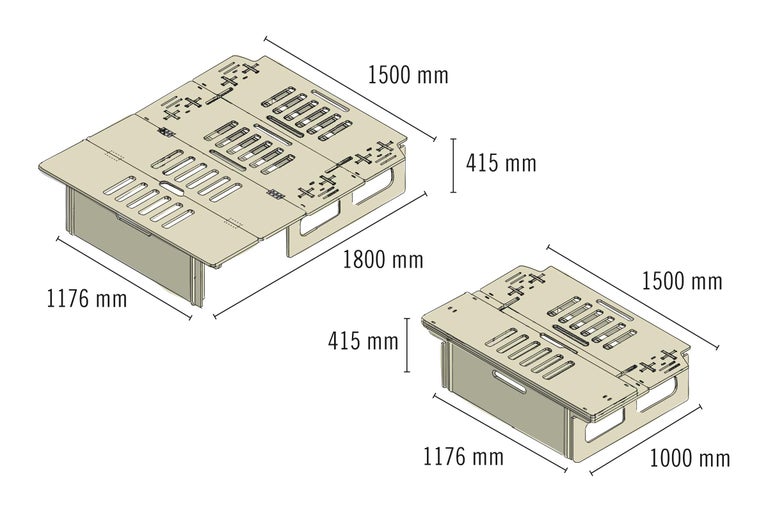

Ausgezogen bietet das Bett eine max. Liegefläche von L: 1800 mm x B: 1500 mm x H: 415 mm. Zusammengeschoben eine Fläche von L: 1000 mm x B: 1500 mm x H: 415 mm.
Das brauchst Du
Vorbereitung

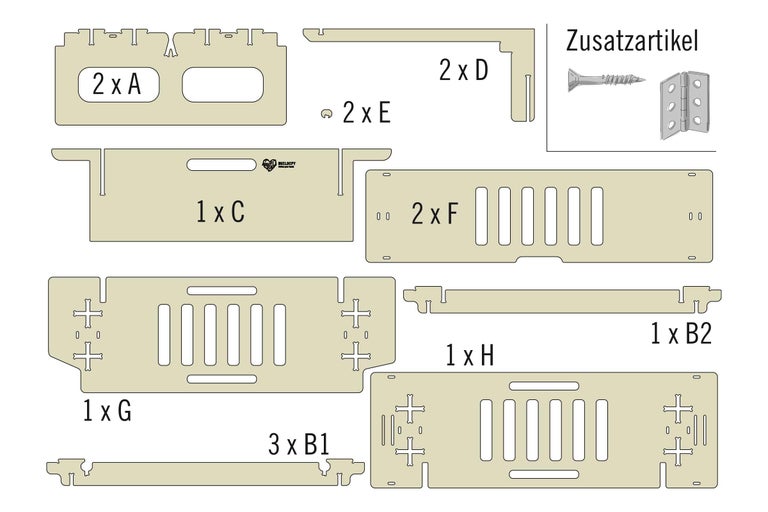

In dieser Abbildung siehst Du alle Einzelteile des Bausatzes für das Campingbett. Außerdem benötigst Du für den Aufbau die aufgeführten Zusatzartikel. Achte beim Kauf darauf, dass Dein Bausatz zum Fahrzeug passt.
Farbliche Gestaltung & Holzschutz
Natürlich kannst Du die Campingbox mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen. Willst Du das Holz schützen, verwende HORNBACH Holzöl farblos.
Arbeitsschritte
Bett montieren
01

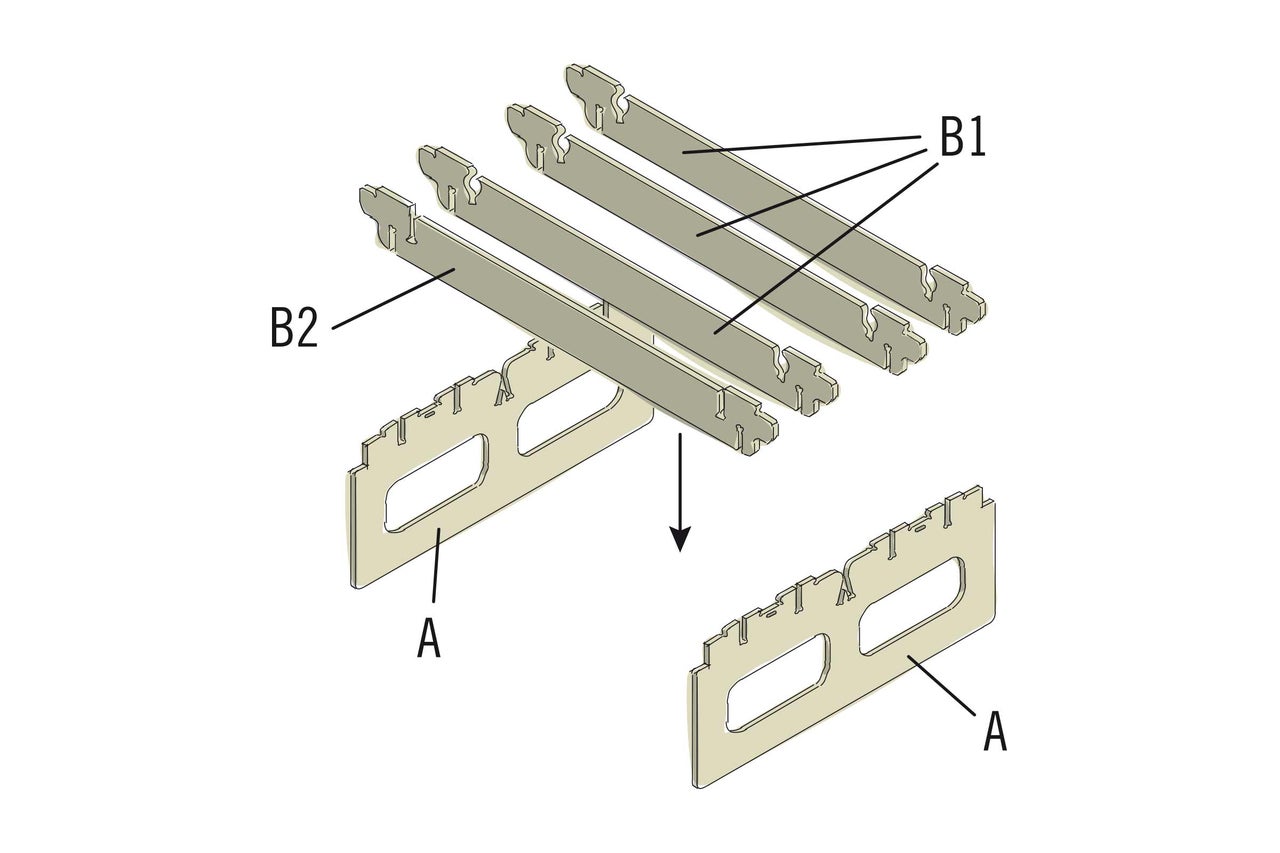

Stelle die beiden Seitenwände (A) mit einem Helfer auf. Stecke dann die drei Streben (B1) und die Strebe (B2) von oben in die Aussparungen der Seitenwände.
Weißen Gummihammer nutzen
Wenn sich die Steckverbindungen schwer zusammenfügen lassen, kann das Zusammenbauen mit einem Gummihammer unterstützt werden. Verwende einen weißen Gummihammer und führe nur vorsichtige Schläge aus.

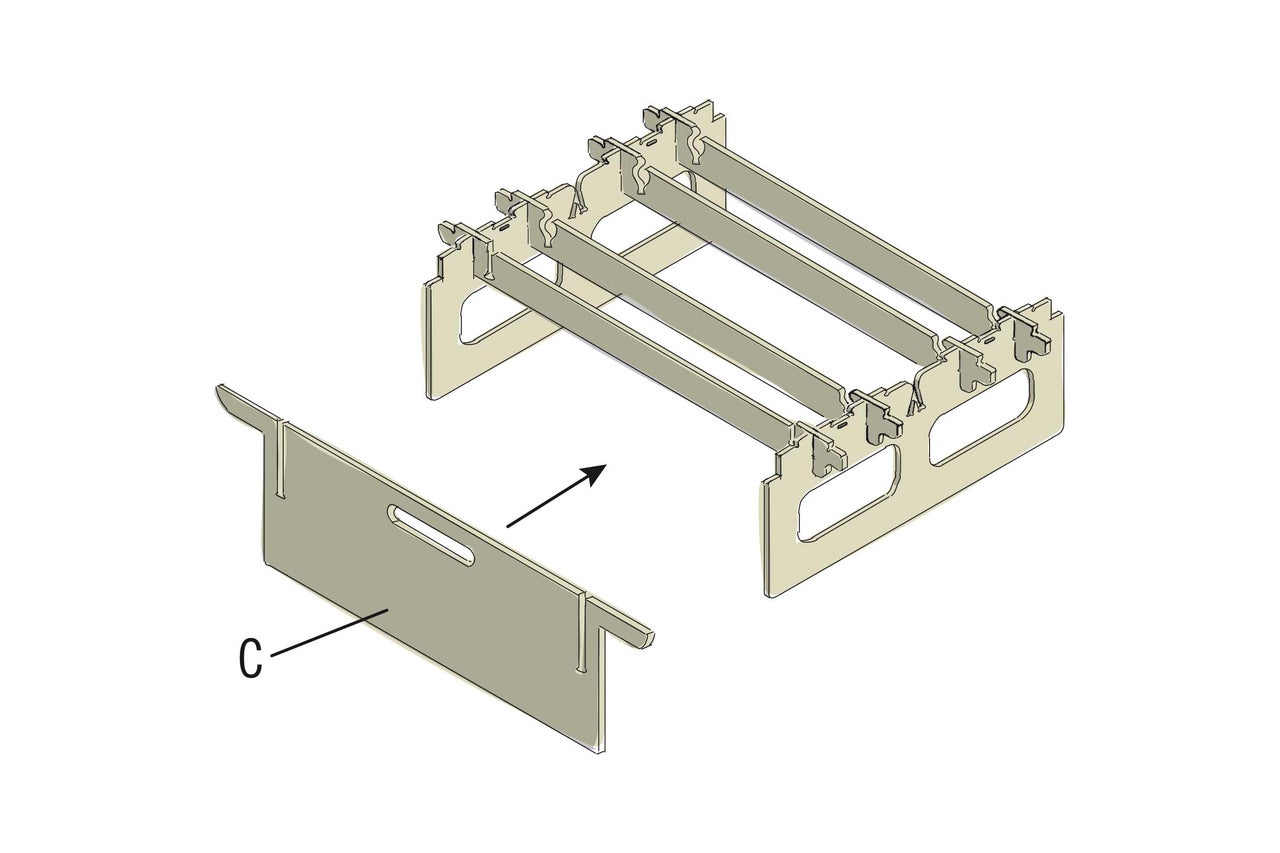

Frontplatte einsetzen
02
Setze die Frontplatte (C) vorne in die ausgesparten Ecken der Seitenwände ein.

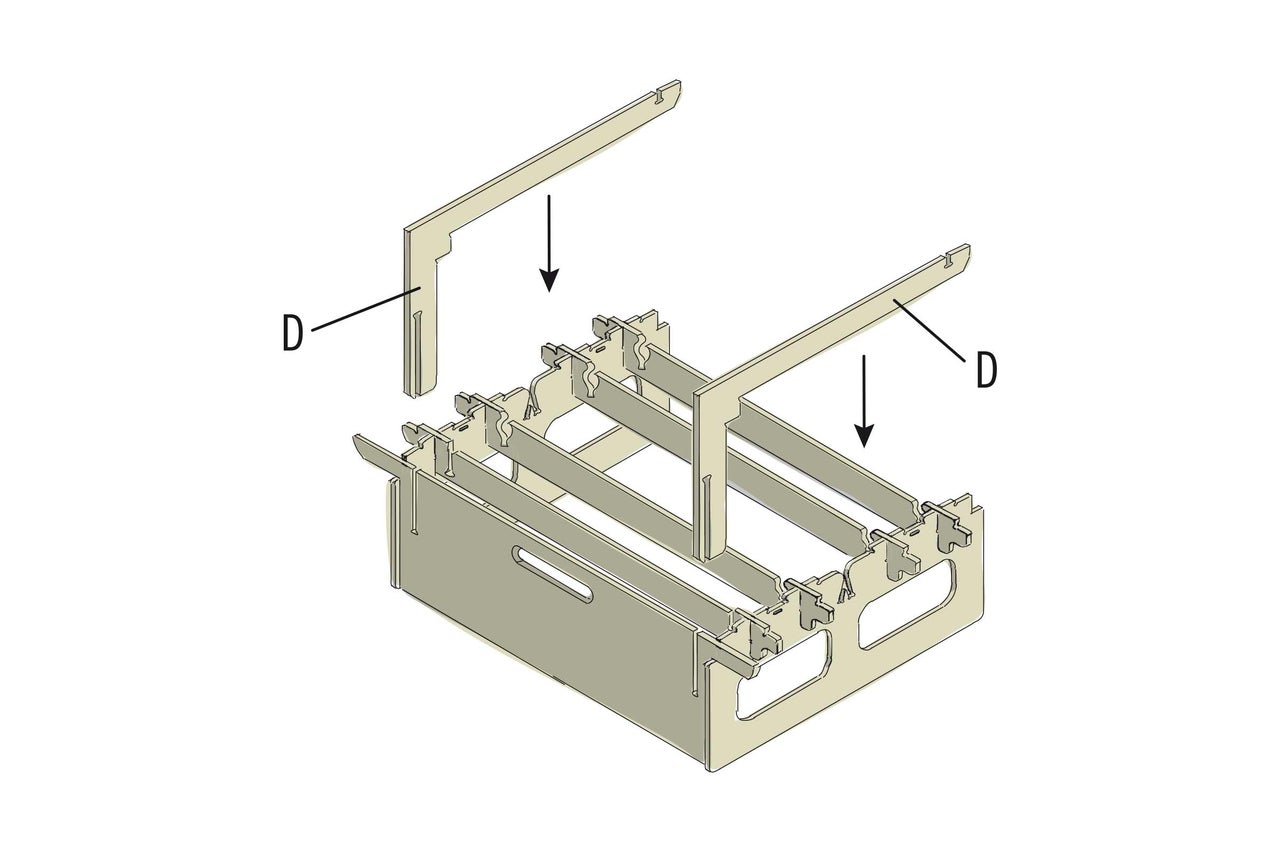

Winkelstreben einsetzen
03
Stecke die beiden Winkelstreben (D) in die Aussparungen der Frontplatte ein. Setze dabei die langen Enden der Winkelstreben in die oberen Aussparungen an den Streben (B1 und B2) ein.

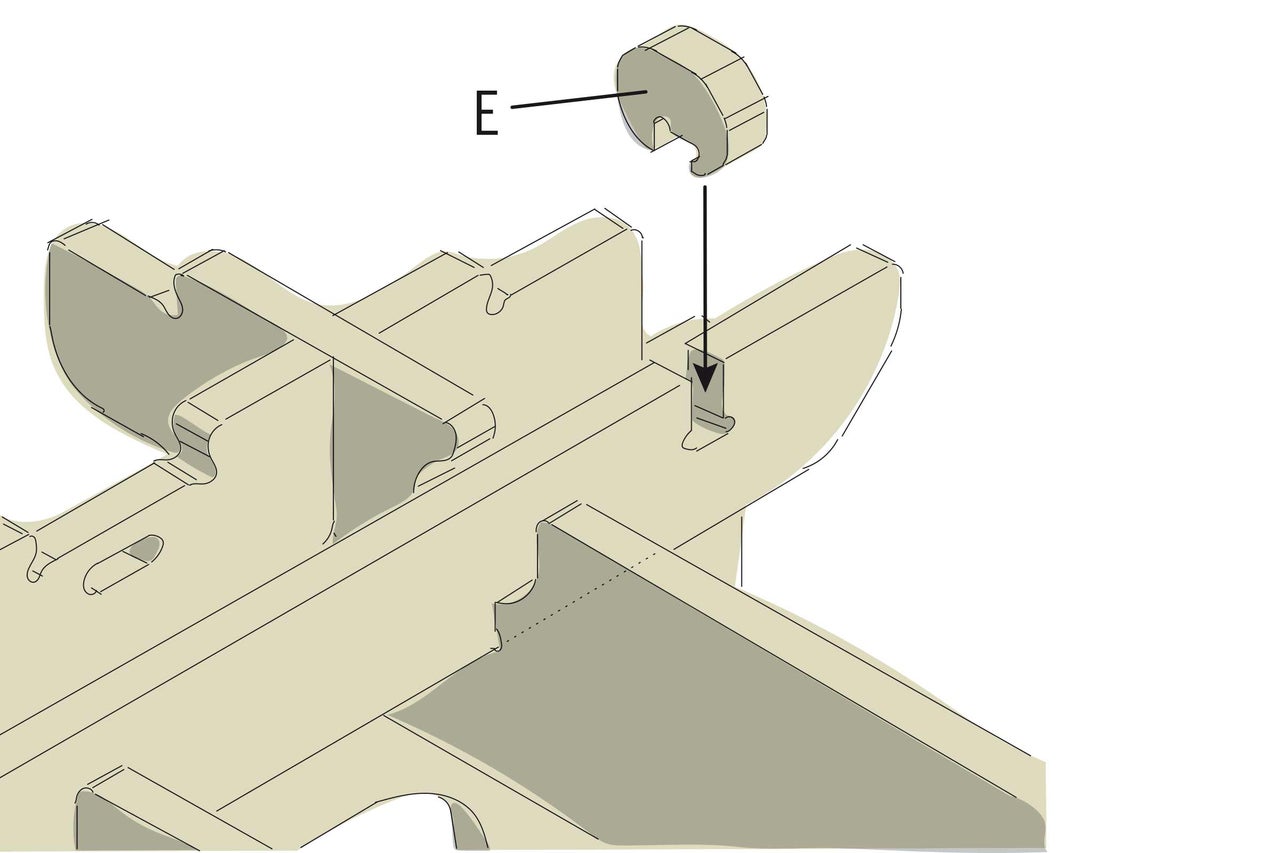

Stopper einsetzen
04

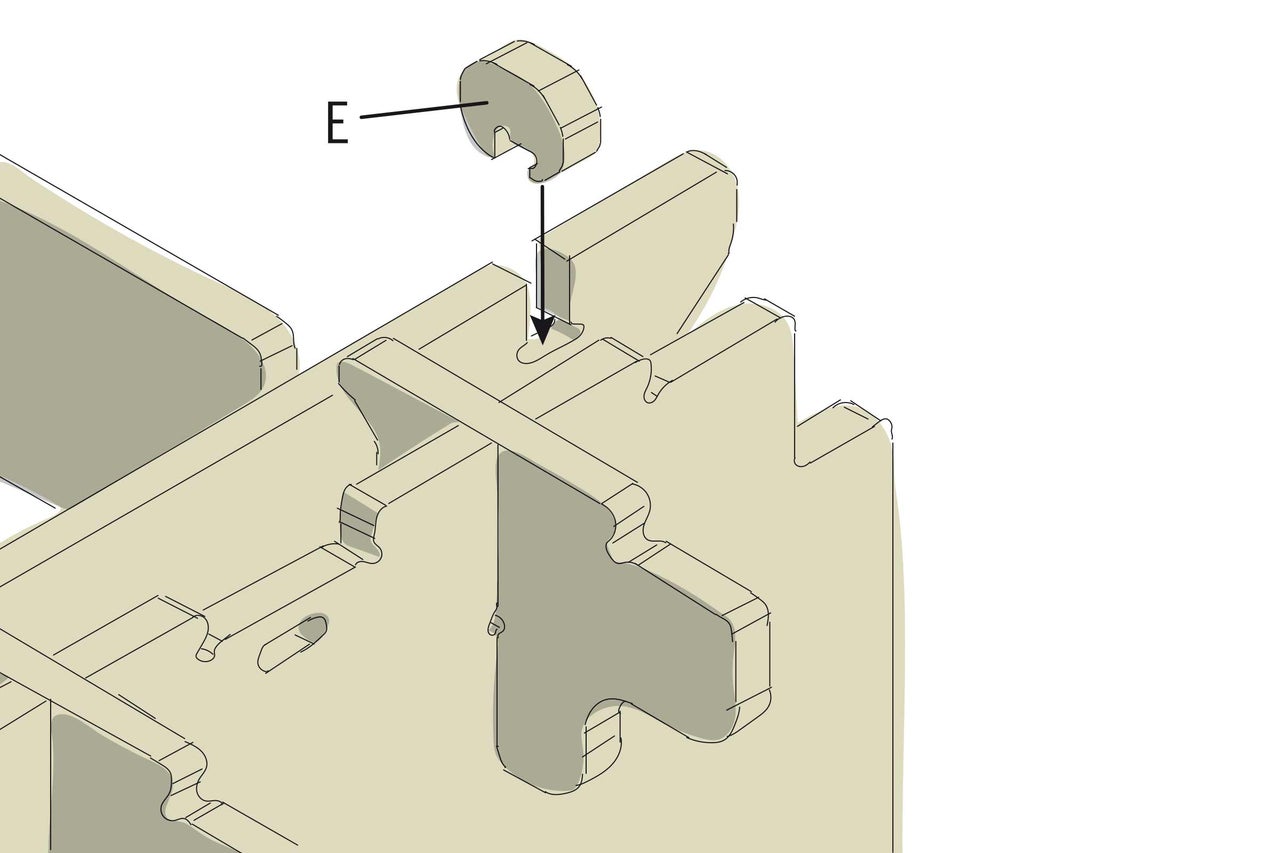

Stecke nun am Ende der Winkelstrebe einen Stopper (E) ein. Dieser muss so sitzen, dass die Winkelstrebe zusammen mit der Frontplatte nach vorne bis zur Strebe (B2) geschoben werden kann. Teste die Funktion und korrigiere die Bauteile bei Bedarf.
Stopper einsetzen
05
Setze nun auch am Ende der anderen Winkelstrebe einen Stopper (E) ein. Teste die Funktion und korrigiere die Bauteile bei Bedarf. Wenn die Bauteile nicht vollständig zusammengesteckt sind, hakt es beim Verschieben.
Abdeckplatte aufstecken
06

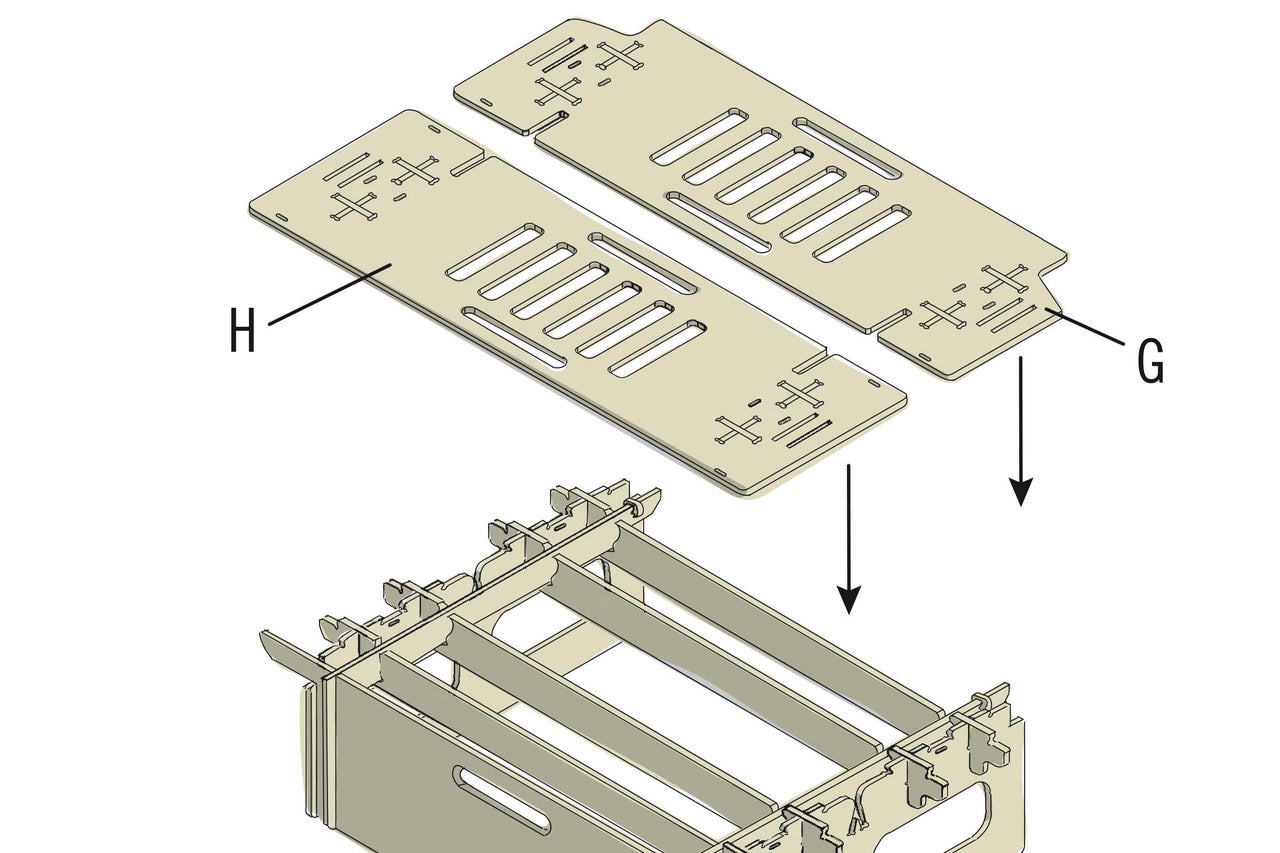

Schiebe die Frontplatte wieder zurück. Stecke jetzt die Abdeckplatte (G) am hinteren Ende so auf die unteren Bauteile auf, dass die ausgesparten Ecken nach außen angeordnet sind. Setze die Abdeckplatte (H) bündig daran an und stecke sie ebenfalls auf.

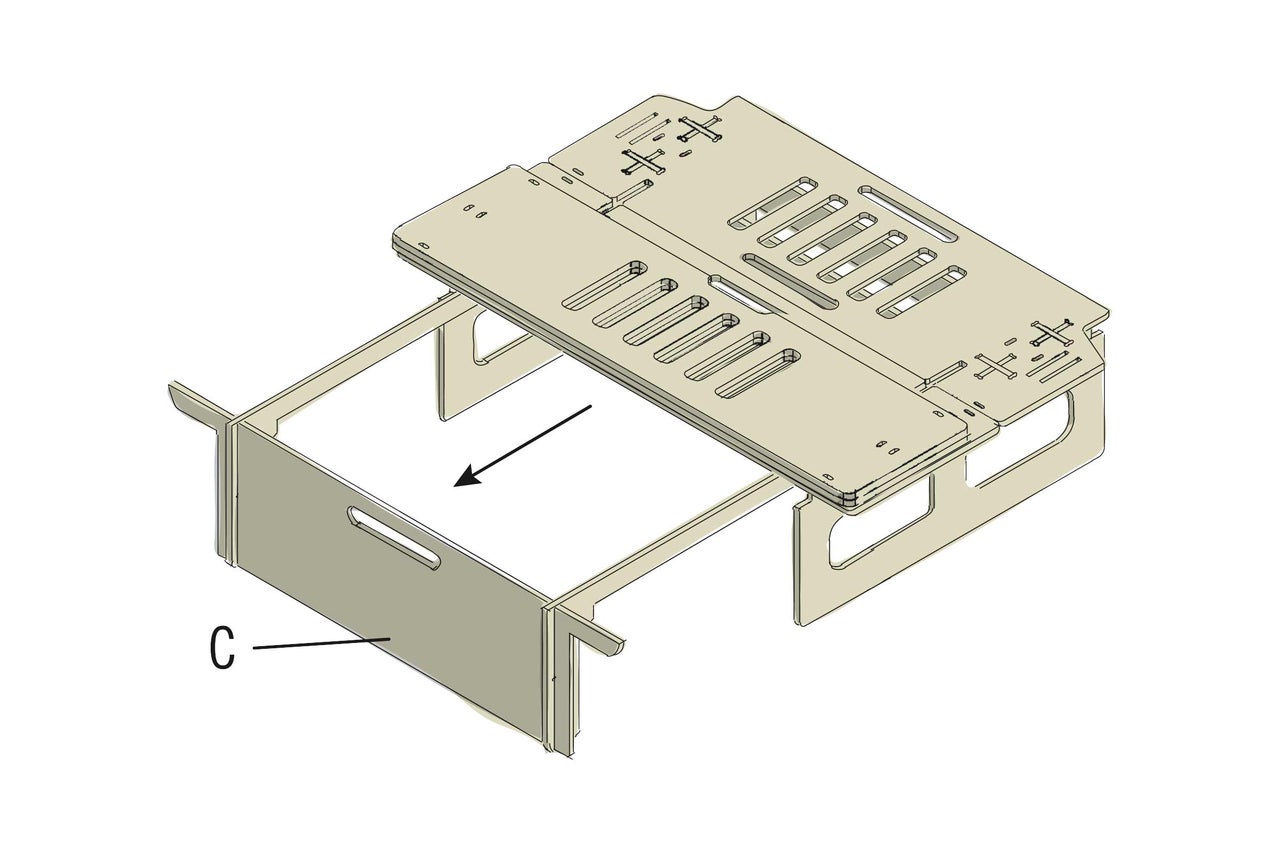

Frontplatte ausziehen
07

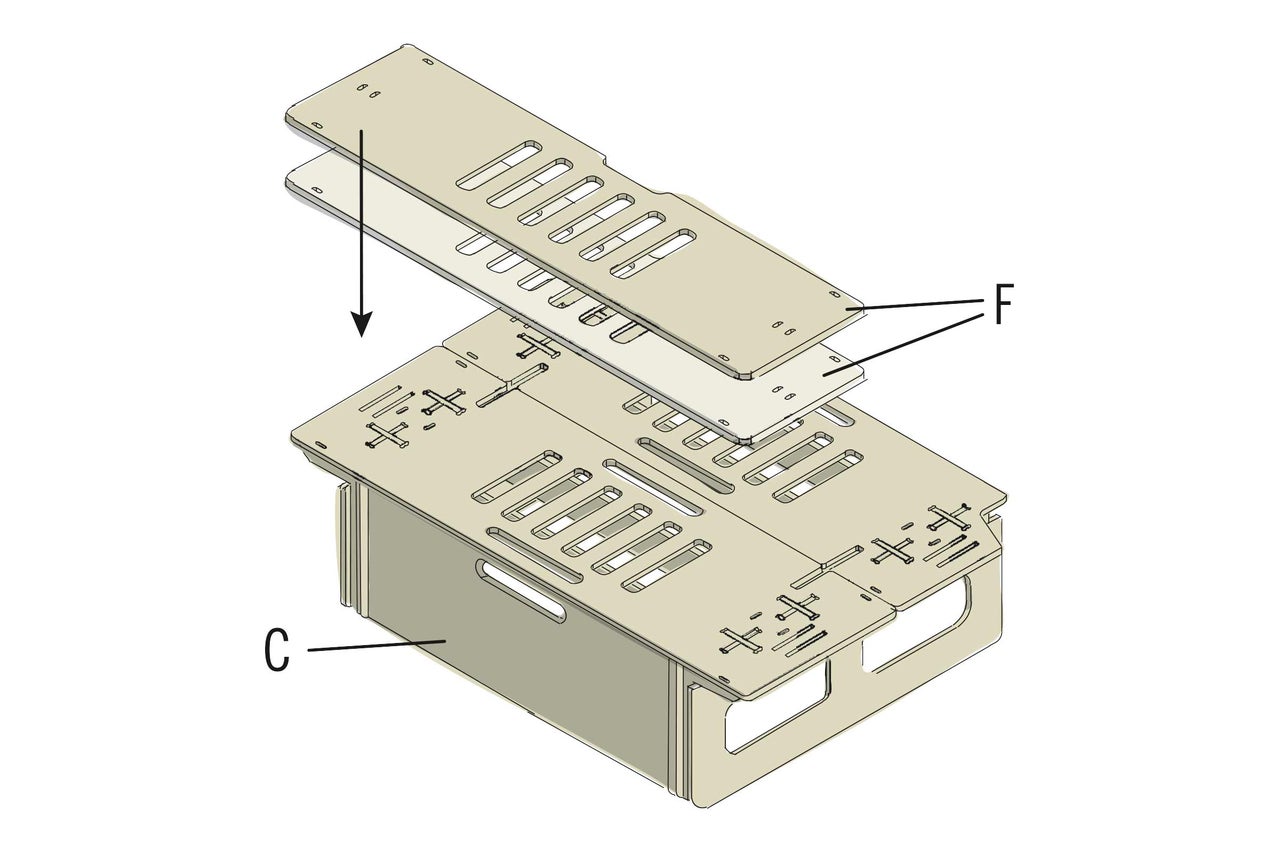

Ziehe zum Montieren der beiden weiteren Abdeckplatten (F) die Frontplatte (C) nach vorne heraus.
Abdeckplatten positionieren
08
Lege die Abdeckplatten mit der Rückseite nach oben auf das herausgezogene Bauteil.
Abdeckplatten montieren
09
Richte die Platten so aus, dass die Grifföffnung zwischen beiden Platten ist. Verbinde sie mit zwei Scharnieren und Schrauben von 3x16 mm.
Abdeckplatten verbinden
10

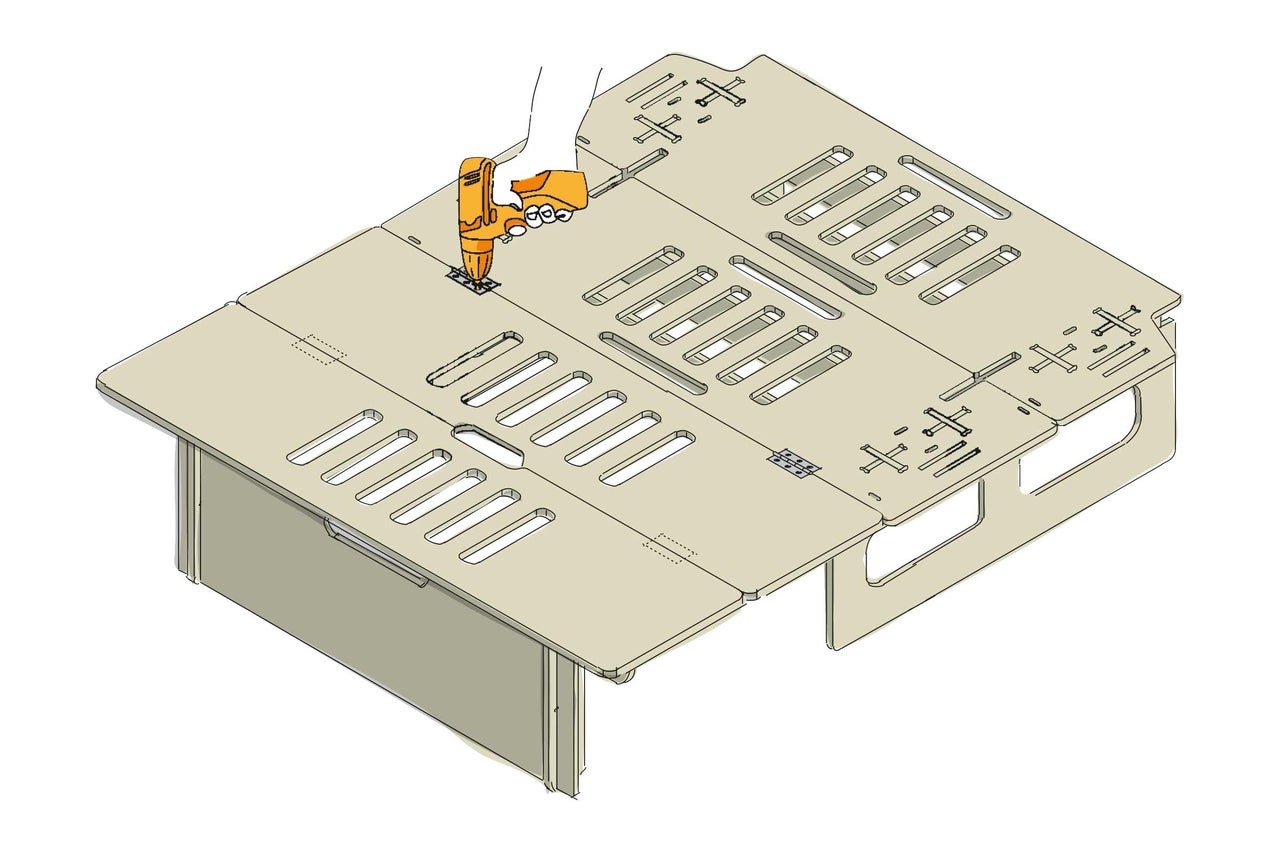

Die beiden Platten umdrehen und an den zuvor aufgesteckten Abdeckplatten mit zwei Scharnieren und Schrauben von 3x16 mm anschrauben.
Verwendungsmöglichkeiten Heckbett
11

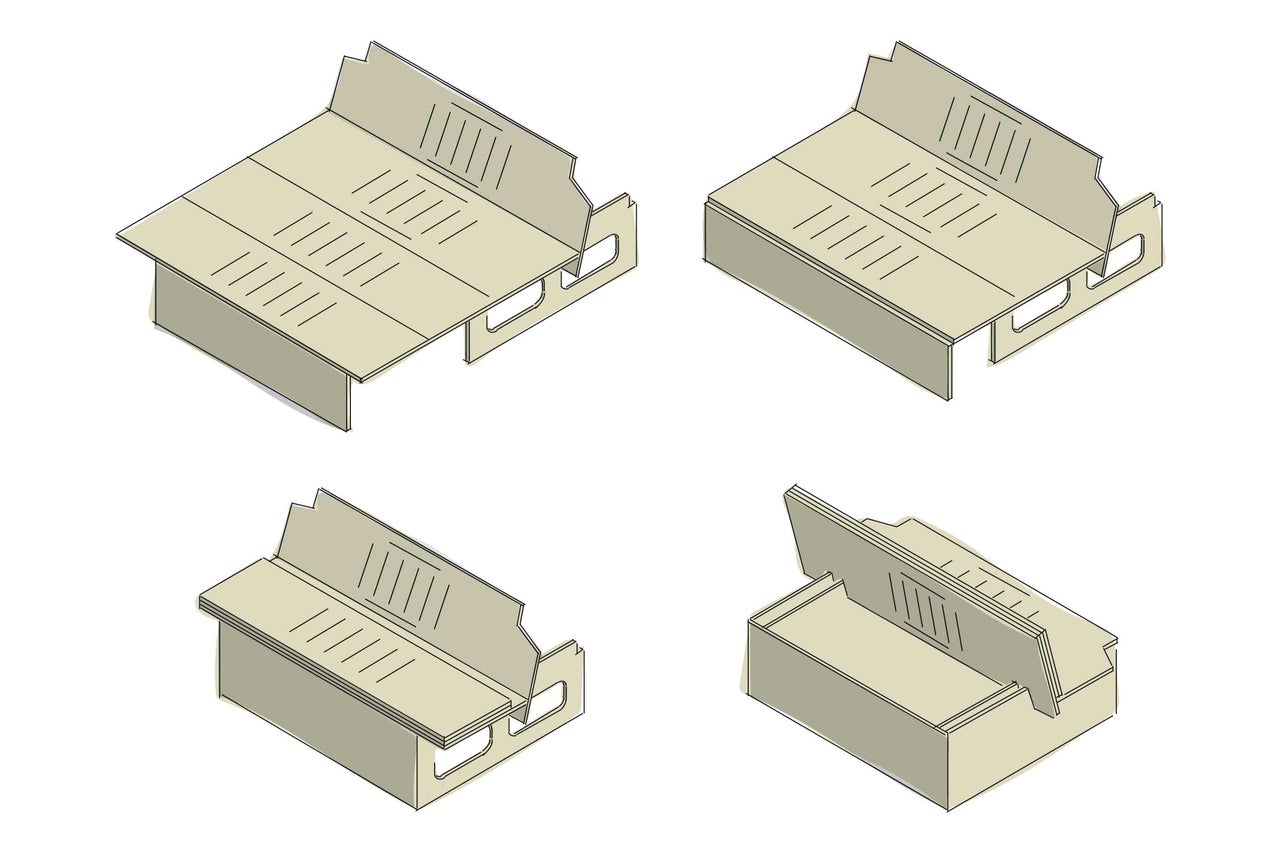

Das Bett muss nun noch im Auto verankert und gesichert werden. Ein Heckbett bietet vielfältige Möglichkeiten. Entweder komplett als Bett ausgeklappt, als Sitzmöbel oder eine Variante dazwischen.
Als zusätzlicher Stauraum kann das Schubladenmodul Ben eingebaut werden.
Kein Sitzplatz während der Fahrt
Unsere Produkte sind nicht als Sitzplatz oder zur Nutzung während der Fahrt geeignet.
Campingbox Schubladensystem aufbauen

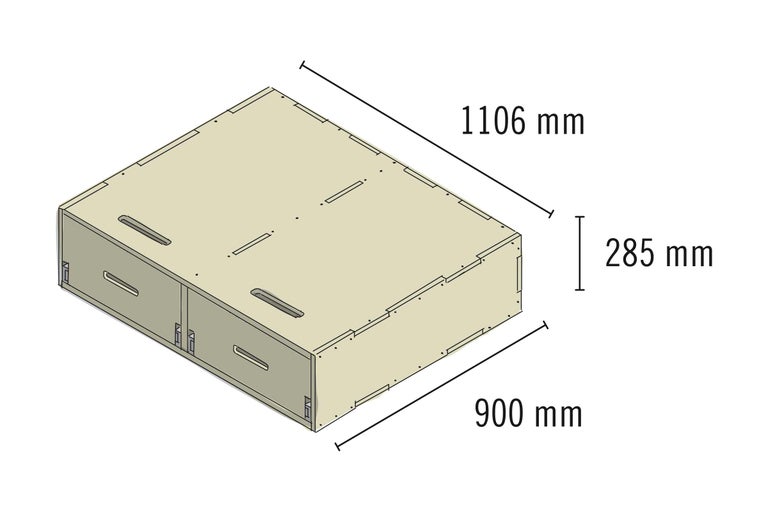

Das Schranksystem hat die Maße: L: 900 mm x B: 1106 mm x H: 285 mm, mit zwei ausziehbaren Schubladen mit den Innenmaßen: L: 835 mm x B: 462 mm x H: 220 mm.
Das brauchst Du
Vorbereitung

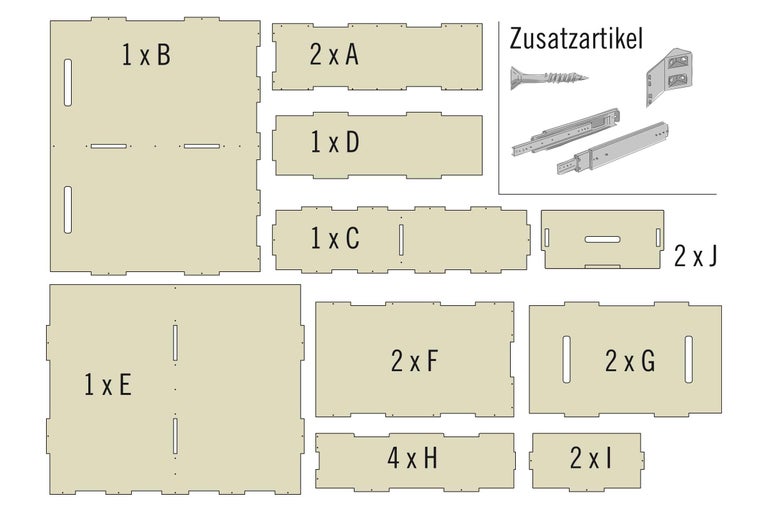

In dieser Abbildung siehst Du alle Einzelteile des Bausatzes für das Schranksystem. Außerdem benötigst Du für den Aufbau die aufgeführten Zusatzartikel. Achte beim Kauf darauf, dass Dein Bausatz zum Fahrzeug passt.
Farbliche Gestaltung & Holzschutz
Natürlich kannst Du die Campingbox mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen. Willst Du das Holz schützen, verwende HORNBACH Holzöl farblos.
Arbeitsschritte
Schubladengehäuse montieren
12
Zur Verschraubung der gesamten Holzkonstruktion des Schubladengehäuses werden 3,5x35 mm Schrauben verwendet.
Die beiden Seitenwände (A) an den Aussparungen der Grundplatte (E) einsetzen. Das Bauteil aufstellen und die Seitenwände von unten durch die Grundplatte an den vorhandenen Bohrlöchern verschrauben. Zusätzlich werden die Seitenwände von außen an der Grundplatte angeschraubt.
Rückwand und Zwischenwand einsetzen
13

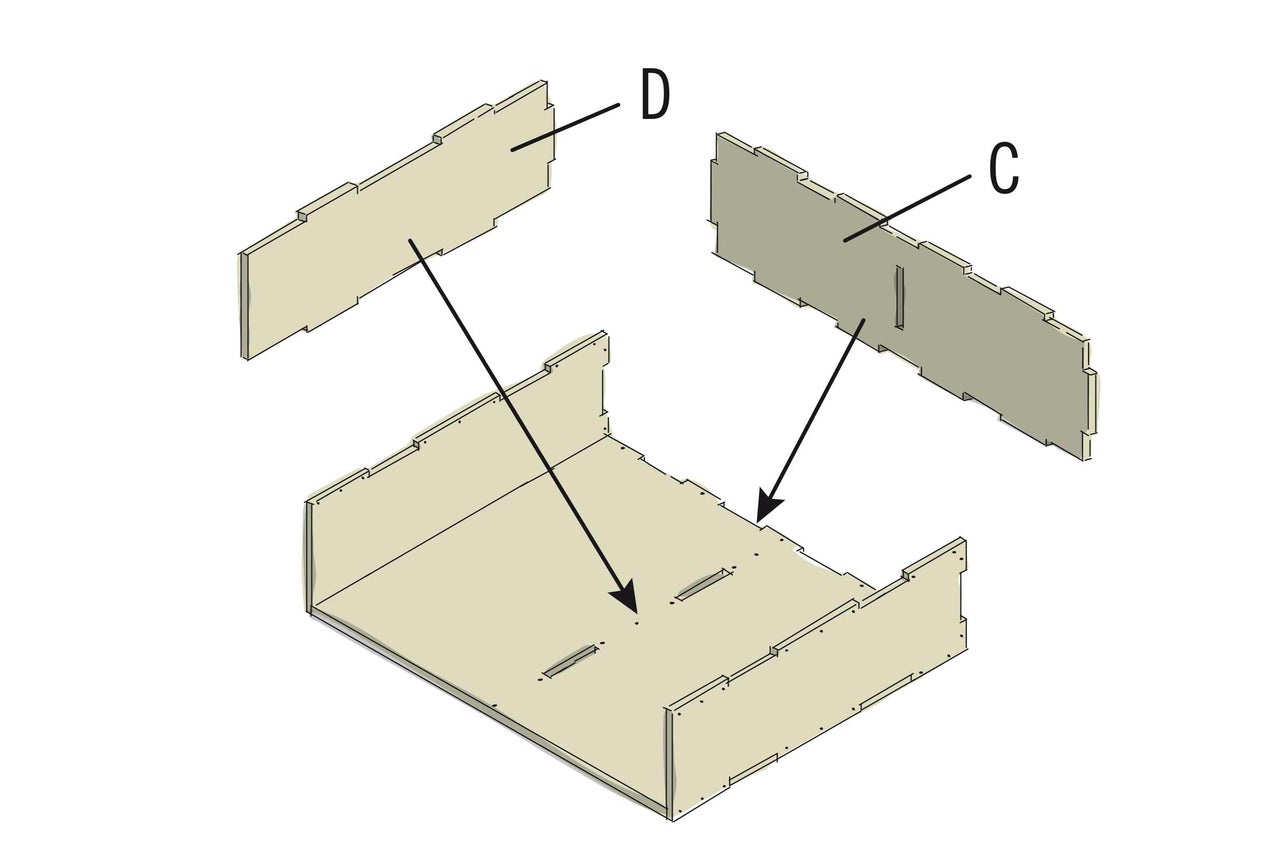

Setze die Rückwand (C) und die Zwischenwand (D) ebenfalls in die Aussparungen ein und verschraube sie von der Unterseite der Grundplatte. Verschraube die Seitenwände dann mit der Rückwand an den vorgesehenen Bohrlöchern. Verschraube als letztes die Zwischenwand mit der Grundplatte und der Rückwand.

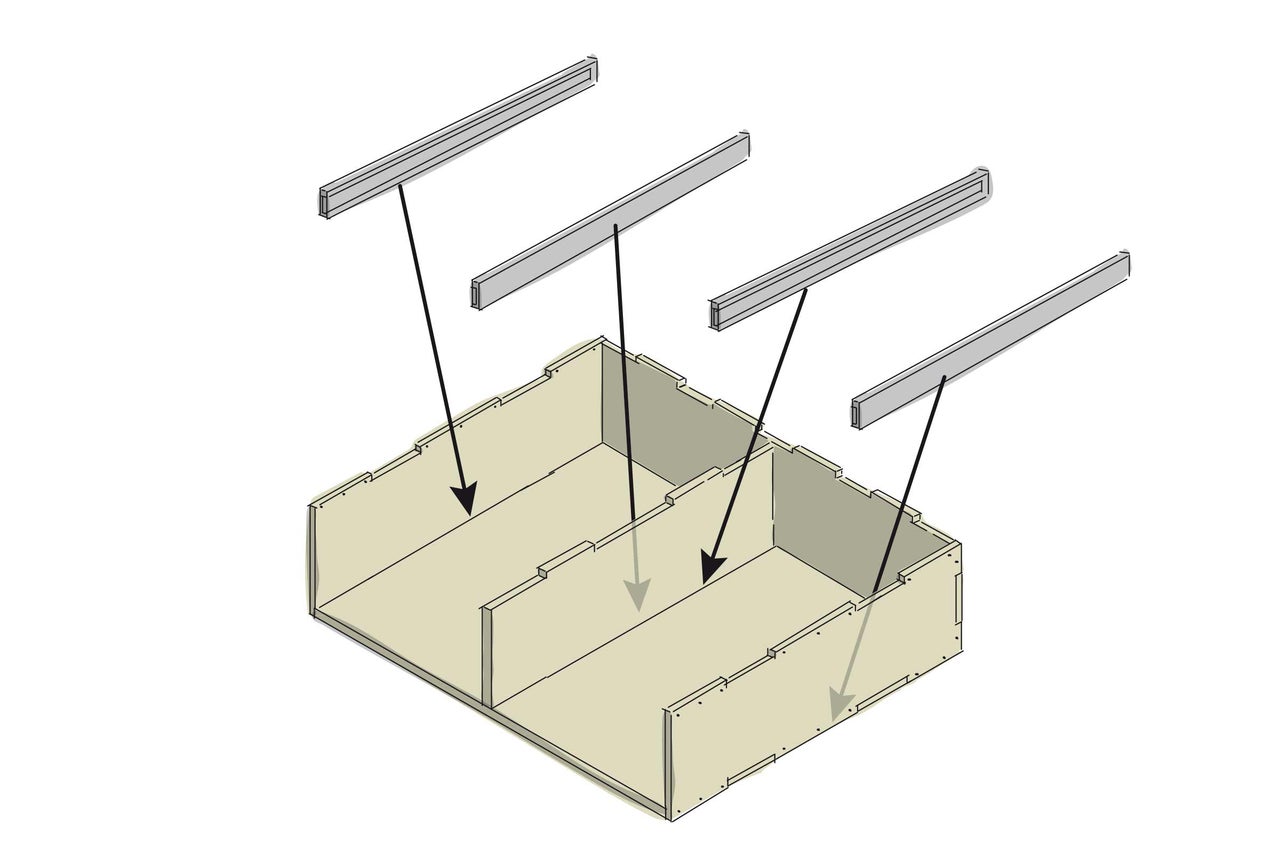

Schubladenschienen befestigen
14
Befestige in beiden Schubladenfächern jeweils zwei Schubladenschienen. Die Schienen haben eine Breite von 19 mm. Bringe diese am besten unten am Boden des Korpus an. Hier sind sie am leichtesten zu montieren.
Schubladenschienen verschrauben
15

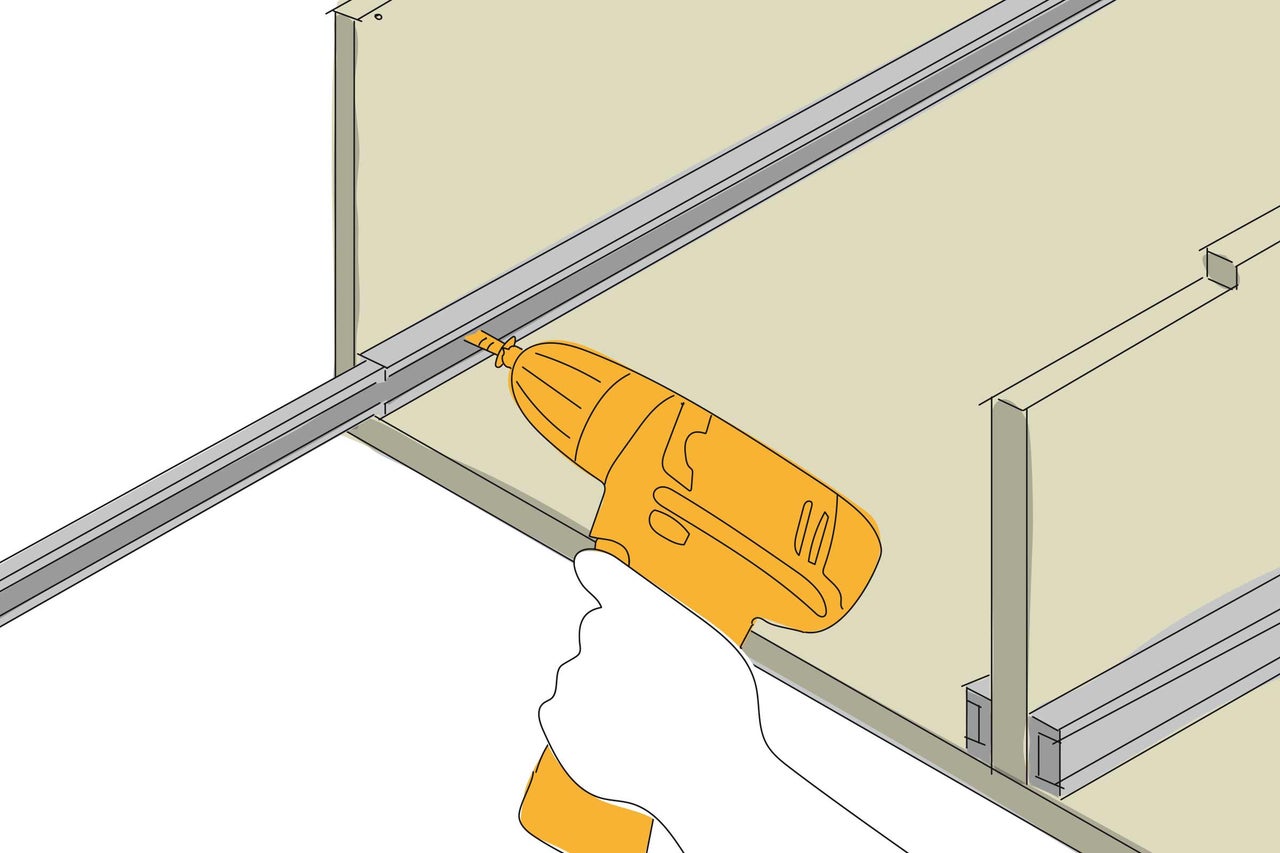

Verschraube die Schubladenschienen so, dass diese im eingeschobenen Zustand vorne bündig sind. Dafür benötigst Du die 4x16 mm Schrauben. Die Schraubenlöcher müssen nicht vorgebohrt werden.
Gehäuseabdeckung montieren

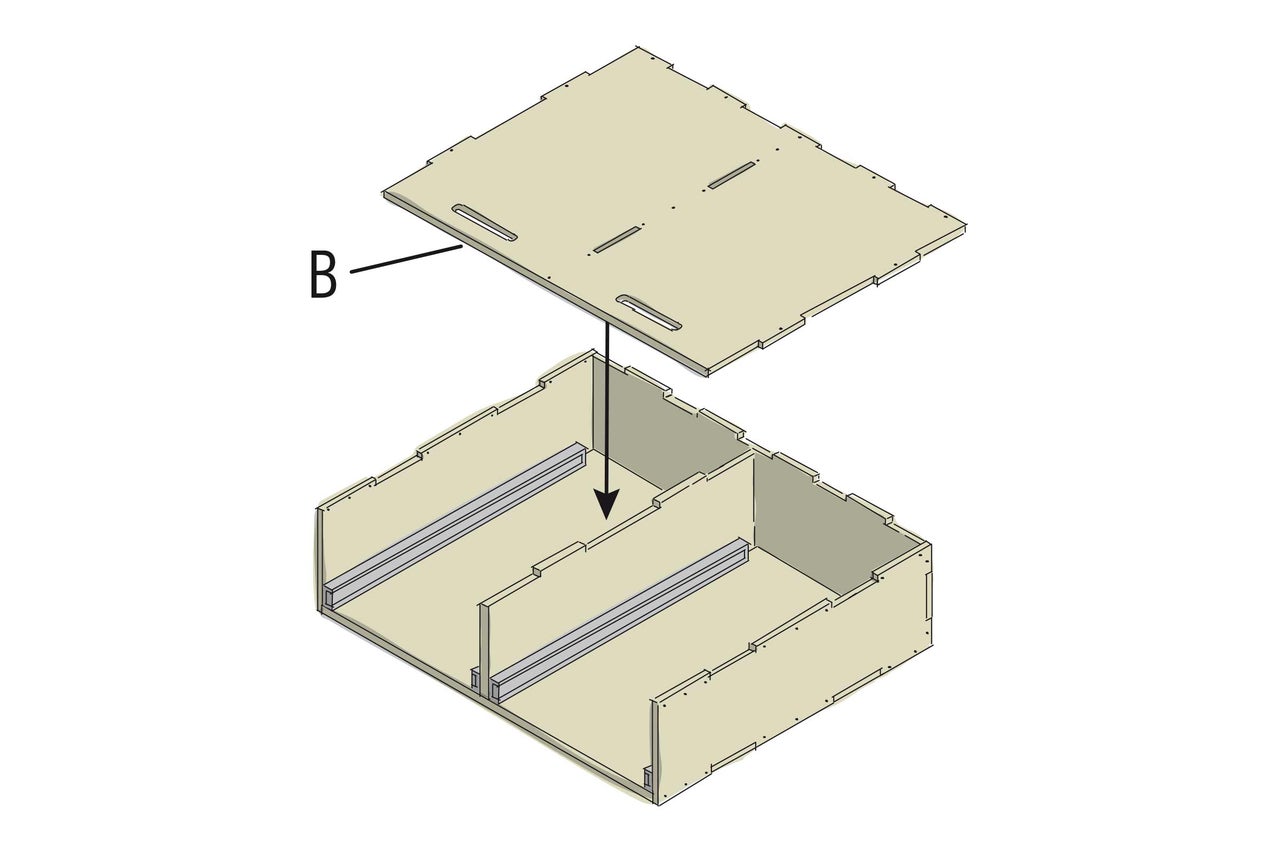

16
Nach dem Einbau der Schubladenschienen kannst Du die Gehäuseabdeckung (B) auflegen und mit den 3,5x35 mm Schrauben an der Zwischenwand, den Seitenwänden und der Rückwand verschrauben.

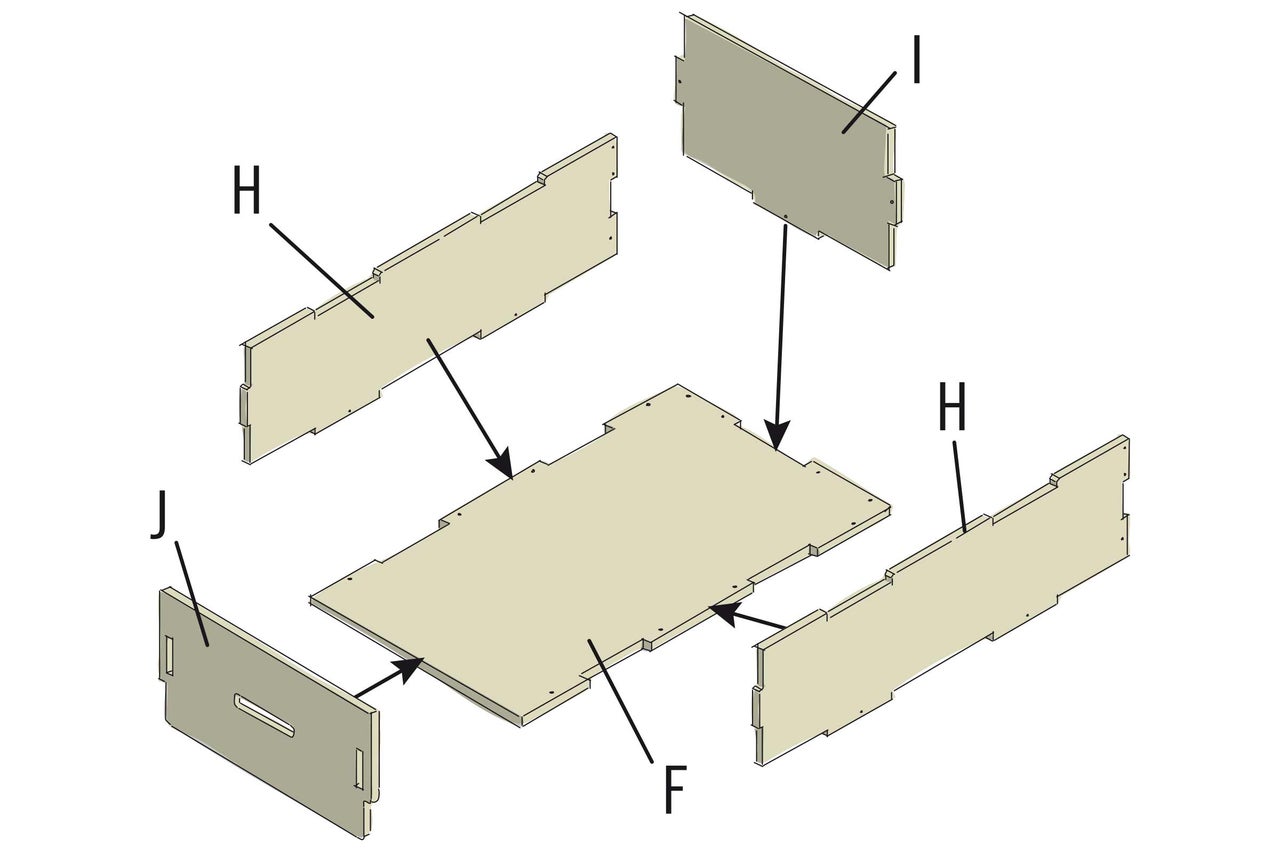

Schubladen montieren
17
Montiere beide Schubladen. Setze dafür die Seitenwände (H) und die Rückwand (I) an den Aussparungen der Grundplatte (F) ein. Verschraube sie von unten durch die Grundplatte mit 3,5x35 mm Schrauben. Zusätzlich werden diese seitlich am unteren Rand an den vorhandenen Schraubenlöchern verschraubt. Stecke die Frontseite (J) an den Seitenwänden auf.
Frontseite befestigen
18

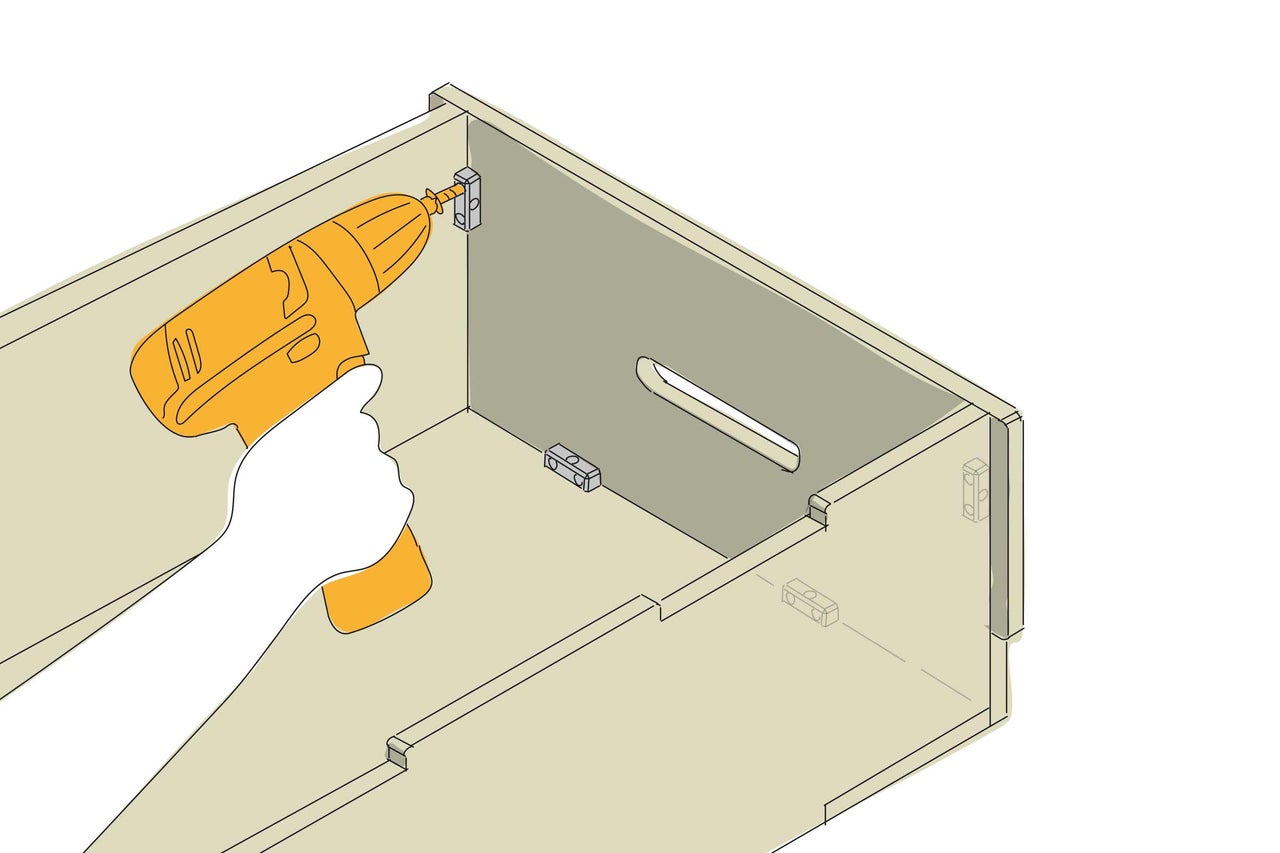

Die Befestigung der Frontseite erfolgt von innen mit 4 Universal-Eckverbindern. Verschraube diese jeweils mit 4 Senkkopfschrauben 3x16 mm an den Seitenwänden und der Frontseite.
Abdeckung auflegen
19

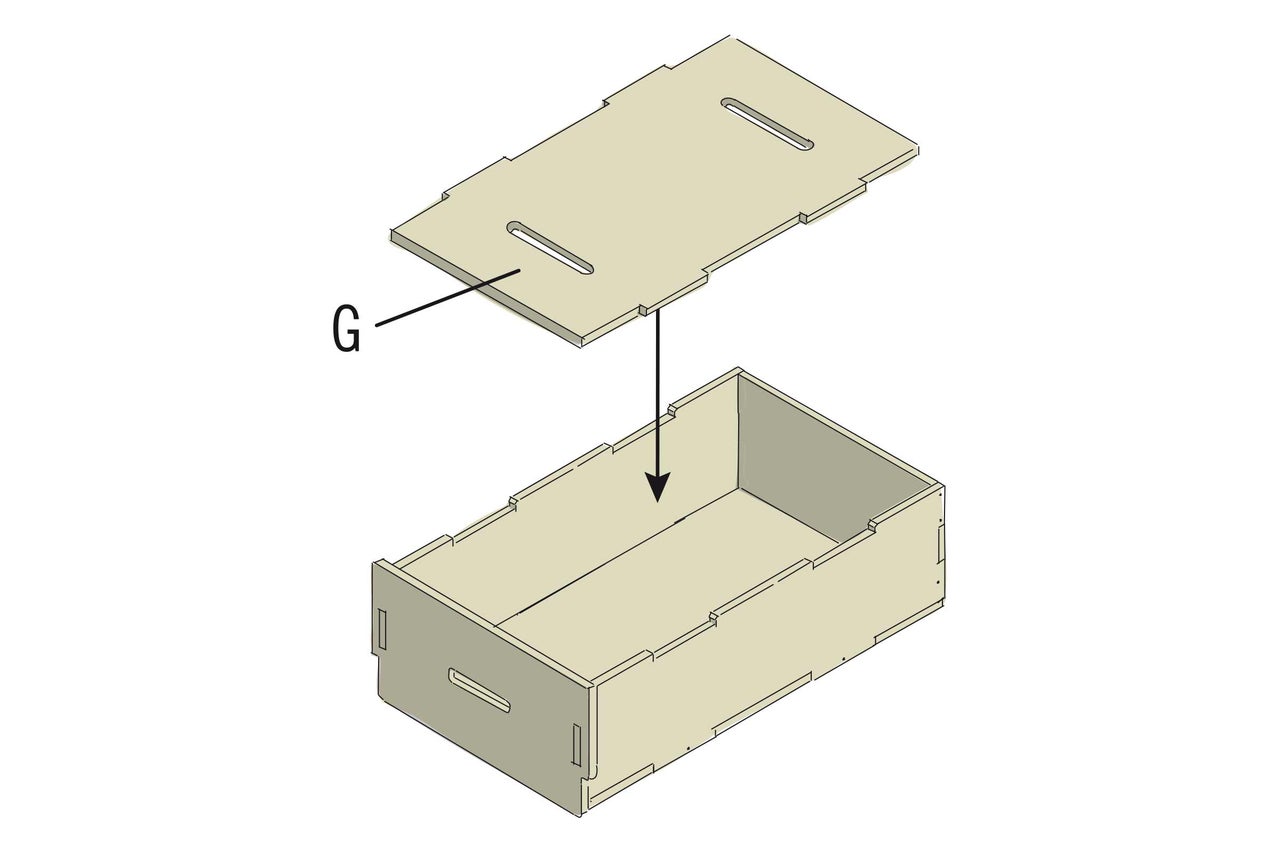

Die Abdeckung (G) wird nur lose aufgelegt. Sie kann zum Befüllen der Schublade leicht abgenommen werden.
Montage der Schubladen
- Die Montage der Schubladen sollte auf einem ebenen und stabilen Untergrund erfolgen. Nutze zum Ausrichten der Schublade Unterlegkeile.
- Die Schubladen sollten mit 17 mm unterbaut werden, damit sie beim Rein- und Rausschieben frei gleiten können ohne zu schleifen.
Fertigstellung der Campingbox
20

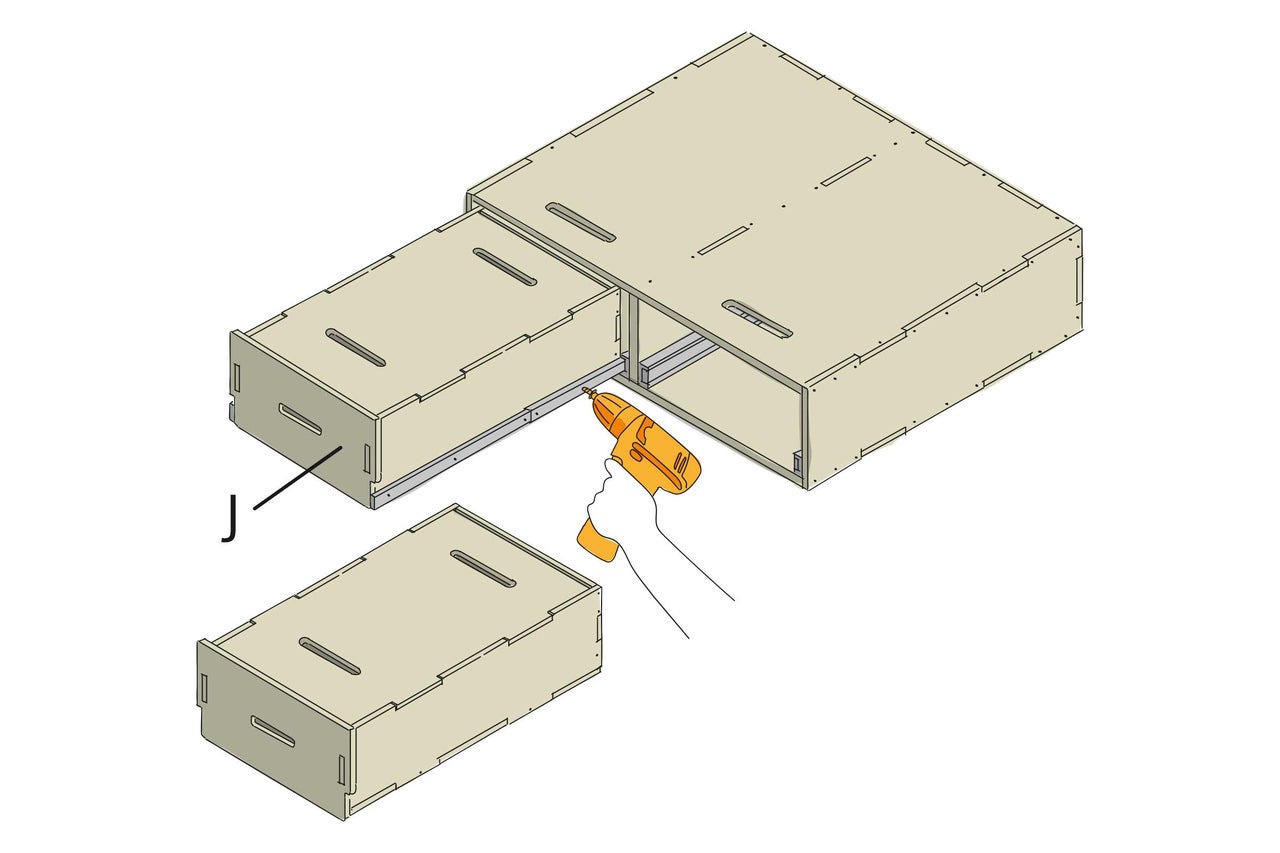

Richte die Schublade vor dem Befestigen an den beiden Schienen so aus, dass die Frontseite (J) auf allen Seiten leicht Spiel hat. Verschraube dann die Schublade mit den Schubladenschienen mit 4x16 mm Schrauben.
Schubladen einbauen
21
Verankere das Modul nun so im Auto, dass es gut gesichert ist und durch die Gewichtsverlagerung beim Ausziehen der Schubladen nicht kippt. Du kannst es beispielsweise in das passende Bett "Marinus" einbauen. Dafür werden zwei weitere längere Schubladenschienen benötigt.
Falls die verwendeten Schienen keine Auszugsicherung haben, denke daran die Schubladen vor dem Herausgleiten zu sichern.
Sicherheitshinweise
Diese Anleitung wurde mit größtmöglicher Sorgfalt erstellt, kann aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen! HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.
- Unsere Produkte sind keine Bestandteile des Fahrzeuges.
- Es wird ausdrücklich darauf hingewiesen, dass es sich bei unseren Produkten um Ladegut handelt, dessen ordnungsgemäße Sicherung nicht in unserem Verantwortungsbereich liegt.
- Eine Sicherung unserer Produkte durch den Halter / Fahrer des Fahrzeugs ist notwendig und muss den Gegebenheiten des Fahrzeugs entsprechend ausgeführt werden (z.B. mit Zurrgurten verspannen).
- Informiere Dich über die höchstzulässige Gesamtzuladung Deines Fahrzeugs.
- Unsere Produkte sind nicht geeignet als Sitzplatz / zur Nutzung während der Fahrt.
- Die Montageanleitung ist ausschließlich online verfügbar und wird im Reiter „Datenblätter“ als PDF zum Download zur Verfügung gestellt.
