Campingbox Bett für VW aufbauen

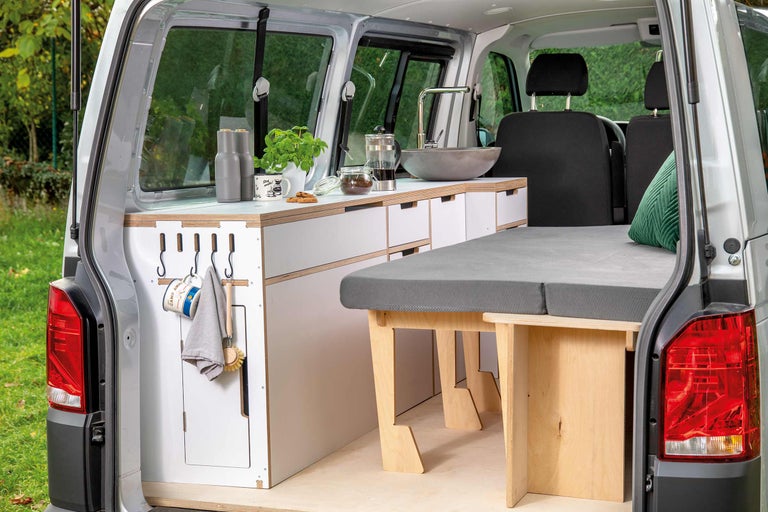

Auf zu neuen Welten. Mit dem Ausziehbett Marco von BUILDIFY schläfst Du am Ende jedes Reisetages wie ein Stein. Es ist Bett, Bank und Stauraum in einem. Mehr brauchst Du nicht für Deine Entdeckertour. Das Ganze einfach zusammenstecken und die Reise kann losgehen.

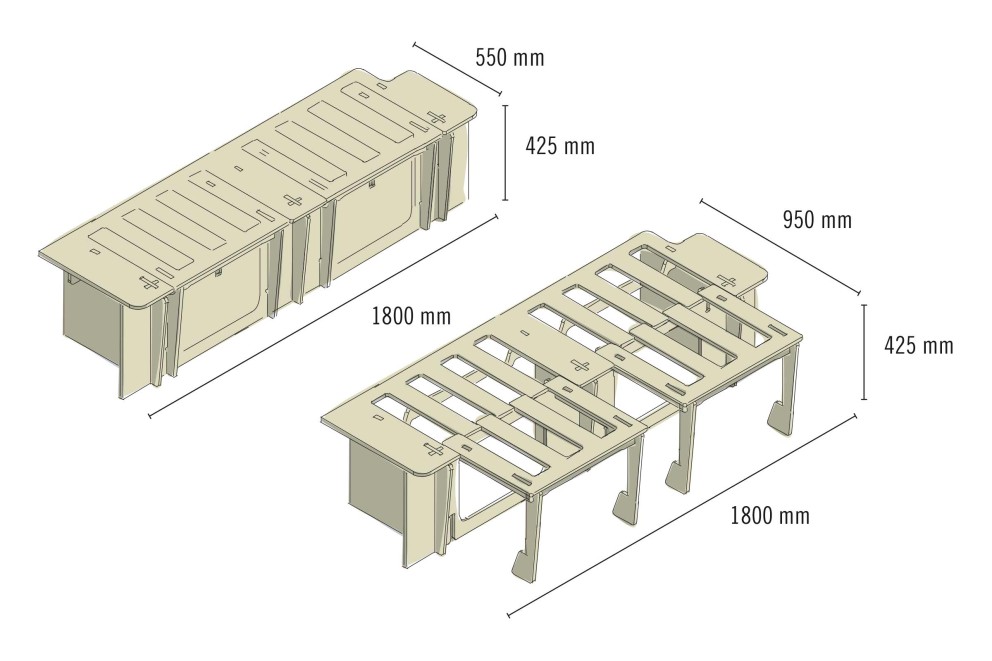

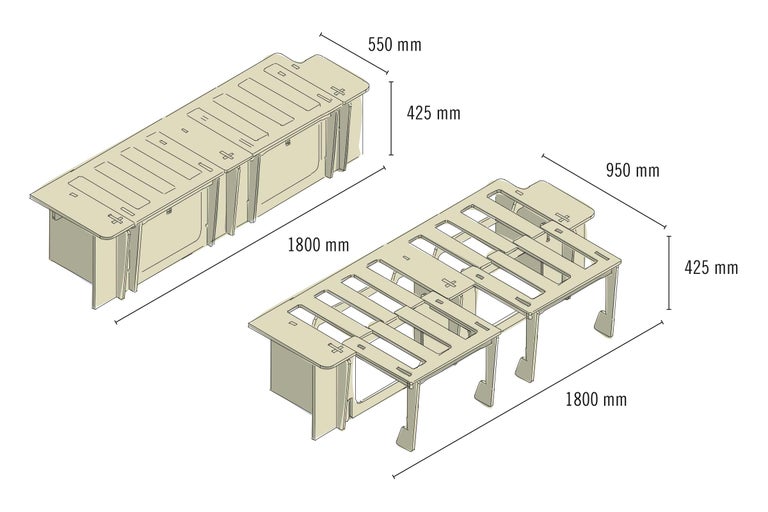

Ausgezogen bietet das Bett eine max. Liegefläche von: L: 1800 mm x B: 950 mm x H: 425 mm. Zusammengeschoben eine Fläche von: L: 1800 mm x B: 550 mm x H: 425 mm. Die Bank verfügt über zwei Staufächer à: L: 727 mm x B: 460 mm x H: 315 mm. Zusätzlich kannst Du Dir die passende Matratze für das Bett Marco kaufen.
Möchtest Du das Bett in einen Fiat Ducato, VW Crafter oder Mercedes Sprinter einbauen, gibt es eine zweite, etwas größere Version von Marco mit den entsprechenden Maßen. Soll Dein Bett insgesamt etwas größer sein, ist das Ausziehbett Christoph für Ducato, Crafter, Sprinter oder VW was für Dich. Hier geht's zu den Anleitungen.
Das brauchst Du
Material
Buildify Campingbox Marco Bettsystem län ...
Lamellentürscharnier, vernickelt 50x23 m ...
Möbelschlösser
Spax Universalschraube Senkkopf Stahl ge ...
JD Plus Universalschraube Senkkopf m. I- ...
Holzöle & Holzwachs
Buildify Schaumstoffmatratze Marco für V ...
von
Werkzeuge
Akkuschrauber
Bits & Bithalter
Gummihammer weiß Gr.3
Maßband, Meter & Maßstab
Schleifmittel & Schleifpapier
von
Vorbereitung

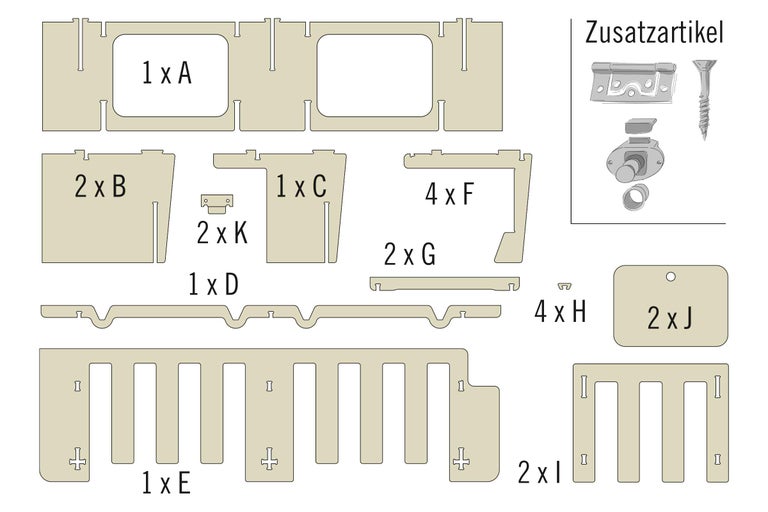

In dieser Abbildung siehst Du alle Einzelteile des Bausatzes für das Campingbett. Außerdem benötigst Du für den Aufbau die aufgeführten Zusatzartikel. Achte beim Kauf darauf, dass Dein Bausatz zum Fahrzeug passt.
Farbliche Gestaltung & Holzschutz
Natürlich kannst Du die Campingbox mit HORNBACH Lack und Lasur auch in Deiner Lieblingsfarbe streichen. Willst Du das Holz schützen, verwende HORNBACH Holzöl farblos.
Arbeitsschritte
Gehäuse der Campingbox montieren
01

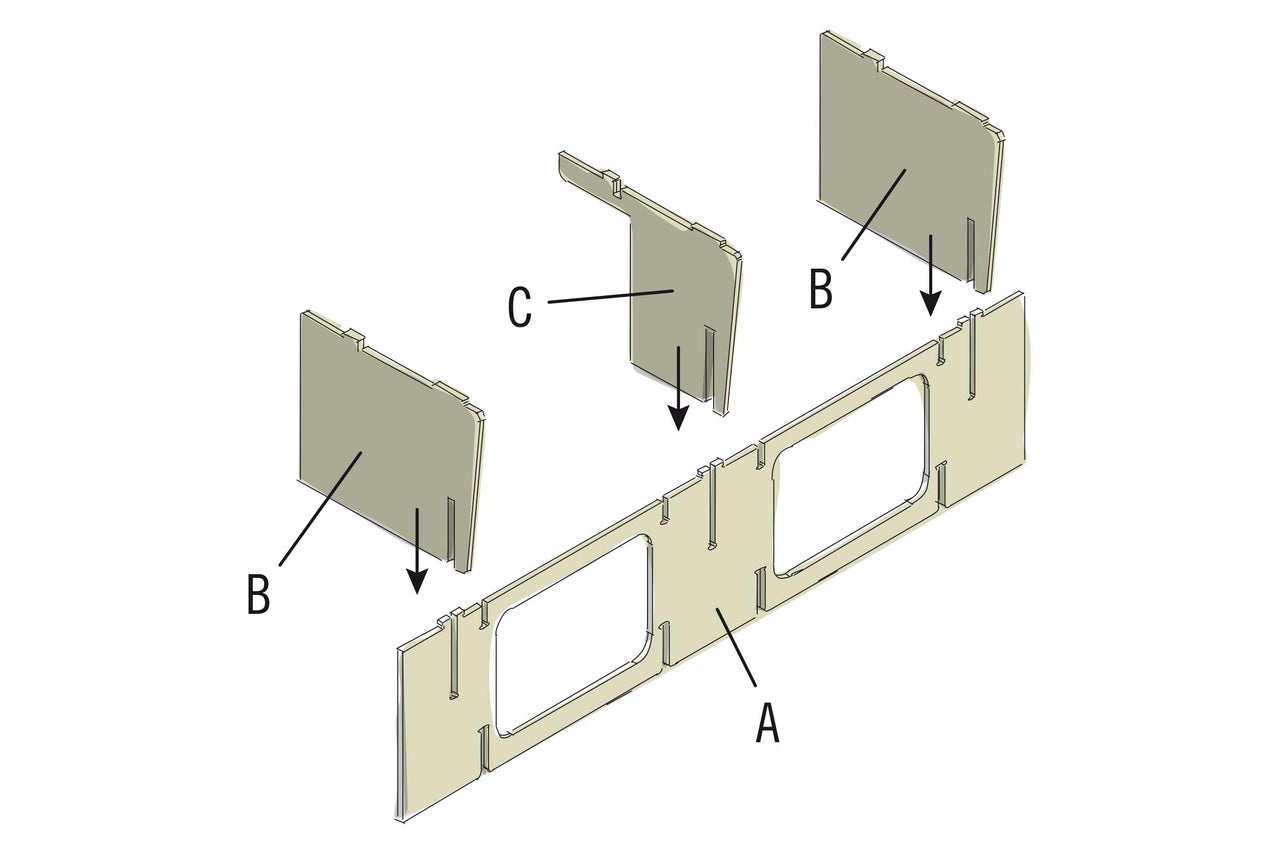

Verbinde die beiden Wandelemente (B) außen und das Wandelement (C) in der Mitte mit der Frontseite (A). Stecke die Elemente dazu in die vorgesehenen Aussparungen.
Wandelemente mit Strebe verbinden
02
Verbinde die drei Wandelemente so mit der Strebe (D), dass die Strebe auf beiden Seiten übersteht. An der Oberkante muss die Strebe bündig mit den Wandelementen abschließen.

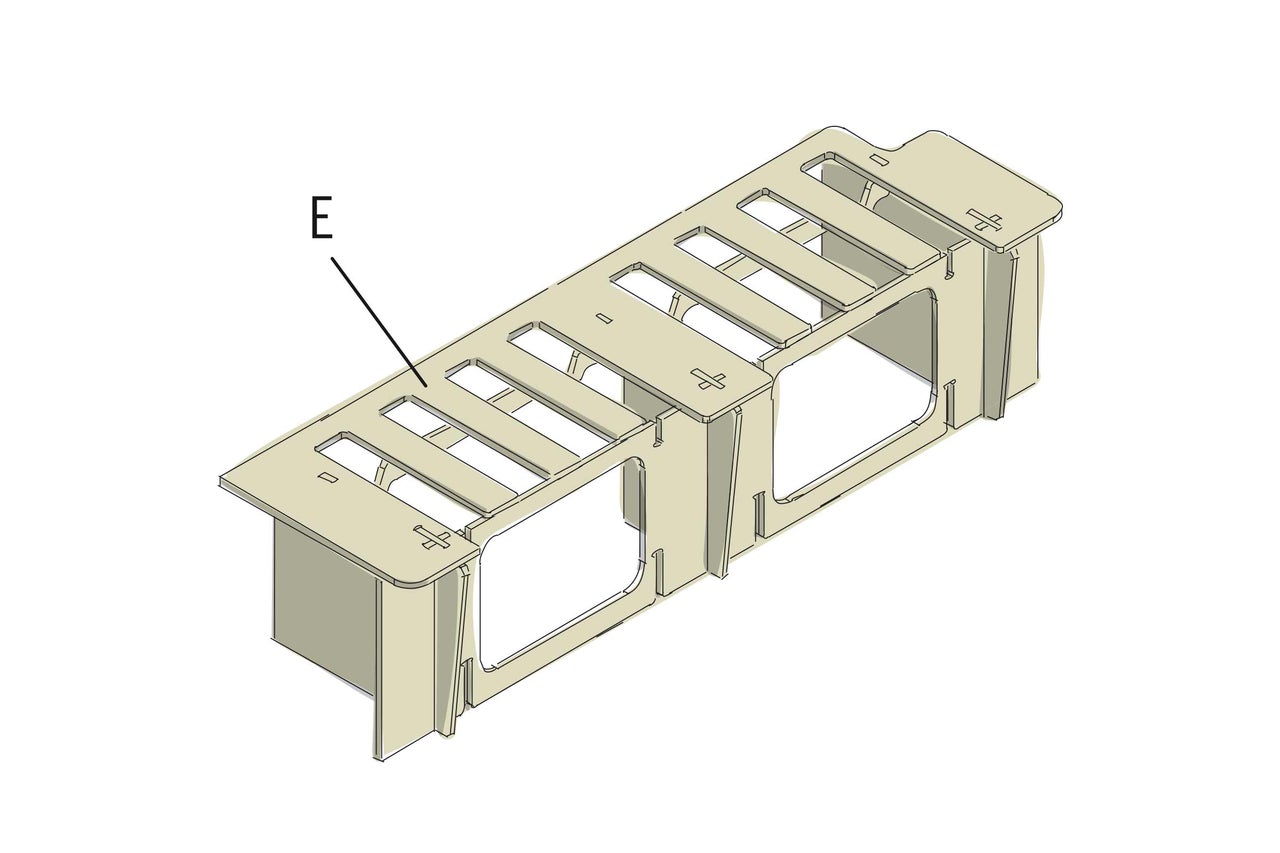

Abdeckplatte montieren
03
Setze die Finger-Abdeckplatte (E) auf das montierte Unterteil auf und stecke es an den nach oben stehenden Zapfen zusammen.
Weißen Gummihammer nutzen
Bei schwergängigen Steckverbindungen kann das Zusammenfügen mit dem Gummihammer unterstützt werden. Achte dabei darauf, nur vorsichtige Schläge auszuführen, damit die Bauteile nicht beschädigt werden. Am besten einen weißen Gummihammer verwenden.
Ausziehelemente des Campingbetts montieren
04

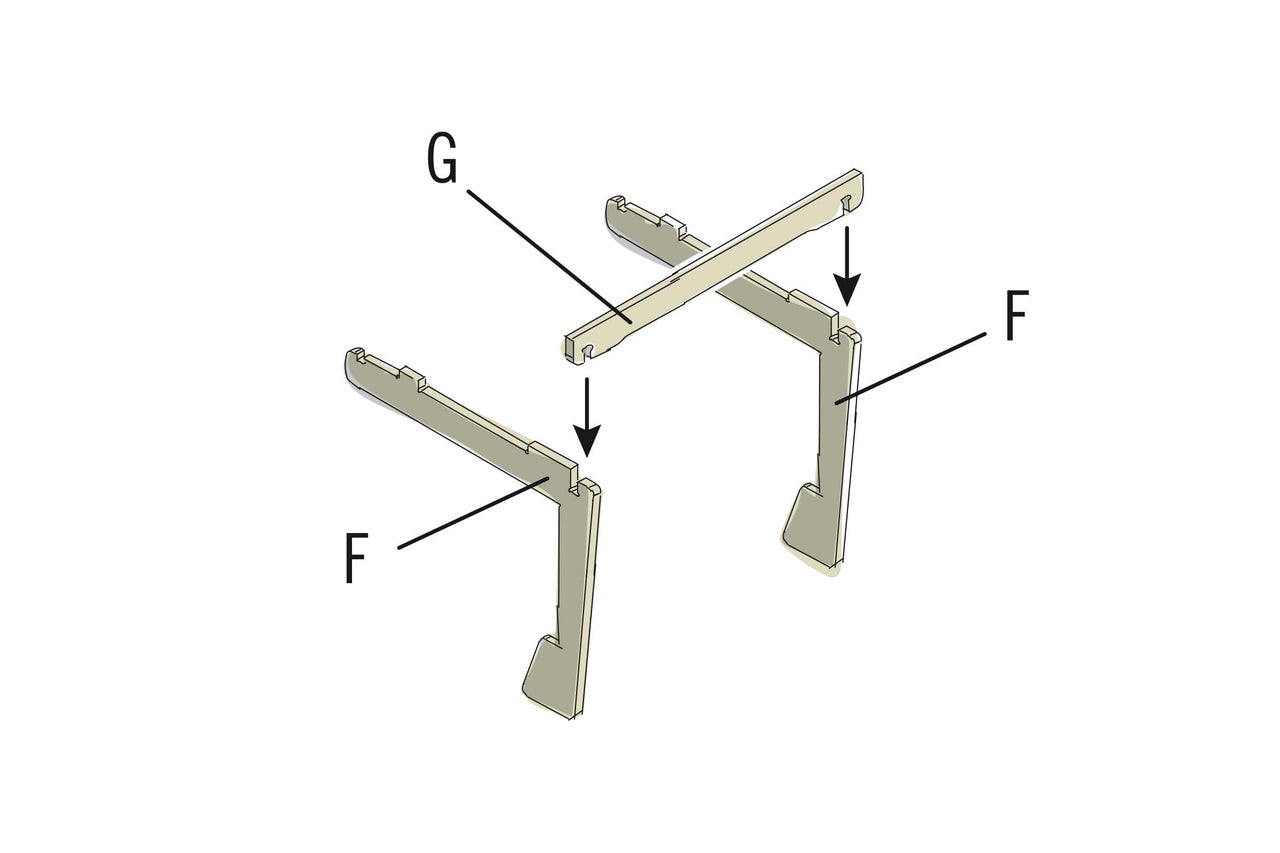

Das Ausziehelement wird zwei mal benötigt. Beide Elemente sind identisch. Verbinde die beiden Winkelelemente (F) oben mit der Strebe (G).
Stopper einsetzen

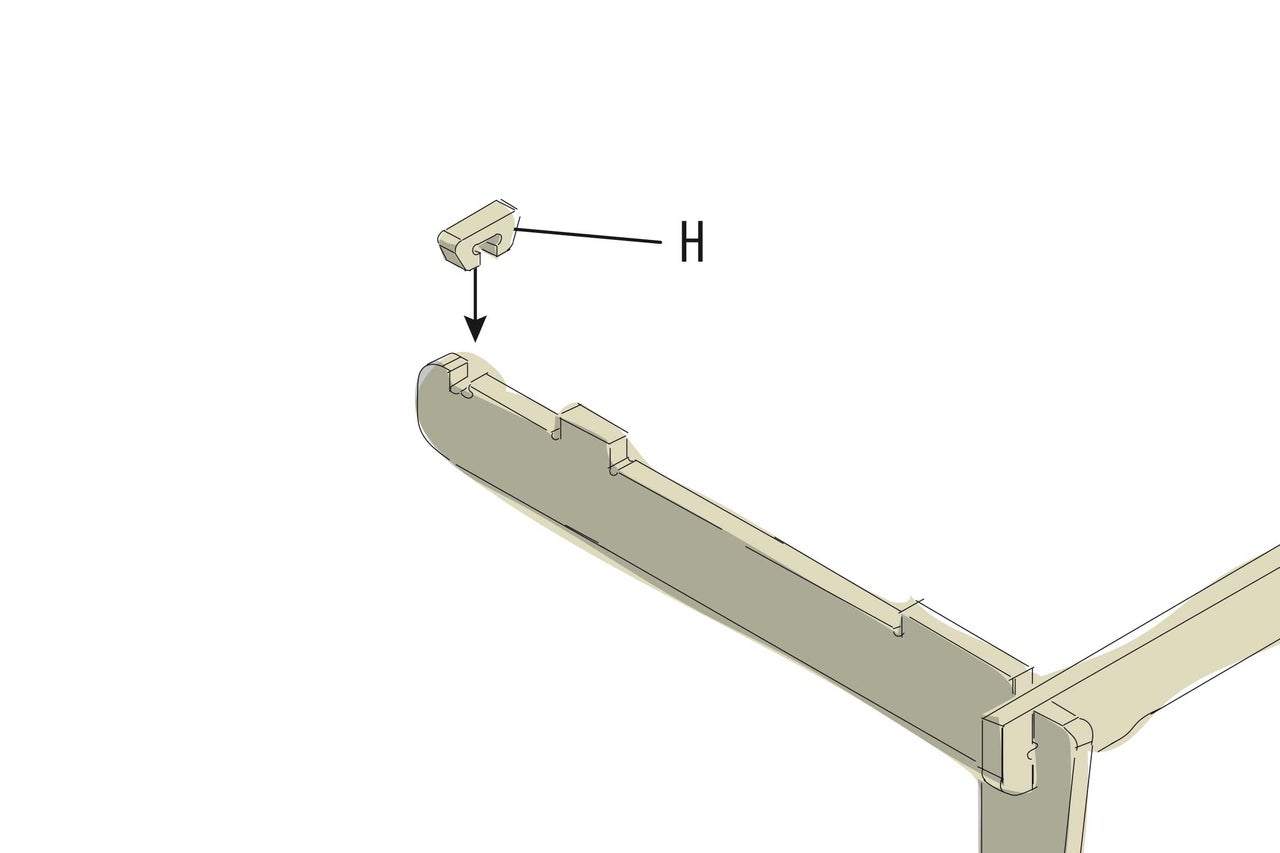

05
Stecke am Ende der Winkelelemente jeweils einen Stopper (H) in die vorgesehene Aussparung. Er sorgt dafür, dass die Ausziehelemente nicht aus dem Gehäuse herausfallen.
Abdeckplatten auf Unterteile stecken
06

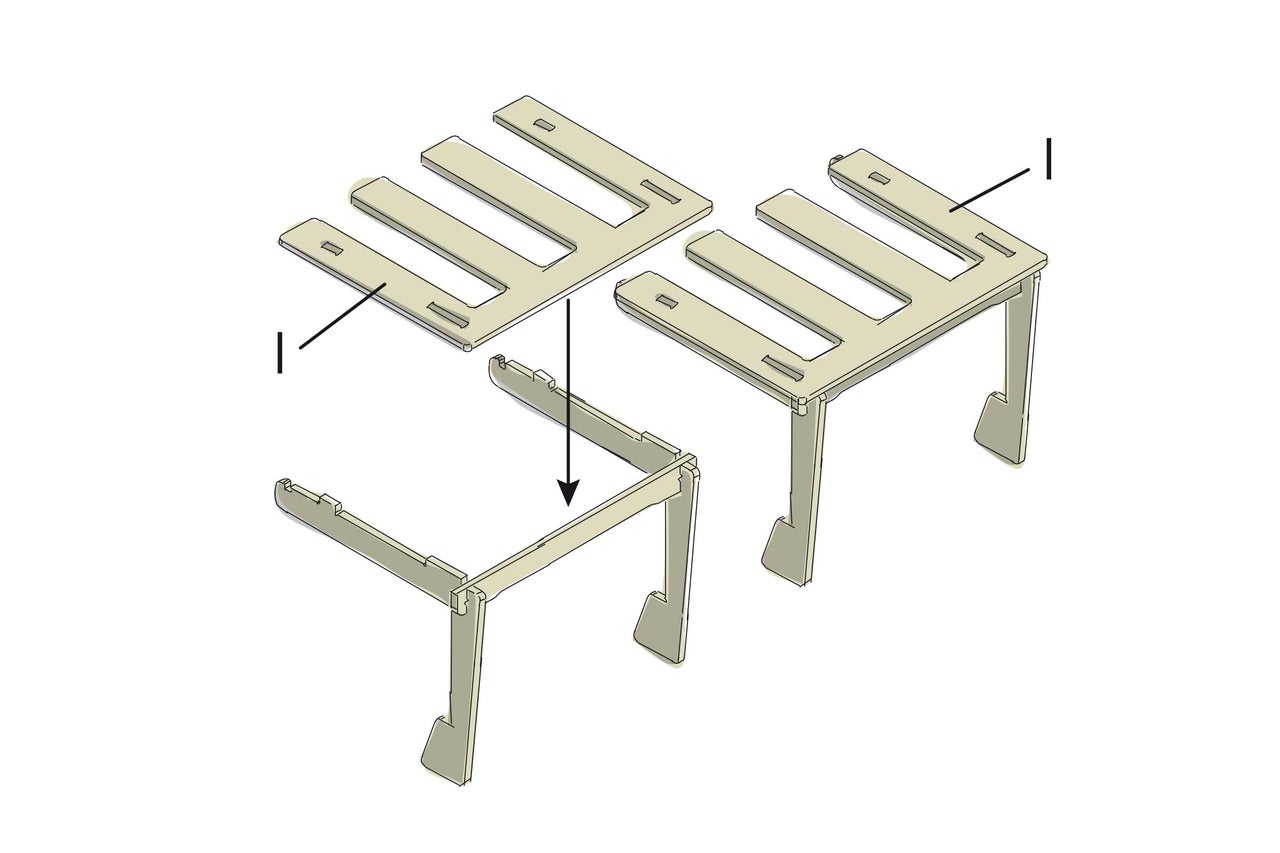

Stecke auf die beiden vormontierten Unterteile jeweils eine Finger-Abdeckplatte (I). Zum besseren Verbinden können die Elemente um 180° gedreht werden.

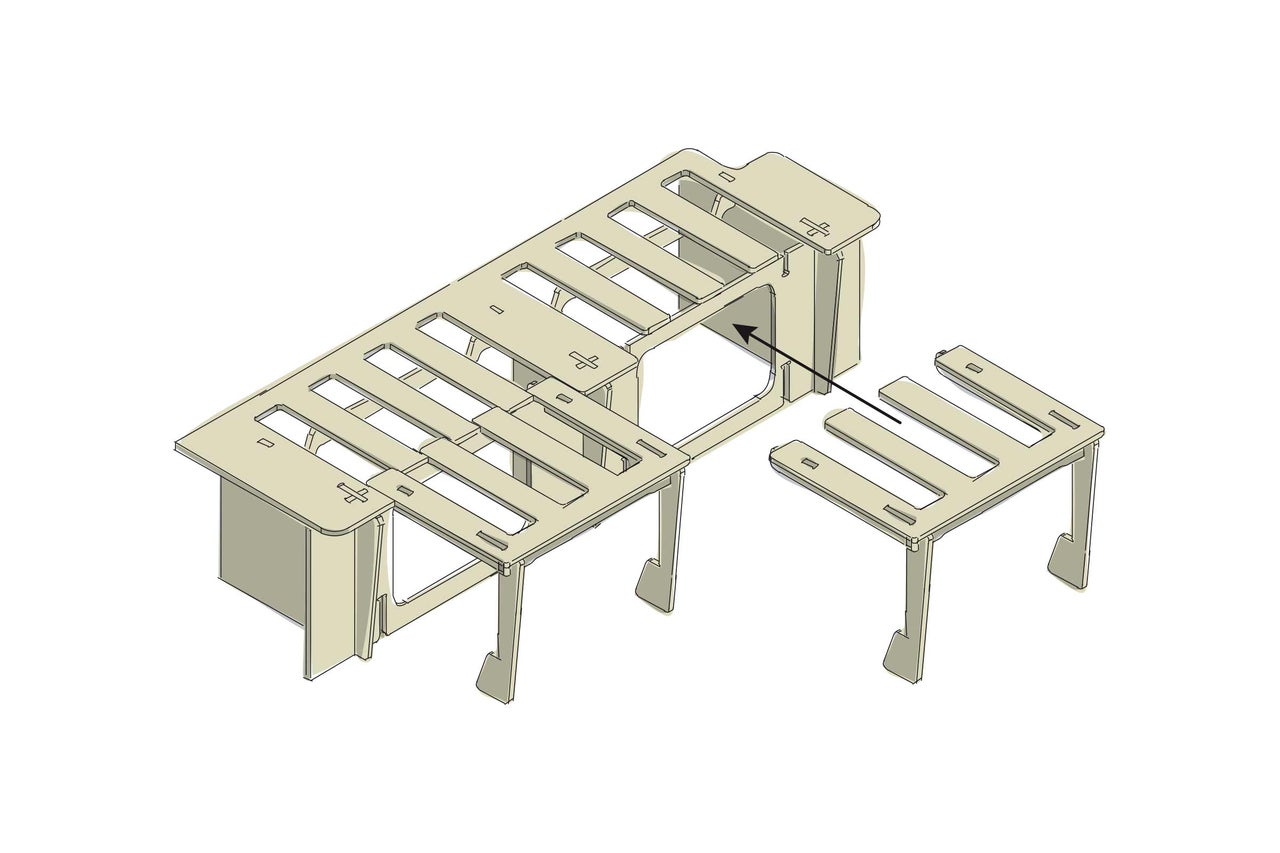

Elemente der Campingbox zusammenbauen
07
Verbinde die beiden Ausziehelemente mit dem Gehäuse. Die Finger der Abdeckplatten passen genau zusammen. Die Ausziehelemente kannst Du dann zum Stopper nach vorne ziehen.
Türen mit Scharnieren befestigen
08

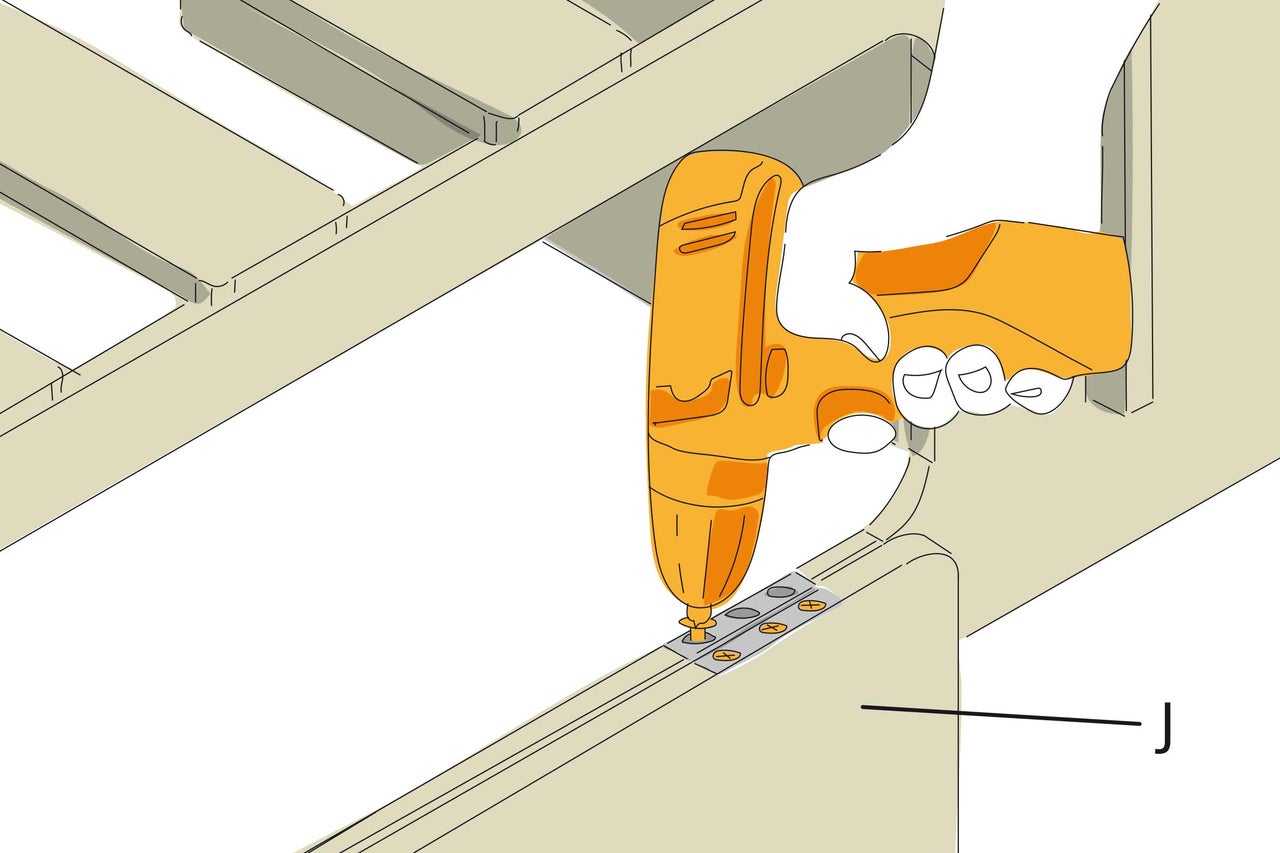

Befestige die Türen (J) mit jeweils zwei Scharnieren an den Gehäuseöffnungen. Verschraube dazu die Scharniere mit Senkkopfschrauben 3x25 mm zuerst an den Schmalseiten der Türen und dann an den Gehäuseöffnungen.

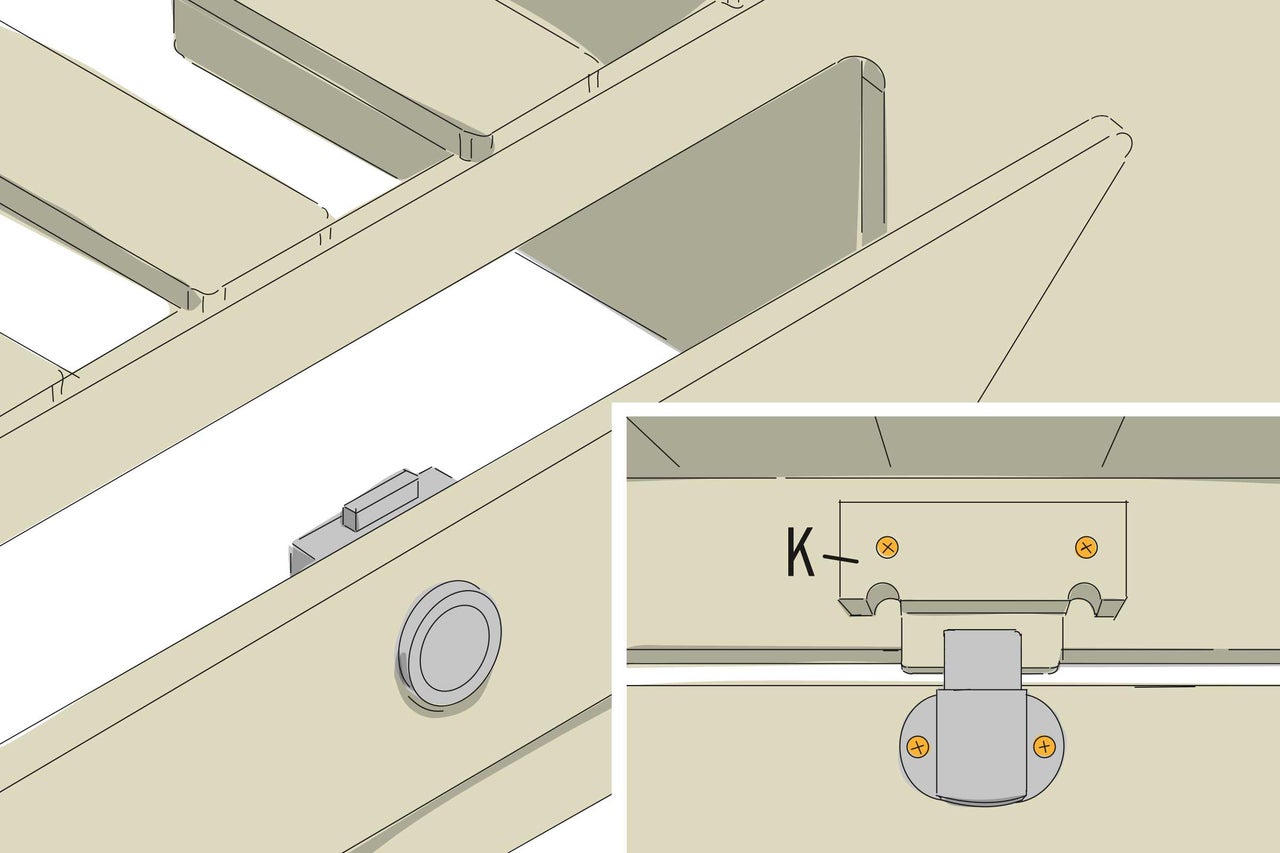

Push Lock Möbelschloss montieren
09
Jetzt wird das Push Lock Möbelschloss montiert. Dazu den bei der Campingbox mitgelieferten Anschlag von innen passend zum Push Lock Möbelschloss anbringen. Es werden 4 Senkkopfschrauben 3x16 mm benötigt.
Verwendungsmöglichkeiten Ausziehbett
10

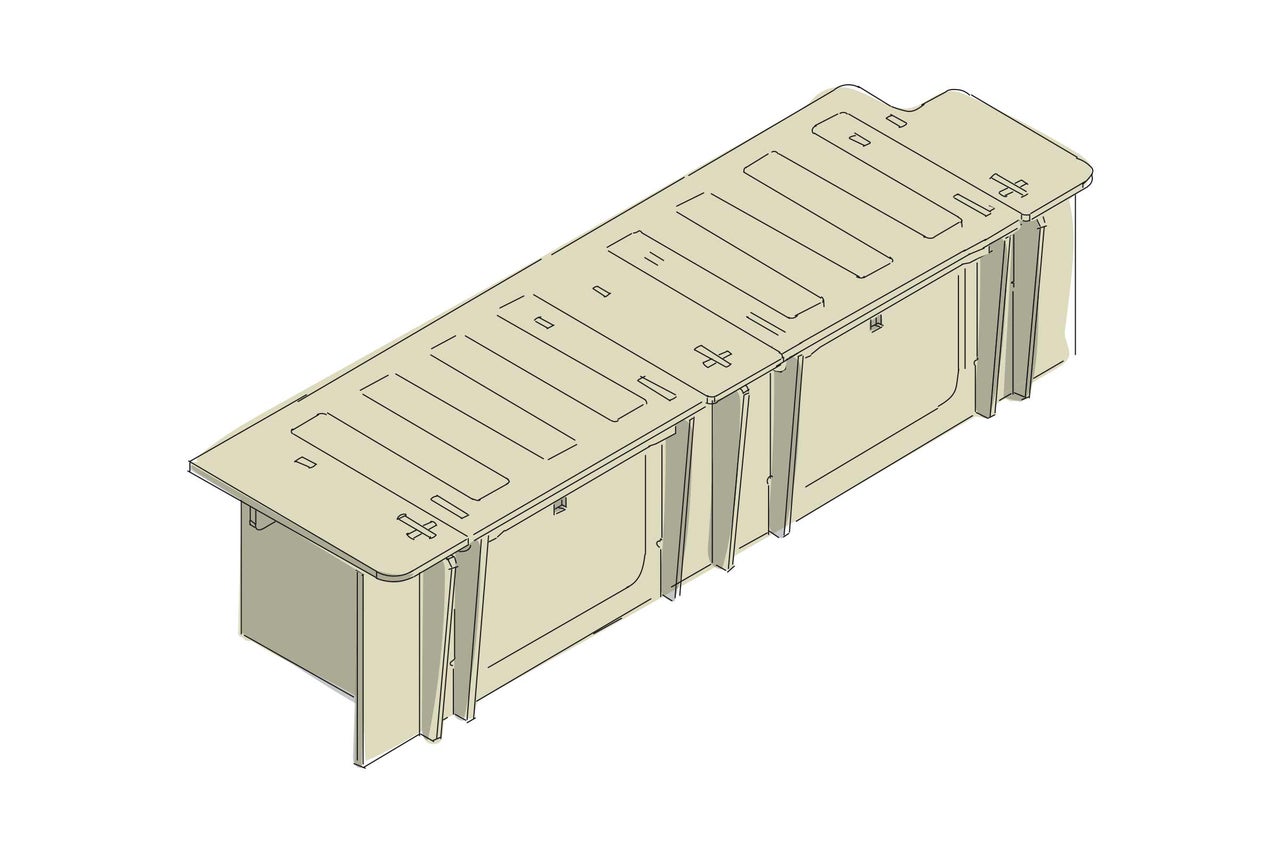

Die Campingbox bietet Dir im zusammengeschobenen Zustand reichlich Stauraum und eine Sitzfläche. Nach dem Herausziehen der Ausziehelemente kannst Du die Abdeckfläche als Bett nutzen. Das Bett muss nun im Auto noch verankert/gesichert werden.
Sicherheitshinweise
Diese Anleitung wurde mit größtmöglicher Sorgfalt erstellt, kann aber immer nur ein mögliches Vorgehen aufzeigen. Eigene Fähigkeiten daher realistisch einschätzen und bei Unsicherheit unbedingt fachmännischen Rat hinzuziehen! HORNBACH haftet nicht bei Fehlgebrauch von Materialien und Werkzeugen sowie bei nicht sach- und fachgerechter Montage.
- Unsere Produkte sind keine Bestandteile des Fahrzeuges.
- Es wird ausdrücklich darauf hingewiesen, dass es sich bei unseren Produkten um Ladegut handelt, dessen ordnungsgemäße Sicherung nicht in unserem Verantwortungsbereich liegt.
- Eine Sicherung unserer Produkte durch den Halter / Fahrer des Fahrzeugs ist notwendig und muss den Gegebenheiten des Fahrzeugs entsprechend ausgeführt werden (z.B. mit Zurrgurten verspannen).
- Informiere Dich über die höchstzulässige Gesamtzuladung Deines Fahrzeugs.
- Unsere Produkte sind nicht geeignet als Sitzplatz / zur Nutzung während der Fahrt.
- Die Montageanleitung ist ausschließlich online verfügbar und wird im Reiter „Datenblätter“ als PDF zum Download zur Verfügung gestellt.
